标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了测量台架的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。本标准适用于装夹分度值不小于0.05μm的比较仪(或比较仪的传感元件)的测量台架。 JB/T 10009-2010 测量台架 JB/T10009-2010

部分标准内容:

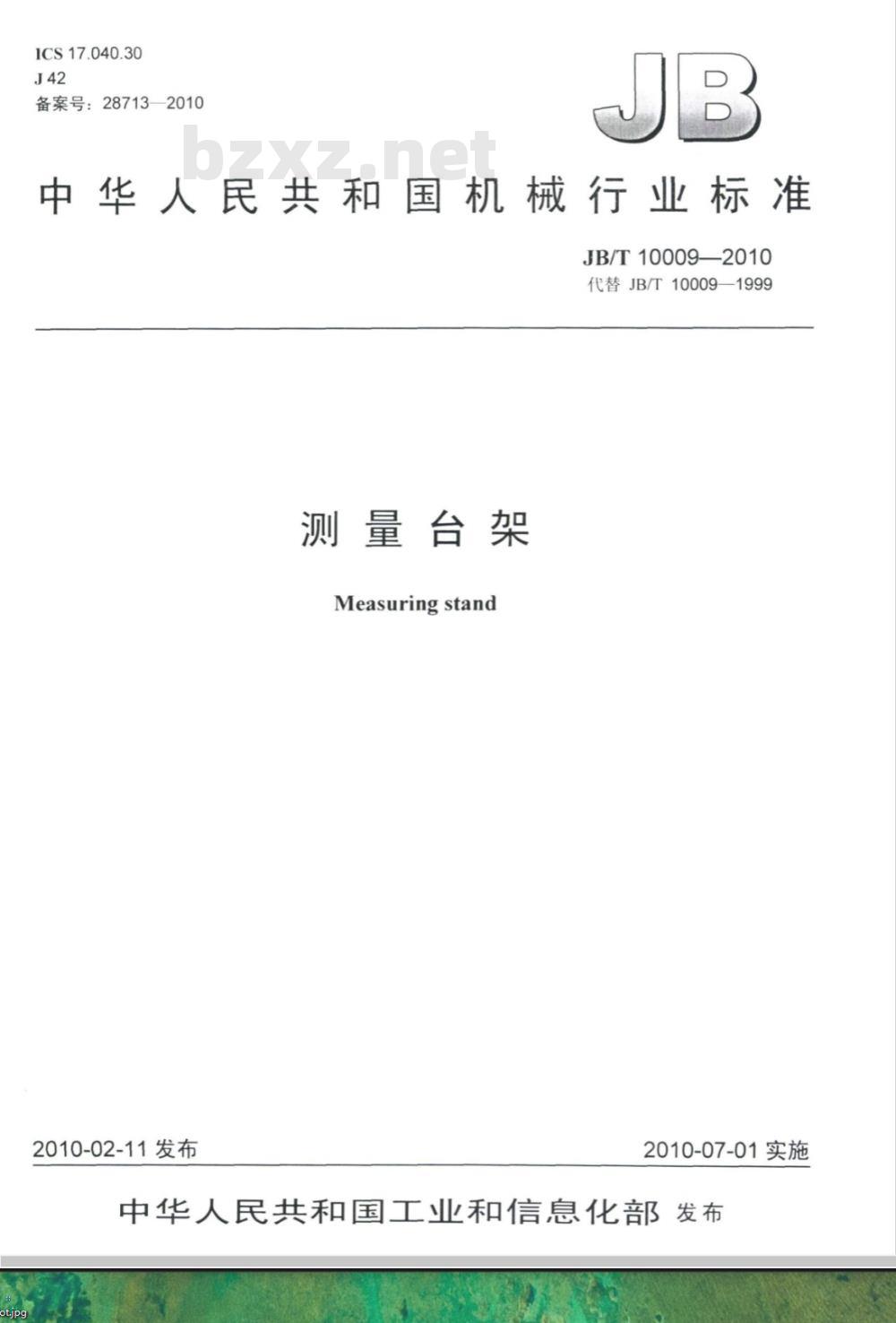

ICS17.040.30
备案号:287132010
中华人民共和国机械行业标准
JB/T10009—2010
代替JB/T10009—1999
测量台架
Measuring stand
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言,

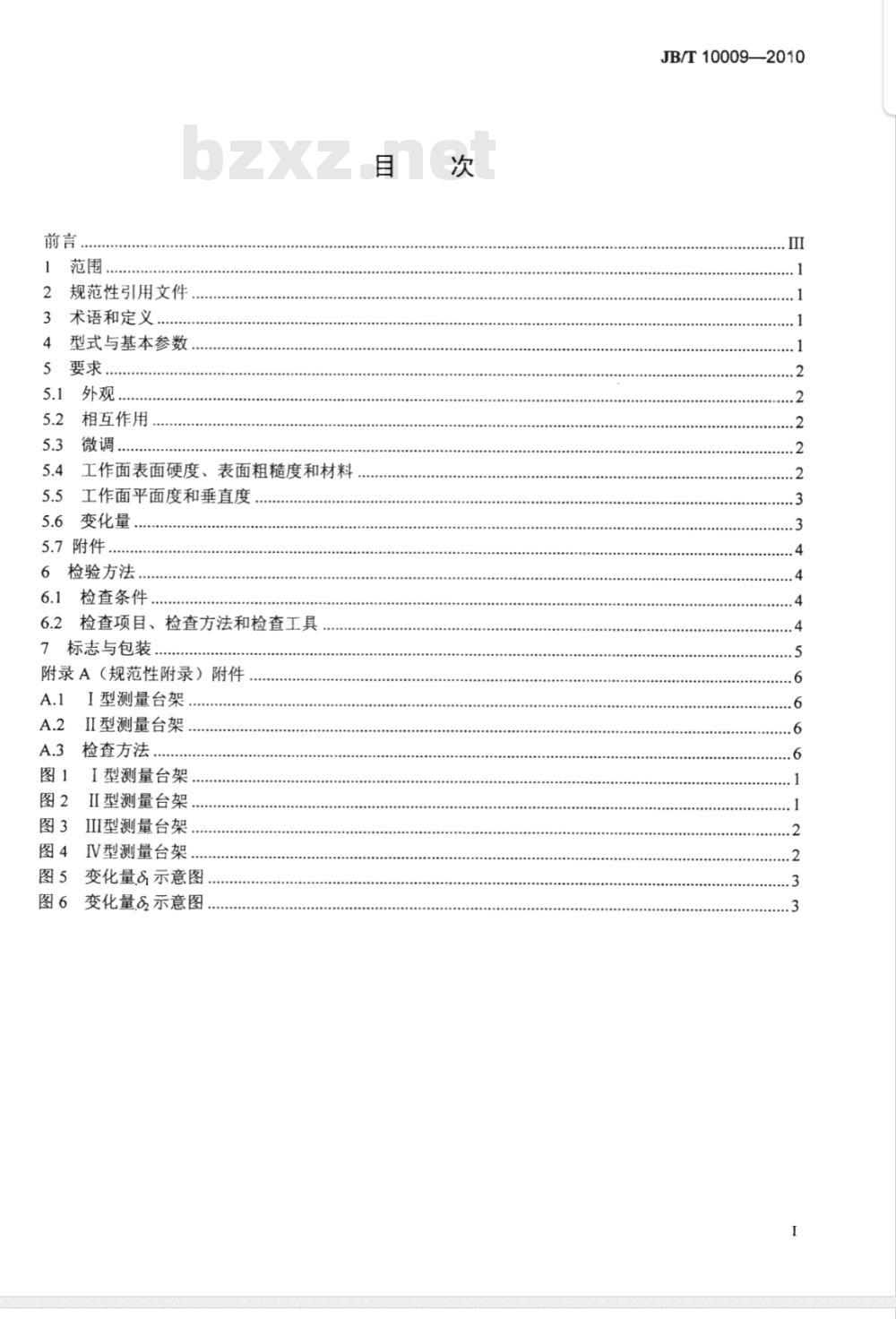

1范围
规范性引用文件
3术语和定义
型式与基本参数,
相互作用
微调。
工作面表面硬度、表面粗糙度和材料工作面平面度和垂直度
变化量
5.7附件
6检验方法.
6.1检查条件.
6.2检查项目、检查方法和检查工具7标志与包装
附录A(规范性附录)附件
I型测量台架
IⅡI型测量台架
检查方法…
I型测量台架
图2IⅡI型测量台架,
图3I型测量台架
IV型测量台架,
图5变化量&示意图
图6变化量示意图
JB/T10009—2010

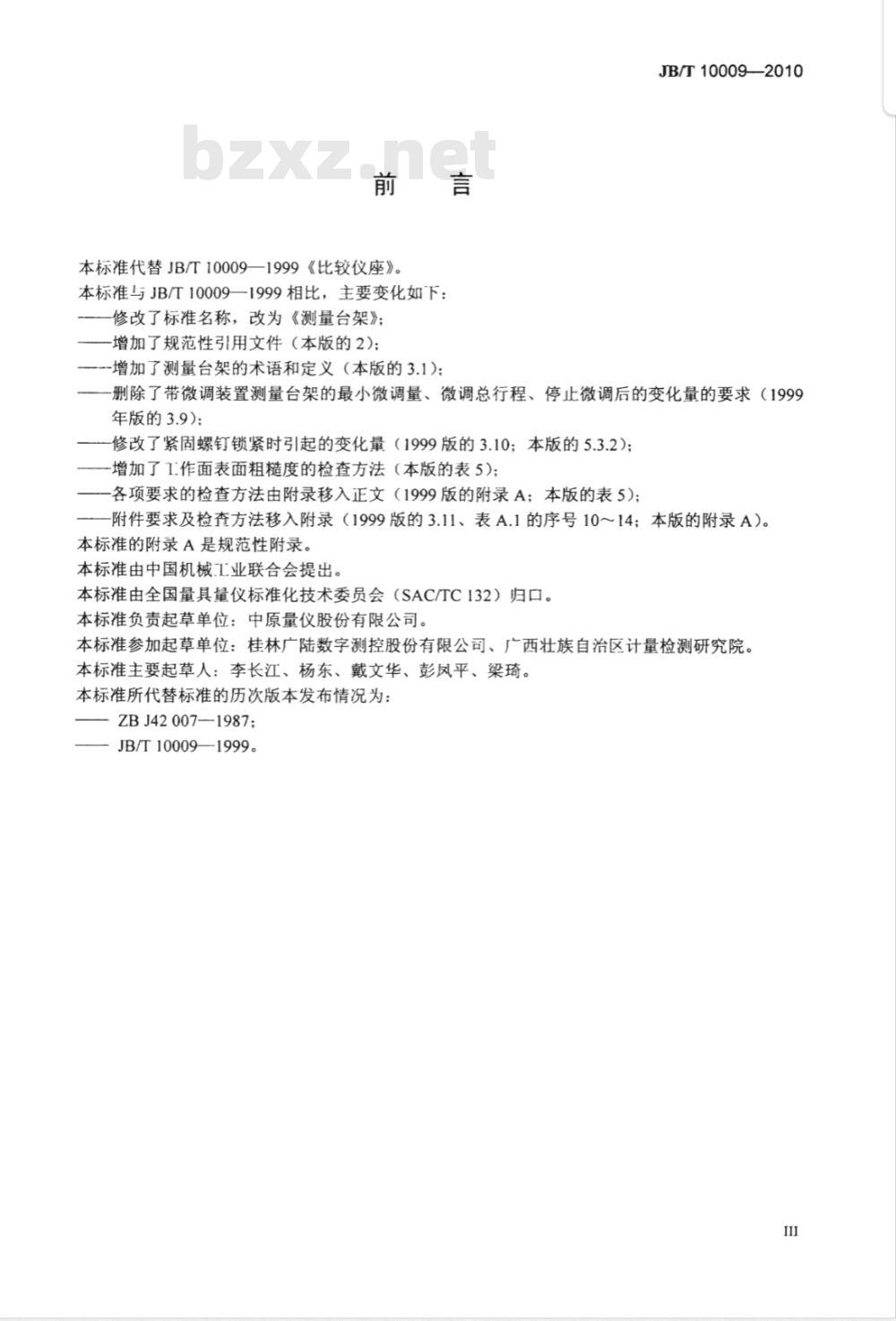

本标准代替JB/T10009一1999《比较仪座》。本标准与JB/T10009一1999相比,主要变化如下:一修改了标准名称,改为《测量台架》;一增加了规范性引用文件(本版的2);--增加了测量台架的术语和定义(本版的3.1);JB/T10009—2010
一删除了带微调装置测量台架的最小微调量、微调总行程、停止微调后的变化量的要求(1999年版的3.9);
一修改了紧固螺钉锁紧时引起的变化量(1999版的3.10;本版的5.3.2);—增加了工作面表面粗糙度的检查方法(本版的表5);一各项要求的检查方法由附录移入正文(1999版的附录A;本版的表5);一附件要求及检查方法移入附录(1999版的3.11、表A.1的序号10~14;本版的附录A)。本标准的附录A是规范性附录。
本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会(SAC/TC132)归口。本标准负责起草单位:中原量仪股份有限公司。本标准参加起草单位:桂林广陆数字测控股份有限公司、广西壮族自治区计量检测研究院。本标准主要起草人:李长江、杨东、戴文华、彭凤平、梁琦。本标准所代替标准的历次版本发布情况为:ZBJ42007—1987;
JB/T10009—1999。

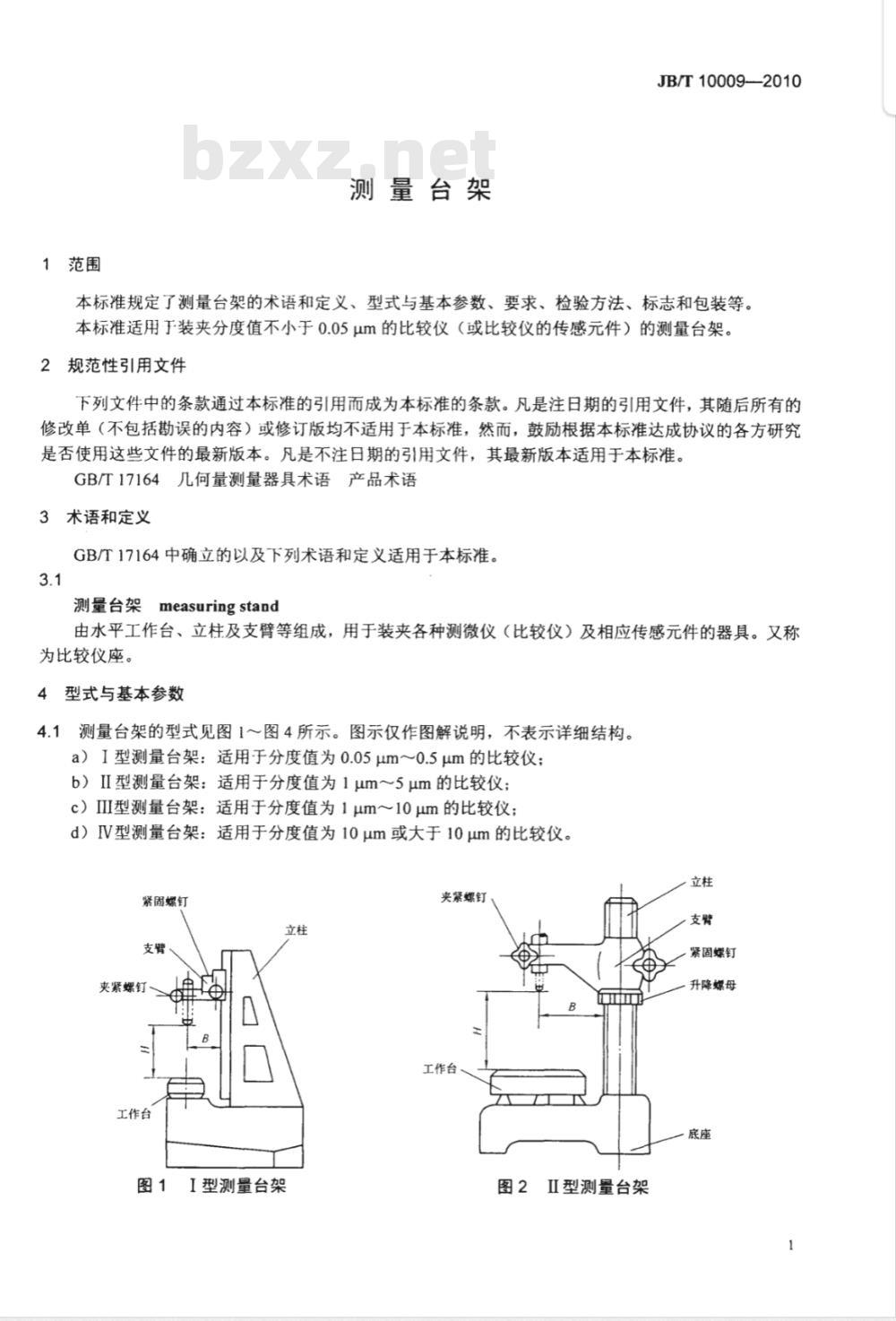

1范围
测量台架
JB/T10009-2010
本标准规定了测量台架的术语和定义、型式与基本参数、要求、检验方法、标志和包装等。本标准适用于装夹分度值不小于0.05μm的比较仪(或比较仪的传感元件)的测量台架。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T17164几何量测量器具术语产品术语3术语和定义
GB/T17164中确立的以及下列术语和定义适用于本标准。3.1
测量台架measuringstand
由水平工作台、立柱及支臂等组成,用于装夹各种测微仪(比较仪)及相应传感元件的器具。又称为比较仪座。
4型式与基本参数
4.1测量台架的型式见图1~图4所示。图示仅作图解说明,不表示详细结构。a)I型测量台架:适用于分度值为0.05μm~0.5μm的比较仪;b)II型测量台架:适用于分度值为1μm~5μm的比较仪;c)II型测量台架:适用于分度值为1μm~10μm的比较仪;d)IV型测量台架:适用于分度值为10μum或大于10μm的比较仪。夹紧螺钉
紧固螺钉
夹紧螺钉、
工作台
工作台
I型测量台架
图2Ⅱ型测量台架下载标准就来标准下载网
紧固蝶钉
升降螺母
JB/T10009—2010
夹紧螺镇
工作台

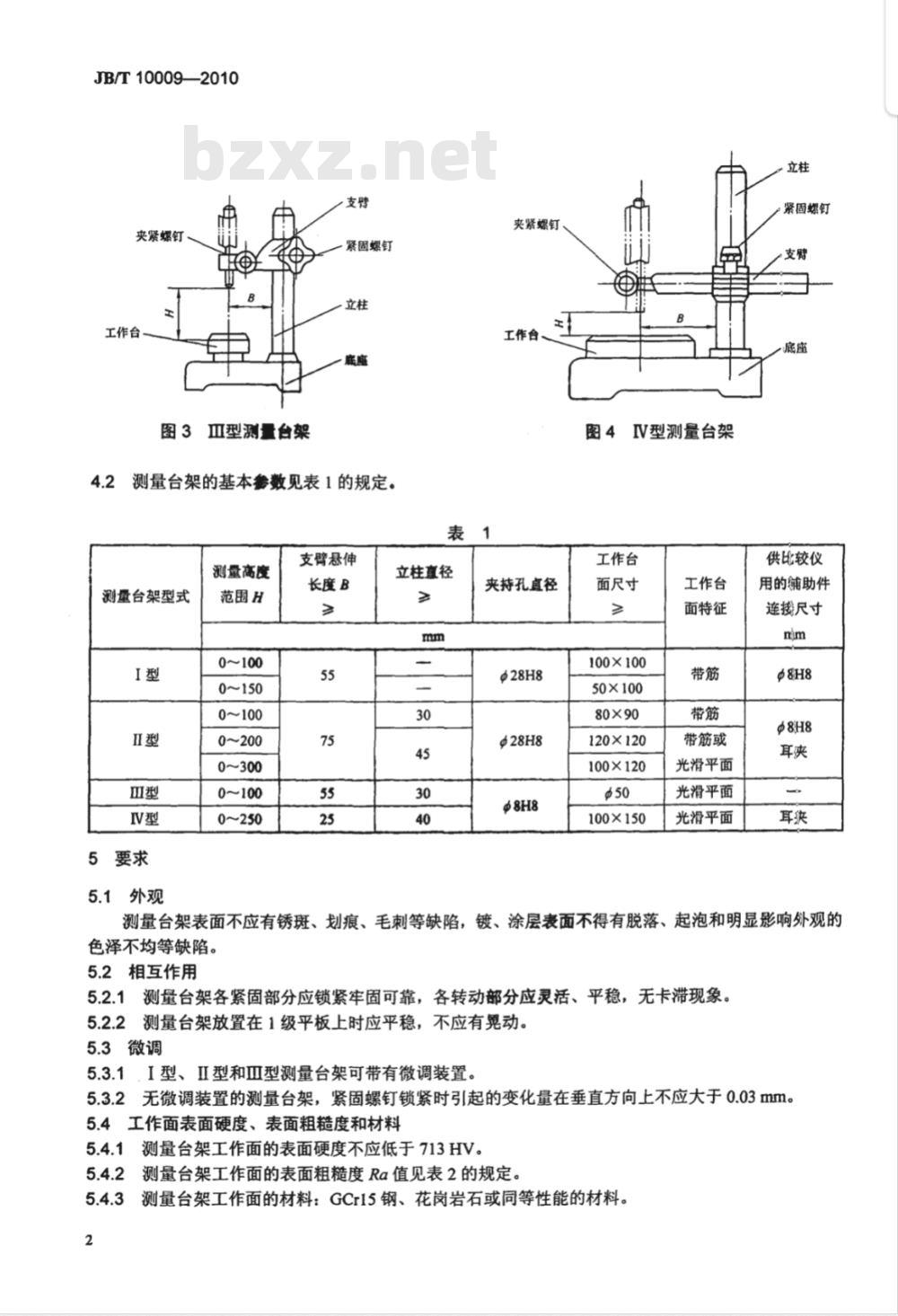

图3Ⅲ型测量台架
紧固螺钉
测量台架的基本参数见表1的规定。测量高度
测量台架型式
5要求
5.1外观
范围H
0~100
支臂悬伸
长度B
立柱直径
夹紧螺钉,
工作台,
夹持孔直径
图4IV型测量台架
工作台
面尺寸
100×100
50×100
80×90
120×120
100×120
100×150
工作台
面特征
带筋或
光滑平面
光滑平面
光滑平面
紧固螺钉
供比较仪
用的辅助件
连接尺寸
测量台架表面不应有锈斑、划痕、毛刺等缺陷,镀、涂层表面不得有脱落、起泡和明显影响外观的色泽不均等缺陷。
5.2相互作用
5.2.1测量台架各紧固部分应锁紧牢固可靠,各转动部分应灵活、平稳,无卡滞现象。5.2.2测量台架放置在1级平板上时应平稳,不应有冕动。5.3微调
5.3.1,I型、Ⅱ型和Ⅲ型测量台架可带有微调装置。5.3.2无微调装置的测量台架,紧固螺钉锁紧时引起的变化量在垂直方向上不应大于0.03mm。5.4工作面表面硬度、表面粗糙度和材料5.4.1测量台架工作面的表面硬度不应低于713HV。5.4.2测量台架工作面的表面粗糙度Ra值见表2的规定。测量台架工作面的材料:GCr15钢、花岗岩石或同等性能的材料。5.4.3
测量台架型式
II型、II型
工作台工作面
5.5工作面平面度和垂直度
夹持孔工作面
测量台架工作台工作面的平面度应符合表3的规定。5.5.1
立柱工作面
测量台架夹持孔轴线对工作台工作面的垂直度应符合表3的规定。5.5.2
测量台架型式
平面度“
工作台工作面不允许中凹;平面度距工作面边缘1mm范圈内不计。具有可调工作台的测量台架,垂直度可不要求。5.6变化量
JB/T10009—2010
支臂工作面
垂直度6
5.6.1在测量台架的支臂上,沿夹持孔轴线方向施加2N的作用力时,支臂在夹持孔轴线方向上尺寸变化量不应大于表4的规定,见图5。5.6.2在测量台架固定工作台面上施加30N时,工作台面在夹持孔轴线方向上位移变化量&不应大于表4的规定,见图6。
夹紧螺钉、
5,变化量
工作台
图5变化量8示意图
紧固螺钉
升降螺母
5,变化量
夹紧螺钉、
工作台,
图6变化量2示意图
紧固螺钉
升降螺钉
JB/T10009-2010
测量台架型式
5.7附件
支臂变化量
固定工作台变化量
I型和ⅡI型测量台架应配有必备的附件,附件的种类、要求及检查方法见附录A。6检验方法
6.1检查条件
测量台架的各项性能检定应在温度为20℃土5℃,温度变化不应大于1℃/h的检验室内进行。受检前,测量台架和检验工具应在检验室内等温4h以上。6.2检查项目、检查方法和检查工具测量台架的检查项目、检查方法和检查工具见表5的规定。表5
检查项目
相互作用
紧固螺钉锁紧时引起
的变化量
工作面表面粗糙度
工作台面平面度
夹持孔轴线对工作台
面的垂直度
支臂变化量6
固定工作台变化量&
目力观察
目力观察和手感检查
检查方法
将比较仪(或比较仪传感元件)装夹到夹持孔中,使比较仪和工作台平面接触,并预紧紧固螺钉(此时支臂在外力作用时有微量位移),对准比较仪某一刻度,然后拧紧紧固螺钉,观察示值变化量
用表面粗糙度比较样块目测比较工作面表面粗糙度。如有异议,用表面粗糙度检查仪检验用平面平晶以光波干涉法检验
将心轴装夹在夹持孔中,用直角尺在前、后、左、右四个方向进行检验
把测量台架的支臂夹紧在最大测量高度位置,对IV型测量台架,其支臂夹紧在最大跨距位置;然后把比较仪(或比较仪传感元件)夹到夹持孔中,在工作台上研合一相应尺寸的量块或放置一试件,在沿夹持孔轴线方向加2N的力或相应的码,观察比较仪的示值变化量把比较仪(或比较仪传感元件)装夹到夹持孔中,对好比较仪的零位,然后把30N的力分别在固定工作台的前、后、左、右四个对称位置上,观察比较仪的示值变化量检查工具
平板:1级
比较仪
表面粗糙度比较样块
平面平晶:2级
心轴:
$8mm×130mm
28mm×130mm
直角尺:2级、100mm
塞尺:0.03mm~0.05mm
比较仪量块或试件础码或
测力计
比较仪
7标志与包装
7.1测量台架上应标有:
a)制造企业名称或注册商标;
b)型式、测量高度;
c)适用比较仪的分度值。
测量台架的包装盒上应标有:
a)制造企业名称或注册商标;
b)产品名称;
c)型式。
3测量台架在包装前应经防锈处理,并妥善包装。7.3
JB/T10009—2010
7.4测量台架经检验符合本标准要求的,应附有产品合格证。产品合格证上应标有本标准的标准号和制造日期。
JB/T10009—-2010
A.1I型测量台架
I型测量台架应配备下列附件:
a)隔热防护罩;
附录A
(规范性附录)
b)带微调的圆形光滑平面工作台,其直径不应小于80mm。当平测头直径为8mm时,其测量面与工作台工作面的平行度应能调整到不大于0.1um;c)圆形球筋工作台,其真径不应小于@60mm,球面部分应高出工作台2μm~3μmd)带筋圆形工作台,其直径不应小于60mm,中间筋应高出两侧筋0.4μm~0.6μm;e)夹持孔直径为8H8的支臂;
f)量块检测移动架。
A.2Ⅱ型测量台架
ⅡI型测量台架应配各下列附件:a)带微调的圆形光滑平面工作台,其直径不应小于80mm。当平测头直径为@8mm时,其测量面与工作台工作面的平行度应能调整到不大于0.3um;b)夹持孔直径为。8H8的支臂:c)装夹旁向传感器的组件,其连接尺寸为6.5mm、厚度为5mm~7mm;d)直径为@8mm的小工作台
e)顶尖支承架,其最大测量直径应达到90mm,顶尖间的距离最大应达到150mm,两顶尖轴线的同轴度误差为5μm;
f)V形块支承架,两V形块支承架之间的最大距离应达到200mm,两V形架的V形面的共面性公差为5μm;
g)夹持孔直径为8H8的双比较仪支架。A.3检查方法
I型和I型测量台架配备附件的部分检查项目、检查方法和检查工具按表A.1的规定。表A.1
检查项目
工作台可调性
球筋工作台高
检查方法
将比较仪装夹到夹持孔中,量块研合在工作台上,把平测帽的1/2和量块相接触,对好比较仪的刻度,然后依次将量块的同一位置相对测帽平面转换四个方位,利用工作台的调整环节反复进行调整,得到四个方位读数,相对两个方位读数值之差的绝对值为平行度误差将球筋工作台倒放在平面平晶上(或平面工作台上),比较仪装夹到夹持孔中,调整支臂高度,使传感器接触到球筋工作台的底面边缘,对好比较仪的刻度,然后在其相接触点的相对方向上用手轻轻加力,传感器的示值变化应为规定值的2倍
检查工具
比较仪:带8mm平测帽
量块:4mm~5mm
平面平晶:2级、Φ60mm
比较仪
检查项目
中间带筋工作
台高度
两顶尖轴线的
同轴度
两V形面的共
表A.1(续)
检查方法
用平面平晶以光波干涉法检验。在两顶尖间装上专用心轴,比较仪(或比较仪传感元件)夹到专用检具上,专用检具在顶尖工作台上移动150mm,使比较仪分别在专用心轴的两端点的上素线和侧素线上检验,两者示值平方和之算术平方根之差的2倍即为同轴度误差
将专用心轴放置在两V形块支承架上,比较仪(或比较仪传感元件)夹到专用检具上,专用检具在工作台上移动,使比较仪分别在专用心轴的上素线和侧素线上检验,分别得到两端点的上素线和侧素线的示值,两者平方和的算术平方根即为共面性误差JB/T10009-—2010
检查工具
平面平晶:1级、$60mm
专用心轴:
Φ30mm×150mm(圆柱度误差≤2μm)比较仪
专用检具
专用心轴:
30mm×200mm(圆柱度误差≤2μm)比较仪
专用检具
人民共和国
机械行业标准
测量台架
JB/T10009—2010
机械T.业出版社出版发行
北京市卢万店大街22号
邮政编码:100037
210mm×297mm·1印张·19千字
2010年7月第1版第1次印刷
定价:14.00元
书号:15111·9833
网址:http://www.cmpbook.com编辑部电话:
直销中心电话:
(010)88379778
(010)88379693
封面防伪标均为盗版
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
