【机械行业标准(JB)】 步距规

ICS17.040.30
备案号：28718—2010

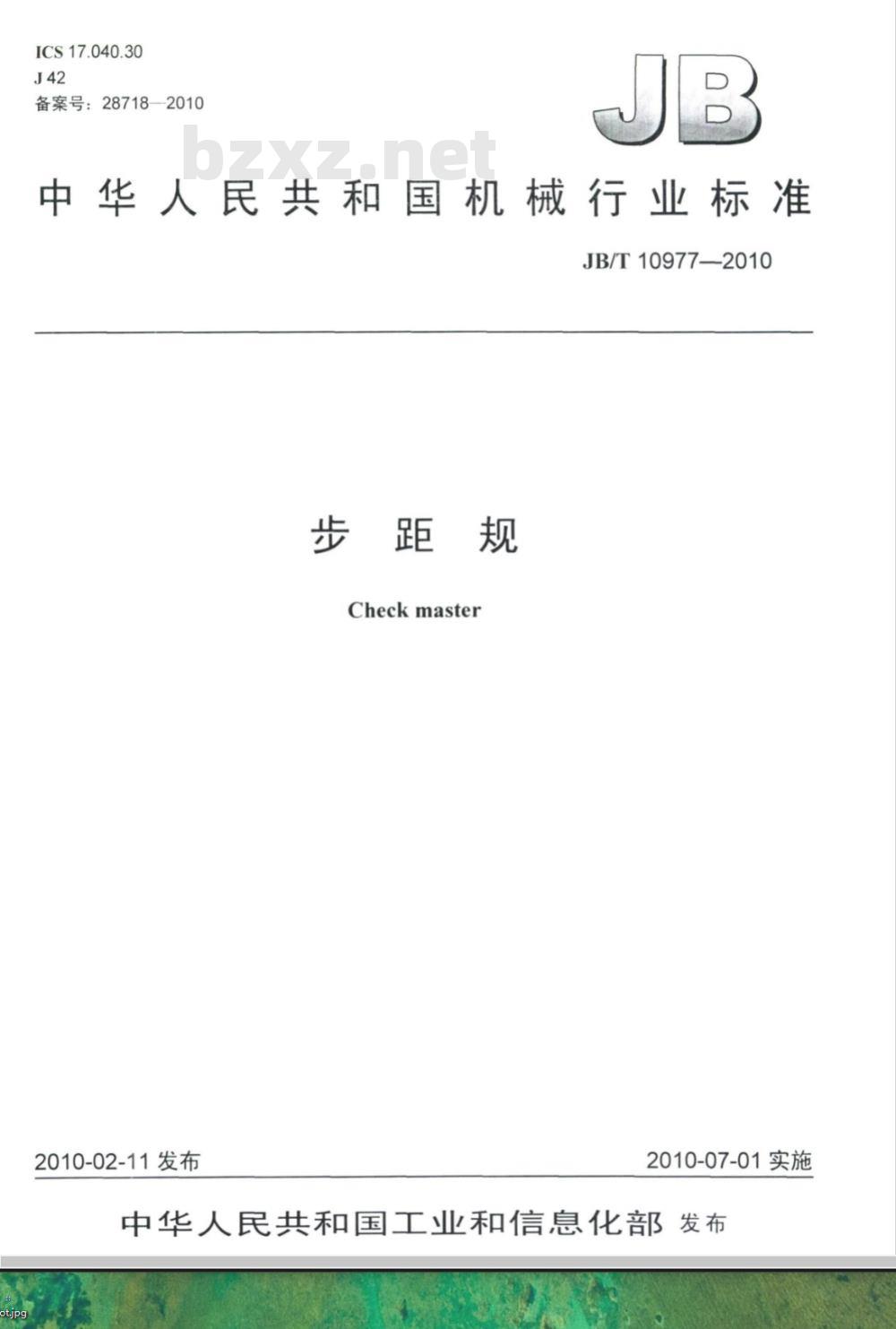

中华人民共和国机械行业标准
JB/T10977—2010
步距规
Checkmaster
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言.

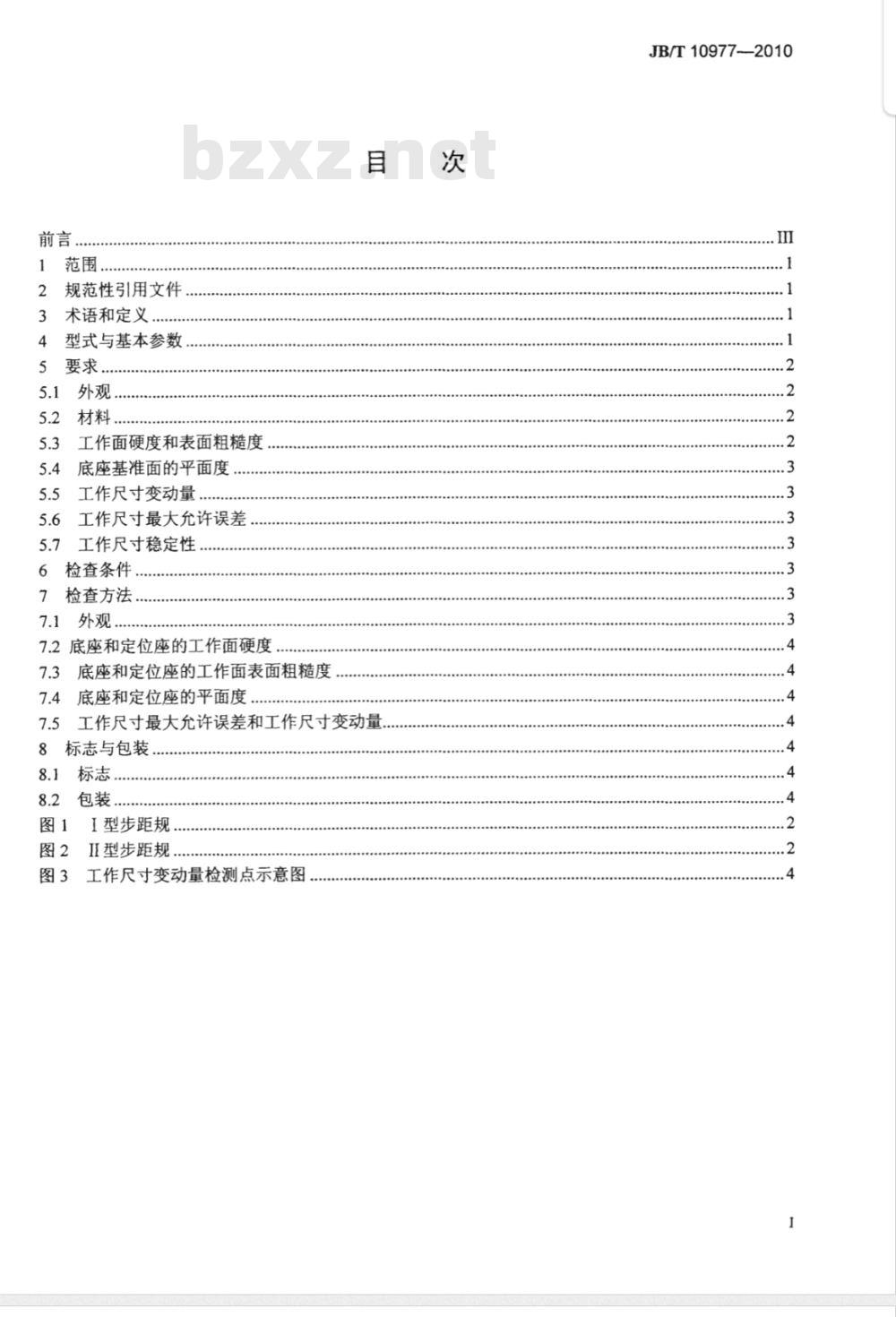

1范围
2规范性引用文件
3术语和定义，
4型式与基本参数
要求．
5.1外观．
5.2材料.
工作面硬度和表面粗糙度
底座基准面的平面度
5.5工作尺寸变动量www.bzxz.net
工作尺寸最大允许误差
工作尺寸稳定性
6检查条件，
7检查方法
7.1外观
7.2底座和定位座的工作面硬度
7.3底座和定位座的工作面表面粗糙度7.4
底座和定位座的平面度
7.5工作尺寸最大允许误差和工作尺寸变动量8标志与包装
标志，
包装，
1型步距规
II型步距规
图3工作尺寸变动量检测点示意图次
JB/T10977-2010

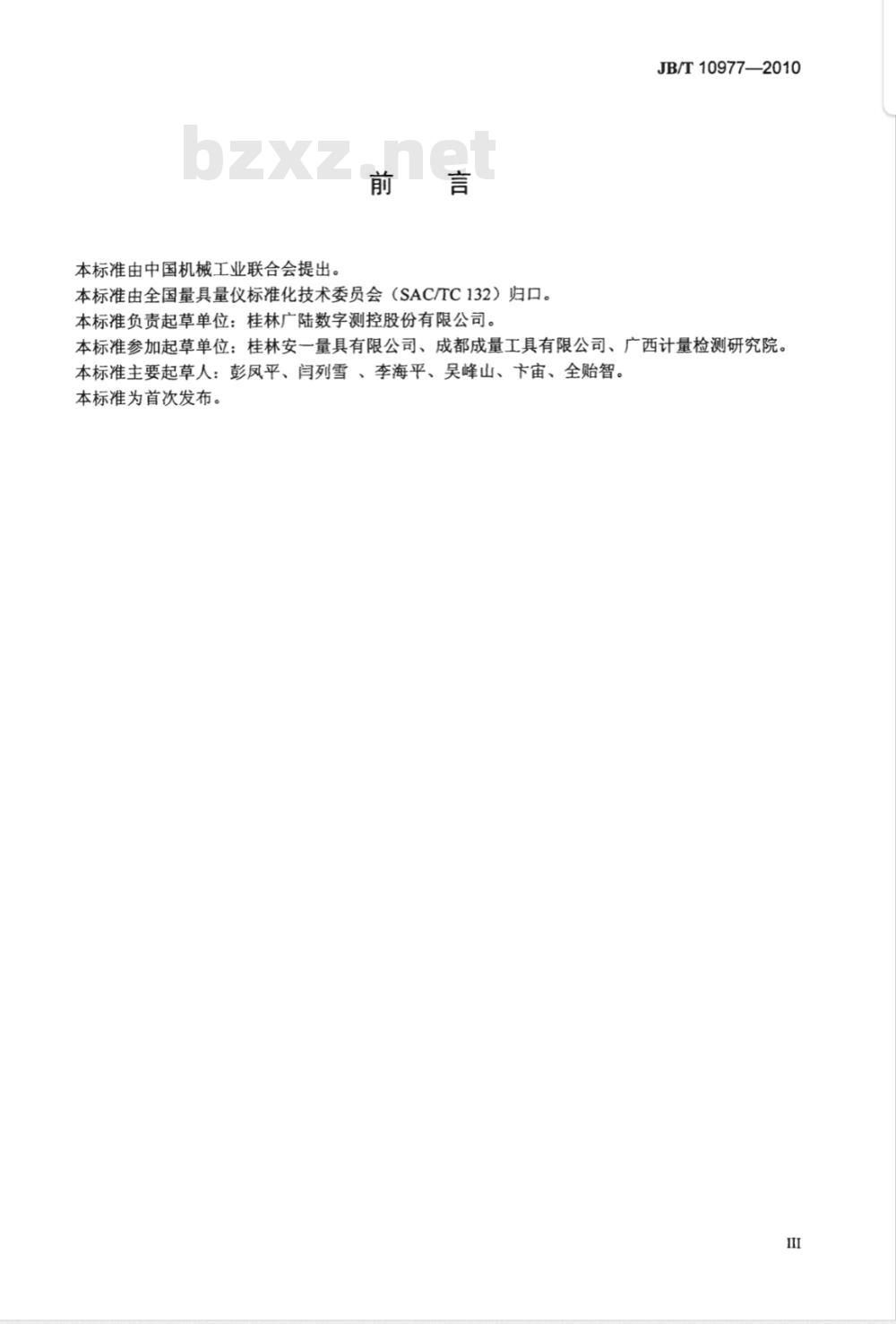

本标准由中国机械工业联合会提出。前言
本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：桂林广陆数字测控股份有限公司。JB/T10977—2010
本标准参加起草单位：桂林安一量具有限公司、成都成量工具有限公司、广西计量检测研究院。本标准主要起草人：彭风平、闫列雪、李海平、吴峰山、下宙、全贻智。本标准为首次发布。
1范围
步距规
JB/T10977—2010
本标准规定了步距规的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。本标准适用于准确度级别为0级、1级和2级，测量范围上限至1000mm测量块为钢或陶瓷材料制造的步距规。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。包装储运图示标志（ISO780：1997，MOD）GB/T191-2008食
GB/T4879-—1999
防锈包装
GB/T5048--1999
防潮包装
运输包装收发货标志
GB/T6388-1986元
GB/T9969-2008工业产品使用说明书总则GB/T144361993工业产品保证文件总则GB/T17163几何量测量器具术语基本术语GB/T17164几何量测量器具术语产品术语3术语和定义
GB/T17163、GB/T17164中确立的以及下列术语和定义适用于本标准。3.1
步距规checkmaster
将系列尺寸测量块和垫块按一定的间距排列装夹在基座上，组成具有系列尺寸的长度量规，用于长度校准、检验的实物量具。
步距尺寸linkdistance
相邻测量块同向测量面之间的距离。3.3
工作尺寸workingsize
I型步距规的工作尺寸为测量块工作面至基准平面之间的距离或测量块同一方向工作面之间的距离；IⅡI型步距规的工作尺寸为测量块同一方向工作面之间的距离3.4
量workingsizevariation
工作尺寸变动量
测量面任意点工作尺寸中最大长度Lmax与最小长度Lmin之差。4型式与基本参数

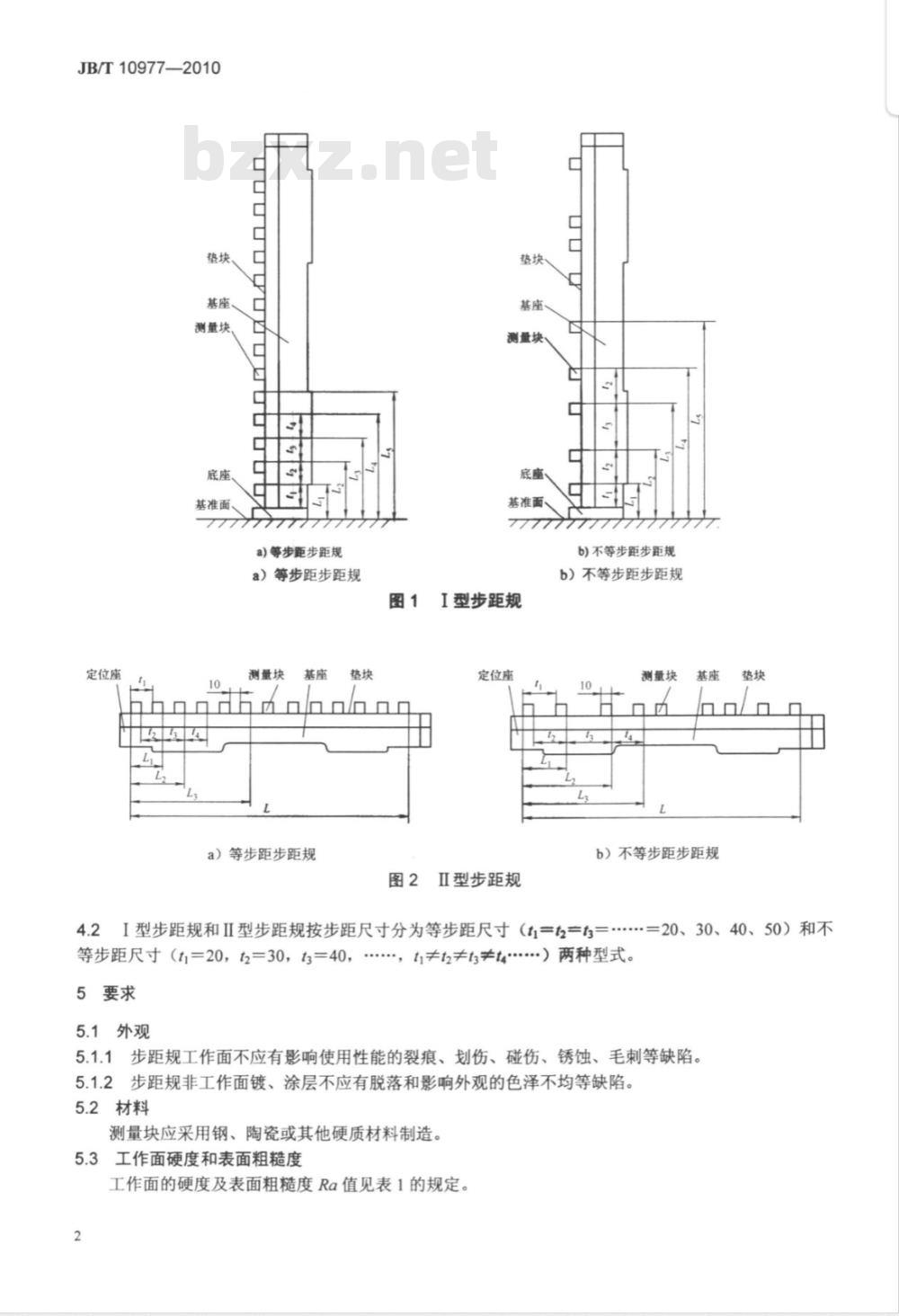

4.1步距规的型式见图1、图2所示。图示仅作图解说明，不表示详细结构。1
JB/T10977—2010
基座、
测量块、
基准面、
定位座
a)等步距步距规
a）等步距步距规
测量块
a）等步距步距规
测量块
基准面
图1I型步距规
定位座
图2Ⅱ型步距规
b)不等步距步距规
b）不等步距步距规
测量块
b）不等步距步距规
4.2型步距规和ⅡI型步距规按步距尺寸分为等步距尺寸（ti==t=等步距尺寸（t=20，t2=30，t=40，…，t≠t≠t≠t4……）两种型式。5要求
5.1外观
：=20、30、40、50）和不
5.1.1步距规工作面不应有影响使用性能的裂痕、划伤、碰伤、锈蚀、毛刺等缺陷。5.1.2步距规非工作面镀、涂层不应有脱落和影响外观的色泽不均等缺陷。5.2材料
测量块应采用钢、陶瓷或其他硬质材料制造。5.3工作面硬度和表面粗糙度
工作面的硬度及表面粗糙度Ra值见表1的规定。2
工作面
底座基准面
定位座工作面
底座基准面的平面度
551HV（或52.5HRC）
551HV（或52.5HRC）
JB/T10977—2010
表面粗糙度Ra值
底座基准面的平面度不大于2um，不允许呈凸形，底座基准平面边缘处1mm范围内不计。5.5工作尺寸变动量
步距规的工作尺寸变动量不应大于表2的规定。5.6
工作尺寸最大允许误差
步距规的工作尺寸最大允误差不应超过表2的规定。裘2
工作尺寸变动量
测量范围上限
≤100
>100200
>200～300
>300～400
>400～500
>500~600
>600~800
>800~1000
工作尺寸稳定性
准确度级别
工作尺寸最大允许误差
步距规在不受异常温度、振动、冲击、磁场或机械力影响的环境下，每年尺寸变化量不超过工作尺寸最大允许误差的1/2。
检查条件
受检步距规及检验工具应置于检验室内，其平衡温度时间不小于24h。检验时，检验室内温度及温度变化符合表3要求。表3
准确度级别
检查方法
7.1外观
目力观察。
温度变化
JB/T10977-—2010
7.2底座和定位座的工作面硬度
底座和定位座的工作面硬度在维氏硬度计（或洛氏硬度计）上进行测量。取均匀分布三点测量值的算术平均值作为检查结果。
7.3底座和定位座的工作面表面粗糙度用表面粗糙度比较样块目测比较。如有异议，用表面粗糙度检查仪检查。7.4底座和定位座的平面度
用刀口尺在工作面的长边、短边和对角线位置上以光隙法检查。7.5工作尺寸最大允许误差和工作尺寸变动量采用三坐标测量机，或者可以满足测量要求的其他测量仪器，对步距规的工作尺寸最大允许误差和工作尺寸变动量进行测量。以测量块工作面中心点至底座基准平面的距离为工作尺寸，其工作尺寸最大允许误差不超过表2的规定；在测量块工作面上的五个位置进行测量（见图3），其最大值与最小值之差为工作尺寸变动量，不大于表2规定。测量各工作尺寸时的不确定度（K=2），1级、2级步距规不应超过相对应工作尺寸最大允许误差绝对值的1/3，0级为1/2。中心点
图3工作尺寸变动量检测点示意图8标志与包装
8.1标志
8.1.1步距规上应标有：
a）制造厂厂名或注册商标；
b）准确度级别；
c）测量范围上限；
d）产品序号。
8.1.2步距规外包装的标志应符合GB/T191和GB/T6388的规定。8.2包装
8.2.1步距规的包装应符合GB/T4879和GB/T5048的规定。8.2.2步距规经检验符合本标准要求的应具有符合GB/T14436规定的产品合格证，产品合格证上应标有本标准的标准号、产品序号和出厂日期；以及符合GB/T9969规定的使用说明书。4
机械行业标准
步距规
JB/T10977—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·13千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9838
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
