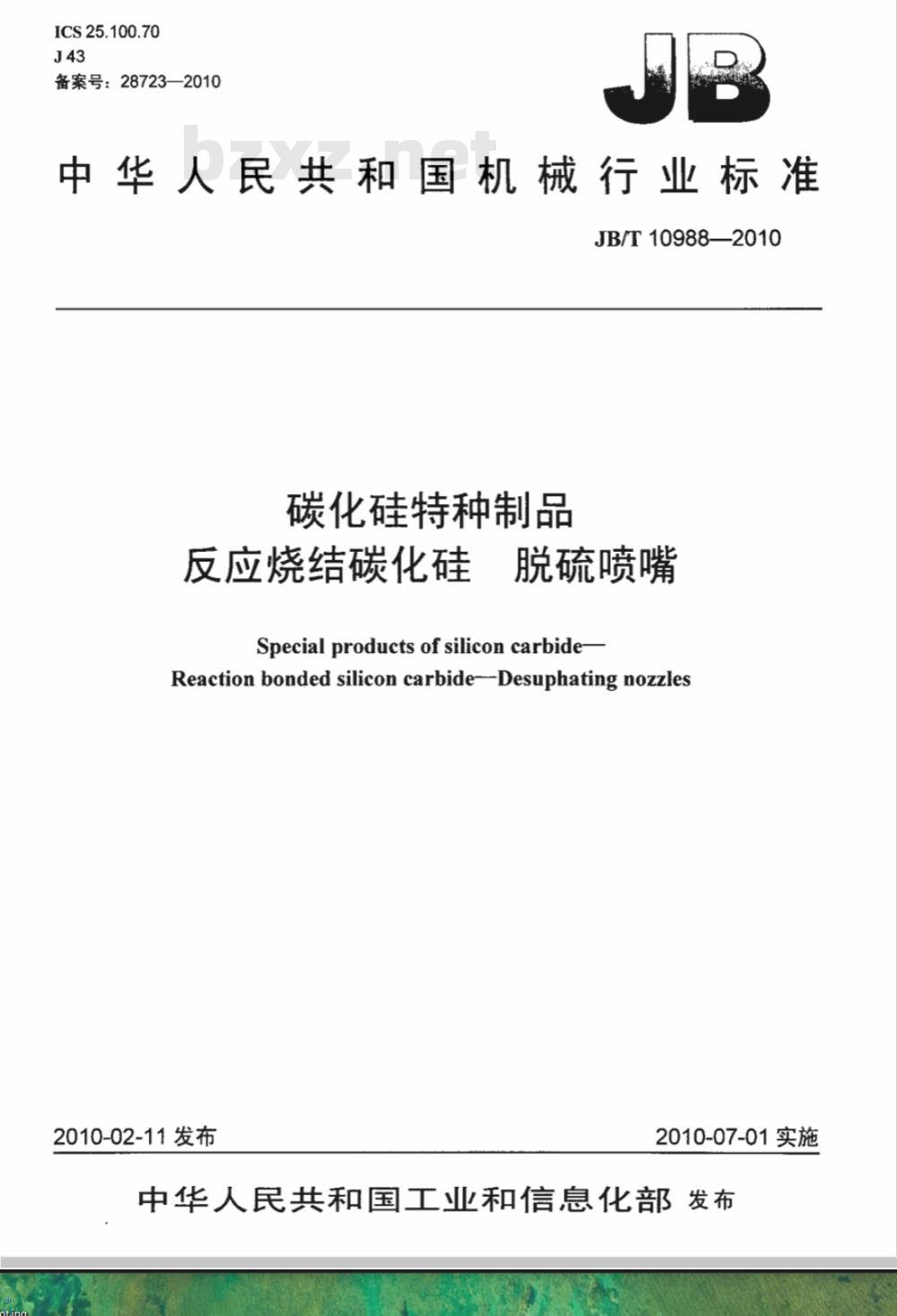

【机械行业标准(JB)】 碳化硅特种制品本 反应烧结碳化硅　脱硫喷嘴

ICS25.100.70
备案号：28723—2010
中华人民共和国机械行业标准
JB/T10988—2010
碳化硅特种制品
反应烧结碳化硅
脱硫喷嘴
Special products of silicon carbideReaction bonded silicon carbide-Desuphating nozzles2010-02-11发布
2010-07-01实施

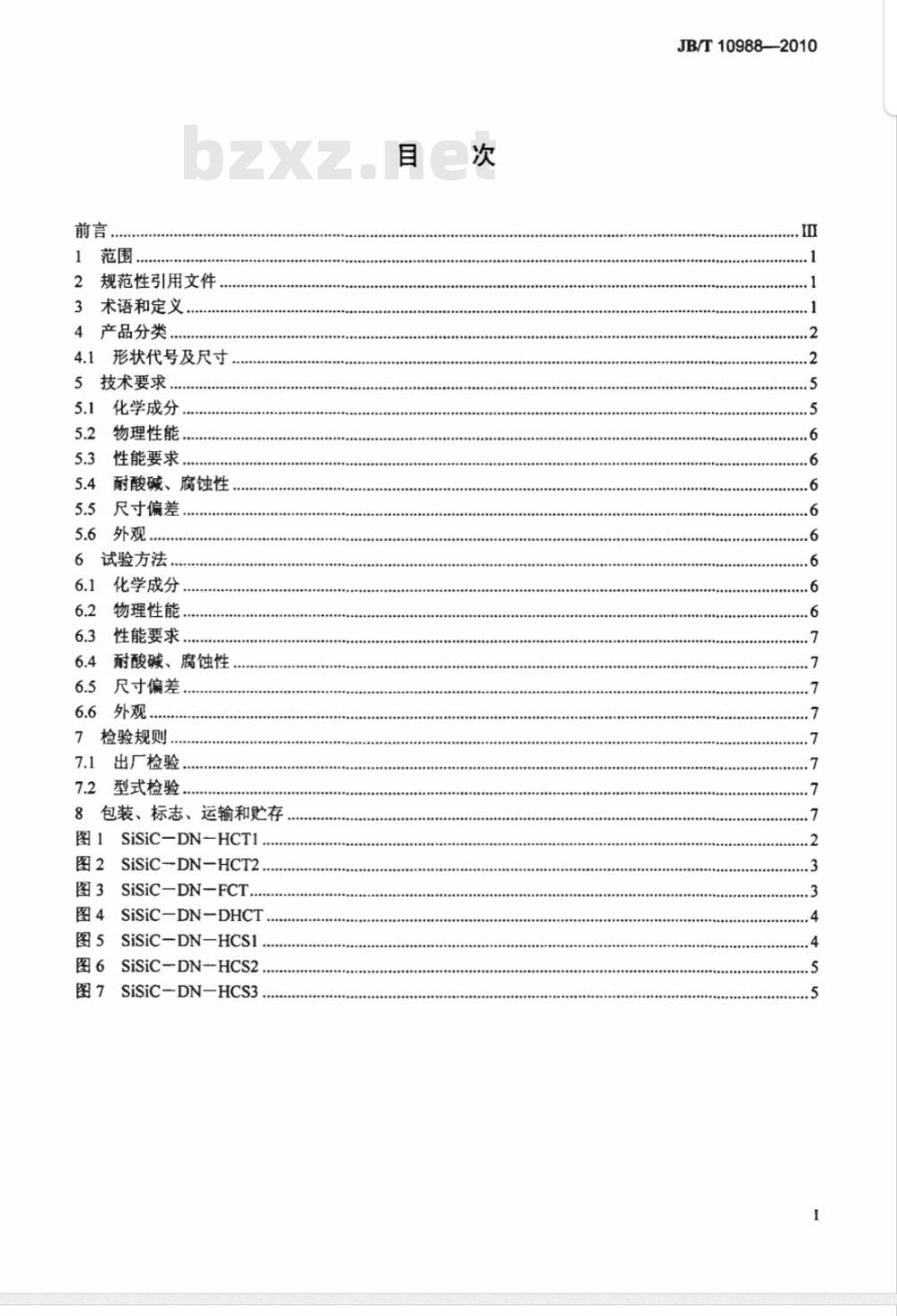

中华人民共和国工业和信息化部发布前言
规范性引用文件
3术语和定义．
4产品分类.
4.1形状代号及尺寸
5技术要求..
5.1化学成分
物理性能，
性能要求.
耐酸碱、腐蚀性
尺寸偏差
5.6外观
6试验方法，
化学成分
物理性能，
性能要求，
耐酸碱、腐蚀性
尺寸偏差
6.6外观.
7检验规则
出厂检验，
7.2型式检验..
8包装、标志、运输和贮存
图 1 SiSiC-DN-HCT1.
图 2 SiSiC-DN-HCT2 ..
图3SisiC-DN-FCT...
图 4 SiSiC-DN-DHCT.
SiSiC-DN-HCS1..
图6SiSiC-DN-HCS2...
图 7 SisiC-DN-HCS3 .
JB/T10988--2010

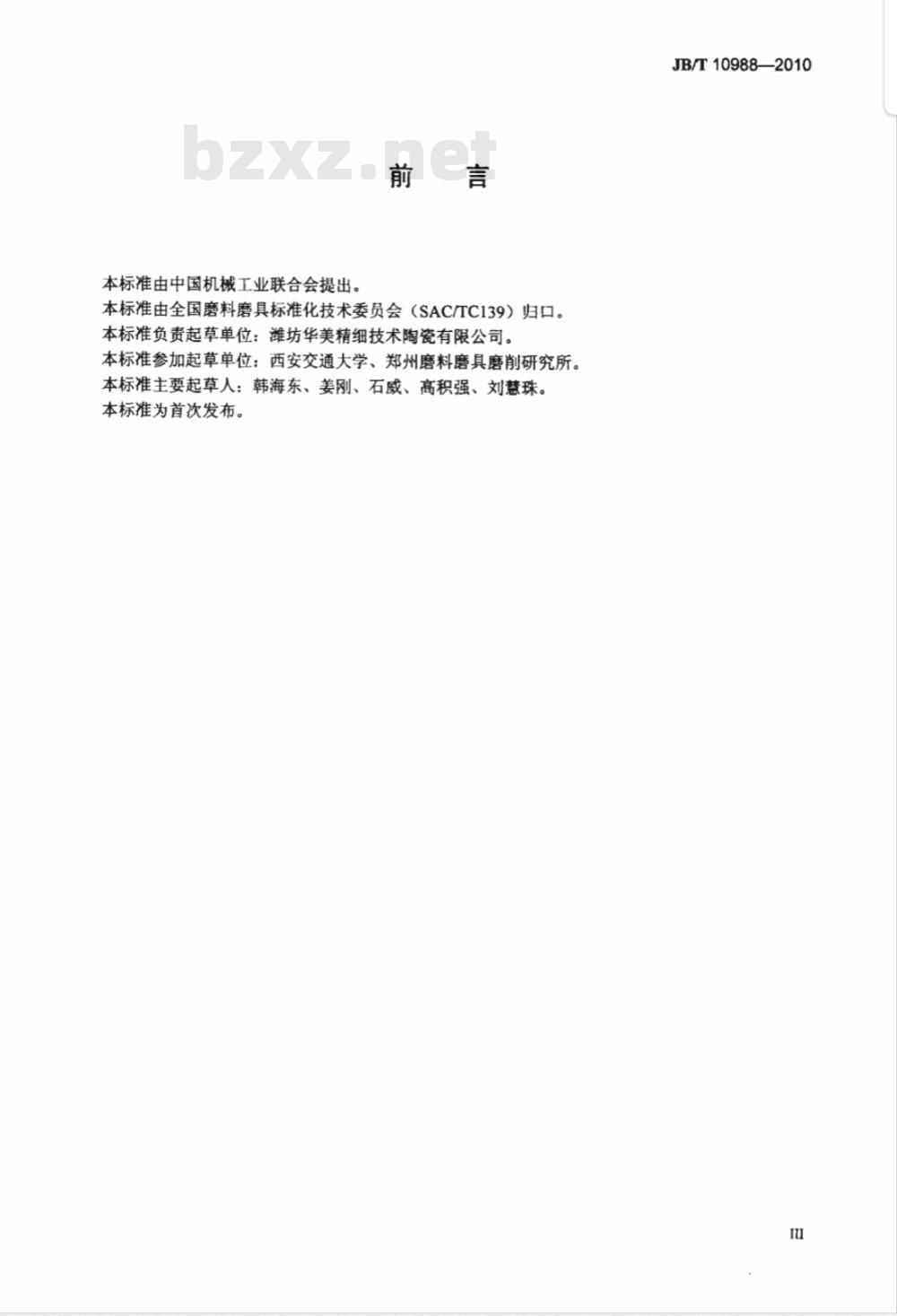

本标准由中国机械工业联合会提出。前言
本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准负责起草单位：潍坊华美精细技术陶瓷有限公司。本标准参加起草单位：西安交通大学、郑州磨料磨具磨削研究所。本标准主要起草人：韩海东、姜刚、石威、高积强、刘慧珠。本标准为首次发布。
JB/T10988—2010

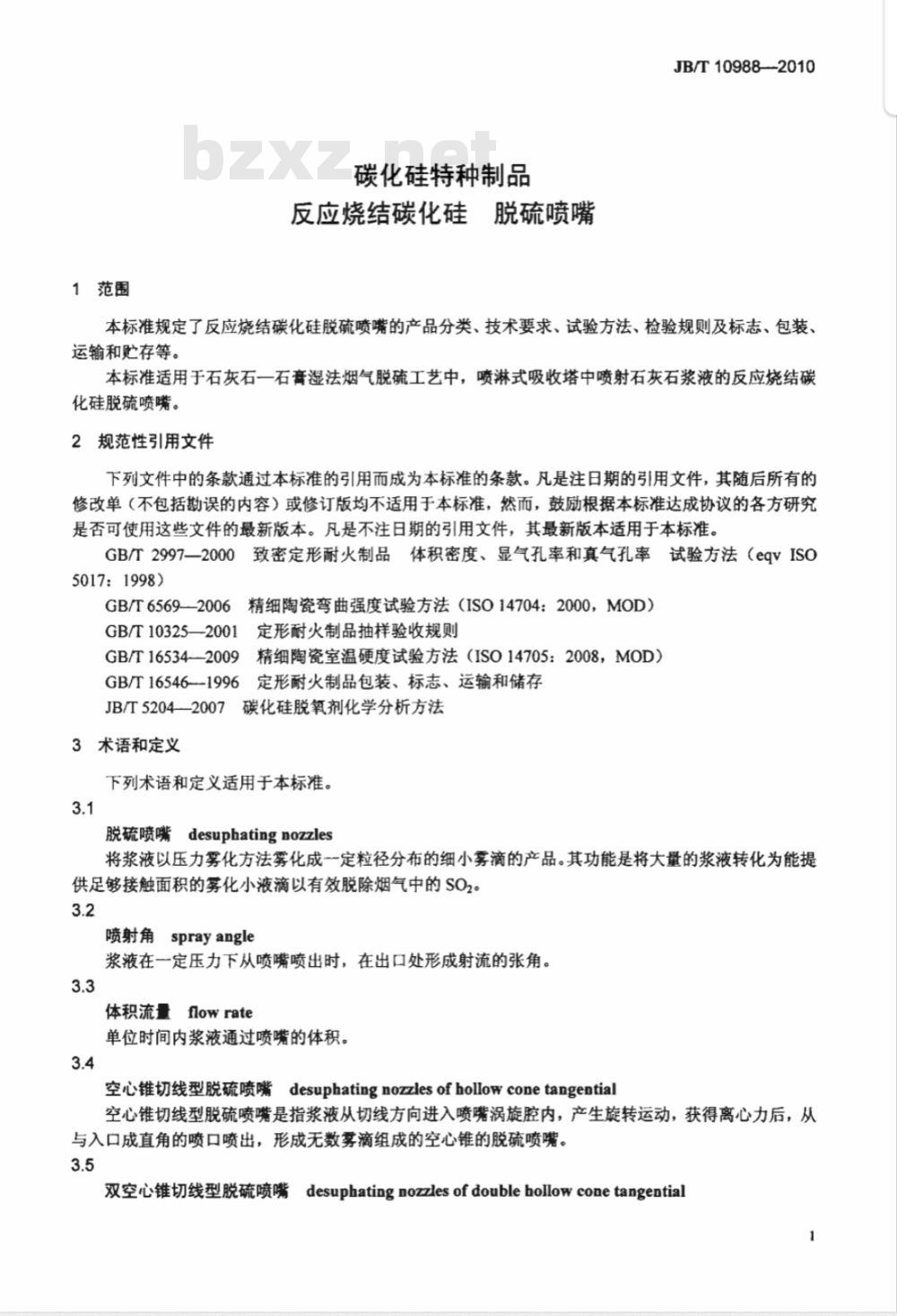

1范围
碳化硅特种制品
反应烧结碳化硅脱硫喷嘴
JB/T10988-2010
本标准规定了反应烧结碳化硅脱硫喷嘴的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和存等。
本标准适用于石灰石一石膏湿法烟气脱硫工艺中，喷淋式吸收塔中喷射石灰石浆液的反应烧结碳化硅脱硫喷嘴。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2997—2000致密定形耐火制品体积密度、显气孔率和真气孔率试验方法（eqVISO5017：1998）
GB/T6569--2006精细陶瓷弯曲强度试验方法（ISO14704：2000，MOD）GB/T10325—2001定形耐火制品抽样验收规则GB/T16534-2009精细陶瓷室温硬度试验方法（ISO14705：2008，MOD）5定形耐火制品包装、标志、运输和储存GB/T16546--1996
JB/T5204-—2007碳化硅脱氧剂化学分析方法3术语和定义
下列术语和定义适用于本标准。3.1
脱硫喷嘴desuphatingnozzles
将浆液以压力雾化方法雾化成一定粒径分布的细小雾滴的产品。其功能是将大量的浆液转化为能提供足够接触面积的雾化小液滴以有效脱除烟气中的SO2。3.2
喷射角sprayangle
浆液在一定压力下从喷嘴喷出时，在出口处形成射流的张角。3.3
体积流量flowrate
单位时间内浆液通过喷嘴的体积。3.4
空心锥切线型脱硫喷嘴desuphatingnozzlesofhollowconetangential空心锥切线型脱硫喷嘴是指浆液从切线方向进入喷嘴涡旋腔内，产生旋转运动，获得离心力后，从与入口成直角的喷口喷出，形成无数雾滴组成的空心锥的脱硫喷嘴。3.5
双空心锥切线型脱硫喷嘴desuphatingnozzlesofdoublehollowconetangential1
JB/T10988—2010

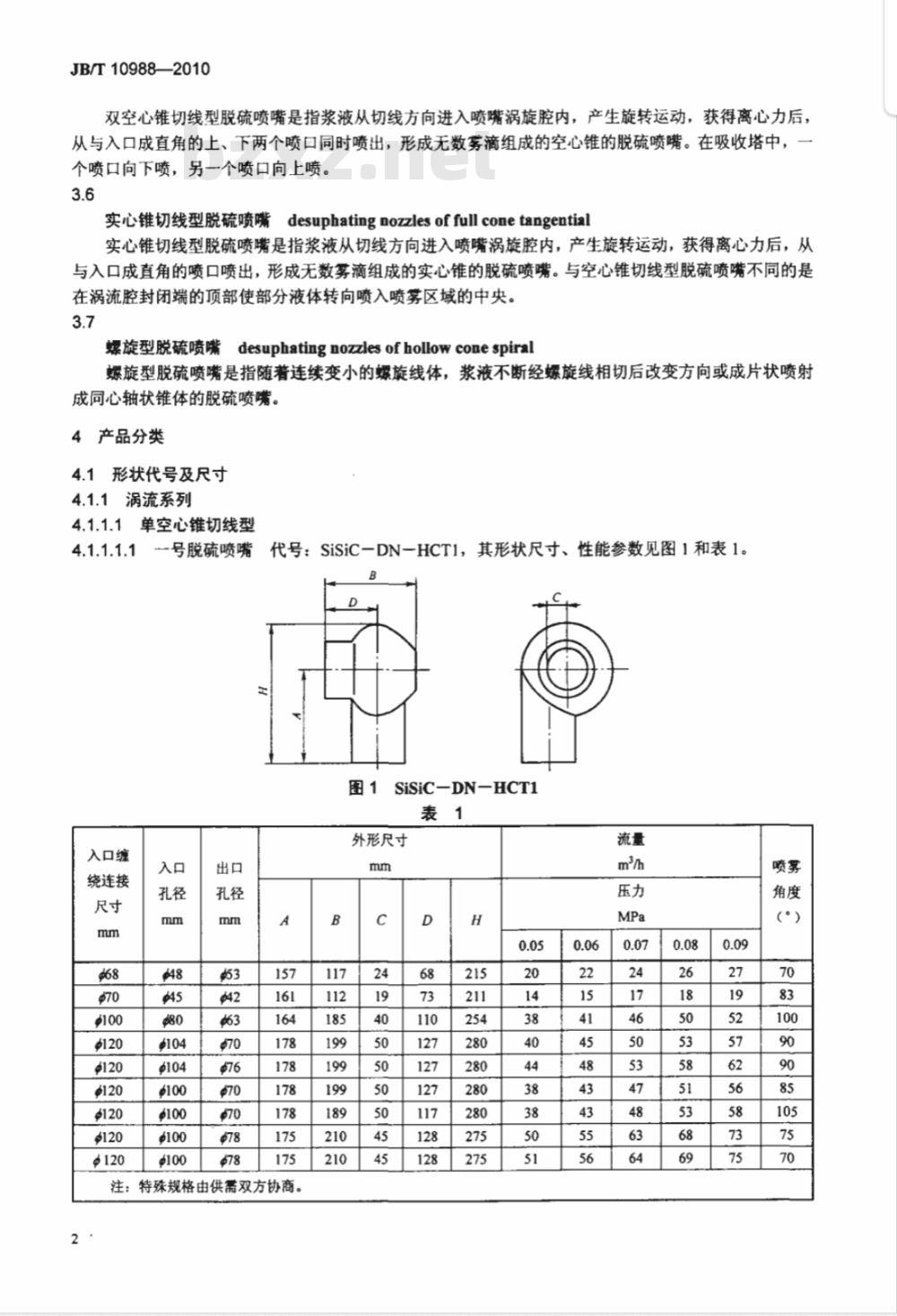

双空心锥切线型脱硫喷嘴是指浆液从切线方向进入喷嘴涡旋腔内，产生旋转运动，获得离心力后，从与入口成直角的上、下两个喷口同时喷出，形成无数雾滴组成的空心锥的脱硫喷嘴。在吸收塔中，个喷口向下喷，另一个喷口向上喷。3.6
实心锥切线型脱硫喷嘴desuphatingnozzlesoffullconetangential实心锥切线型脱硫喷嘴是指浆液从切线方向进入喷嘴涡旋腔内，产生旋转运动，获得离心力后，从与入口成直角的喷口喷出，形成无数雾滴组成的实心锥的脱硫喷嘴。与空心锥切线型脱硫喷嘴不同的是在涡流腔封闭端的顶部使部分液体转向喷入喷雾区域的中央。3.7
螺旋型脱硫喷嘴
desuphatingnozzlesofhollowconespiral螺旋型脱硫喷嘴是指随着连续变小的螺旋线体，浆液不断经螺旋线相切后改变方向或成片状喷射成同心轴状锥体的脱硫喷嘴。
4产品分类
4.1形状代号及尺寸
4.1.1涡流系列
4.1.1.1单空心锥切线型
4.1.1.1.1一号脱硫喷嘴
入口缠
绕连接
代号：SiSiC-DN一HCT1，其形状尺寸、性能参数见图1和表1。图1www.bzxz.net
SiSiC-DN-HCT1
外形尺寸
注：特殊规格由供需双方协商。2
JB/T10988—2010
4.1.1.1.2二号脱硫喷嘴代号：SiSiC-DN一HCT2，其形状尺寸、性能参数见图2和表2。图2SiSiC-DN-HCT2
外形尺寸
入口法兰
连接尺寸
注：特殊规格由供需双方协商。4.1.1.2单实心锥切线型
代号：SiSiC一DN一FCT，其形状尺寸、性能参数见图3和表3。图3SiSiC-DN-FCT
入口缠
绕连接
注：特殊规格由供需双方协商。4.1.1.3双空心锥切线型系列
外形尺寸
代号：SiSiC一DN一DHCT，其形状尺寸、性能参数见图4和表4。流量
JB/T10988—2010
入口缠
绕连接
注：特殊规格由供需双方协商。2螺旋系列
号脱硫喷嘴
SiSiC-DN-DHCT
外形尺寸
代号：SiSiC一DN-HCS1，
性能参数见图5和表5。
其形状尺寸、1
图5SiSiC-DN-HCS1
外形尺寸
入口孔径
注：特殊规格由供需双方协商。4
喷雾角度
JB/T10988—2010
4.1.2.2二号脱硫喷嘴代号：SiSiCDN一HCS2，其形状尺寸、性能参数见图6和表6。图6SiSiC-DN-HCS2
外形尺寸
入口孔径
注：特殊规格由供需双方协商。4.1.2.3
三号脱硫喷嘴
喷雾角度
代号：SiSiC一DN一HCS3，其形状尺寸、性能参数见图7和表7。非标准螺纹
图7SiSiC-DN-HCS3
外形尺寸
入口孔径
注：特殊规格由供需双方协商。5技术要求
5.1化学成分
化学成分应符合表8的规定。
喷雾角度
JB/T10988--2010
化学成分
2物理性能
物理性能应符合表9的规定。
体积密度
显气孔率
常温弯曲强度
维氏硬度
3性能要求
5.3.1在给定压力下，流量偏差：-7%~7%
5.3.2喷射角偏差：一10%~10%
5.4耐酸碱、腐蚀性
要求（质量分数）
要歡求
≥220
≥16170
在酸性溶液中，产品试样重量损失小于0.2g，在碱性溶液中，产品试样重量损失小于0.1g5尺寸偏差
尺寸偏差应符合表10的规定
基本尺寸
5.6外观
5.6.1内腔表面光洁，
无残余硅存在
不应有裂纹。
试验方法
化学成分
化学成分SiC和Si的检验按JB/T5042—一2007的规定物理性能
体积密度、显气孔率的检验按GB/T2997的规定。6.2.2
常温弯曲强度的检验按GB/T6569的规定，维氏硬度的检验按GB/T16534的规定。极限偏差
单位：mm
6.3性能要求
流量偏差和喷射角偏差的检验按下述方法进行。JB/T109882010
将产品安装在安有流量计和压力表的供水管路中进行不同压力下的水流量值和喷射角测定喷淋试验。管路系统的压力值满足0.15MPa～0.2MPa，产品安装在垂直下方1m～2m的高度。6.4耐酸碱、腐蚀性
耐酸碱、腐蚀性的检验按下述方法进行。将（50×50×10）mm的产品试样称重后，置于10%硫酸溶液中浸泡48h，取出再称重，计算其单位面积重量损失值。将（50X50×10）mm的产品试样称重后，置于10%氢氧化钠溶液中浸泡48h，取出再称重，计算其单位面积重量损失值。6.5尺寸偏差
尺寸偏差：用游标卡尺和分度值为0.5mm的钢卷尺或金属直尺进行检验。6.6外观
6.6.1内表面：目测。
6.6.2裂纹：目测。
7检验规则
7.1出厂检验
出厂检验按5.3、5.4的规定抽样检验，按5.5、5.6的规定逐件检验。7.2型式检验
7.2.1有下列情况之一者，应进行型式检验：a）产品试制定型或老产品转厂生产；b）正式生产后，如工艺有较大变动、原材料变更、可能影响产品性能时；c）正式生产时，每年一次；
d）企业停产超过六个月后，恢复生产；e）产品使用中发生明显质量问题；f）质量监督机构提出要求。
7.2.2型式检验按5.1、5.2的规定。7.2.3检验批的确定。
一炉或一个生产批产品为一检验批。7.2.4抽样及判定：
抽样及判定按GB/T10325的规定。8包装、标志、运输和贮存
产品的包装、标志、运输和贮存按GB/T16546的规定。7
