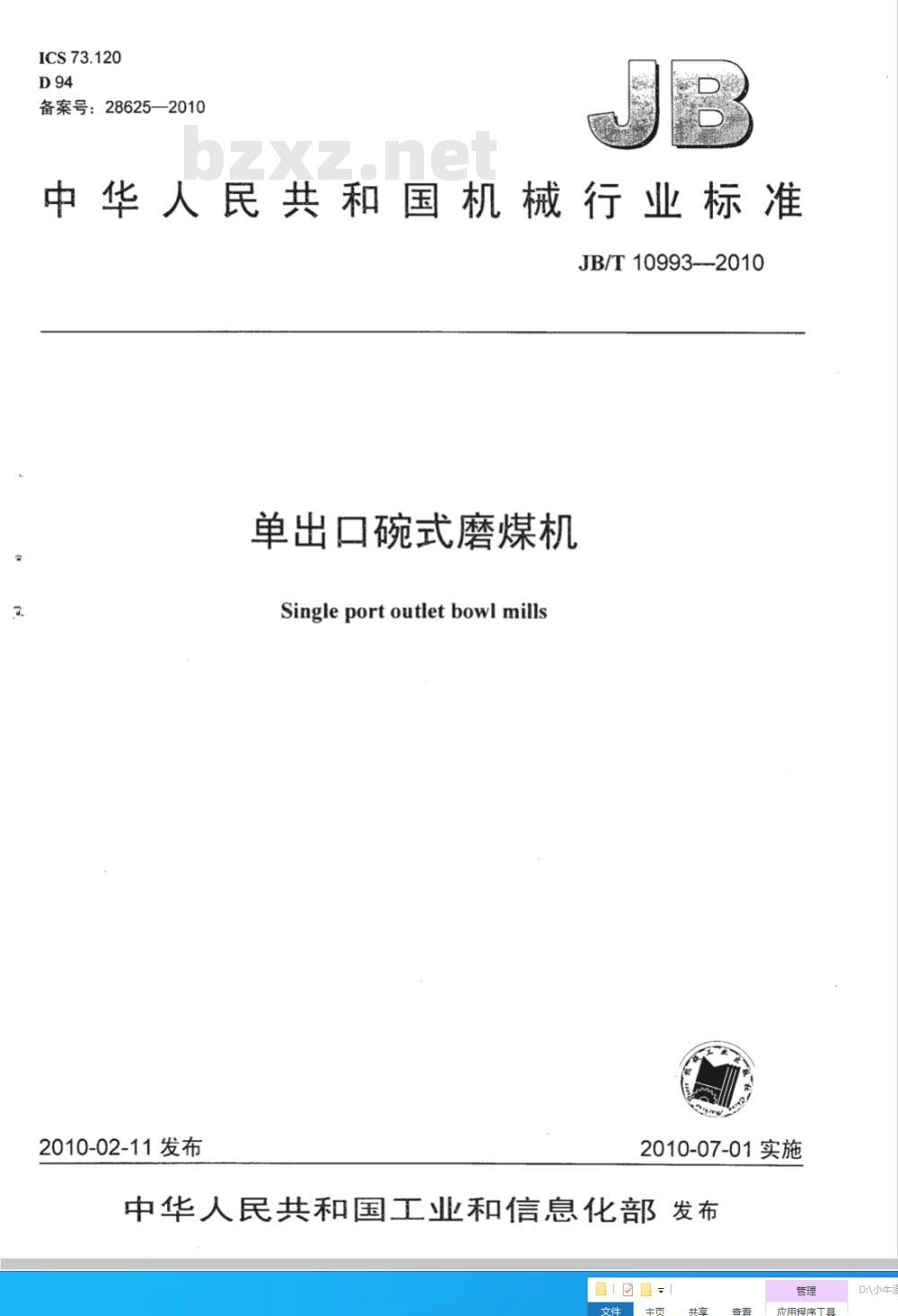

【机械行业标准(JB)】 单出口碗式磨煤机

ICS73.120
备案号：28625—2010
中华人民共和国机械行业标准
JB/T10993---2010
单出口碗式磨煤机
Singleportoutletbowlmills
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布管理
用超度
D:V小牛

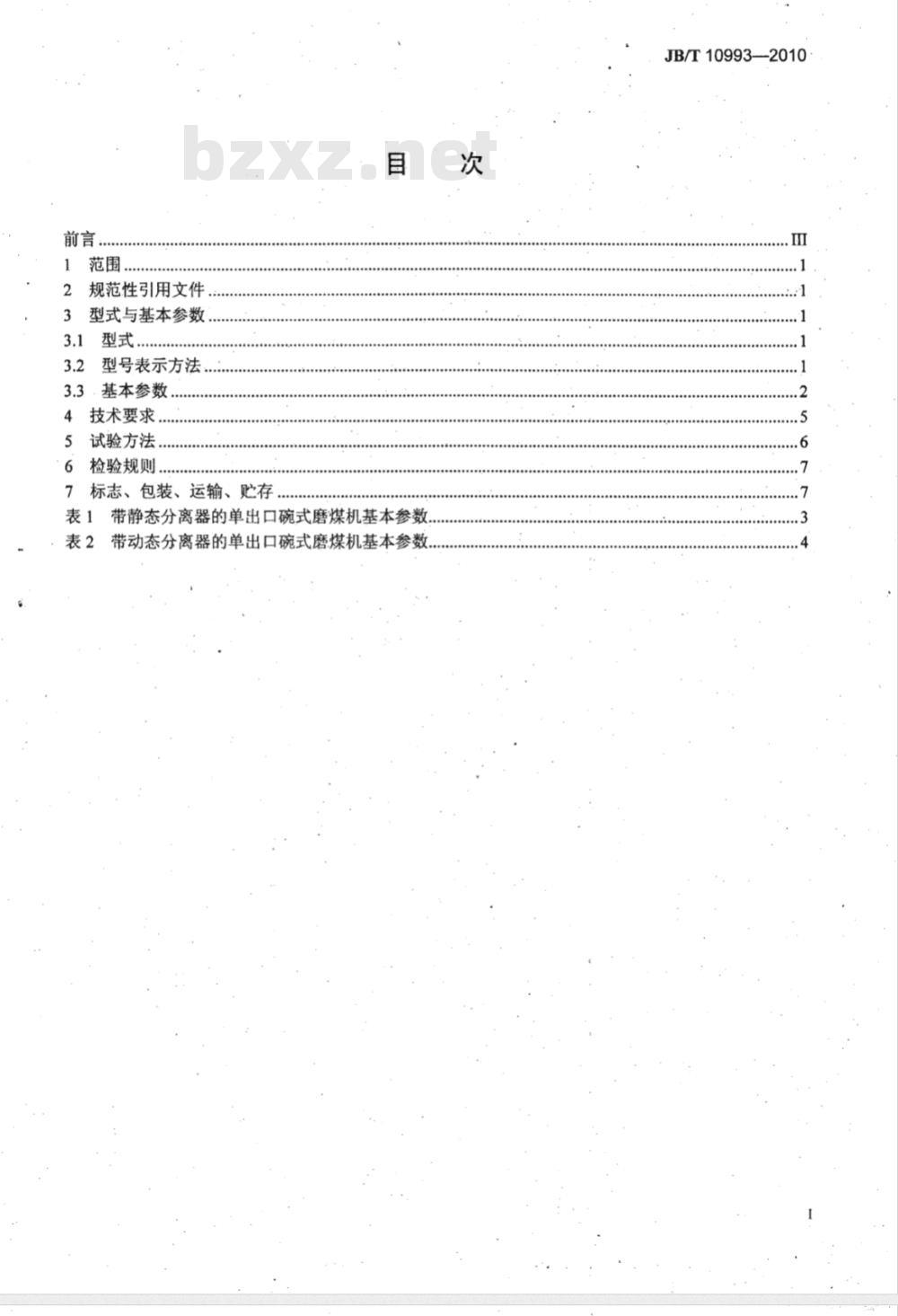

前言：
范围，
规范性引用文件
型式与基本参数
3.1型式..
型号表示方法
3.3.基本参数
技术要求..
试验方法.
6检验规则。
标志、包装、运输、贮存
表1带静态分离器的单出口碗式磨煤机基本参数.表2带动态分离器的单出口碗式磨煤机基本参数，次
JB/T10993-—2010

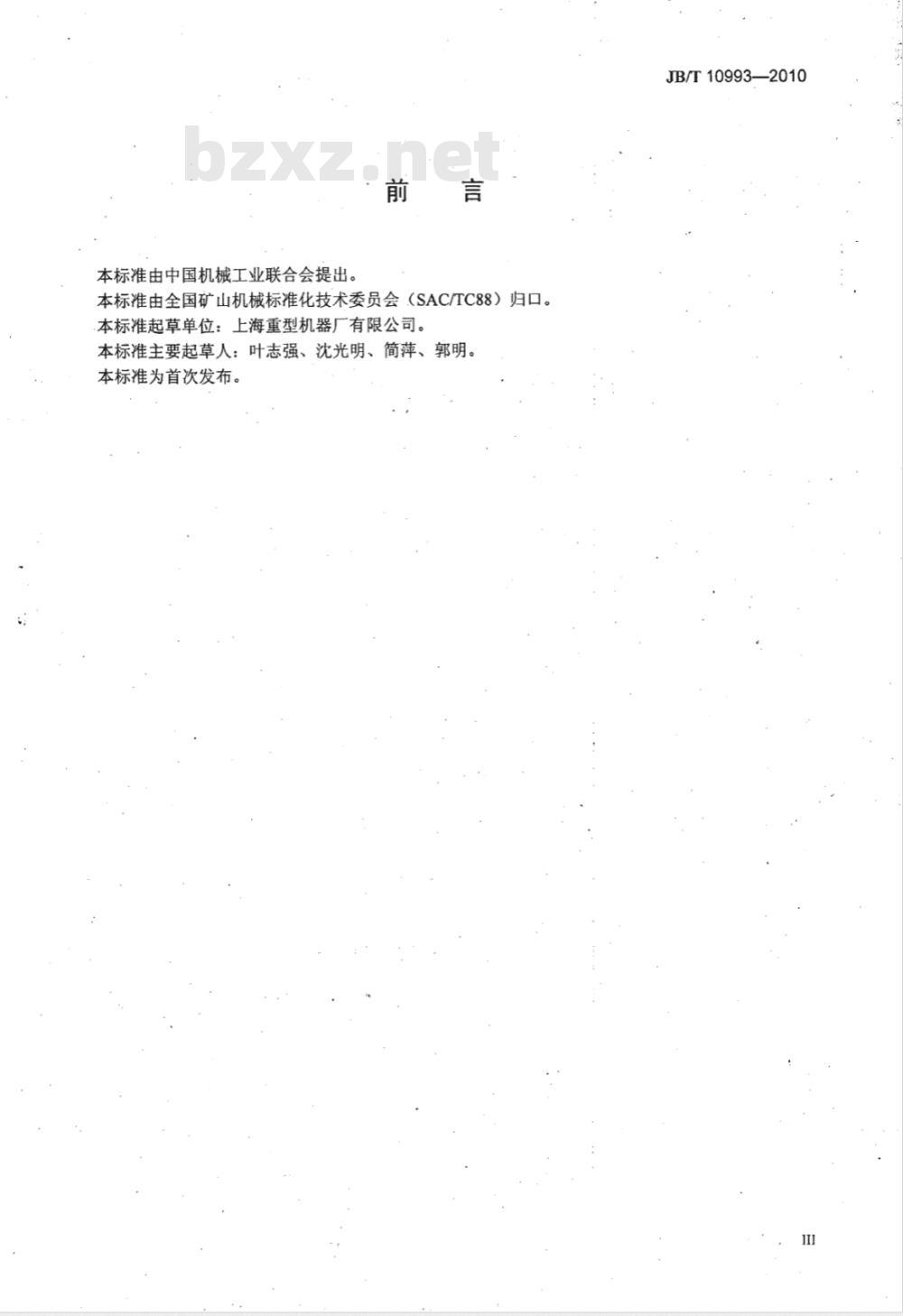

本标准由中国机械工业联合会提出。前言
本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准起草单位：上海重型机器厂有限公司。本标准主要起草人：叶志强、沈光明、简萍、郭明。本标准为首次发布。
JB/T10993—2010

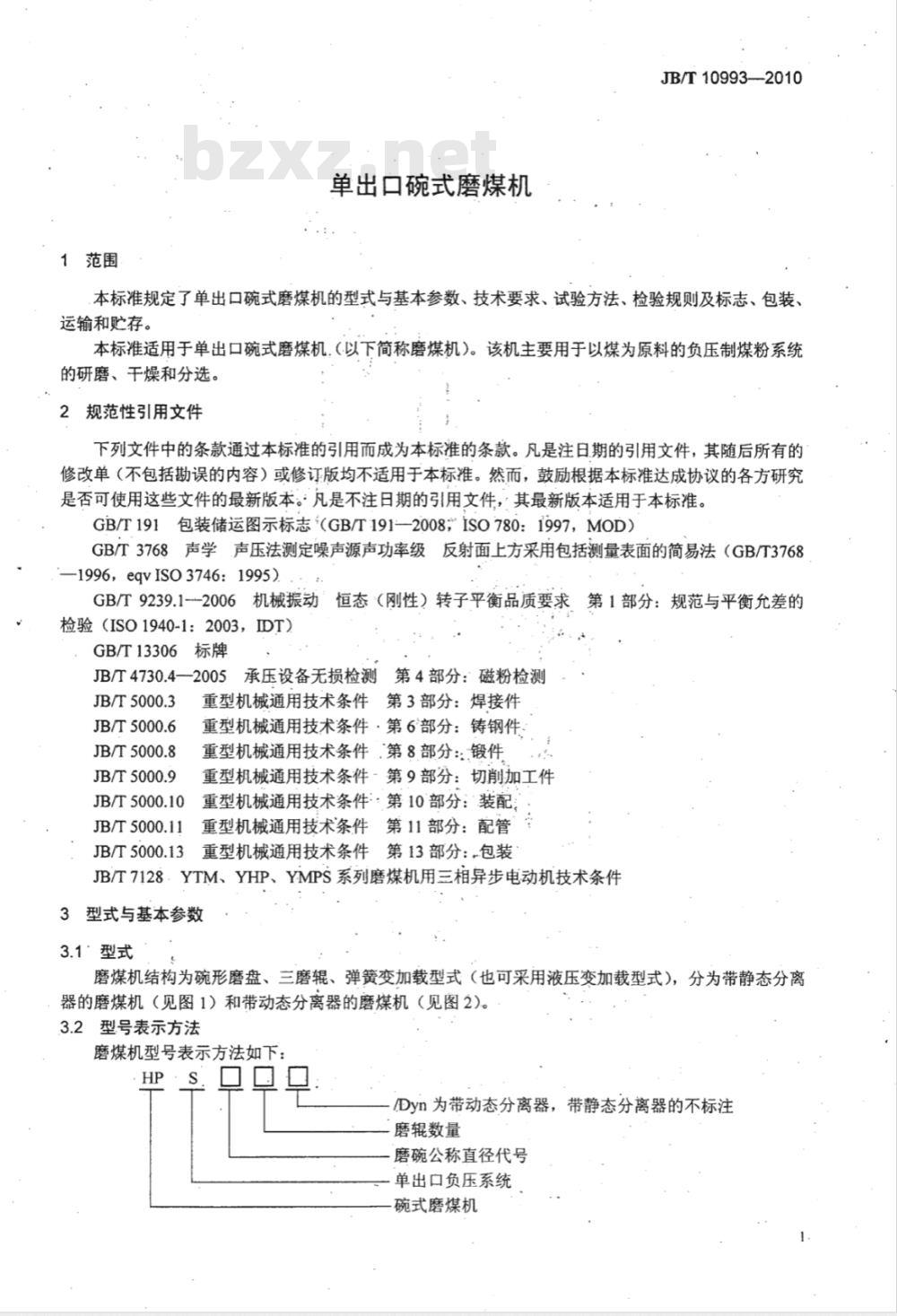

1范围
单出口碗式磨煤机
JB/T10993—2010
本标准规定了单出口碗式磨煤机的型式与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于单出口碗式磨煤机.（以下简称磨煤机）。该机主要用于以煤为原料的负压制煤粉系统的研磨、干燥和分选。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。：凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008ISO780：1997，MOD）GB/T3768声学声压法测定噪声源声功率级反射面上方采用包括测量表面的简易法（GB/T3768—1996，eqvISo3746：1995)
GB/T9239.1--2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验（ISO1940-1：2003，IDT）GB/T13306
-2005承压设备无损检测第4部分：磁粉检测JB/T4730.4—
JB/T5000.3
JB/T5000.6
JB/T5000.8
JB/T5000.9
JB/T5000.10
JB/T5000.11
JB/T5000.13
重型机械通用技术条件第3部分：焊接件重型机械通用技术条件·第6部分：铸钢件、重型机械通用技术条件第8部分：锻件重型机械通用技术条件－第9部分：切削加工件重型机械通用技术条件：第10部分：装配；重型机械通用技术条件第11部分：配管重型机械通用技术条件第13部分：.包装JB/T7128.YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件3型式与基本参数
3.1型式
磨煤机结构为碗形磨盘、三磨辊、弹簧变加载型式（也可采用液压变加载型式），分为带静态分离器的磨煤机（见图1）和带动态分离器的磨煤机（见图2）。3.2型号表示方法
磨煤机型号表示方法如下：
HP : S. 口 口
/Dyn为带动态分离器，带静态分离器的不标注磨辊数量
磨碗公称直径代号
单出口负压系统
碗式磨煤机
JB/T10993—2010

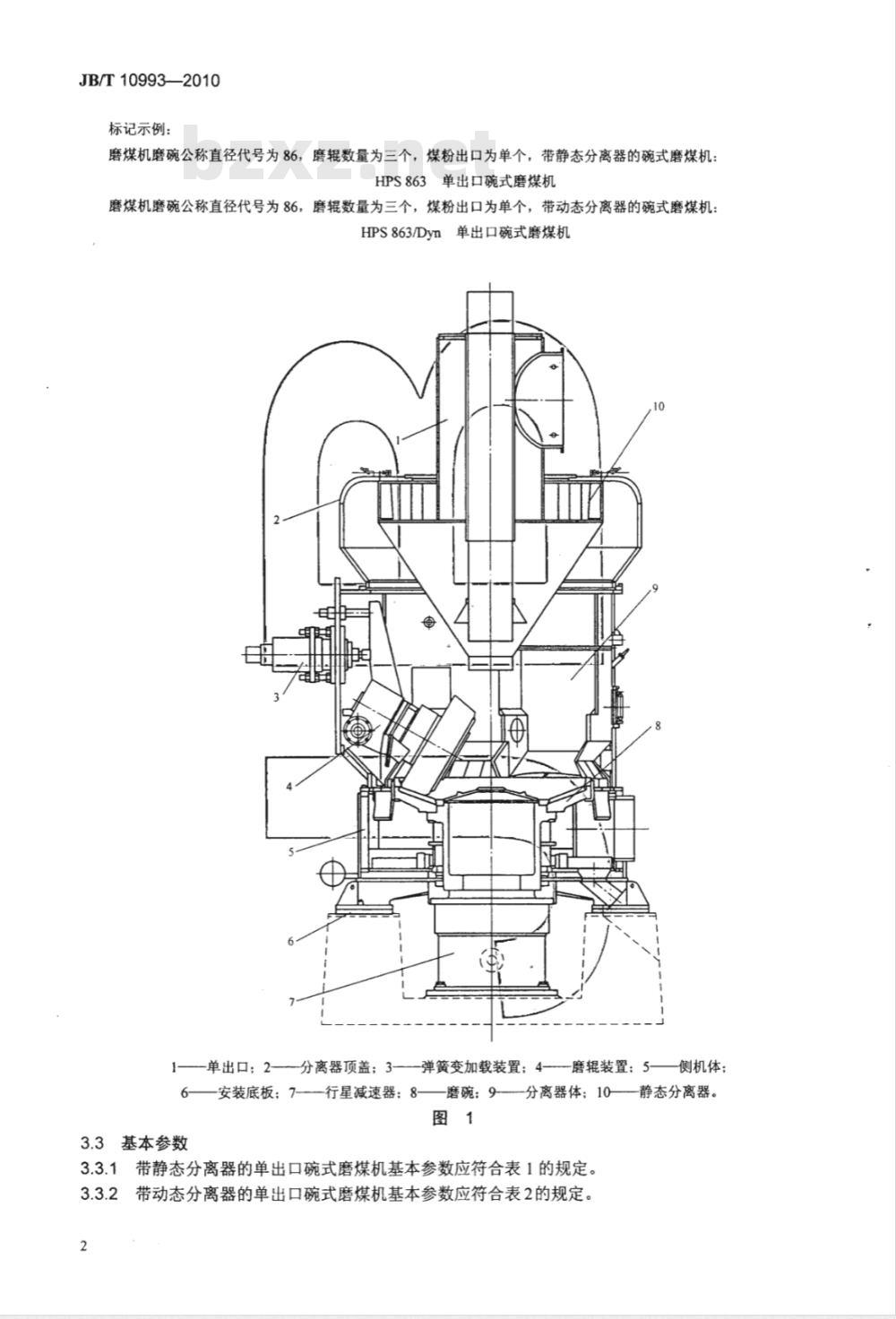

标记示例：
磨煤机磨碗公称直径代号为86，磨辊数量为三个，煤粉出口为单个，带静态分离器的碗式磨煤机：HPS863单出口碗式磨煤机
磨煤机磨碗公称直径代号为86，磨辑数量为三个，煤粉出口为单个，带动态分离器的碗式磨煤机：HPS863/Dyn单出口碗式磨煤机
一单出口：2-
一分离器顶盖：3
弹簧变加载装置：4-
—安装底板；7—
行星减速器：8-
3.3基本参数
一磨碗：9-
磨装置：5-
侧机体；
分离器体；10——静态分离器。3.3.1带静态分离器的单出口碗式磨煤机基本参数应符合表1的规定。3.3.2带动态分离器的单出口碗式磨煤机基本参数应符合表2的规定。2
HPS583
单出口：2-
分离器项盖：
行星减速器：8-
弹簧变加载装置；
磨碗：9
分离器体；10
磨辑装置；5-
JB/T10993—2010
一侧机体：6
动悉分离器转子体；
表1．带静态分离器的单出口碗式磨煤机基本参数磨碗
公称直径
·HPS603
HPS623
HPS643
HPS663
公称直径
入磨粒度
基本出力
火口空气
磨碗转速
安装底板：
驱动装置。
电动机
额定功率
参考重量
JB/T10993—2010
HPS683
HPS703
HPS723
HPS743
HPS763
HPS783
HPS803
HPS823
HPS843
HPS863
HPS883
HPS903
HPS923
HPS943
HPS963
HPS983
HPS1003
HPS1023
HPS1043
HPS1063
HPS1103
HPS1163
HPS1203
HPS1263
HPS1303
公称直径免费标准下载网bzxz
表1带静态分离器的单出口碗式磨煤机基本参数（续）磨辊
公称直径
入磨粒度
基本出力
入口空气
磨碗转速
电动机
额定功率
参考重量
注1：表中的基本出力是指煤的哈氏可磨度系数为55；煤粉细度为通过开孔尺寸为0.075mm筛子的过筛率为70%煤的收到基全水分：对高挥发分烟煤≤8%，对低挥发分烟煤≤12%工况下的磨煤机研磨能力。注2：磨煤机最大阻力为4.5kPa（平原地区）。注3：表中电动机使用系数（S.F）均为1.15。表2带动态分离器的单出口碗式磨煤机基本参数磨碗
HPS583/Dym
HPS603/Dyn
HPS623/Dyn
HPS643/Dyn
HPS663/Dyn
公称直径
公称直径
入磨粒度
基本出力
入口空气
磨碗转速
电动机
额定功率
参考重量
HPS683/Dyn
HPS703/Dyn
HPS723/Dyn
HPS743/Dyn
HPS763/Dym
.HPS783/Dyn
HPS803/Dyn
HPS823/Dyn
HPS843/Dyn
HPS863/Dyn
HPS883/Dyn
HPS903/Dyn
HPS923/Dyn
HPS943/Dyn
HPS963/Dyn
HPS983/Dyn
HPS1003/Dyn
HPSi023/Dyn
HPS1043/Dyn
HPS1063/Dyn
HPS1103/Dyn
HPS1163/Dyn
HPS1203/Dyn
HPS1263/Dyn
HPS1303/Dyn
公称直径
带动态分离器的单出口碗式磨煤机基本参数（续）磨辊
公称直径
入磨粒度
基本出力
入口空气
磨碗转速
JB/T10993--2010
电动机
额定功率
参考重量
注1：表中的基本出力是指煤的哈氏可磨度系数为-55；煤粉细度为通过开孔尺寸为0.075mm筛子的过筛率为78.5%；煤的收到基全水分：对高挥发分烟煤≤8%，对低挥发分烟煤≤12%工况下的磨煤机研磨能力。注2：磨煤机最大阻力为5.0kPa（平原地区）。注3：表中电动机使用系数（S.F）均为1.15。4技术要求
4.1磨煤机的设计、制造应符合本标准的规定；并按经规定程序批准的图样与技术文件制造，4.2磨煤机的焊接件、铸钢件、锻件、切削加工件、装配及配管除满足设计图样及技术文件的要求外还应分别符合JB/T5000.3、JB/T5000.6、JB/T5000.8、JB/T5000.9、JB/T5000.10、JB/T5000.11中的规定。
4.3磨煤机的结构应保证：
JB/T10993-2010
a）研磨部件之间应无真接金属接触，运转平稳：b）在出力范围内，煤粉细度可作线性调节，应符合系统工艺的要求；c）粗粒煤块应能返回磨碗重新磨碎至符合规定的粒度：d）磨辊装置应翻转灵活，易磨损件应更换方便：e）同种型号磨煤机的易磨损件均应具有互换性：f）静态分离器的折向门调节应灵活、可靠，并标有开度指示及开关方向：g）动态分离器转子转速可实现在线自动调节，变频器应有足够的变频范围，正常变频范围为10Hz～50Hz，传动装置应有足够的强度，运行平稳，安装维护方便；h）机体各接合面应密封，不允许出现漏粉现象。4.4磨煤机应能满足系统的防爆要求，其处壳应能承受345kPa的爆炸力。4.5带静态分离器的磨煤机最天阻力为4.5kPa(乎原地区），带动态分离器的磨煤机最大阻力为5.0kPa（平原地区）。
4.6磨煤机最小出力为最太出力的25%4.7静态分离器顶盖成形后，应进行消除应力处理。动态分离器的转子体部件应进行静平衡试验，其平衡精度应符合GB/T9239.1-2006中G16的规定。4.8分离器体的焊缝应进行磁粉检测，并符合JB/T4730.4--2005的II级的规定4.9行星减速器的止推滑动轴承正常工作温度不应高于润滑油温度15℃，最高不应超过75℃。4.10磨煤机磨辊装置、弹簧变加载装置（液压变加载装置）、行星减速器、动态分离器装置以及磨碗传动装置与机体间隙部分应采用机械、空气双重密封4.11行星减速器正常工作时润滑油温度为45℃～55℃，最高不应超过60℃。4.12动态分离器的轴承正常工作温度为40℃～80℃，最高不应超过933℃。
3行星减速器不允许漏油。
4.14在正常工作情况下，进入蘑煤机的非破碎物应能自动排出。4.15磨煤机出口温度：研磨贫煤时，一般不应高于110℃；研磨烟煤时，不应高于95℃；研磨褐煤时，不应高于75℃。
4.16磨煤机电动机的制造应符合_JB/T_7128.的规定。磨煤机空载运转时的噪声声压级不应超过85dB（A）。4.17
侧机体底衬板与刮板间隙应保证在（8土1.5）mm范围内。磨煤机机体上应设有防爆蒸汽（或惰性气体）接口。动态分离器叶片转子在正常使用条件下使用寿命不少于35~000h。磨辊辊套、磨碗衬板和刮板在4.20
正常使用条件下使用寿命不少于10000h。4.21磨煤机第一次大修前的使用寿命不少于15000h。4.22成套磨煤机应包括机器本体、行星减速器、电动机、联轴器、密封风机、地脚螺栓、安装底板、润滑系统和专用工具。
4.23每台磨煤机应随机提供合格证、使用说明书、基础图、外形图和装箱单。5试验方法
5.1磨煤机的出力检测，取每小时进入磨煤机的平均煤量，该平均煤量从可以校正的给煤机来测定，实际产量由整个制煤粉系统决定。如实际研磨的煤种同技术协议上规定的不-一致，允许按照选型计算公式对磨煤机出力进行修正。
5.2磨煤机出口温度用温度计或热电偶电位计测定，并取其试验时间内的平均值。5.3磨煤机噪声按GB/T3768的规定进行检测。5.4磨煤机空气流量，用流量测量装置测量。6
5.5磨煤机煤粉细度用开孔尺寸为0.075mm的筛网筛分检测。JB/T10993—2010
5.6动态分离器轴承温度、行星减速器中的止推滑动轴承和润滑油温度用热电偶电位计测定。6检验规则
6.1产品须经制造厂检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。6.2磨煤机应在制造厂进行空负荷试车，试车时间不少于2h，并检查下列项目：a）磨碗叶轮与分离器体无碰撞；b）侧机体底衬板与刮板间隙应符合4.18的规定；c）静态分离器的折向门动作灵活、可靠，开口度一致；d）润滑系统运转正常，不允许出现漏油现象；e）噪声应符合4.17的规定；
f）动态分离器轴承温度应符合4:12-的规定；g）动态分离器转子体转动的静平衡精度应符合4.7的规定。6.3磨煤机在现场安装调试后进行性能试验，检验频目如下：a）.出力的检测，其数值应符合表1或表2的规定；b）出口温度的检测，应符合4.15的规定；c）煤粉细度的检测：
d）入口空气流量的检测，其数值应符合表1或表2的规定。7标志、包装、运输、贮存
每台磨煤机应在明显部位固定产品标牌，其型式与尺寸应符合GB/T13306的规定。标牌应有如下标志：
a）产品名称和型号：
b）主要技术参数：
c）产品执行标准编号
d）制造厂名称及地址：
e）制造日期及出厂编号。
7.2’磨煤机电动机应有表示旋转方向的标记.7.3磨煤机包装应符合JB/T5000.13.的规定。每箱均应有标志其内容如下：a）收货站及收货单位名称；
b）发货站及发货单位名称；
c）合同号、产品名称及型号；
d）毛重、净重、箱号及外形尺寸；e）储运图示标志及起吊作业标记。7.4磨煤机应按装箱单分箱包装，应能满足水路与陆路运输要求。储运标志应符合GB/T191的规定7.5磨煤机在长期保管中，应放在通风良好的室内或棚下，严禁日晒雨淋。封存期间应按照制造厂提供的使用说明规定的要求进行定期维护，不使零件锈蚀和损坏。中华人民共和国
