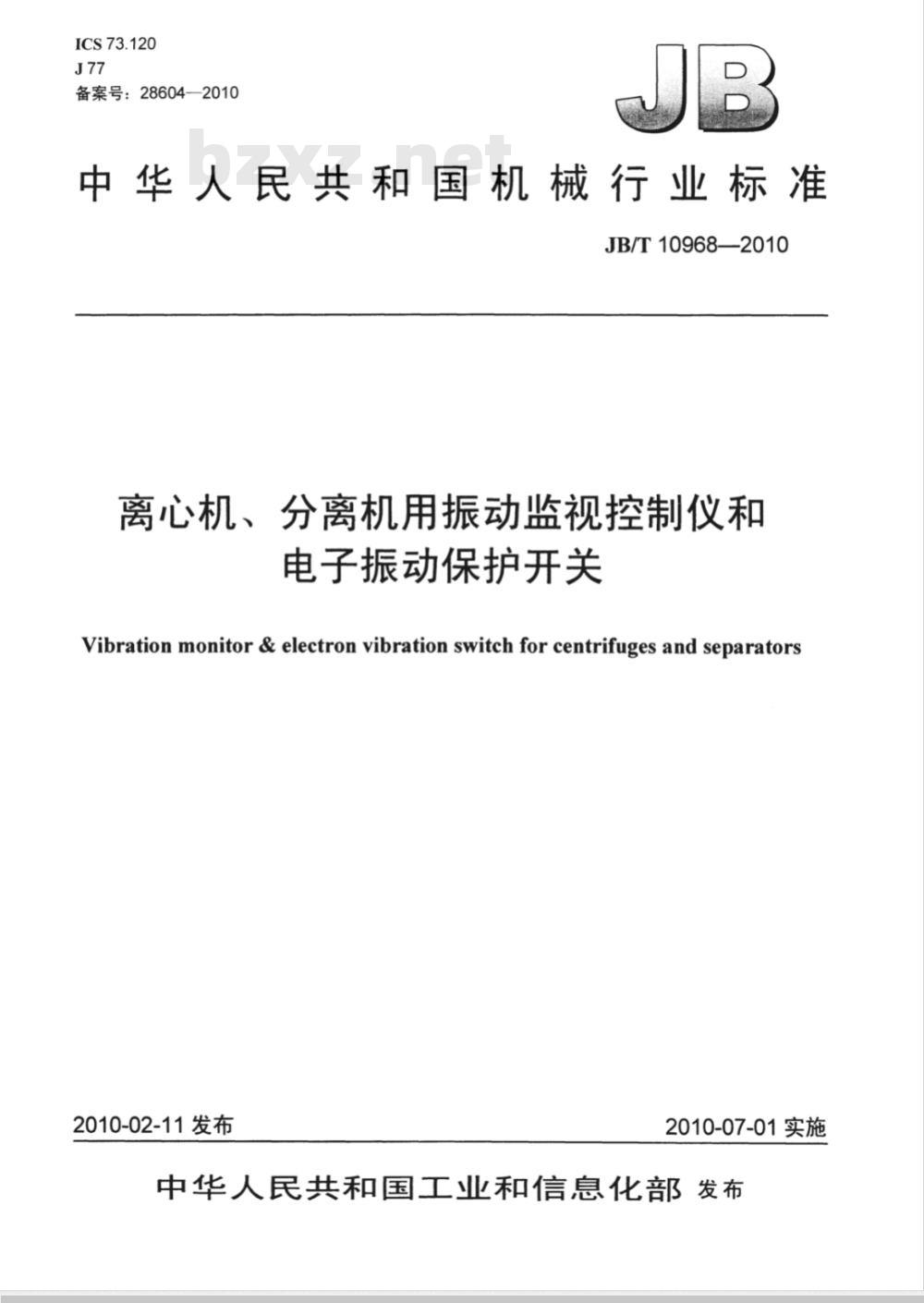

【机械行业标准(JB)】 离心机、分离机用振动监视控制仪和电子振动保护开关

ICS73.120
备案号：28604—2010
中华人民共和国机械行业标准　JB/T 10968—2010
离心机、分离机用振动监视控制仪和电子振动保护开关
Vibration monitor & electron vibration switch for centrifuges and separators2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，

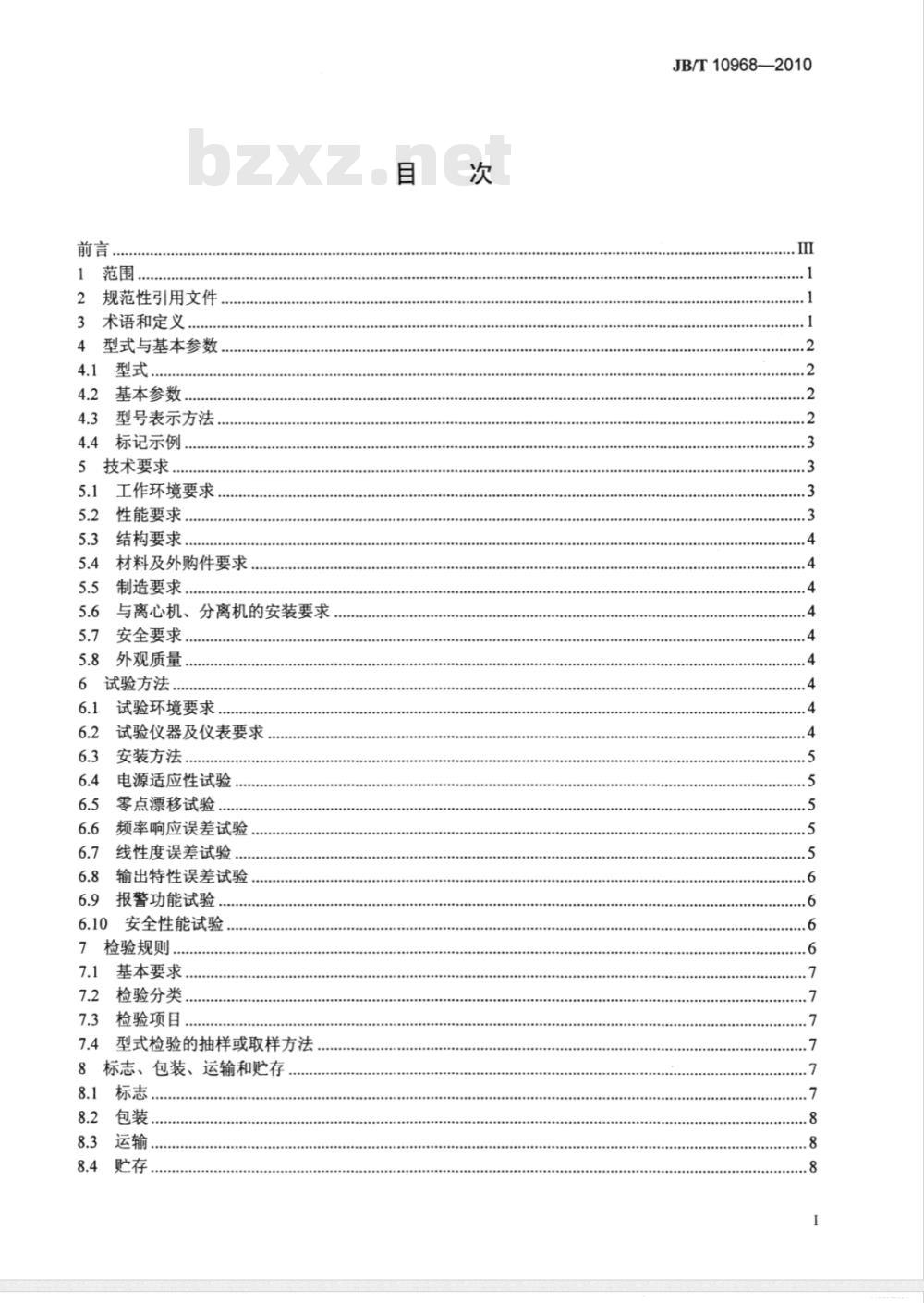

范围…
规范性引用文件
术语和定义
型式与基本参数
4..型式..
4.2基本参数...
4.3型号表示方法
4.4标记示例
5技术要求
5.1工作环境要求
性能要求，
结构要求
材料及外购件要求
制造要求
与离心机、分离机的安装要求
安全要求
5.8外观质量，
试验方法
试验环境要求
试验仪器及仪表要求
安装方法
电源适应性试验
零点漂移试验，
频率响应误差试验
线性度误差试验
输出特性误差试验
报警功能试验
安全性能试验
检验规则.
基本要求，
检验分类
检验项目
型式检验的抽样或取样方法
8标志、包装、运输和贮存
包装，
JB/T10968—2010

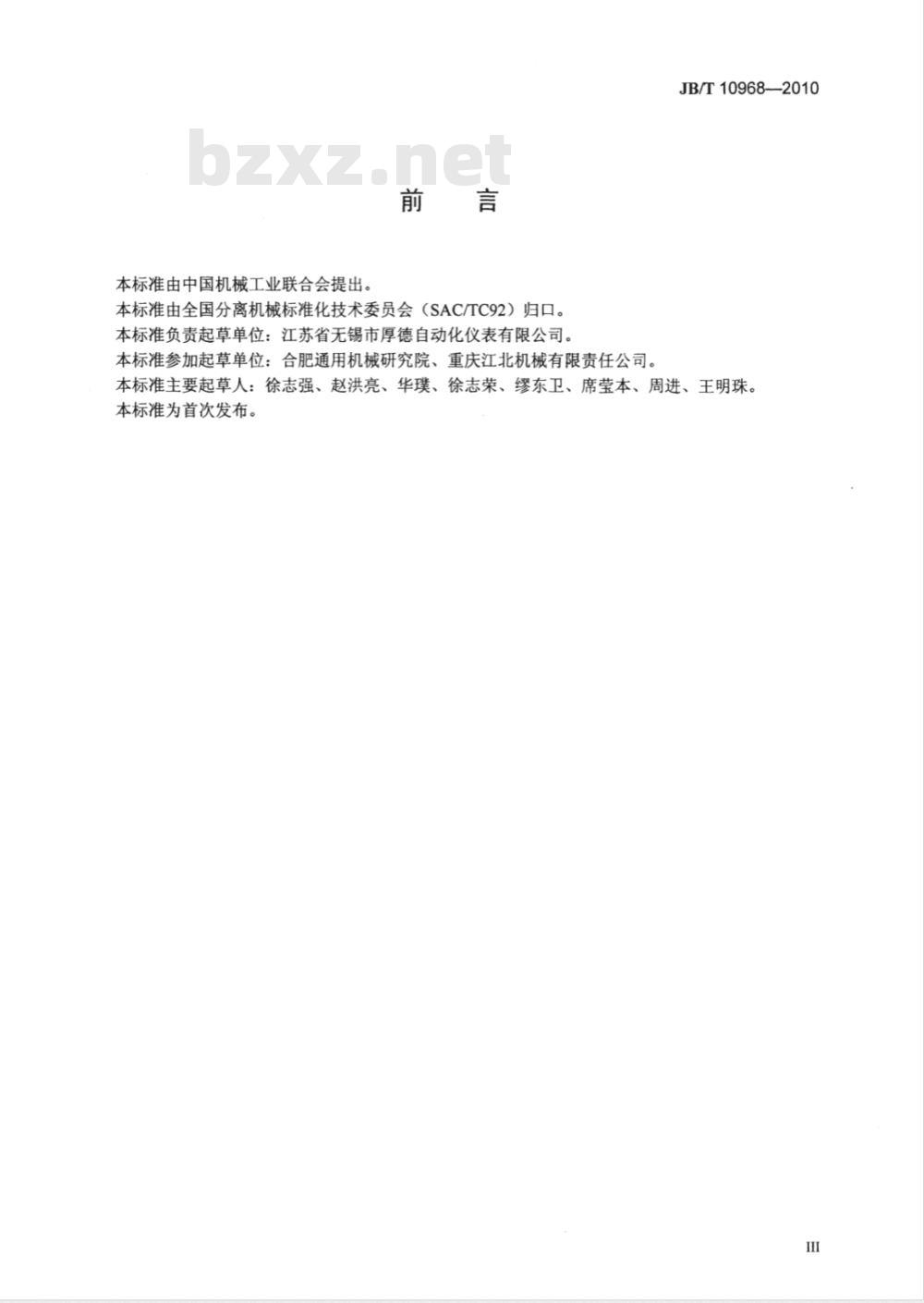

本标准由中国机械工业联合会提出。前言
本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。本标准负责起草单位：江苏省无锡市厚德自动化仪表有限公司。本标准参加起草单位：合肥通用机械研究院、重庆江北机械有限责任公司。JB/T10968—2010
本标准主要起草人：徐志强、赵洪亮、华璞、徐志荣、缪东卫、席莹本、周进、王明珠。本标准为首次发布。

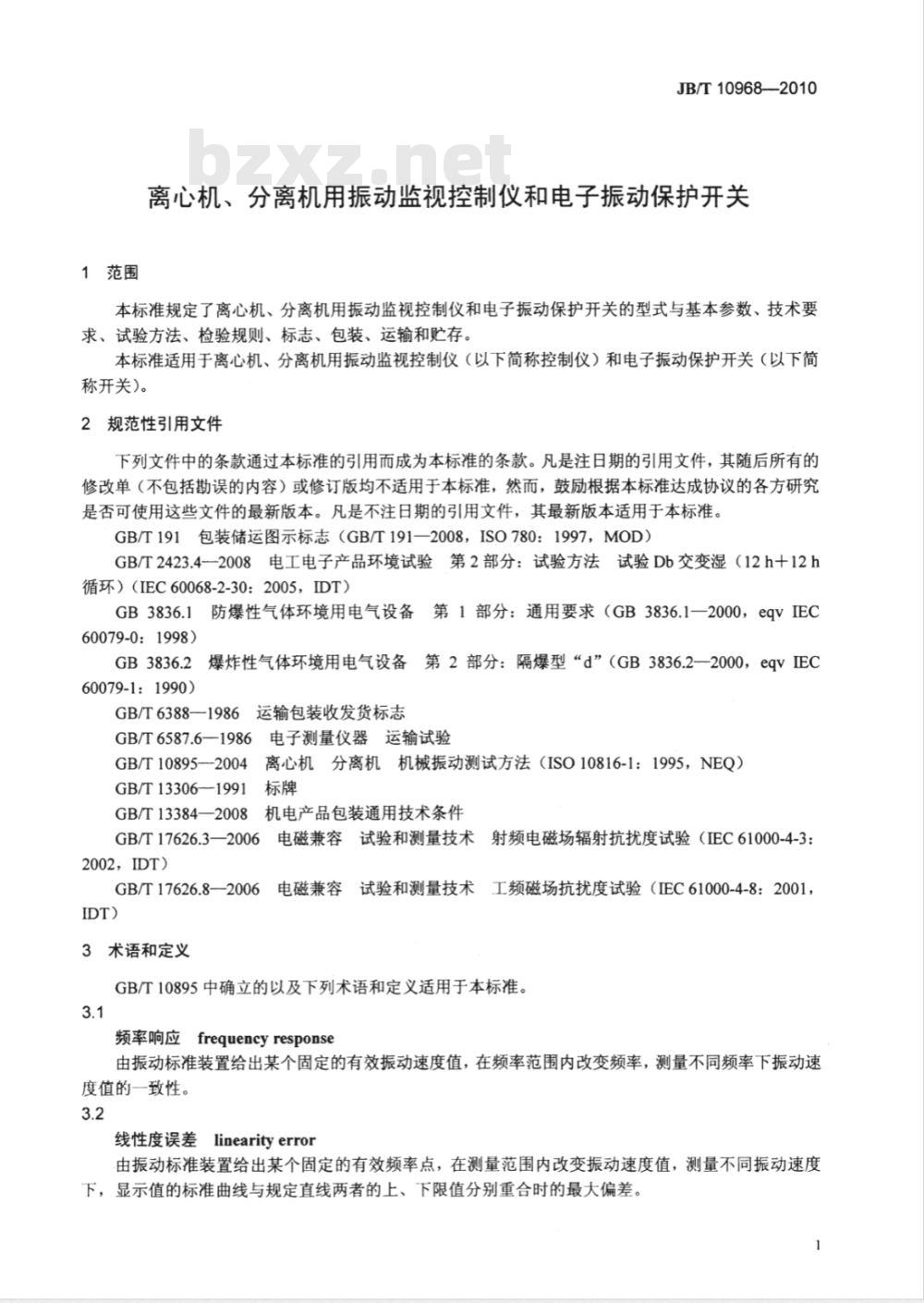

1范围
JB/T10968—2010
离心机、分离机用振动监视控制仪和电子振动保护开关本标准规定了离心机、分离机用振动监视控制仪和电子振动保护开关的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于离心机、分离机用振动监视控制仪（以下简称控制仪）和电子振动保护开关（以下简称开关)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T2423.42008电工电子产品环境试验第2部分：试验方法试验Db交变湿（12h十12h循环）（IEC60068-2-30：2005，IDT）GB3836.1防爆性气体环境用电气设备第1部分：通用要求（GB3836.1一2000，eqVIEC60079-0：1998)
爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2一2000，eqvIECGB3836.21
60079-1：1990)
运输包装收发货标志
GB/T6388—1986
GB/T6587.6—1986电子测量仪器运输试验离心机分离机机械振动测试方法（ISO10816-1：1995，NEQ）GB/T108952004
GB/T13306—1991
GB/T13384—2008机电产品包装通用技术条件GB/T17626.3—2006
2002IDT）
GB/T17626.8—2006
3术语和定义
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-3：电磁兼容试验和测量技术工频磁场抗扰度试验（EC61000-4-8：2001，GB/T10895中确立的以及下列术语和定义适用于本标准。3.1
频率响应frequencyresponse
由振动标准装置给出某个固定的有效振动速度值，在频率范围内改变频率，测量不同频率下振动速度值的一致性。
线性度误差linearityerror
由振动标准装置给出某个固定的有效频率点，在测量范围内改变振动速度值，测量不同振动速度下，显示值的标准曲线与规定直线两者的上、下限值分别重合时的最大偏差。1
JB/T10968—2010

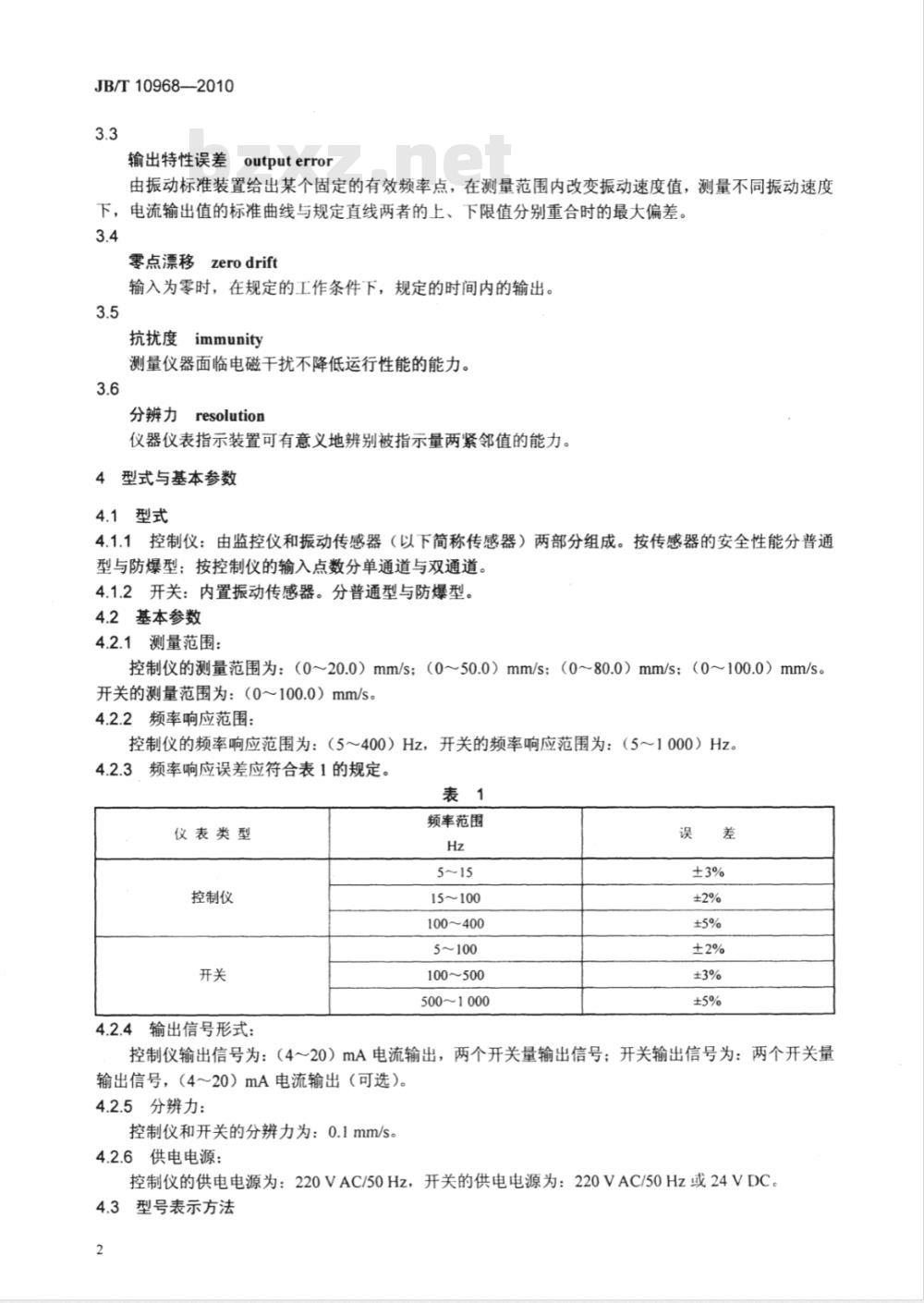

输出特性误差outputerror
由振动标准装置给出某个固定的有效频率点，在测量范围内改变振动速度值，测量不同振动速度下，电流输出值的标准曲线与规定直线两者的上、下限值分别重合时的最大偏差。3.4
zerodrift
零点漂移
输入为零时，在规定的工作条件下，规定的时间内的输出。3.5
抗扰度immunity
测量仪器面临电磁干扰不降低运行性能的能力。3.6
分辨力resolution
仪器仪表指示装置可有意义地辨别被指示量两紧邻值的能力。4型式与基本参数
4.1型式
4.1.1控制仪：由监控仪和振动传感器（以下简称传感器）两部分组成。按传感器的安全性能分普通型与防爆型；按控制仪的输入点数分单通道与双通道。4.1.2开关：内置振动传感器。分普通型与防爆型。4.2基本参数
4.2.1测量范围：
控制仪的测量范围为：（020.0）mm/s；（0~50.0）mm/s；（0~80.0）mm/s；（0~100.0）mm/s。开关的测量范围为：（0~100.0）mm/s。4.2.2频率响应范围：
控制仪的频率响应范围为：（5～400）Hz，开关的频率响应范围为：（5～1000）Hz。4.2.3频率响应误差应符合表1的规定。表1
仪表类型
控制仪
4.2.4输出信号形式：
频率范围
15~100
100～400
100~500
500~1000
控制仪输出信号为：（4～20）mA电流输出，两个开关量输出信号；开关输出信号为：两个开关量输出信号，（4～20）mA电流输出（可选）。4.2.5分辨力：
控制仪和开关的分辨力为：0.1mm/s。4.2.6供电电源：
控制仪的供电电源为：220VAC/50Hz，开关的供电电源为：220VAC/50Hz或24VDC。4.3型号表示方法
4.3.1控制仪的型号具体表示方法如下：ZDA --□
B：防爆（传感器），普通型不表示1：单通道2：双通道
测量范围最大值，单位为mm/s
离心机、分离机用振动控制仪
4.3.2开关的型号具体表示方法如下：ZDB -口-口
B：防爆，普通型不表示
电源（D、24VDCA、220VAC）
测量范围最大值，单位为mm/s
离心机、分离机用振动开关
4.4标记示例
a）单通道控制仪，测量范围为（0～20.0）mm/s，配防爆传感器：ZDA20-1-B型控制仪；
b）电源为24VDC的防爆开关，测量范围为（0～50.0）mm/s:ZDB50-D-B型开关。
5技术要求
5.1工作环境要求
JB/T10968—2010
5.1.1在温度为0℃～65℃，周围环境相对湿度不大于90%，监控仪应能正常工作。5.1.2在温度为-30℃～120℃，周围环境相对湿度不大于95%的条件下，传感器应能正常工作。5.1.3在温度为-20℃～80℃，周围环境相对湿度不大于95%的条件下，开关应能正常工作。5.2性能要求
5.2.1电源适应性
额定电压为220VAC，当电压在187V～242V范围内波动时，控制仪和开关应能正常工作；额定电压为24VDC，当电压在18V～30V范围内波动时，开关应能正常工作。5.2.2零点漂移
控制仪和开关在正常工作条件下，示值的零点漂移应不超过两个分辨力。5.2.3频率响应误差
控制仪和开关的频率响应误差应符合表1的规定。5.2.4线性度误差
控制仪和开关的线性度误差为：±1%。5.2.5输出特性误差
控制仪和开关的输出特性误差为：土1%。5.2.6报警点输出误差
控制仪和开关的开关量报警点输出误差应不超过两个分辨力。5.2.7报警功能
JB/T10968—2010
控制仪和开关应具有一级和二级报警功能。当振动速度值已经发生显著变化，需要采取补救措施，机器可继续运行，此时应设置一级报警；当振动速度值继续增大，如机器继续运行，可能会引起损坏，应采取紧急措施减少振动或停机，此时应设置二级报警。报警值在测量范围内应能任意设定。当振动速度达到报警设定值时，控制仪和开关指示灯应发出报警信号，同时继电器动作。5.3结构要求
5.3.1开关、传感器应密封、且防腐处理。5.3.2传感器外壳宜采用不锈钢外壳；开关宜采用全铝合金铸件外壳，防护等级应达到IP54。5.4材料及外购件要求
5.4.1控制仪和开关所采用的材料应符合相应的材料标准，并应有供方的质量合格证明书。5.4.2控制仪和开关所采用的外购件应有供应厂的检验合格证。5.4.3控制仪和开关制造所用材料，允许以性能相同或较优质的材料代替，但必须经设计部门同意。5.5制造要求
5.5.1传感器的活动部件应灵活、无卡涩。5.5.2控制仪和开关的各元件焊接应准确、可靠；各部件装配牢固；信号输入、输出端子应牢固可靠；各功能键操作应灵活、可靠。
5.6与离心机、分离机的安装要求开关和传感器与离心机、分离机的安装应刚性联接，安装位置应符合GB/T10895的规定，5.7安全要求
5.7.1湿热要求
控制仪和开关经湿热试验后，绝缘电阻和绝缘强度应符合5.7.2和5.7.3的规定，外观应符合5.8的规定。
5.7.2电磁兼容
5.7.2.1工频磁场抗扰度
控制仪和开关的工频磁场抗扰度应符合GB/T17626.8中的规定。5.7.2.2射频电磁场辐射抗扰度
控制仪和开关的射频电磁场辐射抗扰度应符合GB/T17626.3的规定。5.7.3运输试验要求
包装后的控制仪和开关应能承受GB/T6587.6规定的运输试验，试验后仍能正常工作。5.7.4防爆要求
对用于存在IIA、IIB、IIC类，T1～T6组可燃性气体、蒸汽与空气混合形成的爆炸危险1区、2区场所的传感器和开关，应符合GB3836.1和GB3836.2的规定。5.8外观质量
5.8.1控制仪和开关外表面应平整、光洁，涂层均匀。5.8.2面板上功能符号应清晰、端正，测量指示值应清楚。5.8.3各功能键应标识明确、易操作。6试验方法
6.1试验环境要求
控制仪和开关的试验应在室温为20℃土5℃，相对湿度不大于85%的室内进行，控制仪的电源电压为：220VAC/50Hz；开关的电源电压为：24VDC或220VAC/50Hz、6.2试验仪器及仪表要求
所有测试用仪器、仪表应经有关计量部门检定合格，并在规定的有效期内。所选仪器、仪表的量程应使测试值在该仪器、仪表满量程的1/3以上。仪器、仪表的技术指标应符合表2的规定。4
振动台、功率放大器与信号发生器组合标准加速度计（包括电荷放大器）交流稳压电源
直流稳压电源
高低温试验箱
5位半数字万用表
正弦信号发生器
耐压测试仪
绝缘电阻表
6.3安装方法
提供振动源
提供标准信号
提供交流稳压电源
提供直流稳压电源
零点漂移试验
测量电压、电流
提供标准信号
耐压测试
绝缘测试
JB/T10968—2010
技术指标
总失真度≤5%，横向运动≤10%
参考灵敏度误差≤0.5%，在5Hz～2000Hz频率范围内灵敏度偏差≤1%
150V~250V，误差≤1%
0~30V，误差≤1%
-30℃～150℃，漂移±0.5℃
精度0.05%
总弦波失真度0.04%，精度±0.5%1500V，精度±1%
500V，精度±2%
在实验室进行控制仪测试时，需将标准加速度计和传感器刚性并列联接于振动台上，应使其感受相同的振动；在进行开关测试时，需将标准加速度计和开关刚性并列联接于振动台上，应使其感受相同的振动。
6.4电源适应性试验
6.4.1将控制仪（或开关）的电源信号线分别接入频率为50Hz，电压为220V的交流电源，电压在187V242V范围内调节，测试其工作状况。6.4.2将开关的电源信号线接入电压为24V的直流电源，电压在18V30V范围内调节，测试其工作状况。
6.5零点漂移试验
用稳压电源供电，仪表预热5min，短路输入信号，调整示值为0，将控制仪（或开关）置于高低温试验箱内，按5.1要求设定最高温度和最低温度，并在此两者之间再均匀地选取不少于五个温度点，在每个温度点上恒温15min，记录相应的显示值、输出值，观察控制仪和开关的变化情况。6.6频率响应误差试验
安装方法参照6.3，采用正弦激振法，在控制仪（或开关）的频率范围内，均匀地或按倍频程选取不少于七个频率值，保持振动速度恒定进行激振，分别记录各频率点的显示值，然后按式（1）计算出频率响应的误差。
式中：
6;=×100%
i；—第i个频率点的频率响应误差，（%)；V一一第i个频率点的振动速度测得值（i=1，2，3，）；V—恒定振动速度标准值。
6.7线性度误差试验
安装方法参照6.3，采用正弦激振法，在控制仪（或开关）的频率范用内选取某一频率点，在振动测量范围内均勾选取不少于七个振动速度值，分别记录各速度点的显示值。然后按式（2）计算出它们的线性度误差。
式中：
,=×100%
（2）
JB/T10968——2010
2:第i个速度点的线性度误差，（%)；V——第i个速度点的振动速度测得值（i=1，2，3，)；Va—第i个速度点的振动速度标准值（i=1，2，3，…)；FS仪表显示满量程值。
6.8输出特性误差试验
安装方法参照6.3，采用正弦激振法，在控制仪的频率范围内选取某一频率点，在振动测量范围内均匀选取不少于七个振动速度值，分别测出各速度点的电流输出值。然后按式（3）计算出它们的输出特性误差。
式中：
s==×100%
si——第i个速度点的电流线性误差，（%)；I—一第i个速度点的电流测得值（i=1，2，3，…）；Ia—第i个速度点的电流标准值（i=1，2，3，)；Im-—电流输出满量程值。
6.9报警功能试验
在量程范围内给控制仪（或开关）设定两个报警值，输入模拟振动速度信号并调节其大小，当输入信号达到报警值时，在两个分辨力范围内，观察控制仪（或开关）报警指示灯是否发出报警信号，测量继电器是否动作。
6.10安全性能试验
6.10.1湿热要求试验
控制仪（或开关）应先在试验工作条件下放置24h，然后放进湿热箱内，并使湿热箱根据GB/T2423.4规定的顺序和要求进行第二个循环的温、湿变化。在第一循环的高温（53℃～57℃）、高湿（90%～96%）开始2h和第二循环的高温、高湿最后2h，控制仪（或开关）需通电，观察其是否工作。试验结束后，将控制仪（或开关）断电后从湿热箱中取出，检查是否有飞弧现象、冷凝水聚集和元器件损坏，然后2h内进行5.7.2和5.7.3的测试。试验结束后用目测的方法检验5.8的规定，6.10.2电磁兼容试验
6.10.2.1工频磁场抗扰度试验
试验应在50Hz～60Hz的交流电产生的磁场强度为100A/m的磁场中进行。试验时，将监控仪（或开关）放到磁场线圈的中心工作台上，给受试仪表加50%量程的信号，允许用信号发生器加信号，信号源和标准仪器应离开磁场至少3m，转动中心台和磁场线圈，使仪表处在不同方向的试验磁场中，观察监控仪（或开关）在该条件下的示值和输出信号的变化量。对传感器进行试验时，必须保证其不受振动，测量传感器在该条件下输出信号的变化量。6.10.2.2射频电磁场辐射抗扰度试验试验应在频率为400MHz～960MHz，电场强度为10V/m的电磁场中进行。试验时，将控制仪（或开关）应放置在屏蔽室内的绝缘试验台上，必须保证受试仪表和传感器不受振动，引线暴露在电磁场的距离为1m，其余部分套上射频损耗铁氧体管，然后用1kHz的正弦波对射频信号80%的幅度调制后进行扫描试验，各个侧面均应试验，观察控制仪（或开关）在该条件下的示值和输出信号的变化量。
6.10.3运输试验
按GB/T6587.6规定进行。流通条件等级：3级。7检验规则
基本要求
JB/T10968—2010
每台控制仪和开关需经生产单位检验部门按本标准及技术文件检验合格后，附上产品合格证和使用说明书方可出厂。
7.2检验分类
控制仪和开关的检验分出厂检验和型式检验两类。产品应逐台进行出厂检验，有下列情况之一时，应进行型式检验：
a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）产品长期停产后，恢复生产时；d）出厂检验结果与上次型式检验有较大差异时：e）国家质量监督机构提出进行型式检验的要求时。7.3检验项目
控制仪和开关的各类检验应符合表3的规定。表3
检验项目
电源适应性
零点漂移
频率响应误差
线性度误差
输出特性误差
报警点输出误差
报警功能www.bzxz.net
外观质量
湿热要求
电磁兼容
运输试验
技术要求条款
试验方法条款
注：△表示应进行检验；O表示按需要进行检验，一表示不需要进行检验。型式检验的抽样或取样方法
出厂检验
型式检验的样本在出厂检验合格的产品中随机抽取10%进行，应不少于一台。标志、包装、运输和购存
8.1标志
型式检验
每台控制仪和开关应在明显部位设有固定耐久性产品标牌，标牌的尺寸和技术要求应符合GB/T13306的规定，标牌上应标出下列内容：a）控制仪（或开关）的型号及名称。b）主要技术参数：
电源；
量程（或报警点）。
c）制造日期及编号。
d）制造厂名称。
e）防爆产品应注明：防爆标志及防爆合格证编号。7
JB/T10968—2010
2包装
8.2.1控制仪和开关的包装标志，应符合GB/T191的规定。2控制仪和开关的包装应符合GB/T13384的规定。8.2.2
包装箱外的收发货标志，应符合GB/T6388的规定，4控制仪和开关出厂必须有下列文件，并且应随机提供附件：8.2.4
a）装箱单；
b）产品测试报告单；
c）产品质量合格证；
d）产品使用说明书；
e）随机附件。
8.3运输
控制仪和开关在装运过程中不得翻滚和倒置，并不得与腐蚀性物质混装。运输中应有防止日晒、雨淋及防止激烈碰撞的措施。
8.4购存
控制仪和开关应存在相对湿度不大于80%、温度不高于40℃、且通风良好的室内。周围无强磁场作用，并不得与腐蚀性物质混合贮存。8
