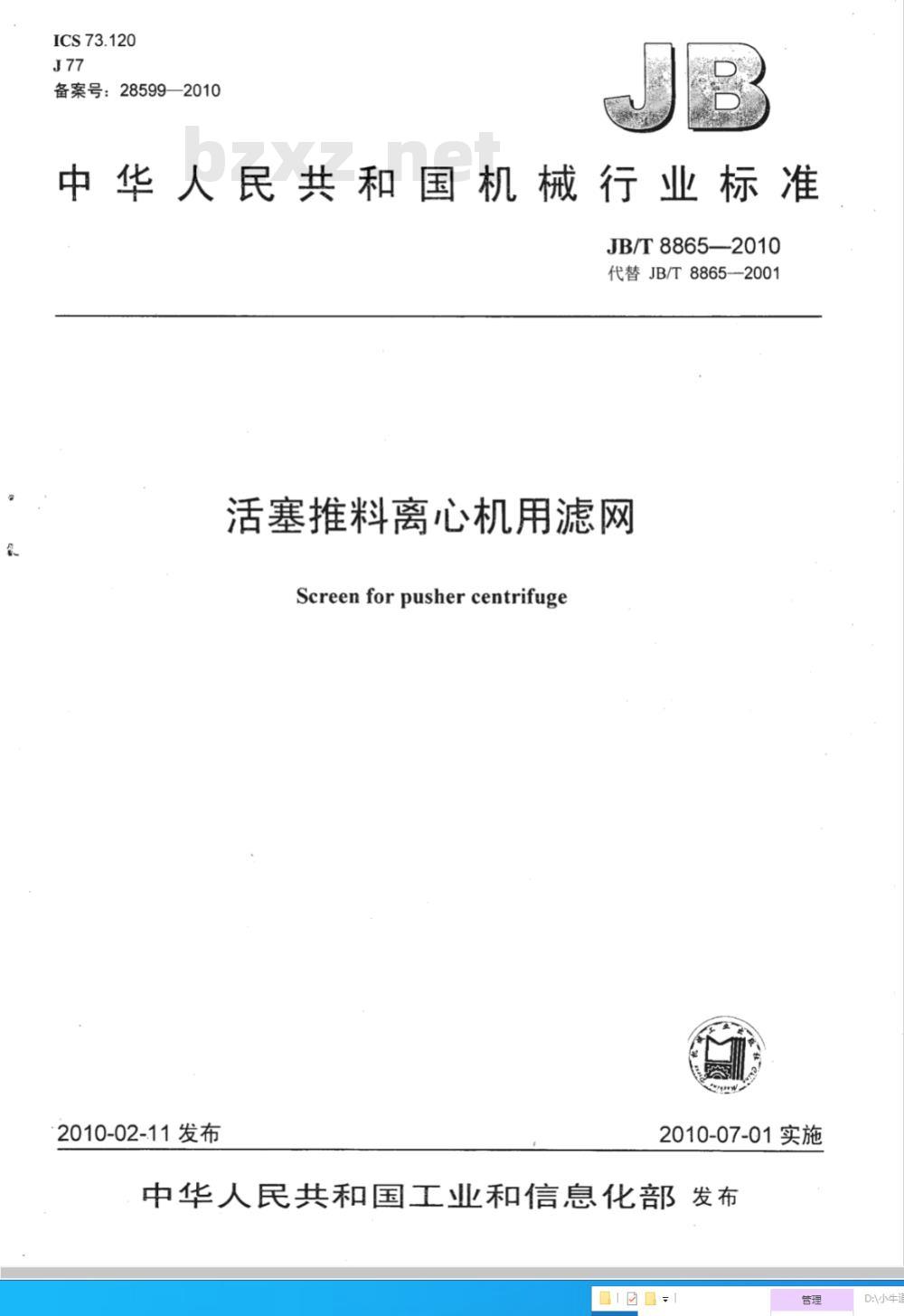

【机械行业标准(JB)】 活塞推料离心机用滤网

ICS73.120
备案号：28599—2010
中华人民共和国机械行业标准
JB/T8865—2010
代替JB/T8865—2001
活塞推料离心机用滤网
Screen for pusher centrifuge2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布管理
D:/小牛道

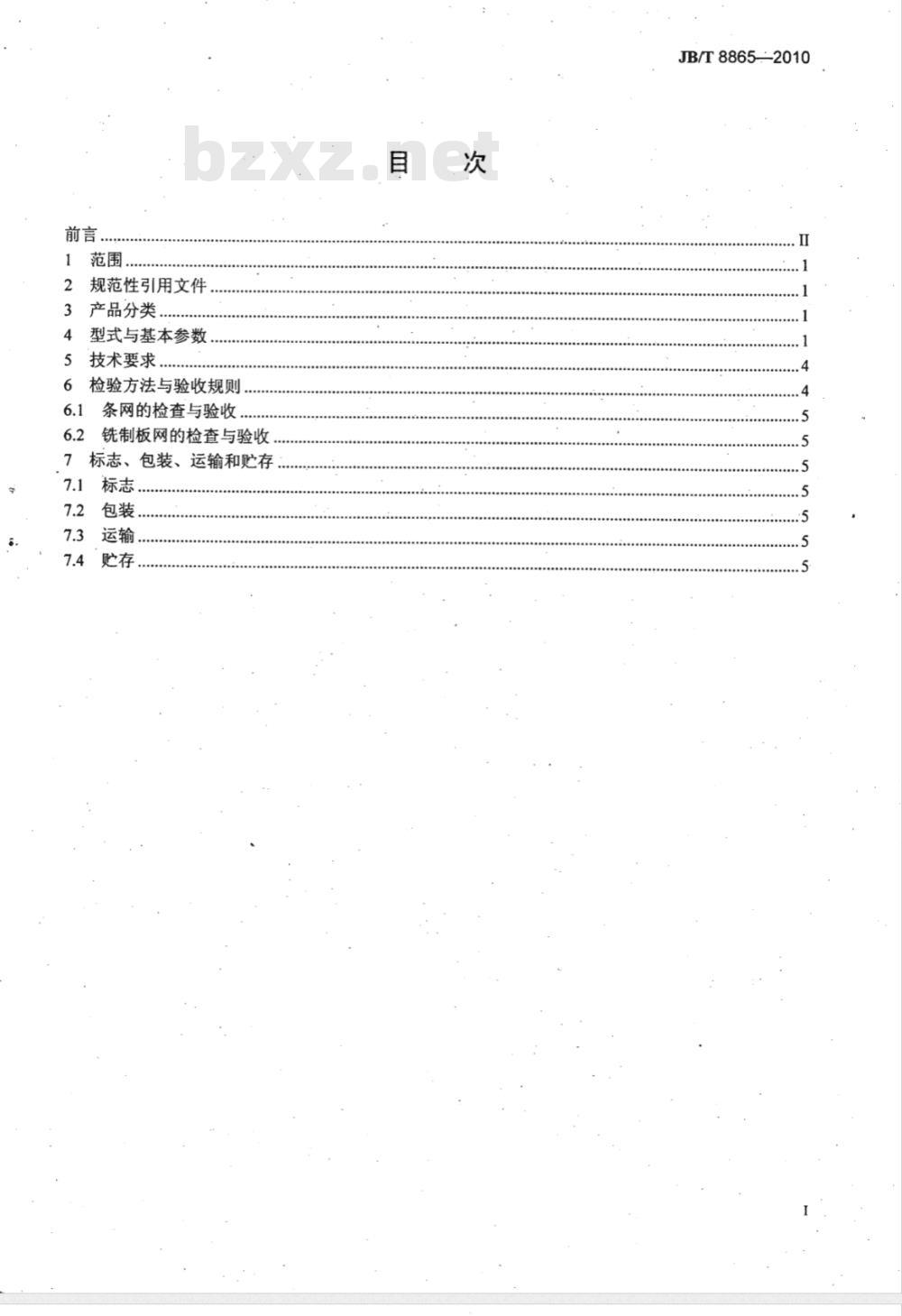

前言。
规范性引用文件，
产品分类.…
型式与基本参数
技术要求.
检验方法与验收规则
条网的检查与验收
铣制板网的检查与验收
标志、包装、运输和贮存
标志，
包装，
JB/T 8865--2010
JB/T8865—2010

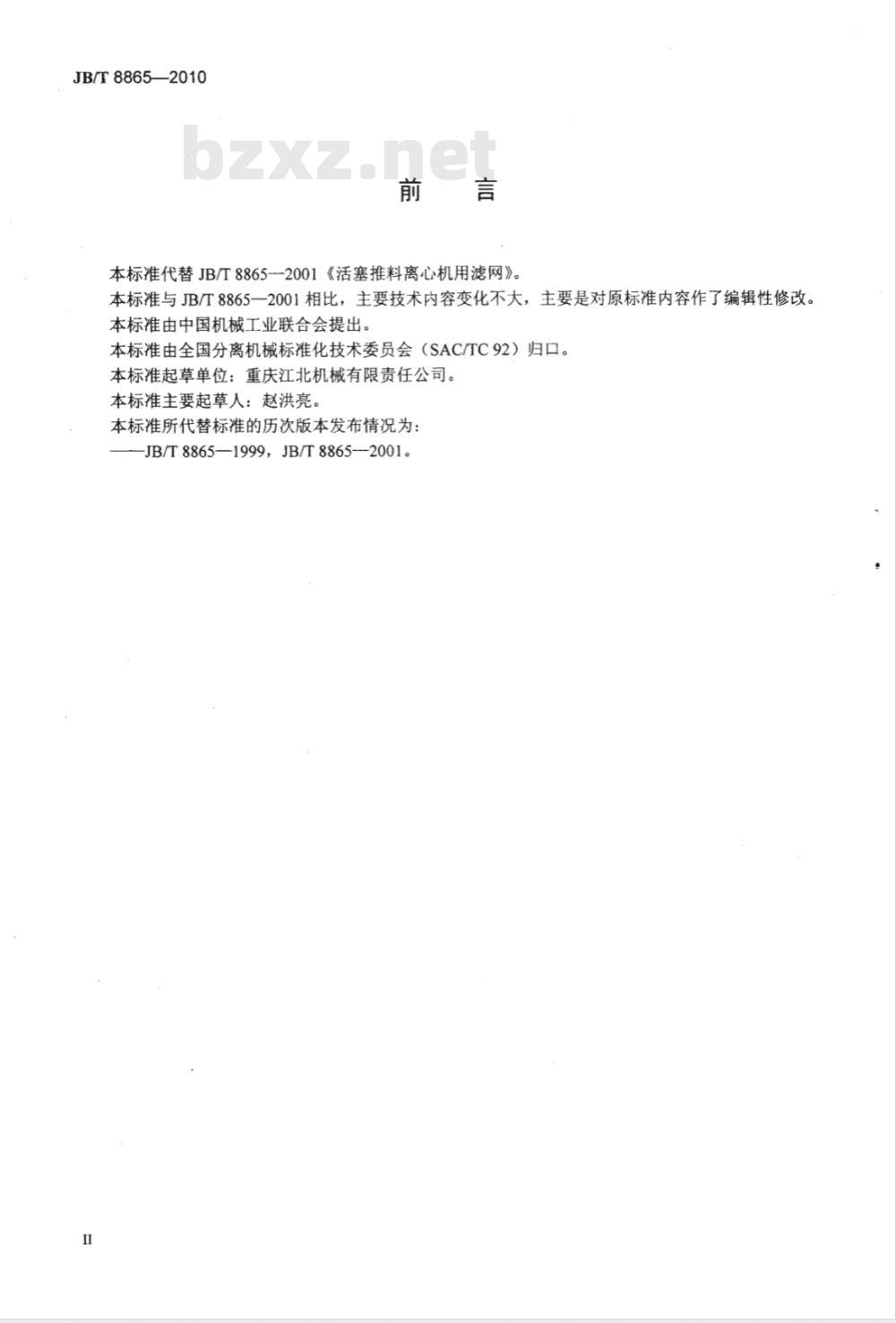

本标准代替JB/T8865—2001《活塞推料离心机用滤网》。本标准与JB/T8865一2001相比，主要技术内容变化不大，主要是对原标准内容作了编辑性修改。本标准由中国机械工业联合会提出。本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。本标准起草单位：重庆江北机械有限责任公司。本标准主要起草人：赵洪亮。
本标准所代替标准的历次版本发布情况为：JB/T8865—1999，JB/T8865--2001。I

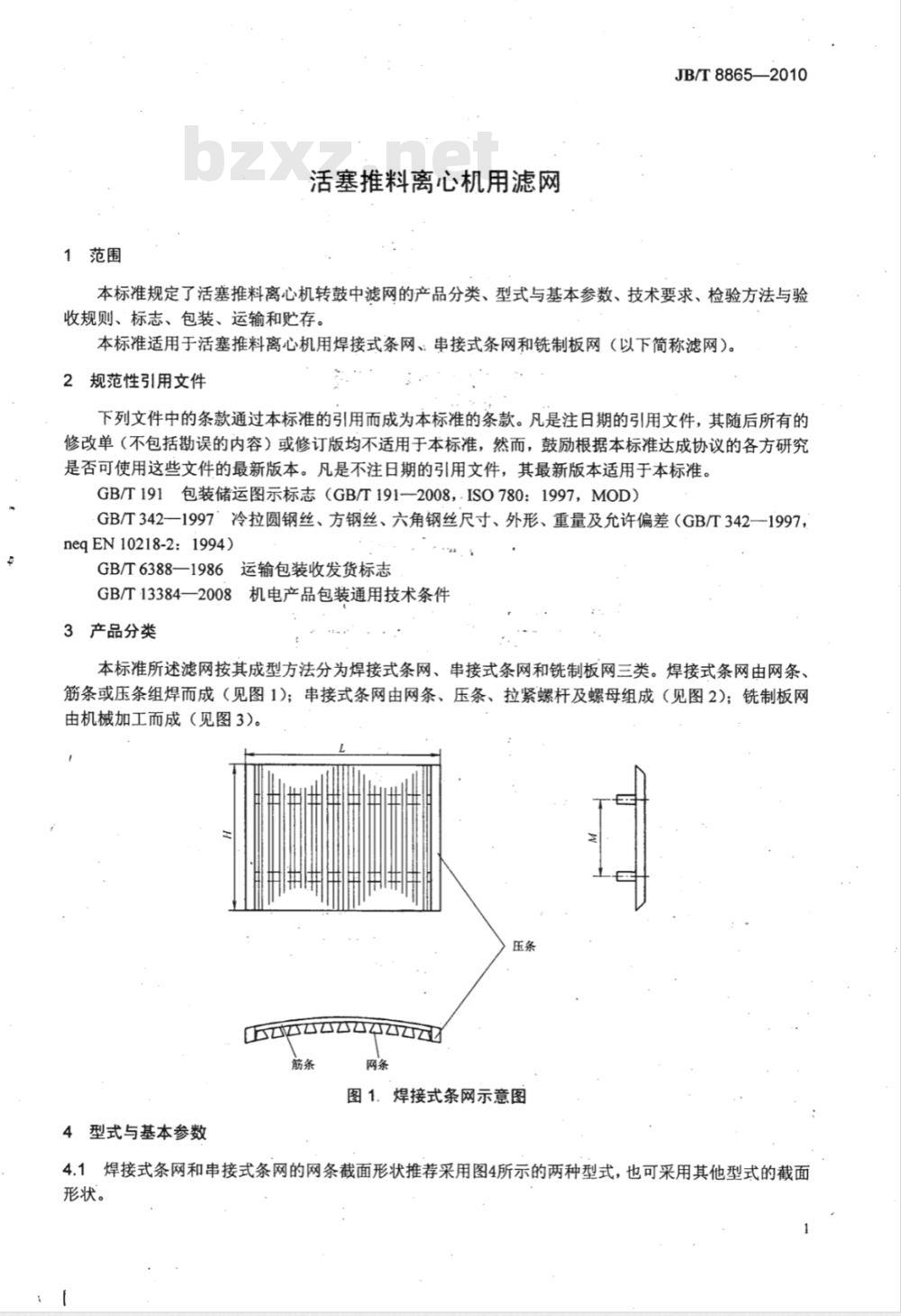

活塞推料离心机用滤网
JB/T8865—2010
本标准规定了活塞推料离心机转鼓中滤网的产品分类、型式与基本参数、技术要求、检验方法与验收规则、标志、包装、运输和贮存。本标准适用于活塞推料离心机用焊接式条网、串接式条网和铣制板网（以下简称滤网）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T342一1997＇冷拉圆钢丝、方钢丝、六角钢丝尺寸、外形、重量及允许偏差（GB/T342—1997，neqEN10218-2：1994)
GB/T6388—1986运输包装收发货标志GB/T13384—2008机电产品包装通用技术条件3产品分类
本标准所述滤网按其成型方法分为焊接式条网、串接式条网和铣制板网三类。焊接式条网由网条、筋条或压条组焊而成（见图1)；串接式条网由网条、压条、拉紧螺杆及螺母组成（见图2)；铣制板网由机械加工而成（见图3)。
4型式与基本参数
图1．焊接式条网示意图
4.1焊接式条网和串接式条网的网条截面形状推荐采用图4所示的两种型式，也可采用其他型式的截面形状。
JB/T8865—2010
拉紧螺杆及螺母

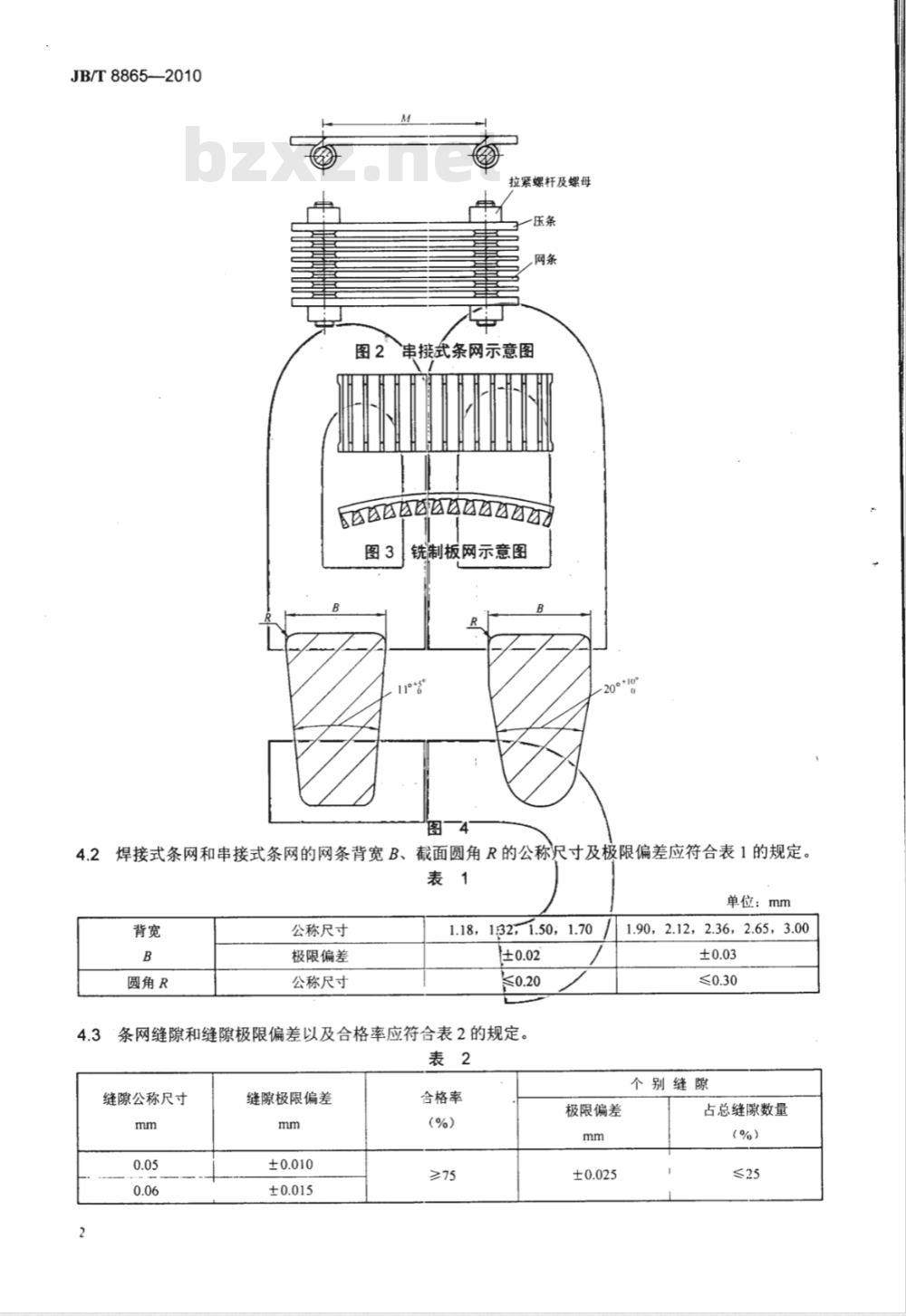

患接式条网示意图
12224242227
铣制板网示意图
4.2焊接式条网和串接式条网的网条背宽B、截面圆角R的公称尺寸及极限偏差应符合表1的规定。表1
单位：mm
圆角R
公称尺寸
极限偏差
公称尺寸
1.18，132，1.50，1.70
条网缝隙和缝隙极限偏差以及合格率应符合表2的规定。表2
缝隙公称尺寸
缝隙极限偏差
合格率
1.90，2.12，2.36，2.65，3.00±0.03
个别缝隙
极限偏差
占总缝隙数量
缝隙公称尺寸
缝隙极限偏差
±0/040
表2（续）
合格率
拉紧螺杆之间的距离以及筋条间距M采用50mm，铣制板网弯曲成型后的背宽、
背宽公称尺寸
缝隙公称尽寸
4.6滤网型号表示方法
4.6.1焊接式条网
□－□
70mm，
极限偏差
85mm。
JB/T8865—2010
个别缝隙
占总缝隙数量
缝隙和缝隙极限偏差以及合格率应符合表3的规定。表3
缝隙极限偏差
合格率
个别缝隙
极限偏差
缝隙宽度公称尺寸×102，单位为mm网条背宽公称尺寸×102，单位为mm焊接式条网
活塞推料离心机
占总缝隙数量
JB/T8865—2010
串接式条网
4.6.3铣制板网
4.7标记示例
口-□
口-口
缝隙宽度公称尺寸×10°，单位为mm网条背宽公称尺寸×10，单位为mm串接式条网
活塞推料离心机
缝隙宽度公称尺寸×10°，单位为mm背宽公称尺寸×102，单位为mm
铣制板网
活塞推料离心机
a）背宽公称尺寸为1.50mm、缝隙宽度公称尺寸为0.15mm的活塞推料离心机用焊接式条网：HH150—15活塞推料离心机用滤网b）背宽公称尺寸为1.90mm、缝隙宽度公称尺寸为0.25mm的活塞推料离心机用串接式条网：HC190—25活塞推料离心机用滤网c）背宽公称尺寸为2.50mm、缝隙宽度公称尺寸为0.25mm的活塞推料离心机用铣制板网：HX250—25活塞推料离心机用滤网5技术要求
5.1活塞推料离心机用滤网应符合本标准的要求，并按经规定程序批准的图样和文件制造。5.2所采用的滤网材料应符合相应的材料标准，并应有供方的质量合格证明书。如无证明书，滤网制造厂应对原材料进行检验，合格者方能采用。焊接式条网的筋条所采用的材料应与网条所用材料相同。用于食品、医药工业过滤的滤网材料应符合国家的有关规定。5.3制造的滤网材料，允许以性能相同或较优质的材料代替，但必须经设计部门同意。5.4制造网条的原材料金属丝表面应光滑，不允许有曲折。制造网条用的冷拉圆钢丝，其直径极限偏差不得低于GB/T342中允许偏差级别10级的规定。5.5铣制板网工作表面粗糙度Ra应不大于1.5μm，条网的网条和压条工作表面粗糙度Ra应不大于3.2μum。
5.6焊接式条网所有焊点应焊牢、焊透、无咬边、裂纹和漏焊等缺陷，并应清除焊渣。5.7串接式条网的拉紧螺杆螺纹工作表面的粗糙度Ra不大于6.3μum。5.8滤网工作表面应平整光滑，无裂纹、飞边与毛刺。条网中任意两相邻网条工作表面高度偏差不得大于0.10mm，整个条网工作表面上，网条工作表面的最大高度偏差不得大于0.25mm。歪扭及弯曲的网条数目不得超过网条总数的2%。5.9组成弧形板条网后，每块条网的两对角线的误差不得大于其实测尺寸的千分之一。5.10每块弧形板条网应在称重后进行平衡配置。每套条网中成对称配置的两弧形板条网之间的重量差不得大于较重的弧形板条网重量的0.2%；而任意互为180。对称配置的两个半圆形条网之间的重量差不得大于较重的弧形板条网重量的0.2%。6检验方法与验收规则
6.1条网的检查与验收
JB/T8865—2010
6.1.1以一台活塞推料离心机用条网为一批量单位，每一批网条和压条应抽出10%作下列检查：a）测量网条的背宽尺寸。用千分尺沿网条长度方向上测量三处，三处应均匀分布，测量结果应符合表1的规定。
b）测量网条的圆角尺寸。用专用样规沿网条长度方向上测量三处，三处应均匀分布，测量结果应符合表1的规定。
c）测量网条和压条的工作表面粗糙度，用粗糙度比较样块测定，测量结果应符合5.5的规定。6.1.2组装成条网后，每台活塞推料离心机用条网中应抽出一块弧形板条网作下列检查：a）检查条网缝隙的合格率。用塞尺在条网工作表面上测量三部分，每部分沿平行筋条母线方向或拉紧螺杆轴线方向任意连续测量100处计算，测量结果应符合表2的规定。b）检查条网两相邻网条工作表面高度偏差。用深度尺或百分表在条网工作表面上测量10处，10处应均匀分布，测量结果应符合5.8的规定。c）检查条网工作面上网条工作表面的最大高度偏差，用深度尺或百分表测量，测量结果应符合5.8的规定。
d）检查条网的对角线偏差，用游标卡尺测量，测量结果应符合5.9的规定。6.2铣制板网的检查与验收
6.2.1测定铣制板网工作表面粗糙度，用粗糙度比较样块测定，测定结果应符合5.5的规定。6.2.2检查铣制板网缝隙的合格率。用塞尺在铣制板网的弧面上任意连续测量50处计算，测量结果应符合表3的规定。当单块铣制板网上缝隙数目不足50条时，允许采用在两块铣制板网上任意连续测量50处来计算缝隙的合格率。
7标志、包装、运输和购存
7.1标志
出厂的滤网产品宜在滤网的适当位置用钢印、喷印或其他方式标上代号，以表明滤网产品的缝隙公称尺寸、滤网的材质以及所配套的活塞推料离心机。7.2包装
7.2.1滤网产品包装箱外的储运图示标志，应符合GB/T191的规定。7.2.2
滤网产品的包扎或装箱应符合GB/T13384的规定，并内附装箱单和产品合格证。7.2.3滤网产品包装箱外的收发货标志，应符合GB/T6388的规定。7.2.4滤网包扎或装箱前要清理干净，箱内应衬有防水材料。7.3运输Www.bzxZ.net
滤网产品在装运过程中不得翻滚和倒置。7.4购存
滤网产品一般应存放在相对湿度不大于80%、温度不高于40℃、没有腐蚀性介质的室内，沿网面垂直方向放置。
