【纺织行业标准(FZ)】 服装CAD电子数据交换格式 第1部分：版样数据

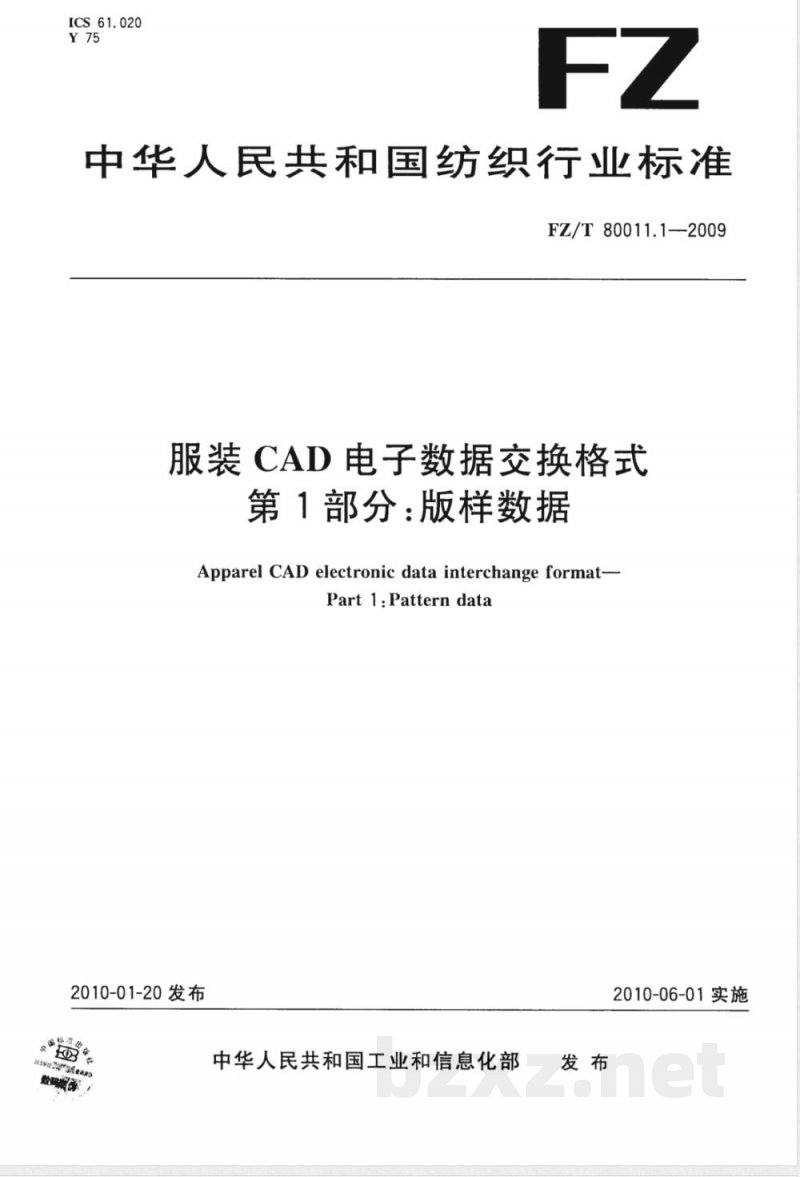

ICS61.020
中华人民共和国纺织行业标准
FZ/T 80011.1—-2009
服装CAD电子数据交换格式
第1部分：版样数据
Apparel CAD electronic data interchange format-Part1:Pattern data
2010-01-20发布
数码器
中华人民共和国工业和信息化部2010-06-01实施
ICS61.020
中华人民共和国纺织行业标准
FZ/T 80011.1—-2009
服装CAD电子数据交换格式
第1部分：版样数据
Apparel CAD electronic data interchange format-Part1:Pattern data
2010-01-20发布
数码器
中华人民共和国工业和信息化部2010-06-01实施

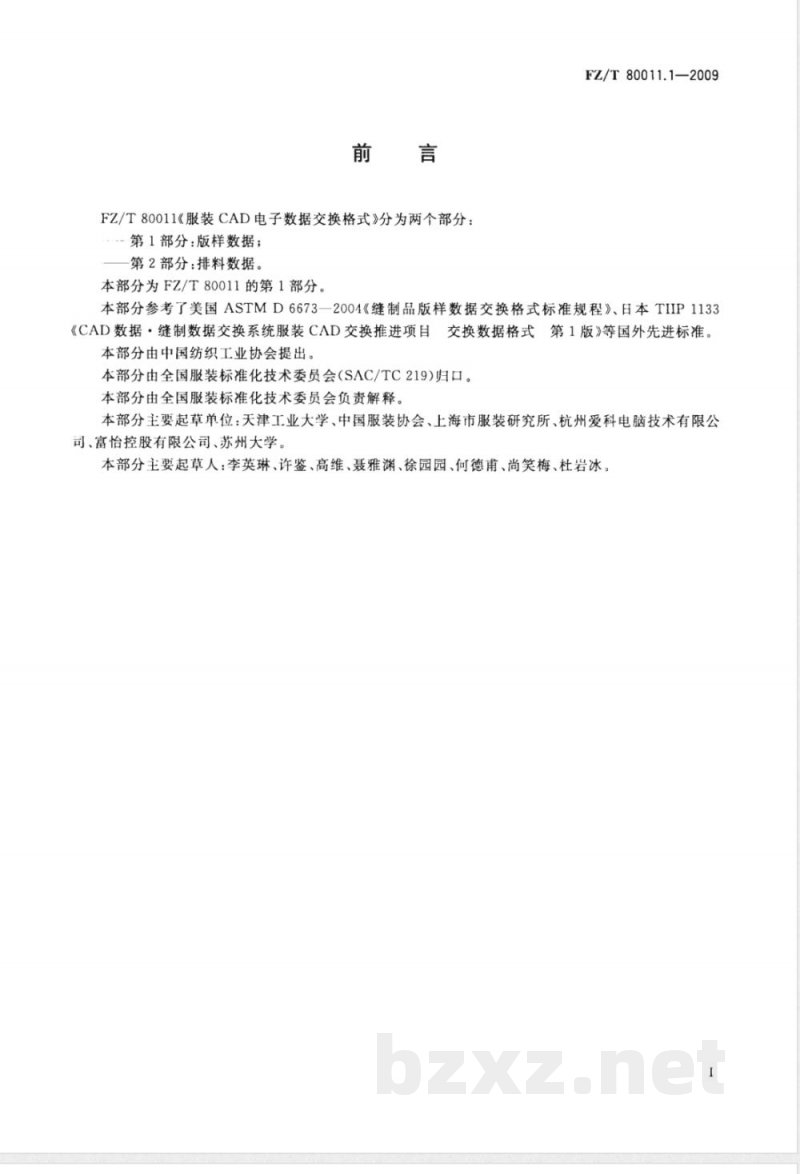

FZ/T80011《服装CAD电子数据交换格式》分为两个部分：第1部分：版样数据；
第2部分：排料数据。
本部分为FZ/T80011的第1部分。FZ/T80011.1—2009
本部分参考了美国ASTMD6673一2004《缝制品版样数据交换格式标准规程》、日本TIIP1133《CAD数据·缝制数据交换系统服装CAD交换推进项目交换数据格式第1版》等国外先进标准。本部分由中国纺织工业协会提出。本部分由全国服装标准化技术委员会（SAC/TC219)归口。本部分由全国服装标准化技术委员会负责解释。本部分主要起草单位：天津工业大学、中国服装协会、上海市服装研究所、杭州爱科电脑技术有限公司、富怡控股有限公司、苏州大学。本部分主要起草人：李英琳、许鉴、高维、聂雅渊、徐园园、何德甫、尚笑梅、杜岩冰，1范围

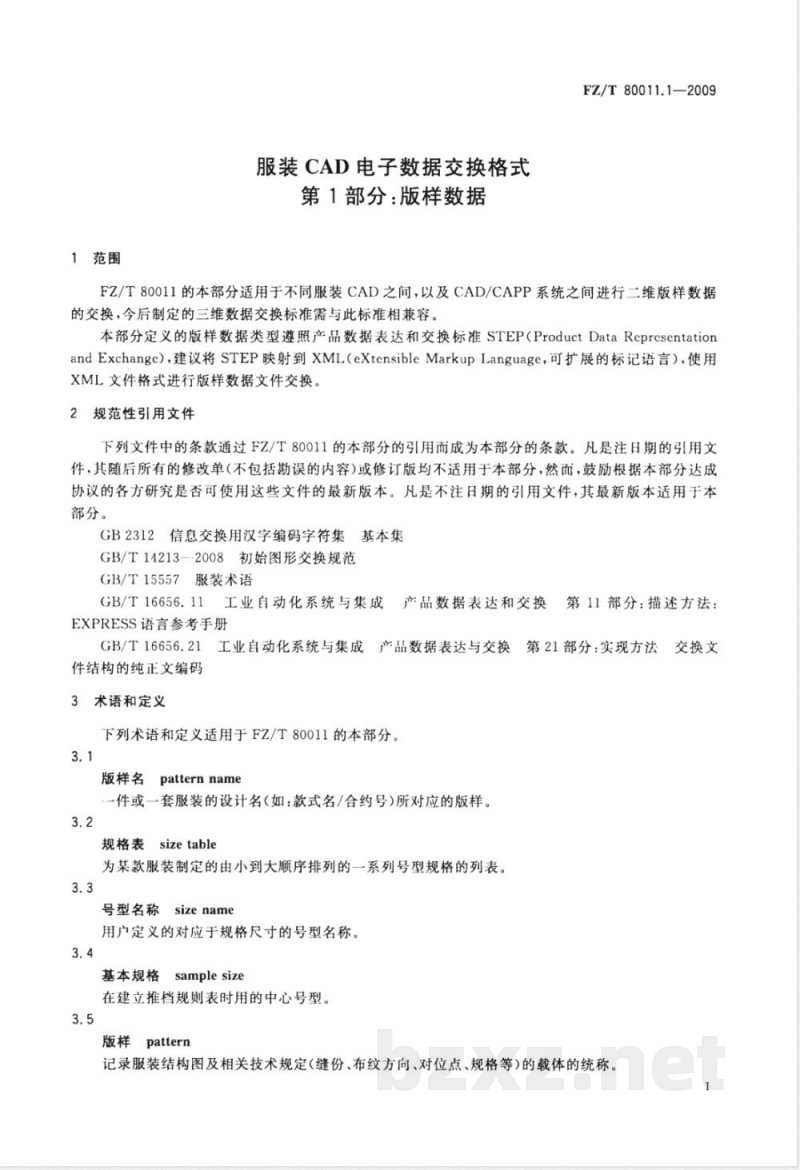

服装CAD电子数据交换格式
第1部分：版样数据
FZ/T80011.1—2009
FZ/T80011的本部分适用于不同服装CAD之间，以及CAD/CAPP系统之间进行二维版样数据的交换，今后制定的三维数据交换标准需与此标准相兼容。本部分定义的版样数据类型遵照产品数据表达和交换标准STEP（ProductDataRepresentationandExchangc），建议将STEP映射到XML（eXtensibleMarkupLanguage，可扩展的标记语言），使用XML文件格式进行版样数据文件交换。2规范性引用文件
下列文件中的条款通过FZ/T80011的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB2312信息交换用汉字编码字符集基本集GB/T14213--2008初始图形交换规范GB/T15557服装术语
GB/T16656.11工业自动化系统与集成产品数据表达和交换第11部分：描述方法：EXPRESS语言参考手册
GB/T16656.21工业自动化系统与集成产品数据表达与交换第21部分：实现方法交换文件结构的纯正文编码
3术语和定义
下列术语和定义适用于FZ/T80011的本部分。3.1
版样名patternname
一件或一套服装的设计名（如：款式名/合约号)所对应的版样。3.2
规格表sizetable
为某款服装制定的由小到大顺序排列的一系列号型规格的列表。3.3
号型名称sizename
用户定义的对应于规格尺寸的号型名称。3.4
基本规格
samplesize
在建立推档规则表时用的中心号型。3.5
版样pattern
记录服装结构图及相关技术规定（缝份、布纹方向、对位点、规格等)的载体的统称。FZ/T 80011.1-2009

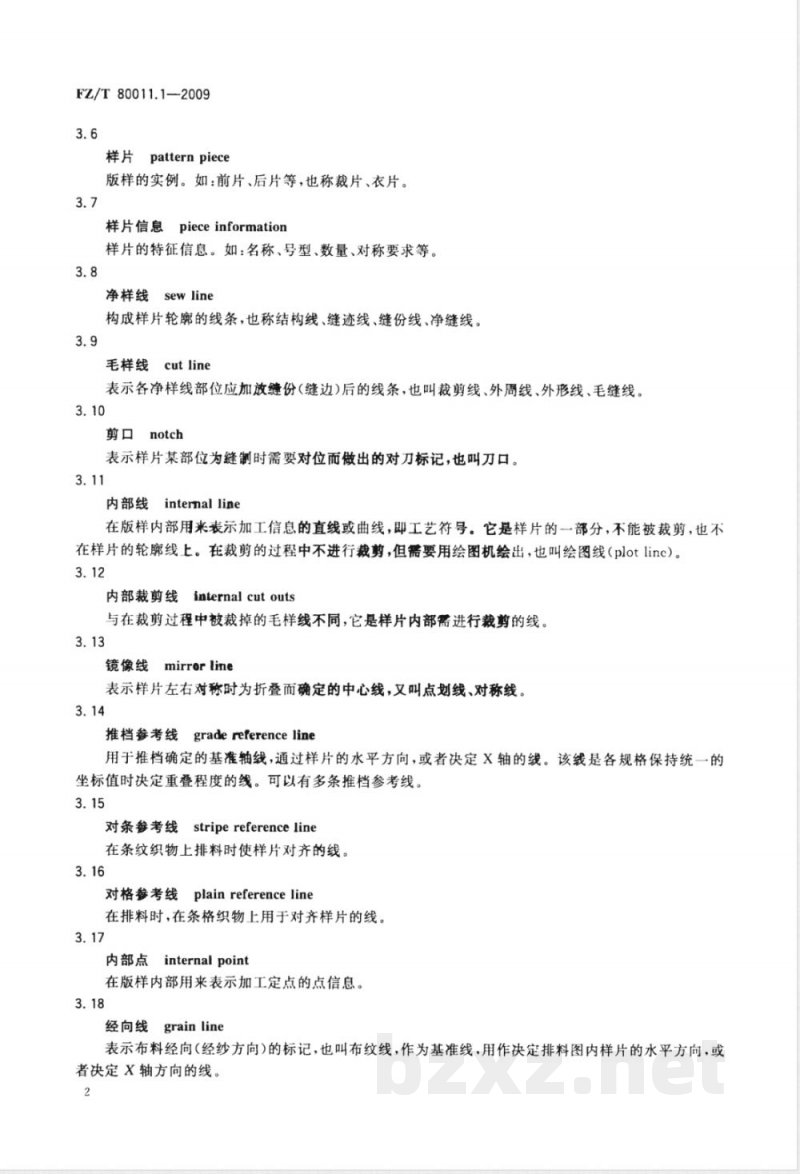

样片patternpiece
版样的实例。如：前片、后片等，也称裁片、衣片。3.7
样片信息
pieceinformation
样片的特征信息。如：名称、号型、数量、对称要求等。3.8
净样线sewline
构成样片轮廓的线条，也称结构线、缝迹线、缝份线、净缝线。3.9
毛样线cutline
表示各净样线部位应加放缝份（缝边)后的线条，也叫裁剪线、外周线、外形线、毛缝线。3.10
剪口notch
表示样片某部位为缝制时需要对位而做出的对刀标记，也叫刀口。3.11
内部线intermal line
在版样内部用来表示加工信息的直线或曲线，即工艺符号。它是样片的一部分，不能被裁剪，也不在样片的轮廓线上。在裁剪的过程中不进行裁剪，但需要用绘图机绘出，也叫绘图线（plotlinc）。3.12
内部裁剪线internal cutouts
与在裁剪过程中被裁掉的毛样线不同，它是样片内部需进行裁剪的线。3.13
镜像线mirrorline
表示样片左右对称时为折叠而确定的中心线，又叫点划线、对称线。3.14
推档参考线gradereference line用于推档确定的基准轴线，通过样片的水平方向，或者决定X轴的线。该线是各规格保持统一的坐标值时决定重叠程度的线。可以有多条推档参考线。3.15
对条参考线stripereferenceline在条纹织物上排料时使样片对齐的线。3.16
对格参考线plainreferenceline在排料时，在条格织物上用于对齐样片的线。3.17
内部点internalpoint
在版样内部用来表示加工定点的点信息。3.18
经向线grain line
表示布料经向（经纱方向）的标记，也叫布纹线，作为基准线，用作决定排料图内样片的水平方向，或者决定X轴方向的线。

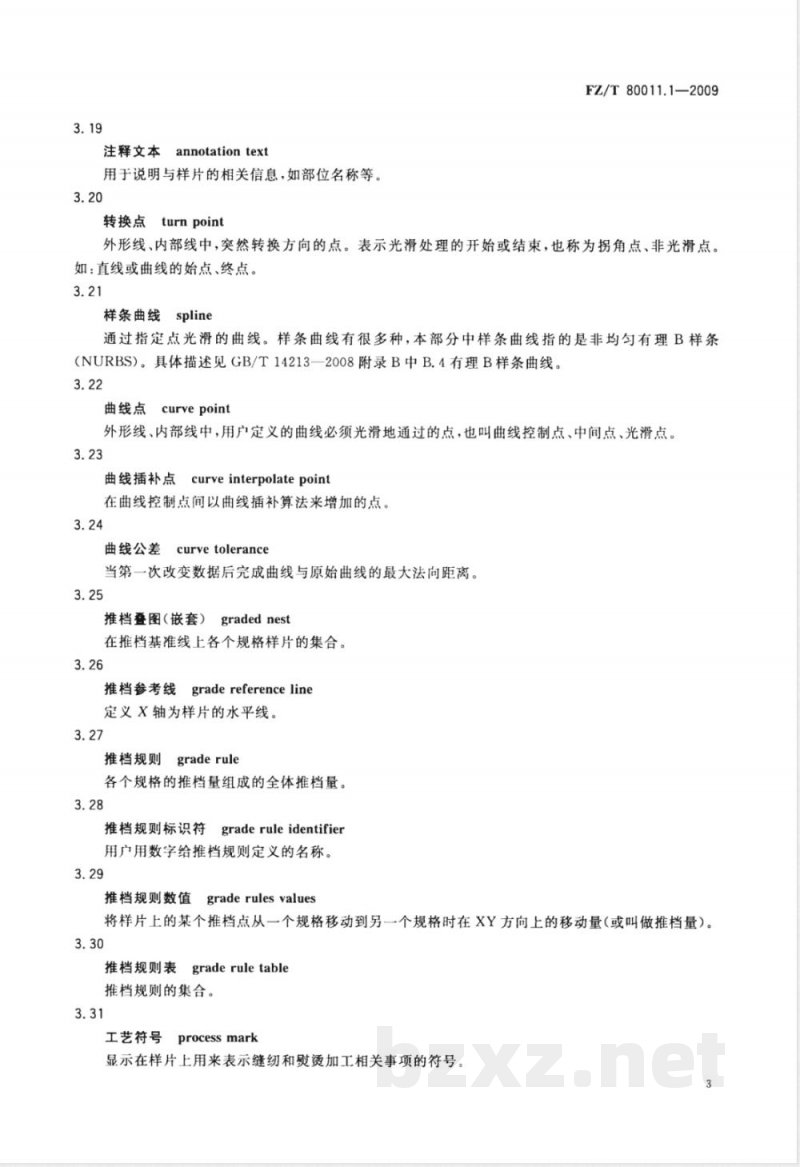

注释文本
annotationtext
用于说明与样片的相关信息，如部位名称等。3.20
转换点turnpoint
FZ/T80011.1—2009
外形线、内部线中，突然转换方向的点。表示光滑处理的开始或结束，也称为拐角点、非光滑点。如：直线或曲线的始点、终点。3.21
样条曲线spline
通过指定点光滑的曲线。样条曲线有很多种，本部分中样条曲线指的是非均匀有理B样条（NURBS）。具体描述见GB/T14213一2008附录B中B.4有理B样条曲线。3.22
曲线点curvepoint
外形线、内部线中，用户定义的曲线必须光滑地通过的点，也叫曲线控制点、中间点、光滑点。3.23
curveinterpolatepoint
曲线插补点
在曲线控制点间以曲线插补算法来增加的点。3.24
曲线公差
curvetolerance
当第一次改变数据后完成曲线与原始曲线的最大法向距离。3.25
推档叠图（嵌套）gradednest
在推档基准线上各个规格样片的集合。3.26
推档参考线
龙grade reference line
定义X轴为样片的水平线。
推档规则
Jgraderule
各个规格的推档量组成的全体推档量。3.28
fgrade rule identifier
推档规则标识符
用户用数字给推档规则定义的名称。3.29
推档规则数值graderulesvalues将样片上的某个推档点从一个规格移动到另一个规格时在XY方向上的移动量（或叫做推档量）。3.30
推档规则表graderuletable
推档规则的集合。
工艺符号
processmark
显示在样片上用来表示缝纫和熨烫加工相关事项的符号。3
FZ/T80011.1—2009
止口线frontedge
用于指明样片止口位置的内部线。3.33
省darts-line
表示省道的形状和缝进量，两侧对称的线要重合缝死。3.34
榈pleat
将部分衣料折叠熨烫而成的折榈，由榈面和底组成。3.35
褶pleat
将部分衣料缝缩而形成的自然褶皱。3.36
贴边线welt
用于表示门襟或里襟上贴边的里边线。3.37
翻折线fold
通过翻折，达到一定结构设计或工艺目的的辅助线。又叫双点划线，也叫烫迹线。3.38
内部分割线
internal cutline
表示样片内部某部位需要用线分割的标记。3.39
内部圆洞
internal hole
表示样片某部位需要打圆孔。
钻孔drill hole
表示样片内某部位定位的记号，也叫钻眼。3.41
缩缝符号
contractionjoint
表示样片某部位需用缝线抽缩的标记。3.42
归缩符号press in
表示样片某部位需要熨烫归缩的标记，又称归拢符号。3.43
拨伸符号
号pressout
表示样片某部位熨烫拉伸的标记，与归缩符号的作用相反。3.44
明线符号
号stitch
表示服装某部位表面车缝明线的标记。3.45
拉链符号zipper
表示服装在该部位需缝制拉链的标记。4
扣眼符号buttonhole
表示衣服扣眼位置的标记。
纽扣符号
button
表示衣服钉纽扣位置的标记。
4版样文件中的数据类型和实体要求4.1版样文件交换的内容
4.1.1本部分的定义遵照STEP格式。FZ/T80011.1—2009
4.1.2数据类型和实体由EXPRESS语言定义，用EXPRESS语言定义的版样数据模型包括两个部分：类型和实体（Entity）。实体是一个STEP关键词，用于识别中性文件中的几何元素。4.1.3
STEP中性文件是由一个标题段和数据段组成的-个特殊格式的ASCIⅡ文本文件。版样文件包含以下内容：
注释文本；
推档参考线；
对条参考线；
对格参考线；
经向线；
镜像线；
毛样线，包括转换点和曲线点；净样线，包括转换点和曲线点；内部线；
内部裁剪线；
内部分割线；
剪口；
钻孔；
推档嵌套；
推档规则；
款式信息：款式名称，创建日期和时间，作者，基本规格，推档规则表，单位，标准版本等；样片信息：样片名称，数量，种类，材料，对称要求等。4.2数据类型定义
MarkFeatureType
4.2.1标记特征类型
该类型用于说明版样图形中的标记工具的意义和作用。这些类型用于说明mark_featurecntity（标记特征实体）的属性。
TYPEmark_feature_typeENUMERATIONOF（turn_point,
curve_point，
interpolate_point,
knife_up_point,
knife_down_point);
END_TYPE;
//转换点、推档点
//曲线点
//插补点
//抬刀点
//落刀点
FZ/T 80011.1--2009
4.2.2方向标记类型OrientationConstraintType该类型的作用在于说明裁片与面料的对齐关系，如裁片可能与面料的经纱方向一致，也可能需要对条、对格。这些类型用于说明orientation_constraintentity(方向标记实体）的属性。TYPE orientation..constraint_type =- ENUMERATION OF (grain_.line.
mirror_line，
stripe_reference_line,
plaid_reference_line,
grade_reference_line);
END_TYPE;
//经向线
//镜像线
//对条参考线
//对格参考线
//推档参考线
4.2.3复合曲线类型
CompositeCurveFeatureType
该类型用于说明裁片内曲线的类型和作用，这些类型用于说明composite_curvc_fcatureentity(复合曲线实体)的属性。
TYPEcomposite_curve_featureentityENUMERATIONOF（cut_line，
sew_line
internal_line,
internal_cut_outs,
internal_cut_line);
END_TYPE;
//毛样线
//净样线
//内部线
//内部裁剪线
//内部分割线
PatternMirrorType
4.2.4版样镜像类型
该类型用于说明版样的镜像信息，镜像版样是指基本版样在水平和垂直方向上的镜像。这些类型用于说明patternpiececntity（样片实体）的属性。TYPEpattern_mirror_type=ENUMERATIONOF（basic，
horizontal_mirror,
vertical_mirror);
END_TYPE；
4.3实体定义
//基本型
//水平镜像
//垂直镜像
本部分定义的服装版样专用实体均采用笛卡儿坐标，具体如下：4.3.1点实体Point
点实体用于确定样片上的一个具体的位置，它包括X和Y两个坐标值。ENTITY point;
X,Y:REAL;
END_TYPE；
4.3.2直线实体
//X和Y的值
直线实体用于定义一段版样，由两个点：起点和终点组成。ENTITY line;
locationl，location2：point；//起点和终点的坐标值END_TYPE;
4.3.3版样几何实体PatternGeometryEntity该实体是-个抽象的父实体，只是通过子实体来定义具体的对象。它的子实体有：mark_featurecntity,notch_feature entity,orientation_feature entity,and composite _curve. feature entity。6
ENTITY pattern_gcometry_entity;ABSTRACTSUPERTYPEOF（ONEOF
composite_curve_fcature，
notch_feature,
drill_feature，
oricntation_constraint,
oricntation_constraint,
mark_feature));
END_TYPE;
4.3.4标记特征实体MarkFeature//复合曲线实体
//剪口特征实体
//钻孔特征实体
//方向标记实体
//方向标记实体
//标记特征实体
FZ/T 80011.1-2009
该实体是pattern_gcomctry_entity版样集合实体的子实体，用于定义样片上的点。它由一个点和mark_featuretype标记特征类型组成。ENTITY mark_feature;
SUBTYPEOF(pattern_geometry_cntity);fcaturc_type:mark_fcaturc_type;location:point;
END_TYPE;
4.3.5剪口特征实体NotchFeature//标记特征类型
//点的坐标
该实体也是pattcrn_gcometry_entity版样几何实体的子实体，用于说明4.3.3上的剪口特征。由于裁片上剪口类型众多，而不同剪口类型需要的特征信息又各不相同，所以该实体同样又包括众多类型的剪口子实体。
ENTITY notch_feature;
SUBTYPEOF(pattern_geometry_entity);ABSTRACTSUPERTYPEOF（
ONEOF（V_notch，T_notch，U_notch,Castle_notch，Check_notch，slit_notch)）；//剪类型notch_base_point:point;
perimeter:REAL;
insideWidth:REAL;
depth:REAL;
angle:REAL);
END_TYPE;
4.3.6钻孔特征实体DrillFeature//剪口基点坐标
//边缘宽度，剪口在线上的宽（可选）//内部宽度，剪口末端宽（可选）//剪口的深度
//剪口的角度
该实体是pattern_gcometry_entity版样集合实体的子实体，用于定义样片上的钻孔点。它由一个点和mark_feature_typc标记特征类型组成ENTITY mark_feature;
SUBTYPEOF(pattern_geometry_cntity);ABSTRACTSUPERTYPEOF（
ONEOF（#1，#2，#3)）；
location:point;
diameter:Real;
END_TYPE;
4.3.7方向标记实体OrientationConstraint//钻孔类型drillTypeID
//钻孔点的坐标
//与钻孔类型相关的直径
该实体作为版样几何实体的子实体，主要用于说明裁片与面料的对位方式。它由直线实体和方向FZ/T80011.1—2009
标记类型组成，其中直线用于确定布纹线在裁片上的位置。ENTITY orientation constraint;SUBTYPE OF（pattern_geometry_entity);featurc_typc:orientation_constraint_type;location:line;
END_TYPE;
4.3.8边界曲线实体BoundedCurve该实体是圆弧实体和多义线实体的父实体。ENTITY boundcd_curve;
//标记类型
//直线实体
ABSTRACTSUPERTYPEOF(ONEOF（spline，polyline))；END_ENTITY;
4.3.9样条曲线实体Spline
边界曲线实体的子实体，用于说明曲线上的一个样条曲线段。它由一系列有序曲线点组成。ENTITY spline;
SUBTYPE OF（bounded_curve);
points:LIST[3:?] of point;bzxz.net
END_ENTITY;
4.3.10多义线实体
Polyline
//点数组
该实体是全部由直线段构成的边界曲线实体，它是由一系列有序的由直线相连的点数组构成的。ENTITY polylinc;
SUBTYPEOF（bounded_curve);
points: LIST[2:?] of point;
END_ENTITY;
4.3.11复合曲线实体CompositeCurveFeature//点数组
版样几何实体的子实体，该几何实体用于定义版样图形中的曲线。包括复合曲线实体（由一组有序的边界曲线首尾相连而成)和复合曲线类型。ENTITY composite_curve_feature;SUBTYPE OF(pattern_geometry_entity);Featurc_type:composite_curve_feature_type;composite_curve:LIST[1:?] of UNIQUE bounded_curve;END_ENTITY;
4.3.12推档量实体GradeDelta
//复合曲线类型
//边界曲线数组
推档量实体是用于描述位置偏移的矢量，由dX和dY组成，dX和dY分别用于描述推档点在X和Y方向上的增量。
ENTITY grade_delta;
delta_X,delta.Y:REAL;
END_ENTITY;
4.3.13点推档实体GradeDataAtPoint//dX和dY的值
该实体是推档点实体和推档量实体的总和，它包括一个推档点实体、一系列推档量实体和可选推档参考直线实体。它的作用是将一个点按照设定的尺码表中的尺码进行推档。ENTITY grade_data_at_point;
point:grade_point;
grade_deltas:LIST[1:?JOF grade_delta;//推档点
//推档量
altenatc_grade_referencc_line:OPTIONAL line;END_ENTITY;
4.3.14样片实体PatternPiece
//推档参考线
FZ/T80011.1—2009
样片实体定义的是某一尺码样片的基本形状信息，包括描述信息、一系列版样几何实体。描述信息包括裁片名称和可选的描述信息项，样片名在所有版样中必须是唯一的，可选描述信息项是为程序使用方便而设立的，主要用于排料前设定排料约束。ENTITY pattern_picce;
SUBTYPEOF(pattern_geometry_cntity);piece name:STRING(256);
//样片名
picecetype:STRING(256);
piccematerial:STRING(256);
quantity:INTEGER;
flip:OPTIONAL BOOLEAN;
fold:OPTIONAL BOOLEAN;
annotation text: STRING(512);//样片种类，如：面、里、衬等//样片材料
//样片数量
//翻转(可选）
//对折//样片注释文字
geometry_cntities:SET[1:?]OF pattern_gcometry_entity；//版样几何实体UNIQUE piecc_name;
END_ENTITY;
注：“//\为注释。
5文件结构定义FileStructureDefintion5.1通用结构GeneralStructure
5.1.1本部分定义一个基于树状结构的组成元素。5.1.2XML模式文件的全部描述可以附加到本部分，参考第4章，将元素映射为XML元素或XML属性，元素名和属性名用英文字符表示。5.1.3树状结构的根元素是Pattern。5.1.4单位Units
本部分允许使用国际公制系统（“Metric\）或英制系统（“Imperial\)进行信息交换，在整个版样数据交换文件中只能使用一种单位。5.1.4.1如果使用公制系统：
一-角度是用一个有小数点的任意十进制数的度数来表示；一长度、位置和距离，默认是用一个有小数点的任意十进制的厘米数来表示；表面积是用一个有小数点的任意十进制的平方厘米数来表示；一数据精度为所有数值在十进制厘米数的小数点后的第3位。5.1.4.2如果使用英制系统：
角度是用一个有小数点的任意十进制的度数来表示；一长度、位置和距离，是用一个有小数点的任意十进制的英寸数来表示；一表面积是用-个有小数点的任意十进制的平方英寸数来表示；·一数据精度为所有数值在十进制英寸数的小数点后第5位。5文件中包含的中文编码需要遵从GB2312的规定。在XML文档的声明语句为：<？xmlver-5.1.5
sion=\1.o\encoding=\gb2312\？>9
