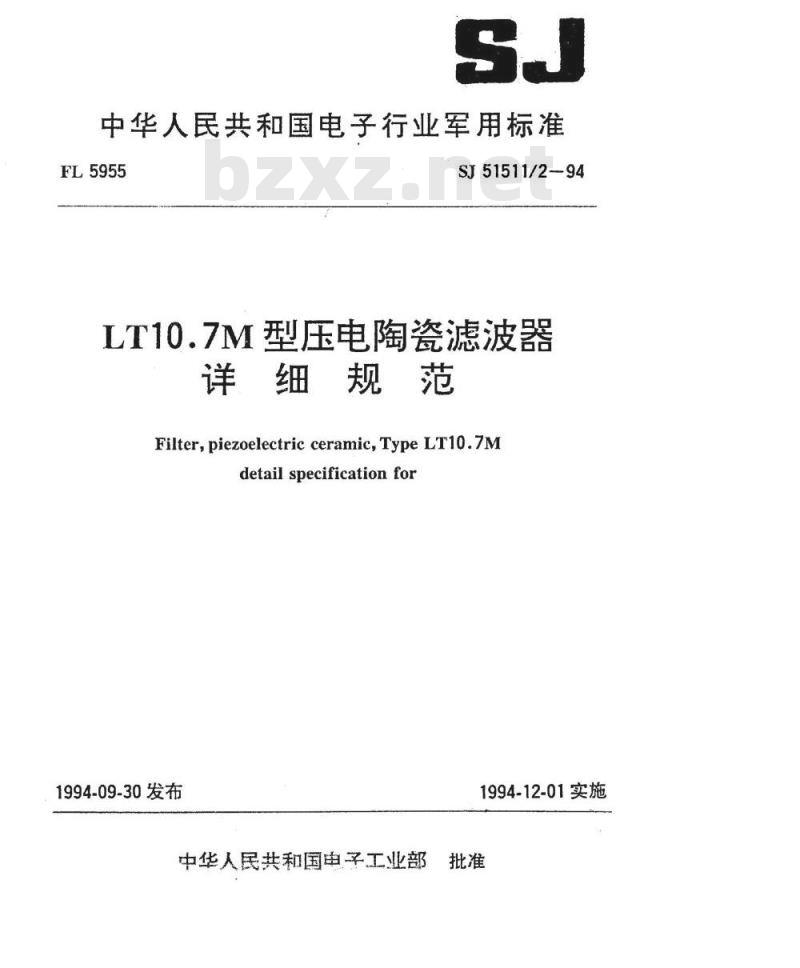

【行业标准】 LT10.7M型压电陶瓷滤波器详细规范

中华人民共和国电子行业军用标准FL5955
SJ51511/2-94
LT10.7M型压电陶瓷滤波器
详细规范
Filter,piezoelectric ceramic,Type LT10.7Mdetailspecificationfor
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部

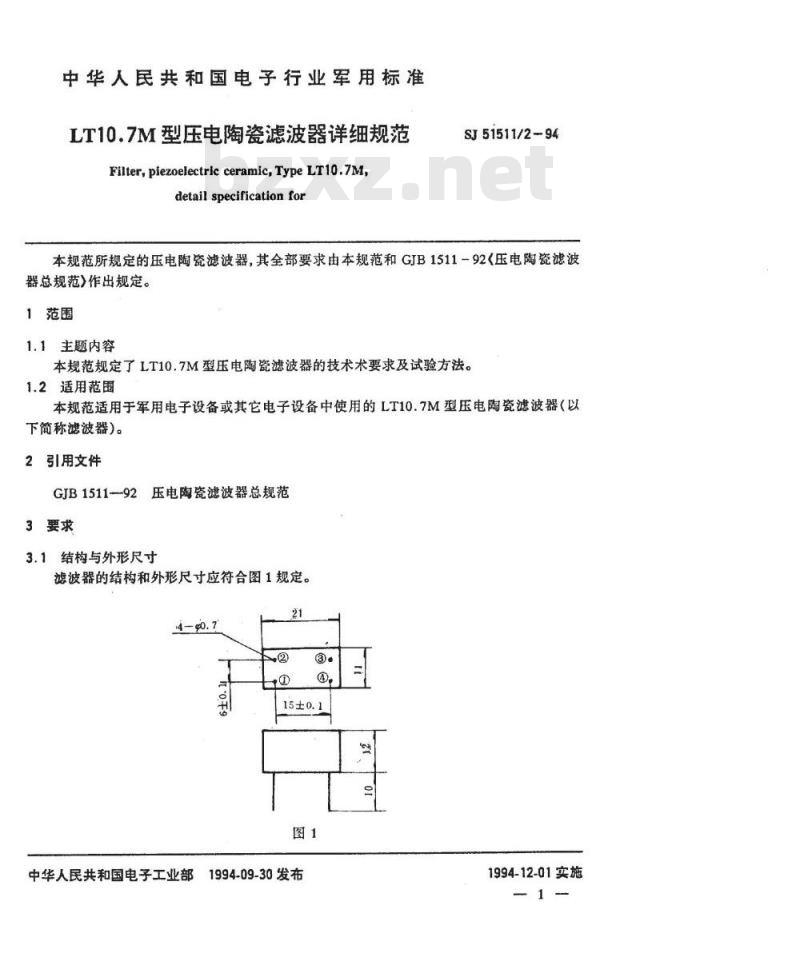

中华人民共和国电子行业军用标准LT10.7M型压电陶瓷滤波器详细规范Filter, piezoelectric ceramic,Type LT10.7M,detail specificationfor
SJ51511/2-94
本规范所规定的压电陶瓷滤波器，其全部要求由本规范和GJB1511-92《压电陶瓷滤波器总规范》作出规定。
1范围
1.1主题内容
本规范规定了LT10.7M型压电陶瓷滤波器的技术术要求及试验方法。1.2适用范围
本规范适用于军用电子设备或其它电子设备中使用的LT10.7M型压电陶瓷滤波器（以下简称滤波器)。
2引用文件
GJB151192压电陶瓷滤波器总规范3要求
3.1结构与外形尺寸
滤波器的结构和外形尺寸应符合图1规定。4-go.7
中华人民共和国电子工业部
1994-09-30发布
1994-12-01实施

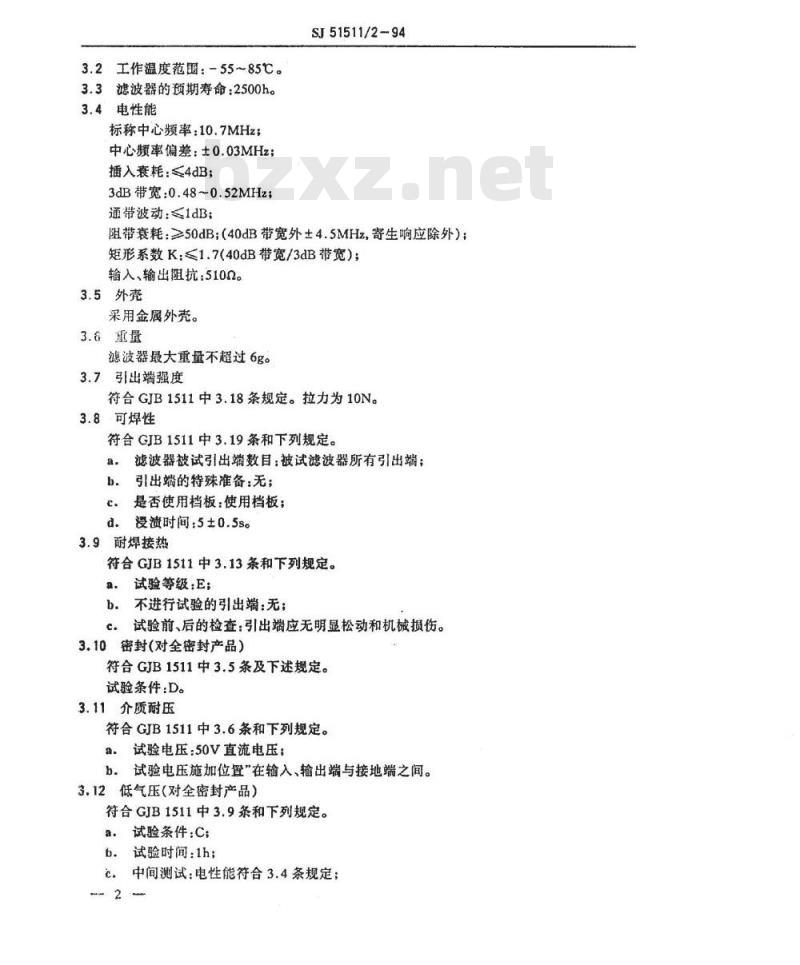

3.2工作温度范围：-55~85℃。
3.3滤波器的预期寿命：2500h。3.4电性能
标称中心频率：10.7MHz；
中心频率偏差：±0.03MHz；
插入衰耗：≤4dB
3dB带宽：0.48~0.52MHz；
通带波动：≤1dB；
SJ51511/2-94
阻带衰耗：≥50dB；（40dB带宽外±4.5MHz，寄生响应除外）矩形系数K：≤1.7（40dB带宽/3dB带宽）；输入、输出阻抗：510α。
3.5外壳
采用金属外壳。
3.6重量
滤波器最大重量不超过6g。
3.7引出端强度
符合GJB1511中3.18条规定。拉力为10N。3.8可焊性
符合GJB1511中3.19条和下列规定。滤波器被试引出端数目：被试滤波器所有引出端；a.
引出端的特殊准备：无；
c是否使用档板：使用档板；
d。没溃时间：5±0.5s。
3.9耐焊接热
符合GJB1511中3.13条和下列规定。试验等级：E；
b.不进行试验的引出端：无：
c。试验前、后的检查：引出端应无明显松动和机械损伤。3.10密封（对全密封产品）
符合GJB1511中3.5条及下述规定。试验条件：D。
3.11介质耐压
符合GJB1511中3.6条和下列规定。试验电压：50V直流电压：
b.试验电压施加位置在输入、输出端与接地端之间。3.12低气压（对全密封产品）
符合GJB1511中3.9条和下列规定。试验条件：C；
b.试验时间：1h；
c。中间测试：电性能符合3.4条规定；2
SJ51511/2-94

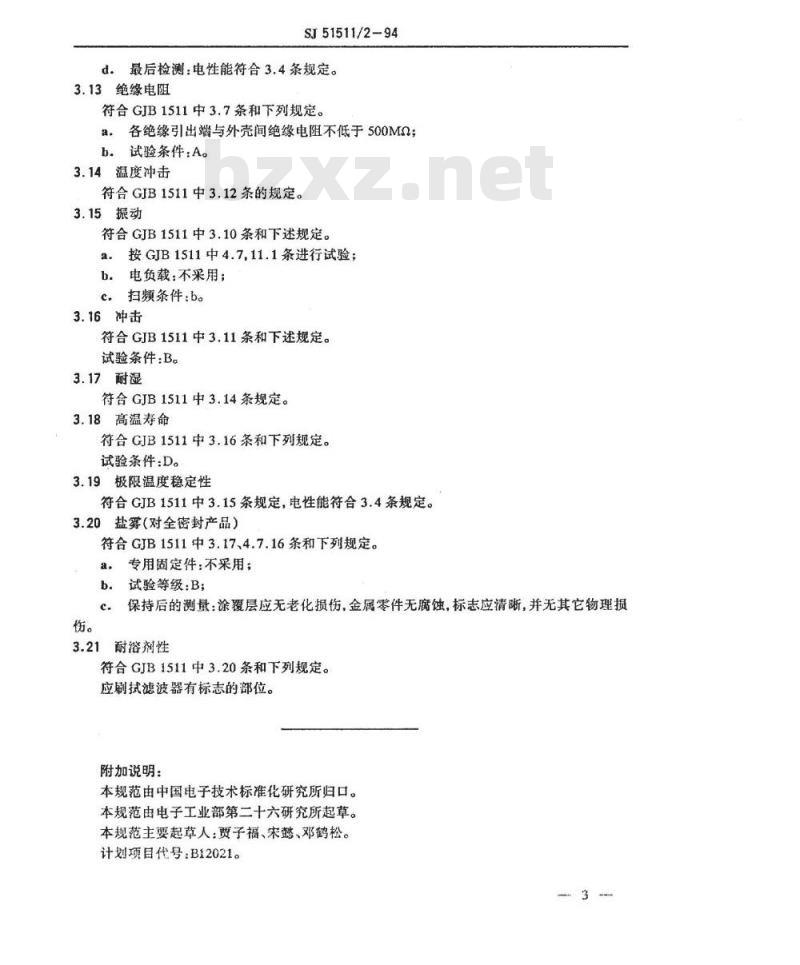

d。最后检测：电性能符合3.4条规定。3.13绝缘电阻
符合GJB1511中3.7条和下列规定。各绝缘引出端与外壳间绝缘电阻不低于500MQ；a.
b.试验条件：A。
3.14温度冲击
符合GJB1511中3.12条的规定。
3.15振动
符合GJB1511中3.10条和下述规定。按GJB1511中4.7,11.1条进行试验；a.
b.电负载：不采用；
c．扫频条件：b。bzxz.net
3.16冲击
符合GJB1511中3.11条和下述规定。试验条件：B。
3.17耐湿
符合GJB1511中3.14条规定。
3.18高温寿命
符合GJB1511中3.16条和下列规定。试验条件：D。
3.19极限温度稳定性
符合GJB1511中3.15条规定，电性能符合3.4条规定。3.20盐雾（对全密封产品）
符合GJB1511中3.17、4.7.16条和下列规定。专用固定件：不采用；
试验等级：B；
保持后的测景：涂覆层应无老化损伤，金属零件无腐蚀，标志应清晰，并无其它物理损c.
3.21耐溶剂性
符合GJB1511中3.20条和下列规定。应刷拭滤波器有标志的部位。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第二十六研究所起草。本规范主要起草人：贾子福、宋懿、邓鹤松。计划项目代号：B12021。
