中华人民共和国电子行业军用标准LT1.84M型压电陶瓷滤波器详细规范Filter,piezoelectric ceramic,Type LT1.84M,detailspecificationfor
SJ51511/1-94
本规范所规定的压电陶瓷滤波器，其全部要求由本规范和GJB1511-92《压电陶瓷滤波器总规范》作出规定。
1范围
1.1主题内容
本规范规定了LT1.84M型压电陶瓷滤波器的技术要求及试验方法。1.2适用范围
本规范适用于军用电子设备或其它电子设备中使用的LT1.84M型压电陶瓷滤波器（以下简称滤波器)。
引用文件
GJB1511-92压电陶瓷滤波器总规范3要求
3.1结构与外形尺寸

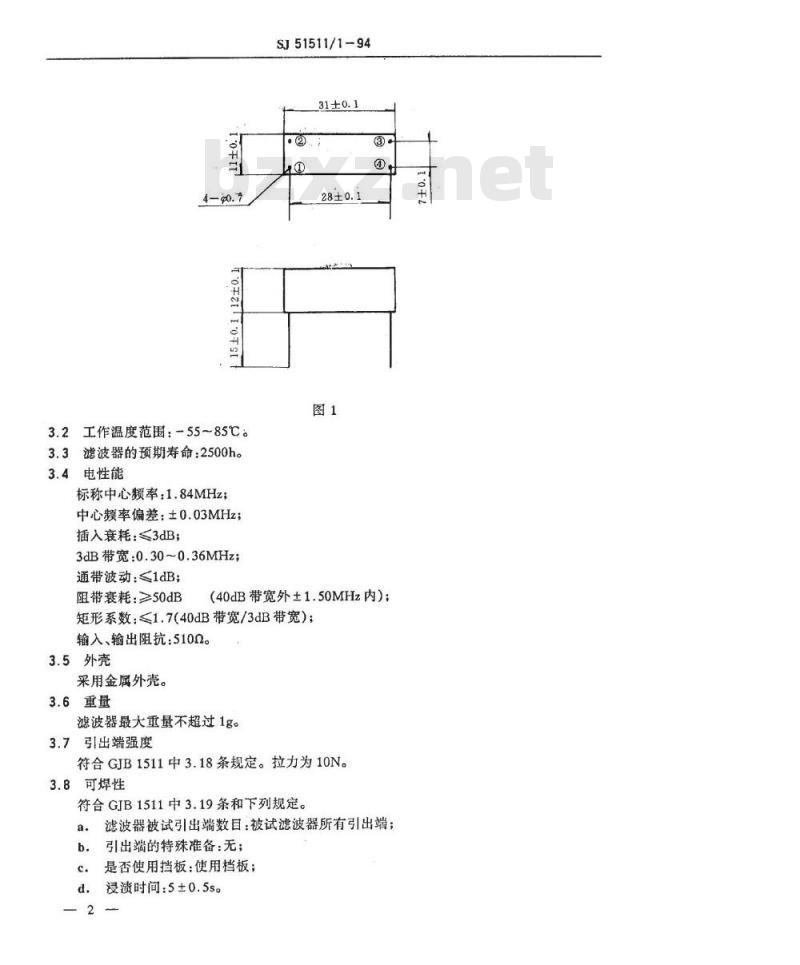

滤波器的结构和外形尺寸应符合图1规定。中华人民共和国电子工业部
1994-09-30发布
1994-12-01实施
3.2工作温度范围：-55~85℃。
3.3滤波器的预期寿命：2500h。3.4电性能
标称中心频率：1.84MHz；
中心频率偏差：土0.03MHz；
插入衰耗：≤3dB；
3dB带宽：0.30~0.36MHz
通带波动：≤1dB；
阻带衰耗：≥50dB
SJ51511/1-94
（40dB带宽外±1.50MHz内）；
矩形系数：≤1.7（40dB带宽/3dB带宽)；输入、输出阻抗：5100。
3.5外壳
采用金属外壳。
3.6重量
滤波器最大重量不超过1g。
3.7引出端强度
符合GJB1511中3.18条规定。拉力为10N。3.8可焊性
符合GJB1511中3.19条和下列规定。滤波器被试引出端数目：被试滤波器所有引出端；a.
引出端的特殊准备：无；
是否使用挡板：使用档板；
浸渍时间：5±0.5sc
SJ51511/1-94

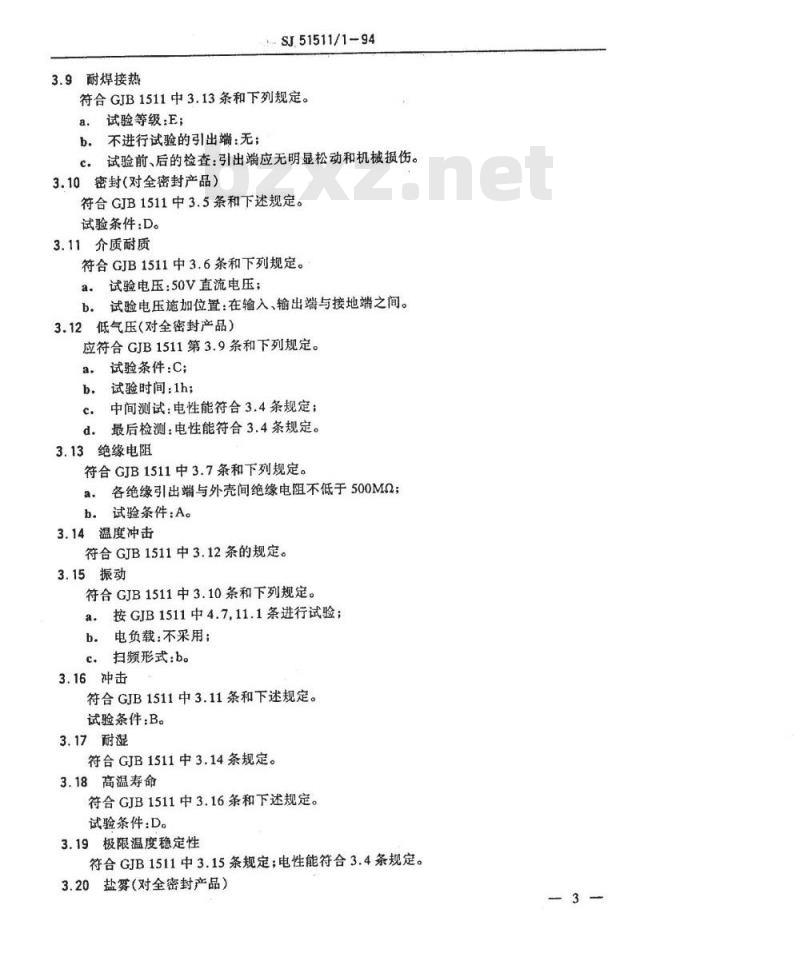

3.9耐焊接热
符合GJB1511中3.13条和下列规定。a.试验等级：E；
b，不进行试验的引出端：无；
c。试验前、后的检查：引出端应无明显松动和机械损伤。3.10密封（对全密封产品）
符合GJB1511中3.5条和下述规定。试验条件：D。
3.11介质耐质
符合GJB1511中3.6条和下列规定。a.试验电压：50V直流电压；免费标准下载网bzxz
b试验电压施加位置：在输入、输出端与接地端之间。3.12低气压（对全密封产品）
应符合GJB1511第3.9条和下列规定。试验条件：C；
b．试验时间：1h；
中间测试：电性能符合3.4条规定：c.
d．最后检测：电性能符合3.4条规定。3.13绝缘电阻
符合GJB1511中3.7条和下列规定。各绝缘引出端与外壳间绝缘电阻不低于500MQ；a.
b.试验条件：A。
3.14温度冲击
符合GJB1511中3.12条的规定。
3.15振动
符合GJB1511中3.10条和下列规定。按GJB1511中4.7,11.1条进行试验；a.
b。电负载：不采用；
e。扫频形式：b。
3.16冲击
符合GJB1511中3.11条和下述规定。试验条件：B。
3.17耐湿
符合GJB1511中3.14条规定。
3.18高温寿命
符合GJB1511中3.16条和下述规定。试验条件：D。
3.19极限温度稳定性
符合GJB1511中3.15条规定；电性能符合3.4条规定。3.20盐雾（对全密封产品）
SI51511/1-94
符合GJB1511中3.17、4.7.16条和下列规定。a。专用固定件：不采用；
b.试验等级：B;

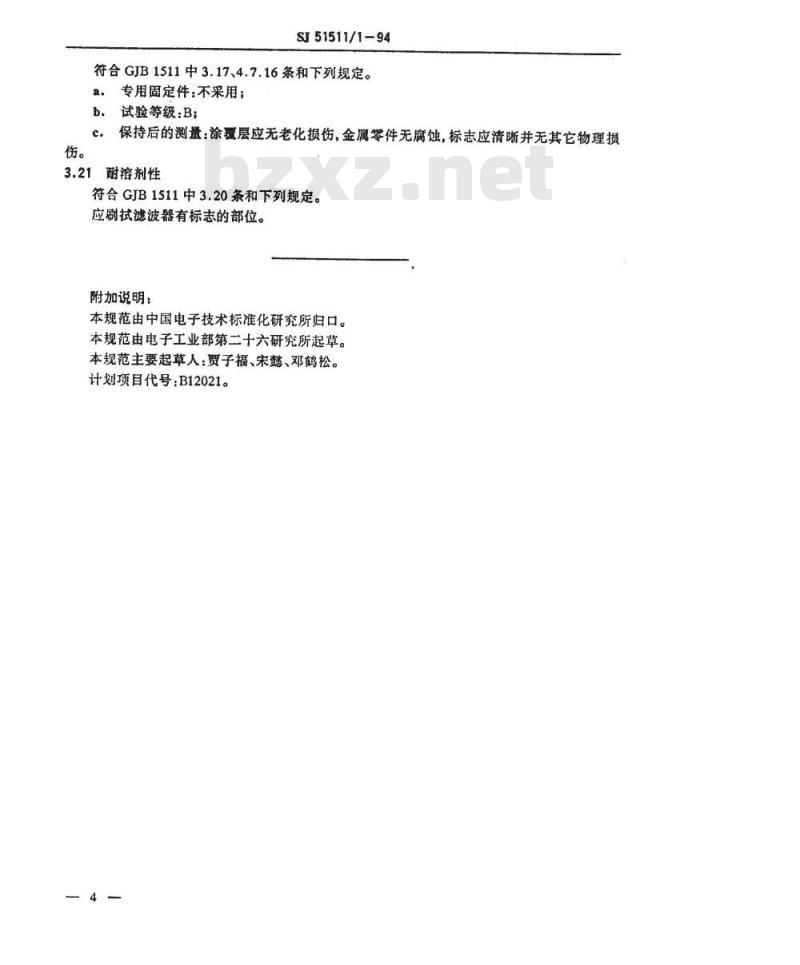

c.保持后的测量：涂覆层应无老化损伤，金属零件无腐蚀，标志应清晰并无其它物理损3.21耐溶剂性
符合GJB1511中3.20条和下列规定。应刷剧拭滤波器有标志的部位。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第二十六研究所起草。本规范主要起草人：贾子福、宋懿、邓鹤松。计划项目代号：B12021。
