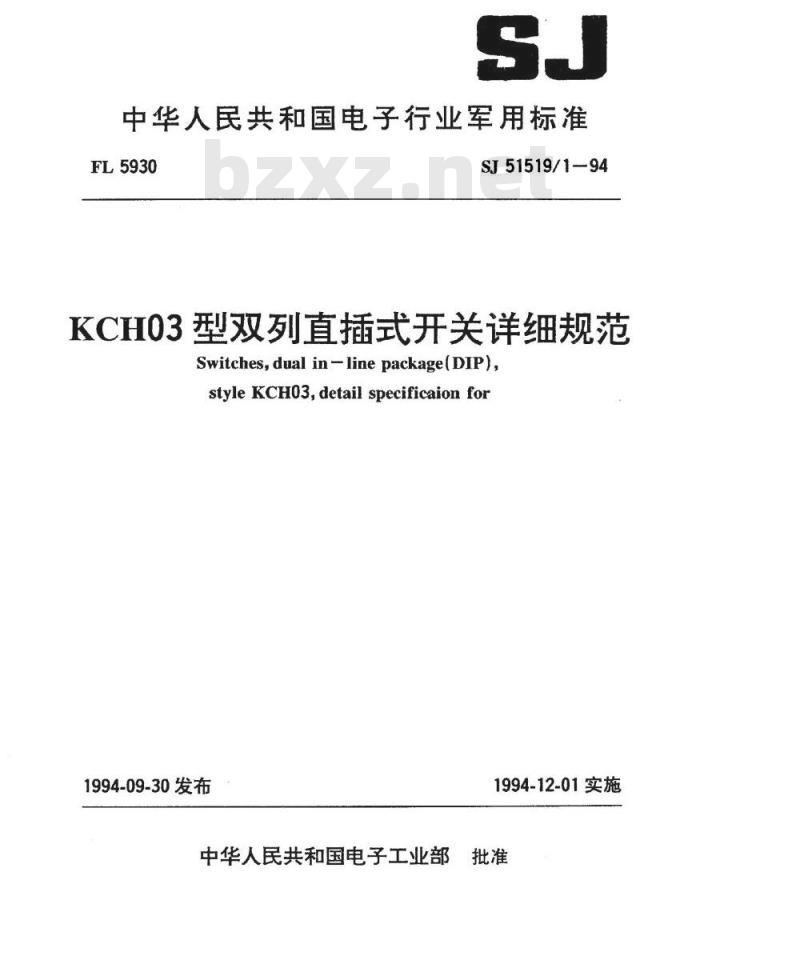

【行业标准】 KCH03型双列直插式开关详细规范

中华人民共和国电子行业军用标准FL5930
SJ51519/1—94
KCHO3型双列直插式开关详细规范Switches,dual in-line package(DIP),style KCHo3,detail specificaion fon1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部

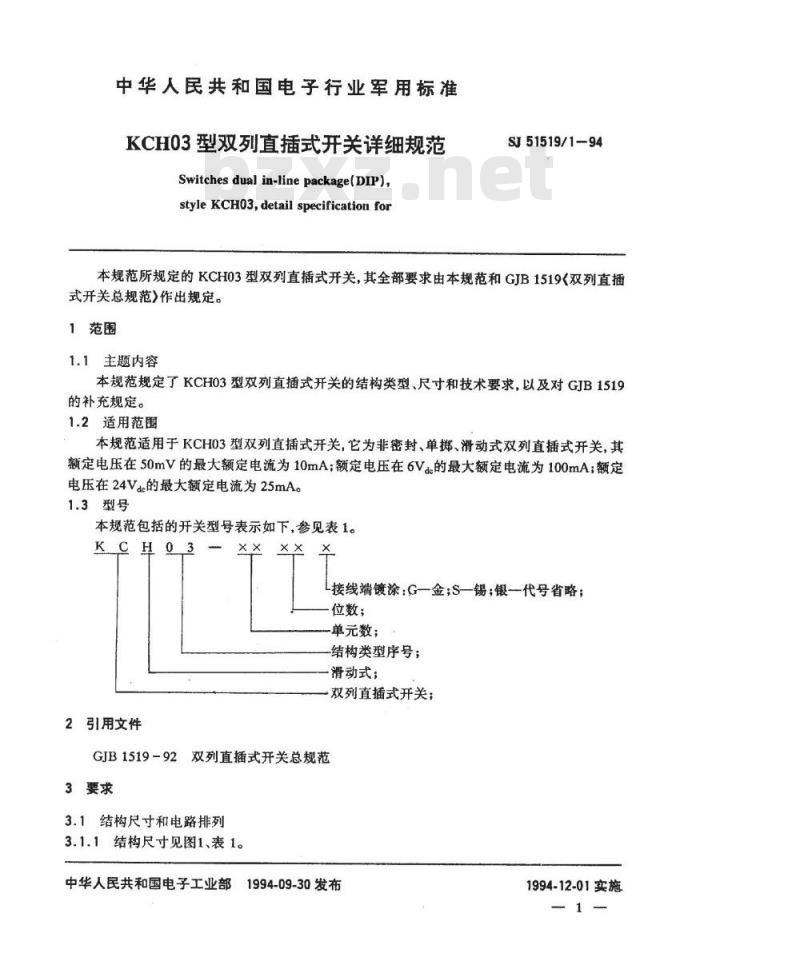

中华人民共和国电子行业军用标准KCHO3型双列直插式开关详细规范Switches dual in-line package(DIP),style KCH03,detail specification forSJ51519/1-94
本规范所规定的KCH03型双列直插式开关，其全部要求由本规范和GJB1519双列直插式开关总规范》作出规定。
1范围
1.1主题内容
本规范规定了KCH03型双列直插式开关的结构类型、尺寸和技术要求，以及对GJB1519的补充规定。
1.2适用范围Www.bzxZ.net
本规范适用于KCHO3型双列直插式开关，它为非密封、单掷、滑动式双列直插式开关，其额定电压在50mV的最大额定电流为10mA；额定电压在6V的最大额定电流为100mA；额定电压在24Vde的最大额定电流为25mA。1.3型号
本规范包括的开关型号表示如下，参见表1。KCH03
2引用文件
接线端镀涂：G一金S一锡；银一代号省略；位数；
单元数；
-结构类型序号；
滑动式；
双列直插式开关；
GJB1519-92双列直插式开关总规范3要求
3.1结构尺寸和电路排列
3.1.1结构尺寸见图1、表1。
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
B（见表1)
A（见表1）
SJ51519/1---94
.27±0.03
2.54±0.05
B土0.1（见表1）
安装开孔

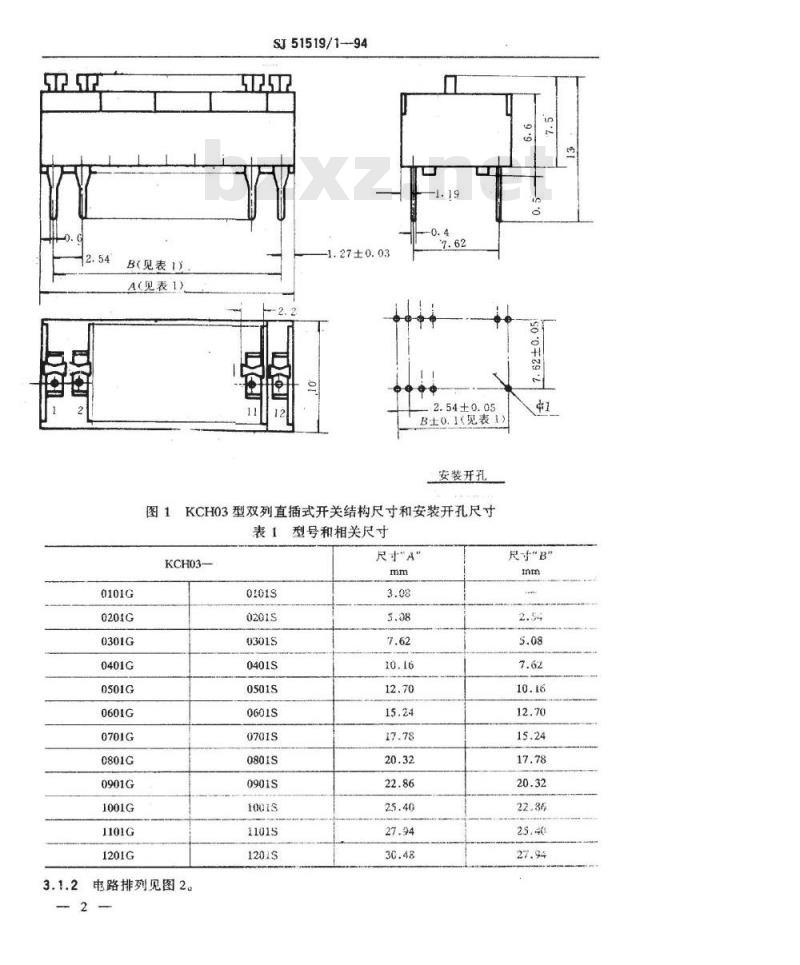

图1KCH03型双列直插式开关结构尺寸和安装开孔尺寸表1型号和相关尺寸
KCH03-
3.1.2电路排列见图2
尺寸A”
尺寸\B\
3.1.3基体：散开式。
3.2材料
SJ51519/1—94

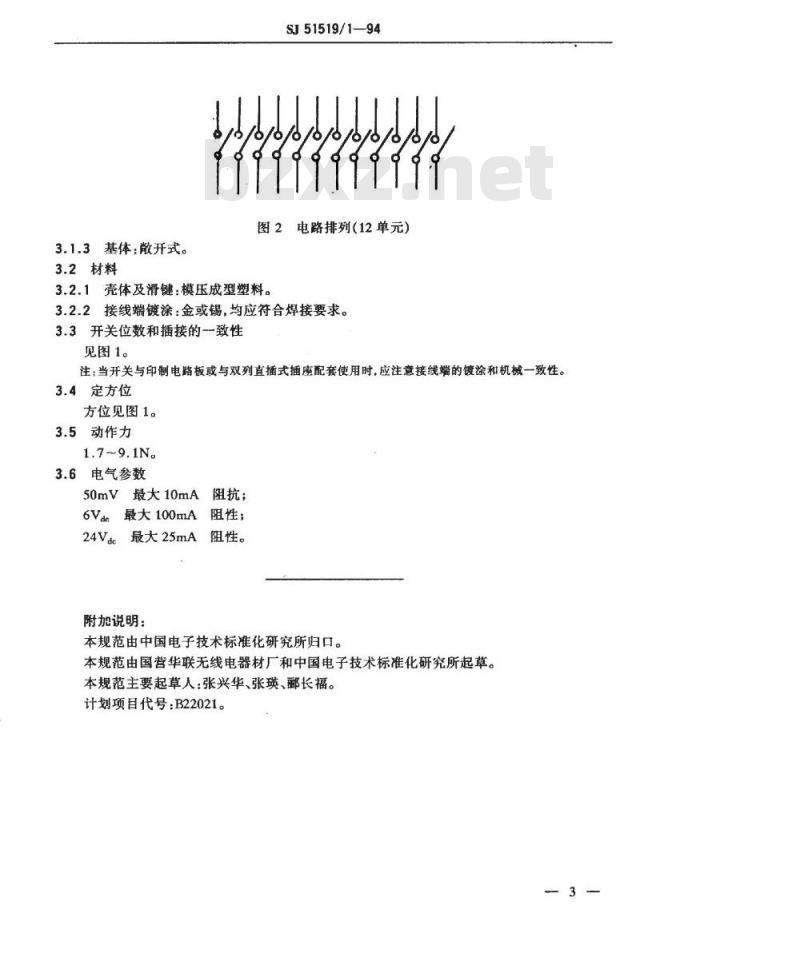

图2电路排列（12单元）
3.2.1壳体及滑键：模压成型塑料。3.2.2接线端镀涂：金或锡，均应符合焊接要求。3.3开关位数和插接的-致性
见图1。
注：当开关与印制电路板或与双列直插式插座配套使用时，应注意接线端的镀涂和机械一致性。3.4定方位
方位见图1。
3.5动作力
1.7~9.1N。
3.6电气参数
50mV最大10mA
6Vae最大100mA
24Vac最大25mA
附加说明：
阻抗；
阻性；
阻性。
本规范由中国电子技术标准化研究所归口。本规范由国营华联无线电器材厂和中国电子技术标准化研究所起草。本规范主要起草人：张兴华、张瑛、郦长福。计划项目代号：B22021。
