【行业标准】 LT455型压电陶瓷滤波器详细规范

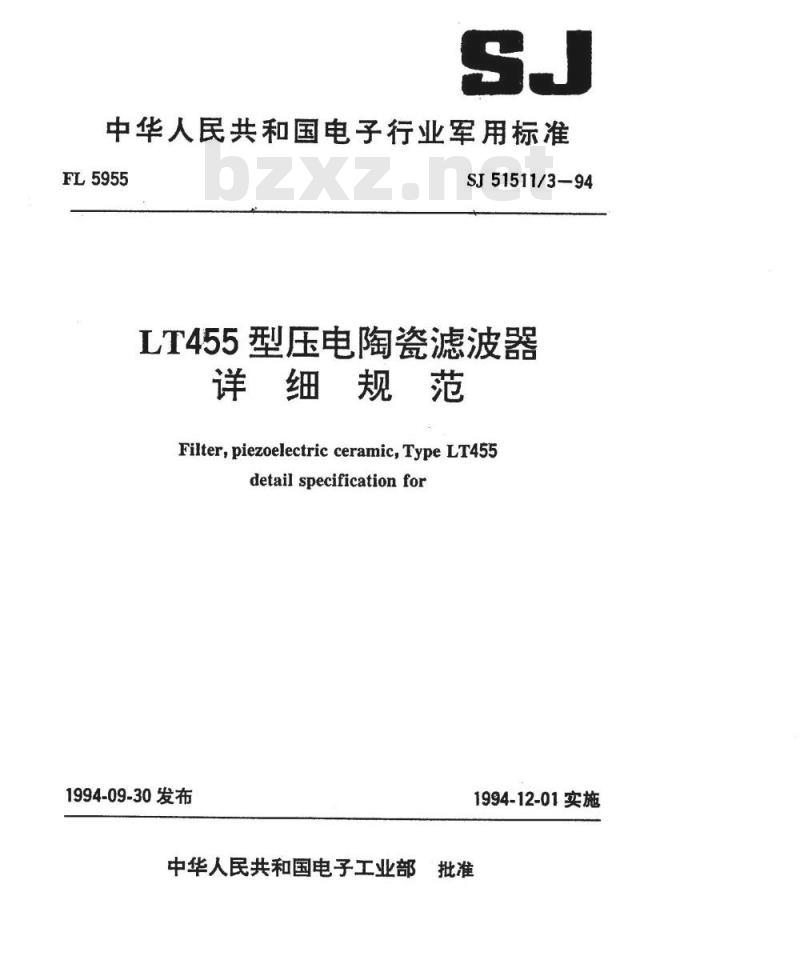

中华人民共和国电子行业军用标准FL5955
SJ51511/3-94
LT455型压电陶瓷滤波器
详细规范
Filter, piezoelectric ceramic, Type LT455detail specificationfor
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部

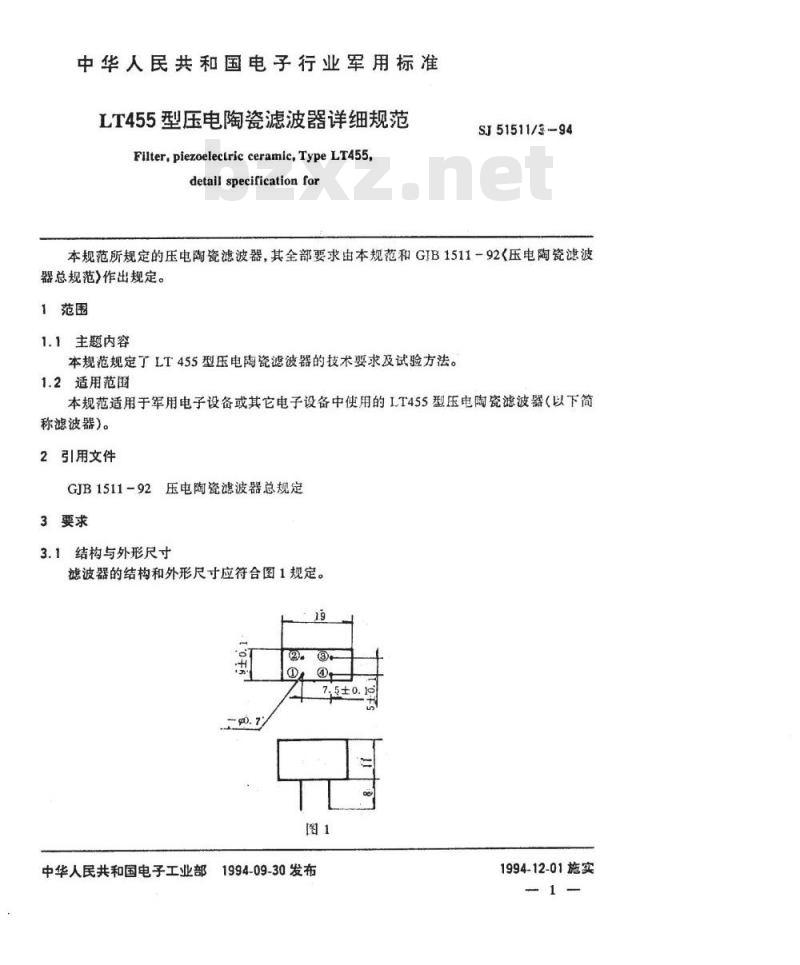

中华人民共和国电子行业军用标准LT455型压电陶瓷滤波器详细规范Filter.piezoelectric ceramic,TypeLT455detail specirication for
SJ51511/394
本规范所规定的压电陶瓷滤波器，其全部要求由本规范和GJB1511-92《压电陶瓷滤波器总规范）作出规定。
1范围
1.1主题内容
本规范规定了LT455型压电陶瓷滤波器的技术要求及试验方法。1.2适用范围
本规范适用于军用电子设备或其它电子设备中使用的LT455型压电陶瓷滤波器（以下简称滤波器)。
2引用文件
GJB1511-92压电陶瓷滤波器总规定3要求
3.1结构与外形尺寸
滤波器的结构和外形尺寸应符合图1规定。出
中华人民共和国电子工业部
7.5±0.10
1994-09-30发布
1994-12-01施实

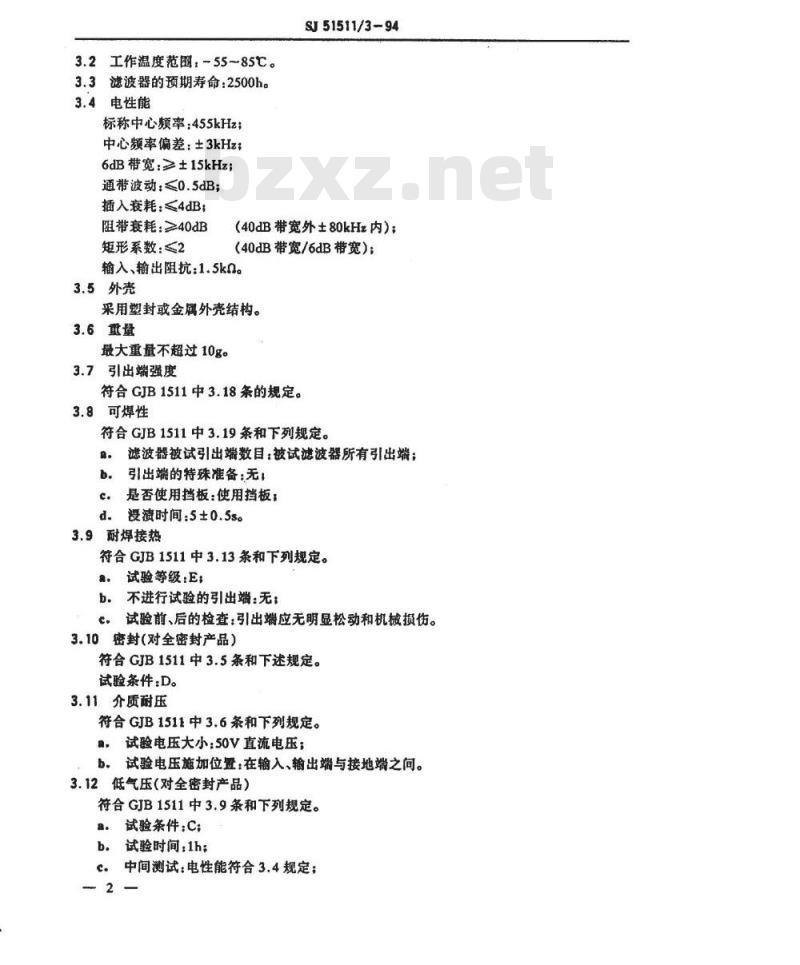

3.2工作温度范围，-55~85℃。
3.3滤波器的预期寿命：2500h。3.4电性能
标称中心频率：455kHz；
中心频率偏差：±3kHz;
6dB带宽：≥±15kHz；
通带波动：≤0.5dB；
插入衰耗：≤4dB
阻带衰耗：≥40dB
短矩形系数：≤2
SJ51511/3-94bZxz.net
（40dB带宽外±80kHz内）；
（40dB带宽/6dB带宽）：
输入、输出阻抗：1.5k0g
3.5外壳
采用塑封或金属外壳结构。
3.6重量
最大重量不超过10g。
3.7引出端强度
符合GJB1511中3.18条的规定。
3.8可焊性
符合GJB1511中3.19条和下列规定。滤波器被试引出端数目：被试滤波器所有引出端：a.
引出端的特殊准备：无；
是否使用挡板：使用挡板；
漫渍时间：5±0.5s。
3.9耐焊接热
符合GJB1511中3.13条和下列规定。试验等级：E：
b。不进行试验的引出端：无，
试验前、后的检查：引出端应无明显松动和机械损伤。c.
3.10密封（对全密封产品）
符合GJB1511中3.5条和下述规定。试验条件：D。
3.11介质耐压
符合GJB1511中3.6条和下列规定。试验电压大小：50V直流电压：
试验电压施加位置：在输入、输出端与接地端之间。b.
3.12低气压（对全密封产品）
符合GJB1511中3.9条和下列规定。试验条件：C；
试验时间：1h；
中间测试：电性能符合3.4规定；c
SJ51511/3-94

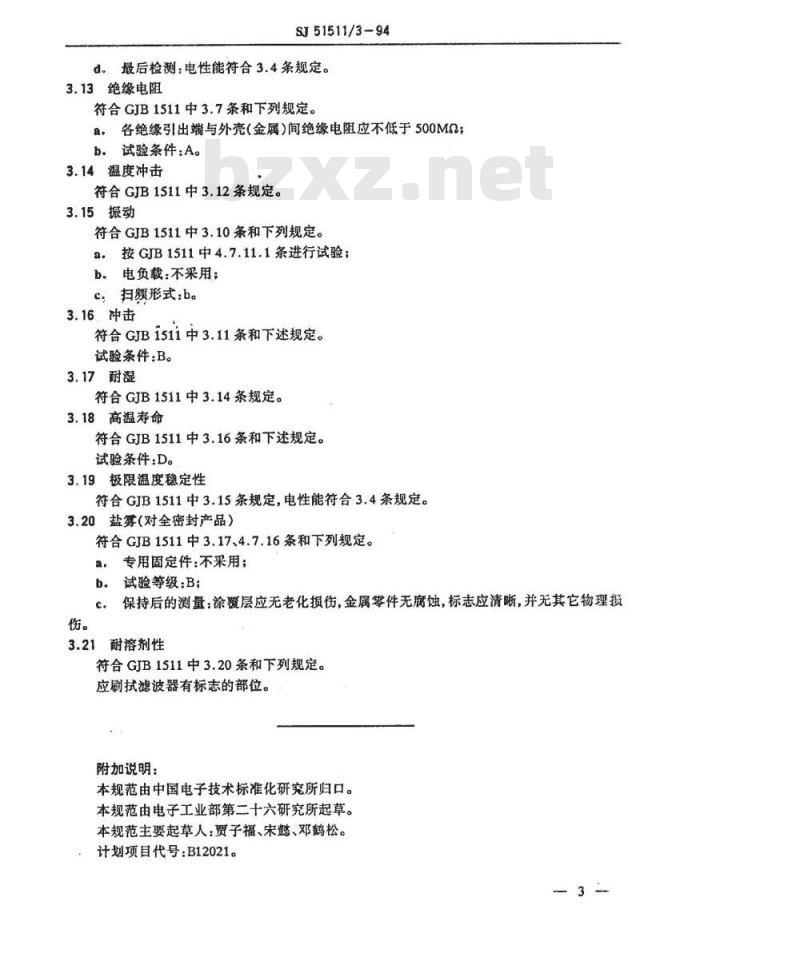

d。最后检测：电性能符合3.4条规定。3.13绝缘电阻
符合GJB1511中3.7条和下列规定。各绝缘引出端与外壳（金属）间绝缘电阻应不低于500Ma；a.
b.试验条件：A。
3.14温度冲击
符合GJB1511中3.12条规定。
3.15振动
符合GJB1511中3.10条和下列规定。a。按GJB1511中4.7.11.1条进行试验；b。电负载：不采用；
c，扫频形式：b。
3.16冲击
符合GJBi51i中3.11条和下述规定。试验条件：B。
3.17耐湿
符合GJB1511中3.14条规定。
3.18高温寿命
符合GJB1511中3.16条和下述规定。试验条件：D。
3.19极限温度稳定性
符合GJB1511中3.15条规定，电性能符合3.4条规定。3.20盐雾（对全密封产品）
符合GJB1511中3.17、4.7.16条和下列规定。专用固定件：不采用；
试验等级：B；
c。保持后的测量：涂覆层应无老化损伤，金属零件无腐蚀，标志应清晰，并无其它物理损伤。
3.21耐溶剂性
符合GJB1511中3.20条和下列规定。应刷拭滤波器有标志的部位。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第二十六研究所起草。本规范主要起草人：贾子福、宋懿、邓鹤松。计划项目代号：B12021。
