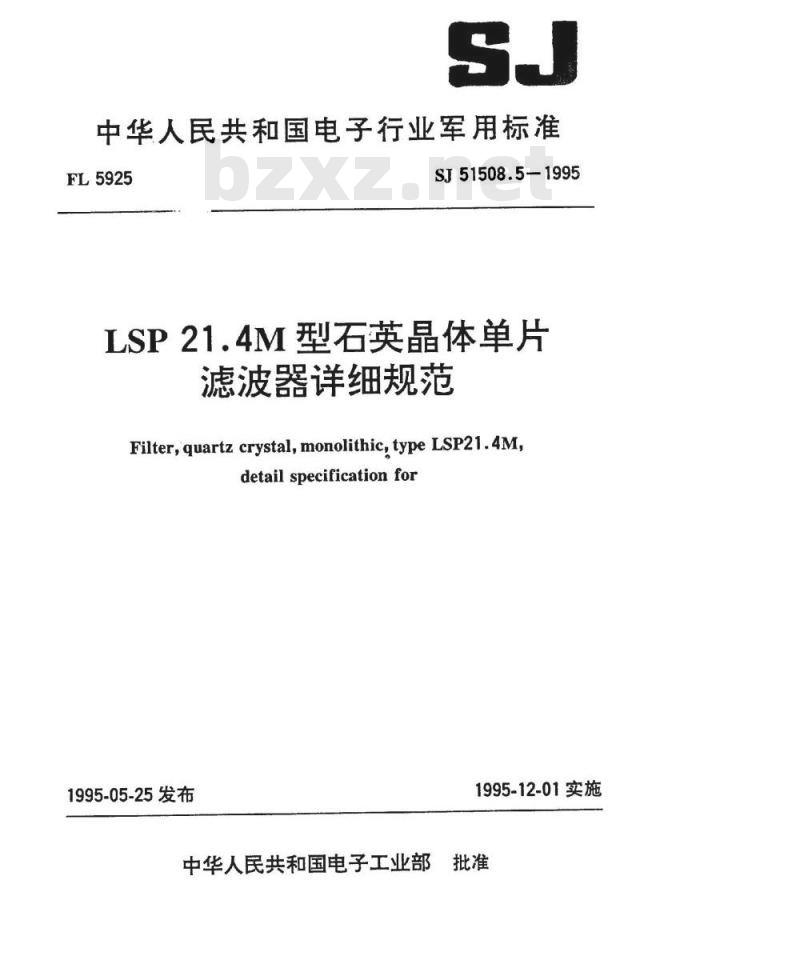

【行业标准】 LSP21.4M型石英晶体单片滤波器详细规范

中华人民共和国电子行业军用标准FL5925
SJ51508.5-1995
LSP21.4M型石英晶体单片
滤波器详细规范
Filter,quartz crystal,monolithic,type LSP21.4M,detail specificationfor
1995-05-25发布
1995-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准LSP21.4M型石英晶体单片滤波器详细规范
Filter,quartzcrystal,monolithic,typeLsp21.4M,detail specificationfor
SJ51508.5-1995

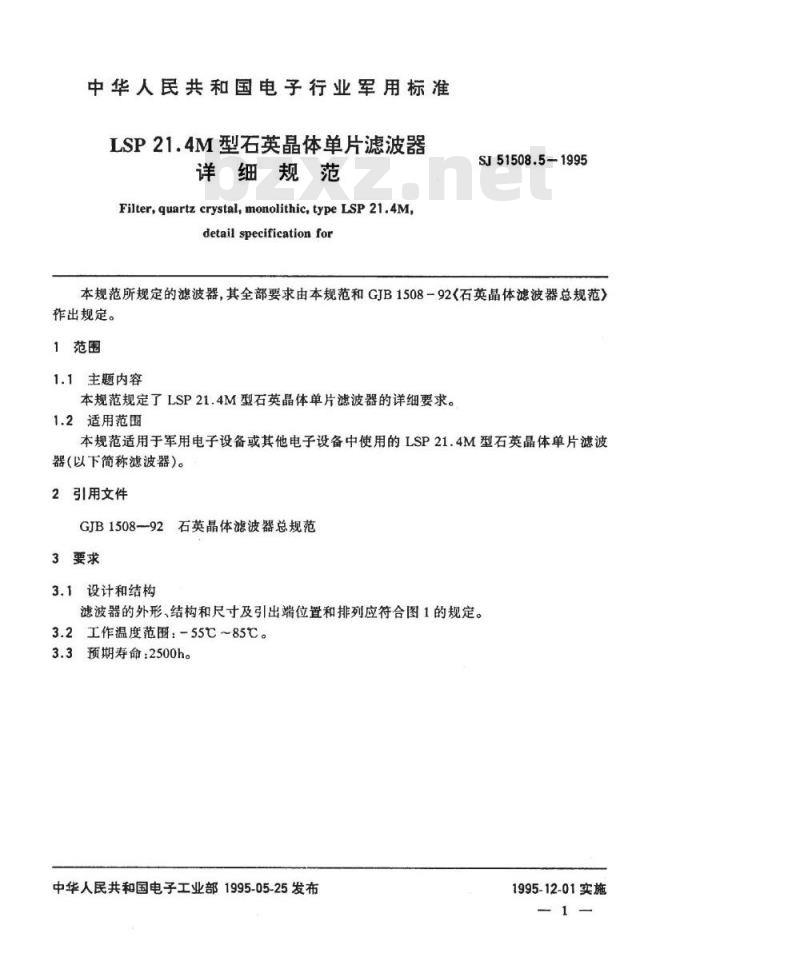

本规范所规定的滤波器，其全部要求由本规范和GJB1508-92《石英晶体滤波器总规范作出规定。
1范围
1.1主题内容
本规范规定了LSP21.4M型石英晶体单片滤波器的详细要求。1.2适用范围
本规范适用于军用电子设备或其他电子设备中使用的LSP21.4M型石英晶体单片滤波器（以下简称滤波器）。
2引用文件
GJB1508-92石英晶体滤波器总规范3要求
3.1设计和结构

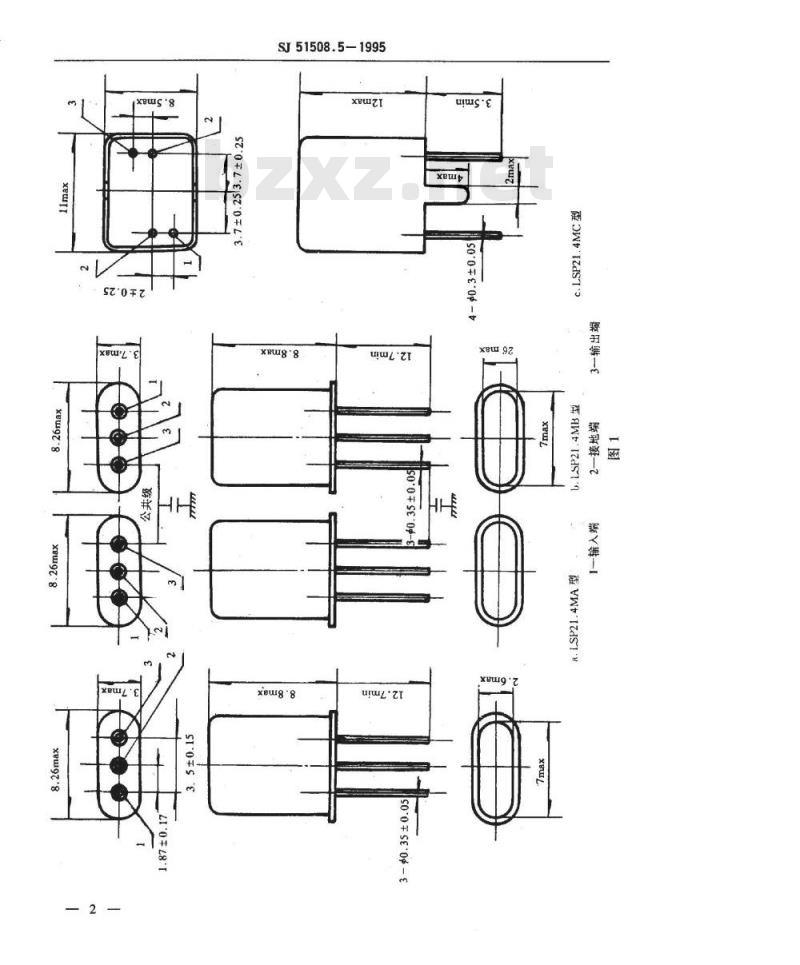

滤波器的外形、结构和尺寸及引出端位置和排列应符合图1的规定。3.2工作温度范围：-55℃～85℃。3.3预期寿命：2500h。
中华人民共和国电子工业部1995-05-25发布1995-12-01实施
SJ51508.5-1995

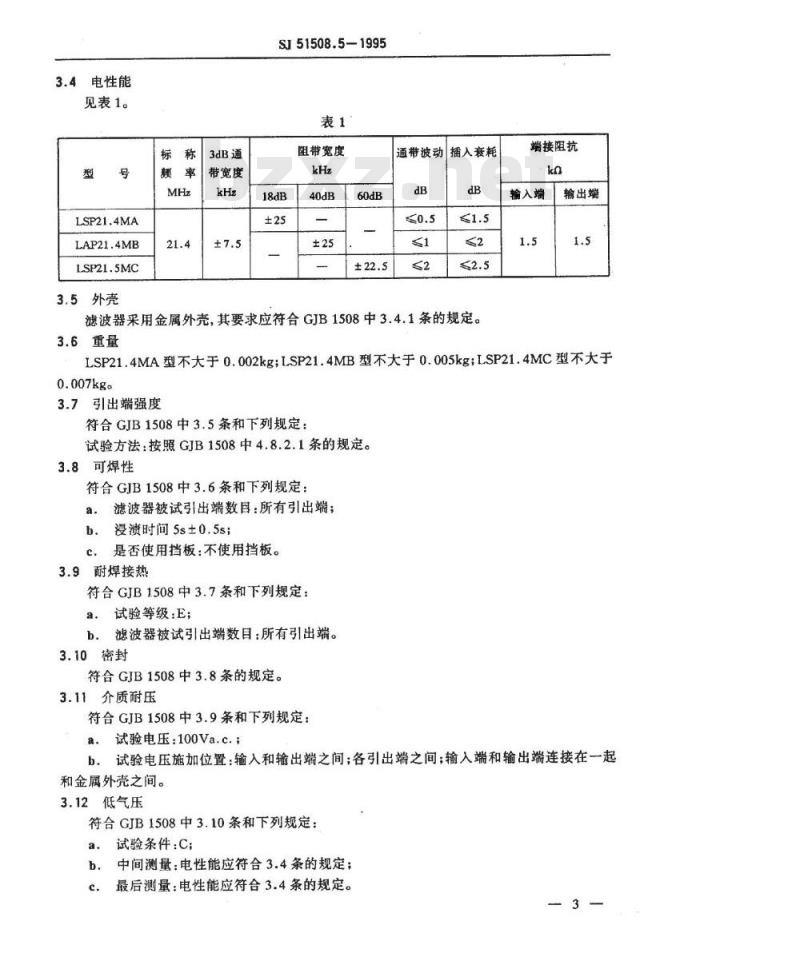

3.4电性能
见表1。
LSP21.4MA
LAP21.4MB
LSP21.5MC
3.5外壳
3dB通
带宽度
SJ51508.5-1995
表1”
阻带宽度
通带波动
插入衰耗
滤波器采用金属外壳，其要求应符合GJB1508中3.4.1条的规定。3.6重量
端接阻抗
输入端
输出蜡
LSP21.4MA型不大于0.002kg；LSP21.4MB型不大于0.005kg:LSP21.4MC型不大于0.007kg。
3.7引出端强度
符合GJB1508中3.5条和下列规定：试验方法：按照GJB1508中4.8.2.1条的规定。3.8可焊性
符合GJB1508中3.6条和下列规定：滤波器被试引出端数目：所有引出端；a.
浸渍时间5s±0.5s;
是否使用挡板：不使用挡板。
3.9耐焊接热
符合GJB1508中3.7条和下列规定：a.
试验等级：E；
b．滤波器被试引出端数目：所有引出端。3.10密封
符合GJB1508中3.8条的规定。
3.11介质耐压
符合GJB1508中3.9条和下列规定：a.试验电压：100Va.c.
b，试验电压施加位置：输入和输出端之间：各引出端之间：输入端和输出端连接在一起和金属外壳之间。
3.12低气压
符合GJB1508中3.10条和下列规定：试验条件：C：
中间测量：电性能应符合3.4条的规定；b.

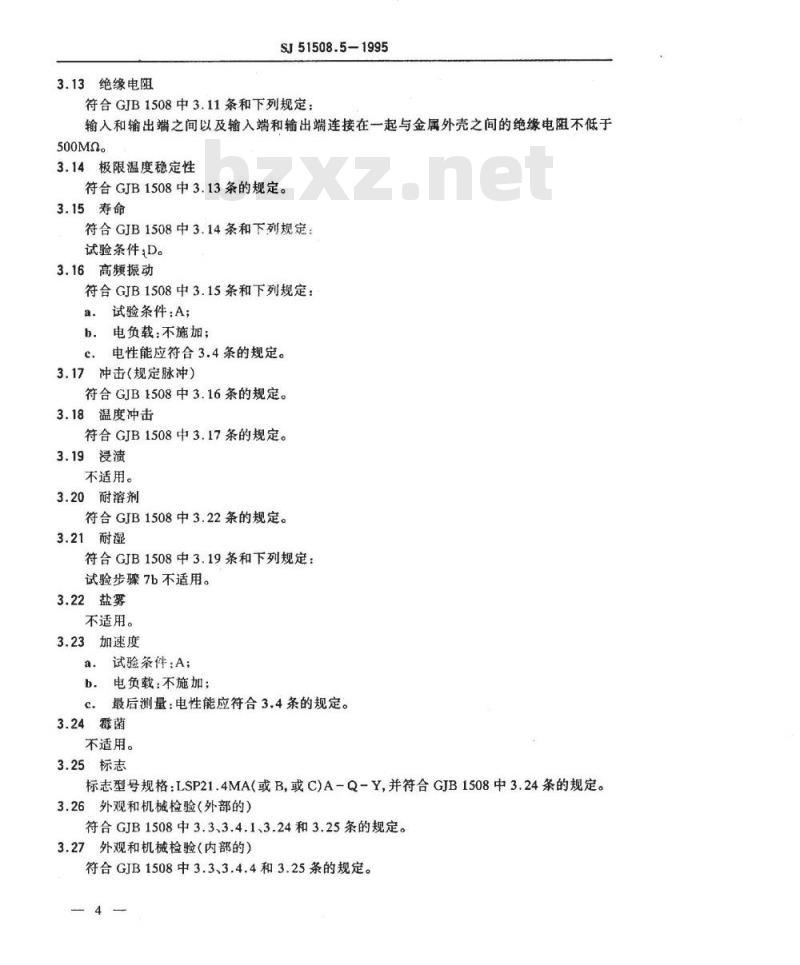

最后测量：电性能应符合3.4条的规定。3.13绝缘电阻
SJ51508.5-1995
符合GJB1508中3.11条和下列规定：输入和输出端之间以及输入端和输出端连接在一起与金属外壳之间的绝缘电阻不低于500MQ。
3.14极限温度稳定性
符合GJB1508中3.13条的规定。
3.15寿命
符合GJB1508中3.14条和下列规定：试验条件；D。
3.16高频振动
符合GJB1508中3.15条和下列规定：试验条件：A；
b.电负载：不施加；
c电性能应符合3.4条的规定。
3.17冲击（规定脉冲）
符合GJB1508中3.16条的规定。
3.18温度冲击
符合GJB1508中3.17条的规定。
3.19浸渍
不适用。
3.20耐溶剂
符合GJB1508中3.22条的规定。wwW.bzxz.Net
3.21耐湿
符合GJB1508中3.19条和下列规定：试验步骤7b不适用。
3.22盐雾
不适用。
3.23加速度
试验条件：A；
电负载：不施加；
最后测量：电性能应符合3.4条的规定。c.
3.24霉菌
不适用。
3.25标志
标志型号规格：LSP21.4MA（或B，或C)A-Q-Y，并符合GJB1508中3.24条的规定。3.26外观和机械检验（外部的）符合GJB1508中3.3、3.4.1、3.24和3.25条的规定。3.27外观和机械检验（内部的）符合GJB1508中3.3、3.4.4和3.25条的规定。附加说明：
SJ51508.5-1995
本规范由中国电子技术标准化研究所归口。本规范由国营第七九五厂起草。本规范主要起草人：闪明光、马建设。计划项目代号：B32024。
