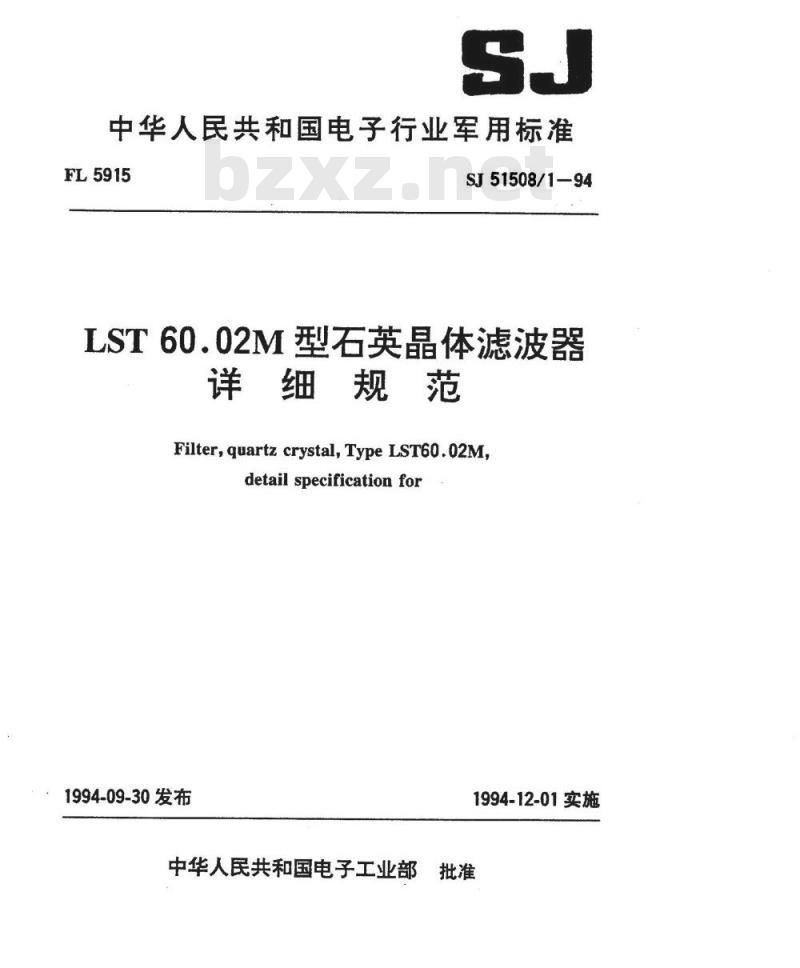

【行业标准】 LST 60.02M型石英晶体滤波器详细规范

中华人民共和国电子行业军用标准FL5915
SJ51508/1—94
LST60.02M型石英晶体滤波器
详细规范
Filter,quartz crystal, Type LST60.02M,detail specificationfor
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部

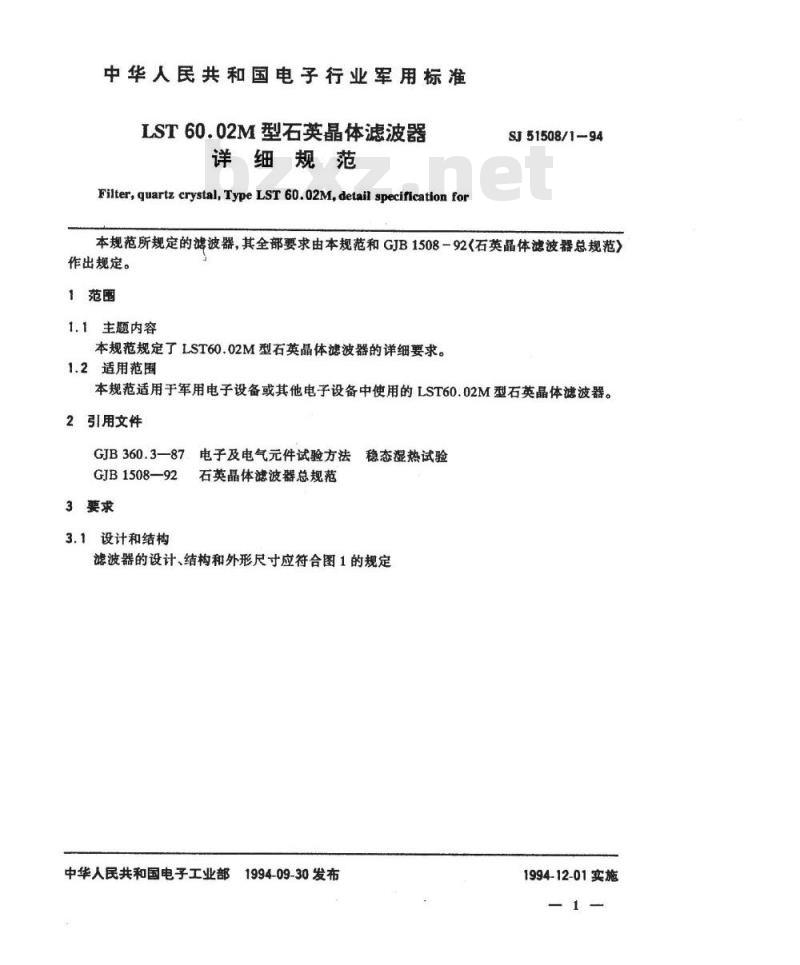

中华人民共和国电子行业军用标准LST60.02M型石英晶体滤波器
详细规范
Filter,quartz crystal,Type LST 60.02M,detail specification forSJ51508/1-94
本规范所规定的滤波器，其全部要求由本规范和GJB1508-92《石英晶体滤波器总规范》作出规定。
1范围
1.1主题内容
本规范规定了LST60.02M型石英晶体滤波器的详细要求。1.2适用范围
本规范适用于军用电子设备或其他电子设备中使用的LST60.02M型石英晶体滤波器。2引用文件
GJB360.3—87电子及电气元件试验方法稳态湿热试验GJB1508—92
3要求
3.1设计和结构
石英晶体滤波器总规范

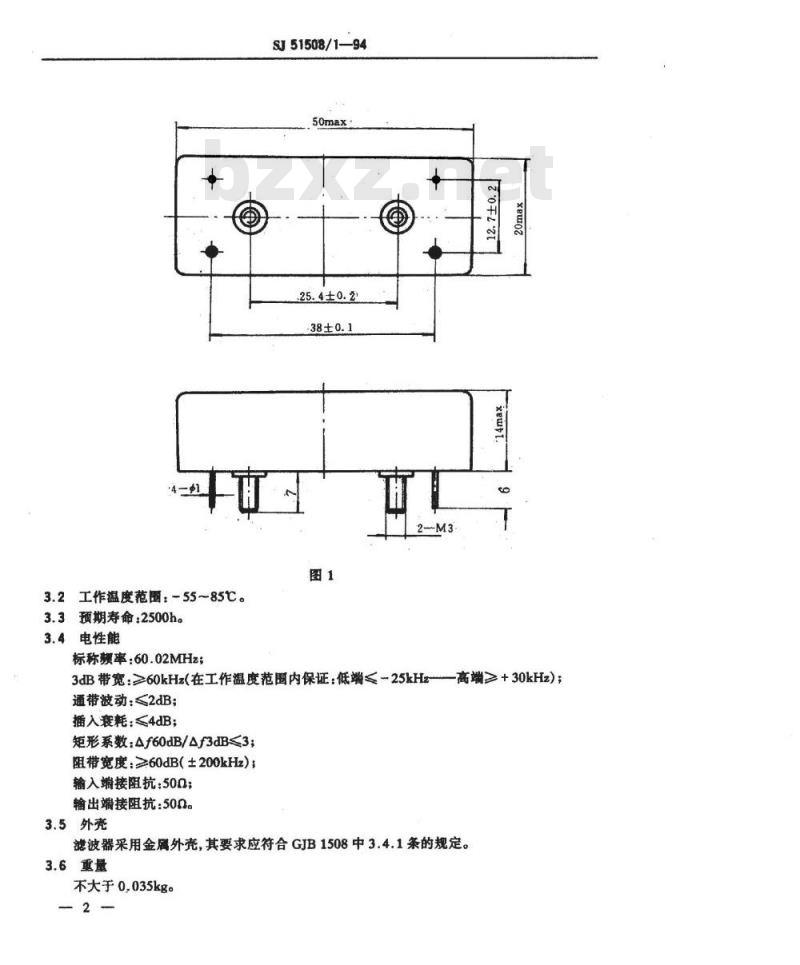

滤波器的设计、结构和外形尺寸应符合图1的规定中华人民共和国电子工业部
1994-09-30发布
1994-12-01实施
3.2工作温度范围：-55~85℃。
3.3预期寿命：2500h。
3.4电性能
标称频率：60.02MHz；
SJ51508/1-94
25.4±0.2
3dB带宽：≥60kHz在工作温度范围内保证：低端≤-25kHz-通带波动：<2dB；
插入衰耗：≤4dB；
矩形系数：4f60dB/4f3dB≤3；
阻带宽度：≥60dB（±200kHz)
输入端接阻抗：500；
输出端接阻抗：50Q
3.5外壳
一高端≥+30kHz）
滤波器采用金属外尧，其要求应符合GJB1508中3.4.1条的规定。3.6重量
不大于0.035kg。

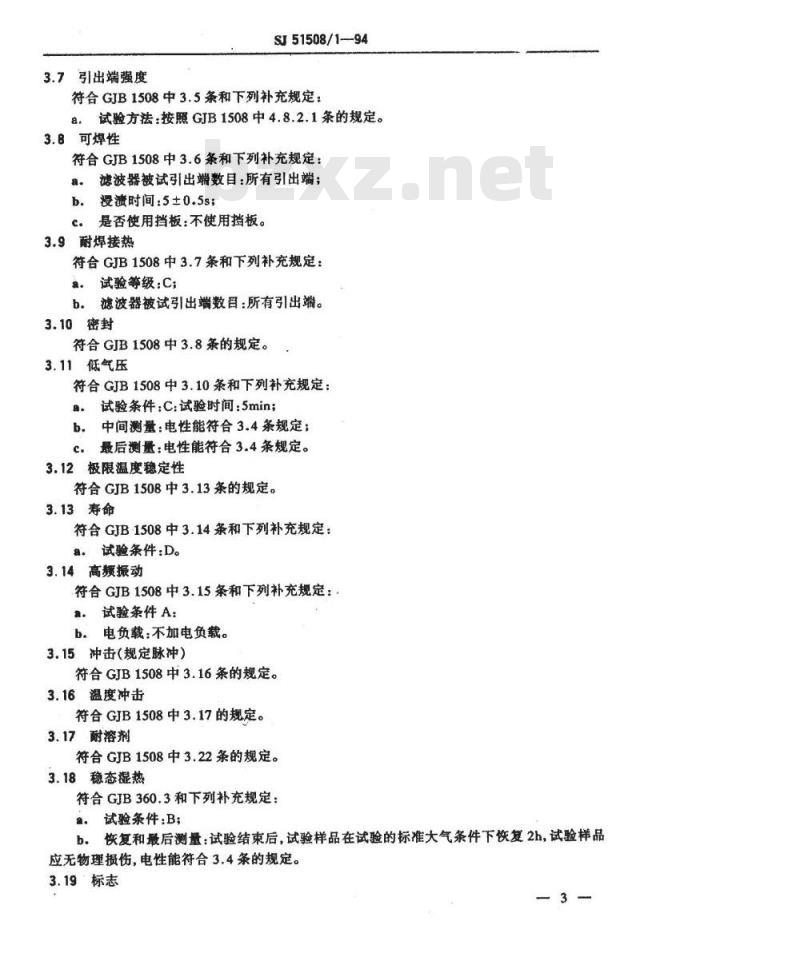

3.7引出端强度
SJ51508/1-94
符合GJB1508中3.5条和下列补充规定：a：试验方法：按照GJB1508中4.8.2.1条的规定。3.8可焊性
符合GJB1508中3.6条和下列补充规定：滤波器被试引出端数目：所有引出端；a.
b.没溃时间：5±0.5s；
c。是否使用挡板：不使用挡板。3.9耐焊接热
符合GJB1508中3.7条和下列补充规定：a.试验等级：C;
b。滤波器被试引出端数目：所有引出端。3.10密封
符合GJB1508中3.8条的规定。
3.11低气压
符合GJB1508中3.10条和下列补充规定：a.试验条件：C：试验时间：5min；b，中间测量：电性能符合3.4条规定；C，最后测量：电性能符合3.4条规定。3.12极限温度稳定性
符合GJB1508中3.13条的规定。
3.13寿命
符合GJB1508中3.14条和下列补充规定：a。试验条件：D。
3.14高频振动
符合GJB1508中3.15条和下列补充规定：a.试验条件A：
b.电负载：不加电负载。
3.15冲击（规定脉冲）
符合GJB1508中3.16条的规定。
3.16温度冲击
符合GJB1508中3.17的规定。
3.17耐溶剂
符合GJB1508中3.22条的规定。
3.18稳态湿热
符合GJB360.3和下列补充规定：试验条件：B；
b．恢复和最后测量：试验结束后，试验样品在试验的标准大气条件下恢复2h，试验样品应无物理损伤，电性能符合3.4条的规定。3.19标志
SJ51508/1--94

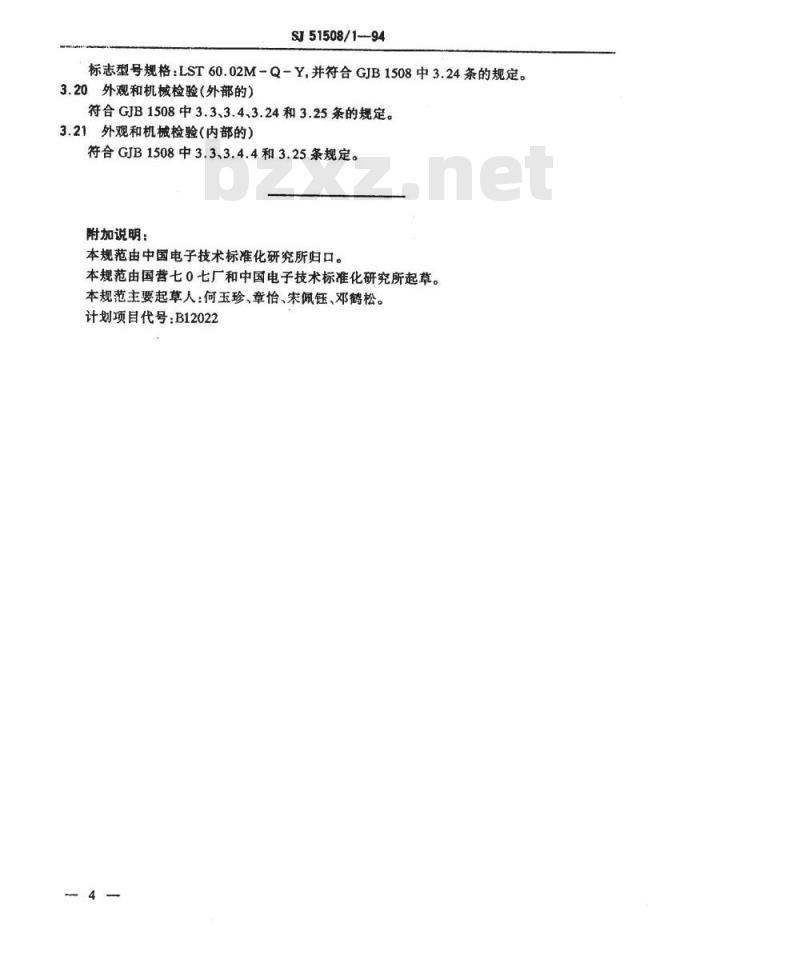

标志型号规格：LST60.02M-Q-Y，并符合GJB1508中3.24条的规定。3.20外观和机械检验（外部的）符合GJB1508中3.3、3.4、3.24和3.25条的规定。3.21外观和机械检验（内部的）符合GJB1508中3.3、3.4.4和3.25条规定。附加说明：免费标准bzxz.net
本规范由中国电子技术标准化研究所归口。本规范由国营七0七厂和中国电子技术标准化研究所起草。本规范主要起草人：何玉珍、章怡、未佩钰、邓鹤松。计划项目代号：B12022
