【行业标准】 CWC39型瓷介微调可变电容器详细规范

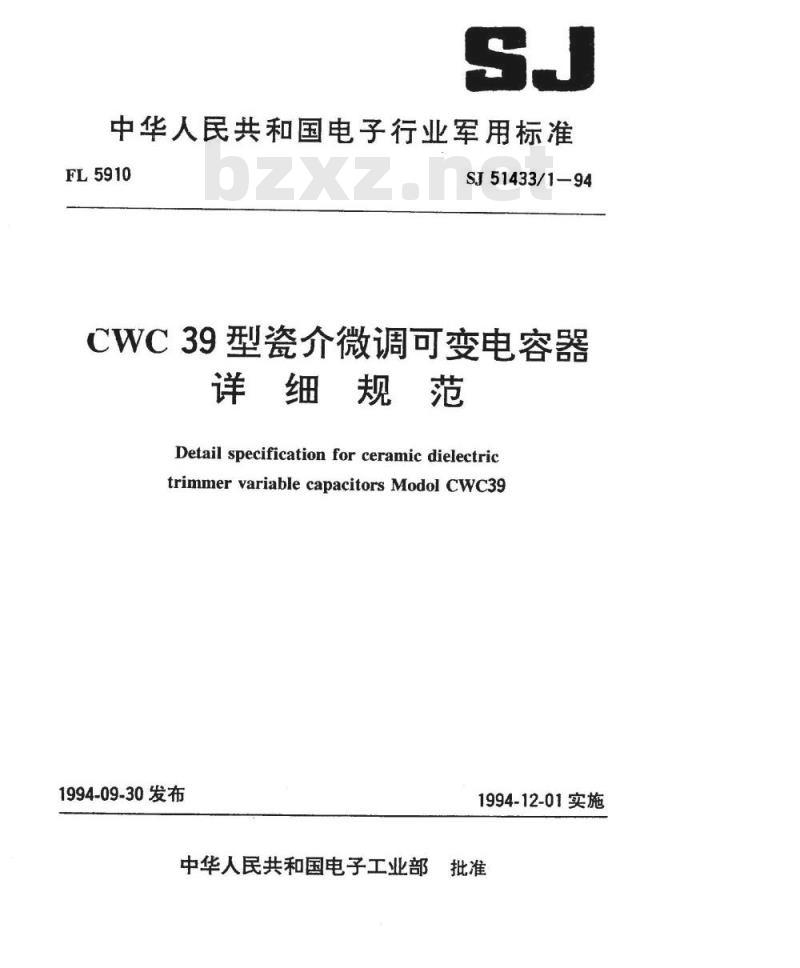

中华人民共和国电子行业军用标准FL5910
SJ51433/1—94
CWC39型瓷介微调可变电容器
详细规范
Detail specification for ceramic dielectrictrimmer variable capacitors Modol CwC391994-09-30发布
1994-12-01实施
中华人民共和国电子工业部
3批准

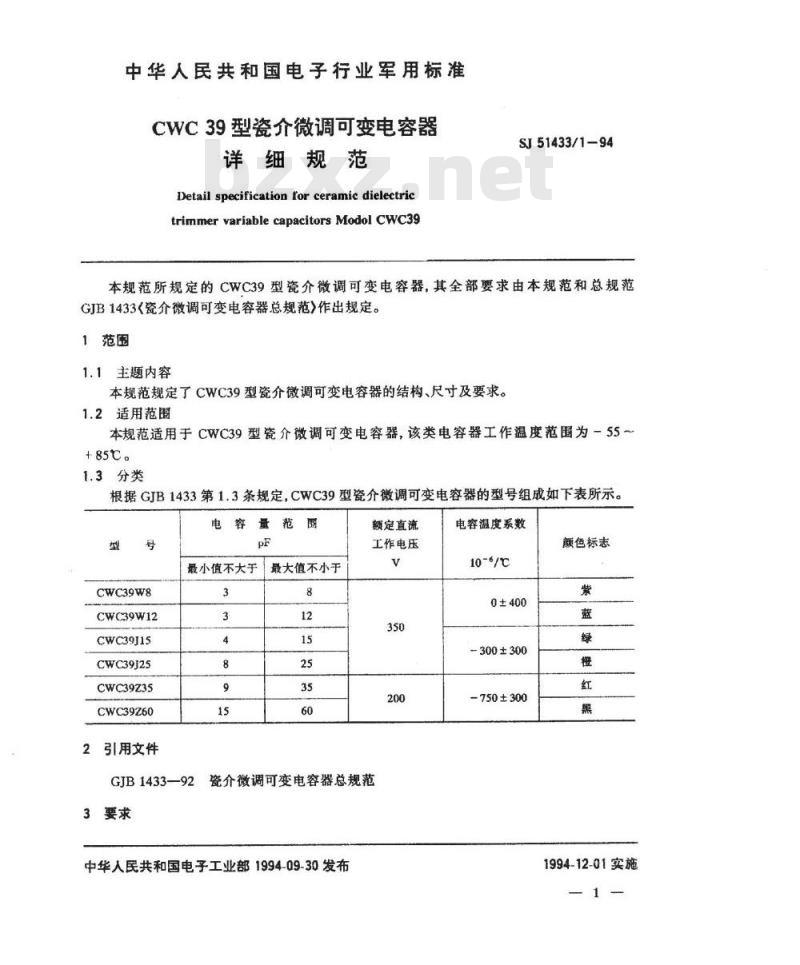

中华人民共和国电子行业军用标准CWC39型瓷介微调可变电容器
详细规范
Detail specification for ceramic dielectrictrimmer variable capacitors Modol CWC39SJ51433/1-94
本规范所规定的CWC39型瓷介微调可变电容器，其全部要求由本规范和总规范GJB1433《瓷介微调可变电容器总规范》作出规定。1范围
1.1主题内容
本规范规定了CWC39型瓷介微调可变电容器的结构、尺寸及要求。1.2适用范围
本规范适用于CWC39型瓷介微调可变电容器，该类电容器工作温度范围为一55~+85c。
1.3分类
根据GJB1433第1.3条规定，CWC39型瓷介微调可变电容器的型号组成如下表所示。电容量范圈
CWC39W8
CWC39W12
CWC39J15
CWC39J25
CWC39Z35
CWC39Z60
引用文件
最小值不大于最大值不小于
GJB1433-—92
额定直流
工作电压
瓷介微调可变电容器总规范
中华人民共和国电子工业部1994-09-30发布电容温度系数
颜色标志
0±400
-300±300
-750±300
1994-12-01实施

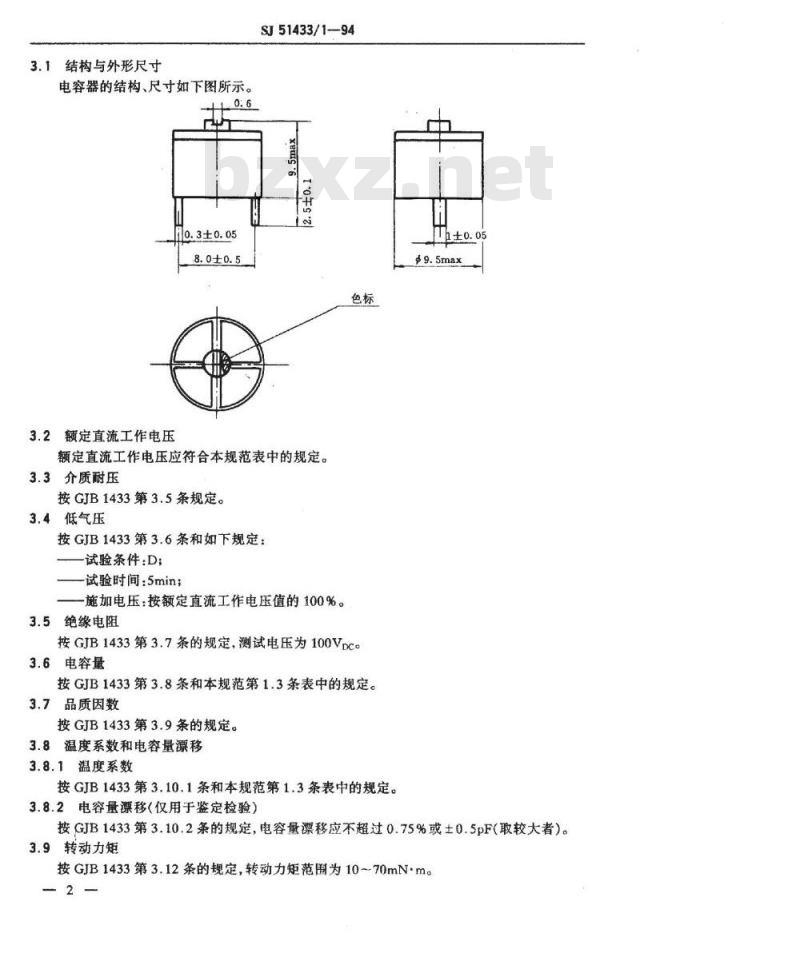

3.1结构与外形尺寸
电容器的结构、尺寸如下图所示。0:6
0.3±0.05
3.2额定直流工作电压
SI51433/1-94
额定直流工作电压应符合本规范表中的规定。3.3介质耐压
按GJB1433第3.5条规定。
3.4低气压
按GJB1433第3.6条和如下规定：试验条件：D：
试验时间：5min；
施加电压：按额定直流工作电压值的100%。3.5绝缘电阻
按GJB1433第3.7条的规定，测试电压为100Vpcc3.6电容量
按GJB1433第3.8条和本规范第1.3条表中的规定。3.7品质因数
按GJB1433第3.9条的规定。
3.8温度系数和电容量漂移
3.8.1温度系数
按GJB1433第3.10.1条和本规范第1.3条表中的规定。3.8.2电容量漂移（仅用于鉴定检验）1±0.05
按GJB1433第3.10.2条的规定，电容量漂移应不超过0.75%或土0.5pF（取较大者）。3.9转动力矩
按GJB1433第3.12条的规定，转动力矩范围为10~70mN·m。2
3.10引出端强度免费标准bzxz.net
按GJB1433第3.11条的规定。
3.11机械耐久性
SJ51433/1—94
按GJB1433第3.13条的规定，产品持续转动50个循环，试验后电容量变化应不超过15%。
3.12电气耐久性
按GJB1433第3.14条的规定，试验后电容量变化应不超过8%或±0.5pF(取较大者）。3.13冲击（规定脉冲）
按GJB1433第3.15条的规定。
3.14高频振动
按GJB1433第3.16条的规定。
3.15耐湿
按GJB1433第3.17条的规定，试验后电容量变化应不超过5%或±0.5pF(取较大者）。3.16标志
用颜色标志，按本规范1.3条表中的规定。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营九九九厂、中国电子技术标准化研究所起草。本规范主要起草人：何家才、陈玉英、魏启富。计划项目代号：B22006。
