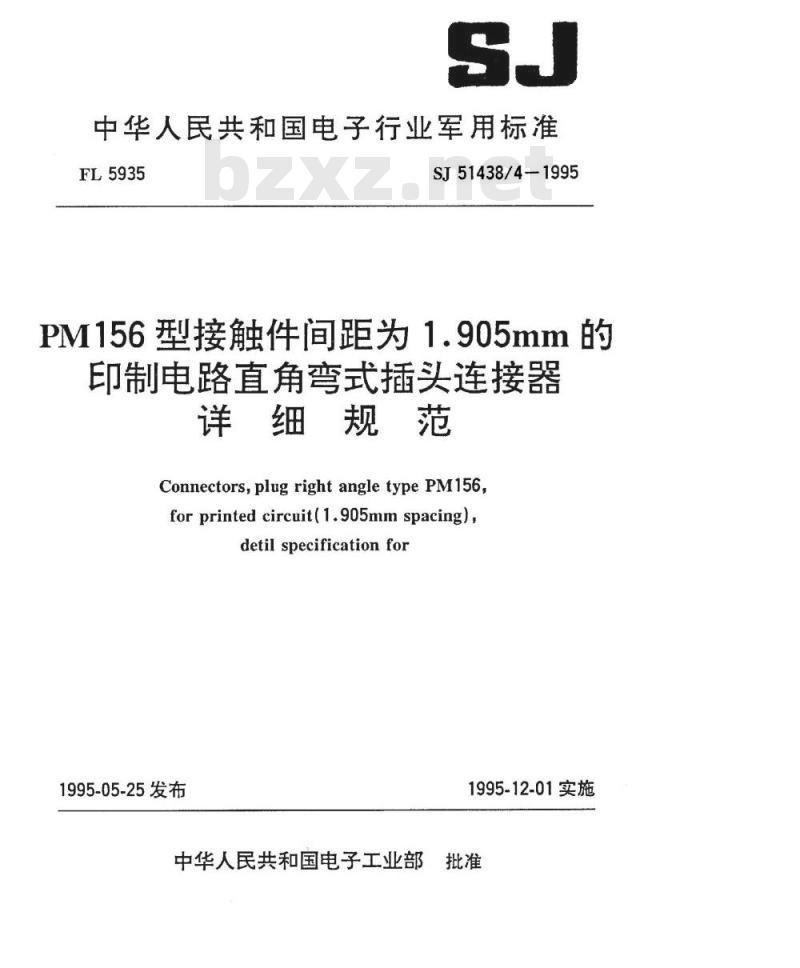

中华人民共和国电子行业军用标准FL5935
SJ51438/4—-1995
PM156型接触件间距为1.905mm的印制电路直角弯式插头连接器
详细规范
Connectors,plug right angle typePM156,for printed circuit(1.905mm spacing),detil specificationfor
1995-05-25发布
1995-12-01实施
中华人民共和国电子工业部

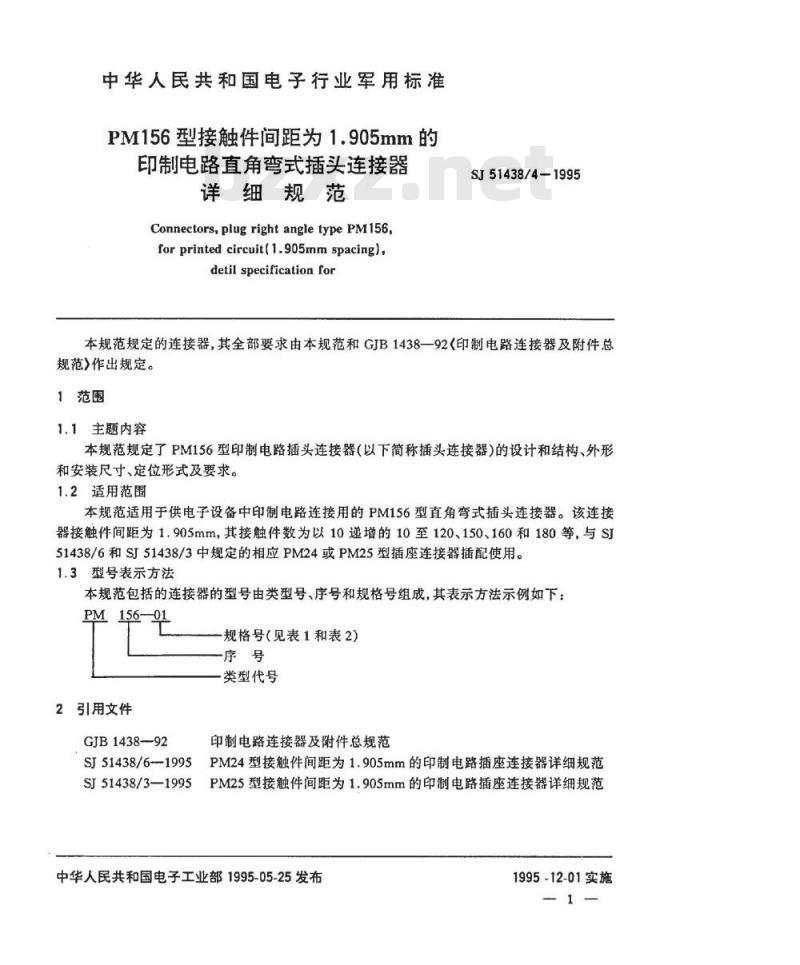

中华人民共和国电子行业军用标准PM156型接触件间距为1.905mm的印制电路直角弯式插头连接器
详细规范
Connectors,plug right angle type PM156,for printed circuit(1.905mmspacing),detil specification for
SJ51438/4-1995
本规范规定的连接器，其全部要求由本规范和GJB1438—92《印制电路连接器及附件总规范作出规定。
1范围
1.1主题内容
本规范规定了PM156型印制电路插头连接器（以下简称插头连接器）的设计和结构、外形和安装尺寸、定位形式及要求。1.2适用范围
本规范适用于供电子设备中印制电路连接用的PM156型直角弯式插头连接器。该连接器接触件间距为1.905mm，其接触件数为以10递增的10至120、150、160和180等，与SJ51438/6和SJ51438/3中规定的相应PM24或PM25型插座连接器插配使用。1.3型号表示方法
本规范包括的连接器的型号由类型号、序号和规格号组成，其表示方法示例如下：PM156-01
规格号（见表1和表2）
类型代号
2引用文件
GJB1438—92
印制电路连接器及附件总规范
SJ51438/6-1995
PM24型接触件间距为1.905mm的印制电路插座连接器详细规范SI51438/3一1995PM25型接触件间距为1.905mm的印制电路插座连接器详细规范中华人民共和国电子工业部1995-05-25发布1995-12-01实施
3要求
3.1设计和结构

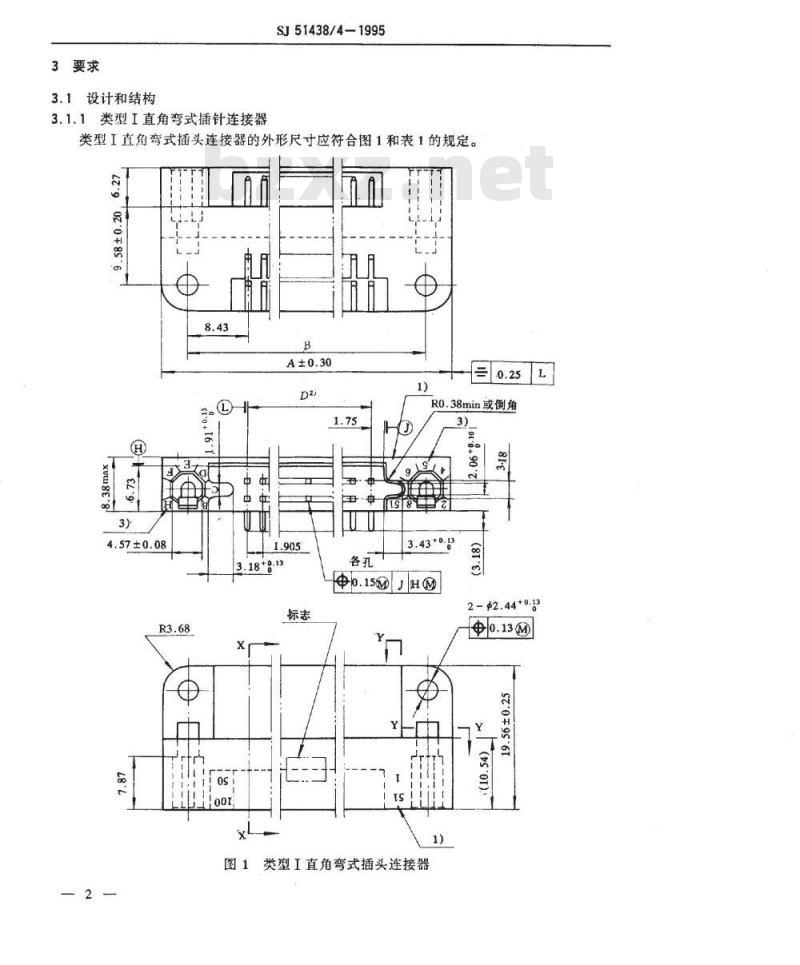

3.1.1类型I直角弯式插针连接器SJ51438/4-1995
类型I直角弯式插头连接器的外形尺寸应符合图1和表1的规定。9
020856
-0+161
4.57±0.08
R0.38min或倒角
108+902
3.43+0.13
中0.15MJH
图1类型I直角弯式插头连接器
(81°E)
2-42.44+0.13
安装方式见详图*
（900）
SJ51438/4-1995

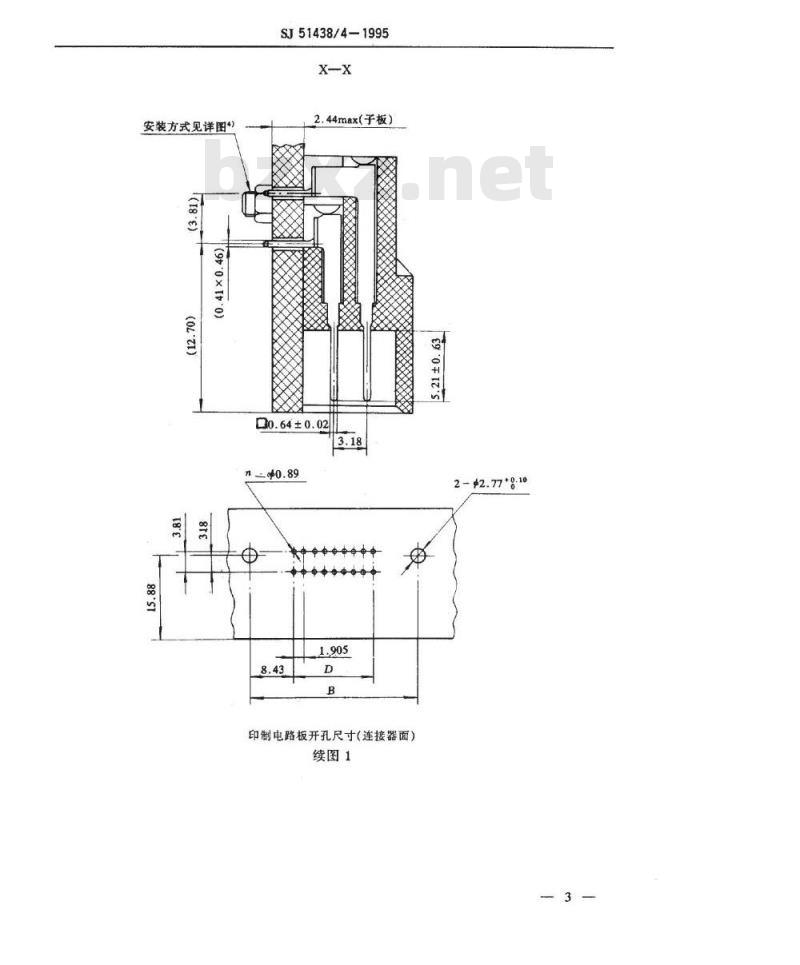

2.44max（子板）
0.64±0.02
印制电路板开孔尺寸（连接器面）续图1
2-42.77*8.10
M2.2冷轧钢机制平头螺钉和螺母6)、7)（最大扭矩0.16Nm）
高扭矩螺母
（最大扭矩0.56N·m）
SJ51438/4-1995

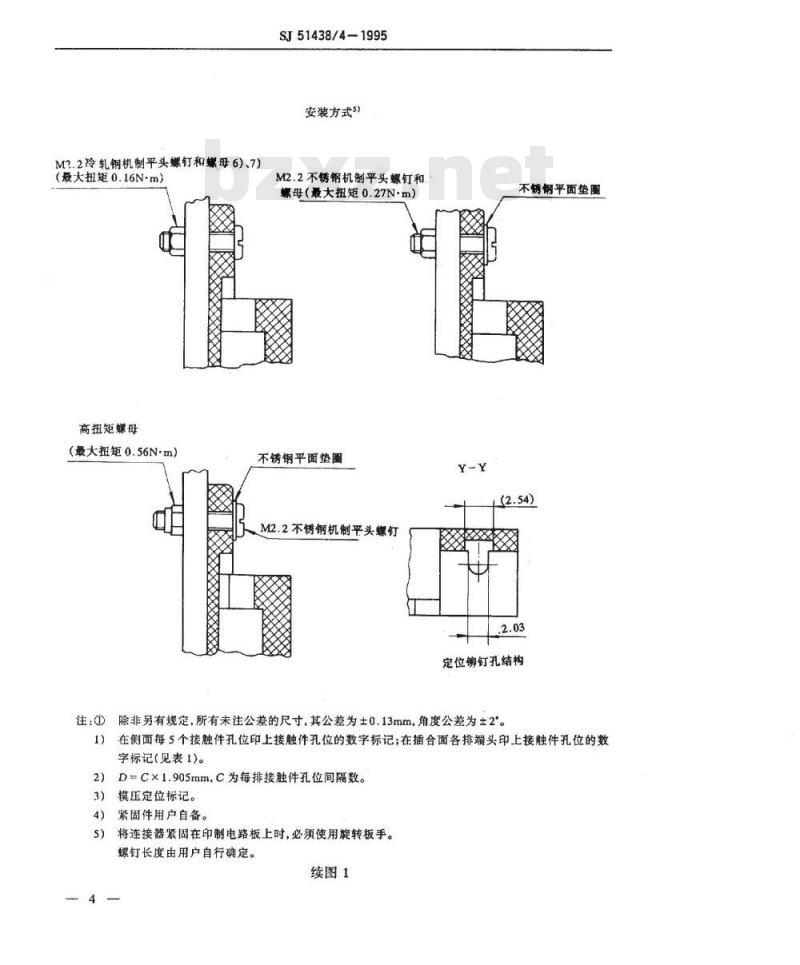

安装方式5)
M2.2不锈钢机制平头螺钉和
螺母（最大扭矩0.27N·m）
不锈钢平面垫圈
M2.2不锈钢机制平头螺钉
不锈钢平面垫图
定位铆钉孔结构
注：①除非另有规定，所有未注公差的尺寸，其公差为士0.13mm，角度公差为±2。在侧面每5个接触件孔位印上接触件孔位的数字标记；在插合面各排端头印上接触件孔位的数1
字标记(见表1)。
2）D=C×1.905mm，C为每排接触件孔位间隔数。3）模压定位标记。
4）紧固件用户自备。
将连接器紧固在印制电路板上时，必须使用旋转板手。5）
螺钉长度由用户自行确定。
续图1
3.1.2类型Ⅱ直角弯式插头连接器SJ51438/4-1995
类型Ⅱ直角弯式插头连接器的外形尺寸应符合图2和表1的规定。2228
F0+161
4.57±0.08
3.18+0.13
R0.38min或倒角
3.43+9.13
类型Ⅱ直角弯式插头连接器
2-$2.44*8.13
安装方式见详图*)
(18'E)
（90x0）
SJ51438/4-1995
2.44max（子板）
0.64±0.02
印制电路板开孔尺寸（连接器面）续图2
2-$2.77*0.10
M2.2冷轧锅机制平头螺钉和螺
母6)、7)（最大扭矩0.16N·m）高扭矩螺母
（最大扭矩0.56Nm）
SJ51438/4-1995
安装方式5
M2.2不锈钢机制平头螺钉和螺母（最大扭矩0.27Nm）
不锈钢平面垫围
M2.2不锈钢机
剑平头螺钉
不锈钢平面垫圈
定位锦钉孔结构
注：①除非另有规定，所有未注公差的尺寸，其公差为±0.13mm，角度公差为土2°。1）在侧面每5个接触件孔位印上接触件孔位的数字标记；在插合面各排端头印上接触件孔位的数字标记(见表1)。
2）D=C×1.905mm，C为每排接触件孔位间隔数。3）模压定位标记。
4）紧固件用户自备。
5）将连接器紧固在印制电路板上时，必须使用旋转板手。螺钉长度由用户自行确定。续图2
规格号
接触件数目
SJ51438/4-1995
接触件孔位号
6—10bzxZ.net
11—20
16—30
21--40
1—25
26—50
31—60
36—70
1—40
1—45
46—90
51-100
56—110
61-120
76—150
81-160
91-180
3.2接触件表面处理
SJ51438/4-1995
应按GJB1438的规定，在接触件插合部分（最小长度3.81mm）的镍底层上镀金，在接触件尾部焊接部分的镍底层上镀锡铅合金，接触件其余部分镀镍。3.3接触件孔位号
按图1、图2和表1的规定。
3.4额定电流
在度为42℃时，每一接触件最大电流为3A，连续工作时为2.25A。3.5定位
类型I和类型Ⅱ直角弯式插头连接器采用如图3所示的外部定位键定位，定位键用不锈钢制造并进行钝化处理，其装配方式见图5，将定位键装入由定位槽指示的号码位置内（所示为6号位)并用钉固定，固定铆钉用H62黄铜制造并镀镍，尺寸见图4。00:0
定位指示
图3外部定位键
安装螺钉
(2件）
插座连接器组件
3.6插合力和分离力
SJ51438/4-1995
图4定位键固定铆钉
定位键
(4件）
插头连接器组件
图5外部定位键的装配
定位键固定钉
(2件）
连接器最大插合力应为接触件乘以1.11N，最小分离力应为接触件数乘以0.11N，并且应不大于测出的插合力。
3.7接触电阻
每一接触对的接触电阻应符合表2规定：表2
接触电阻
最大平均值
3.8接触件固定性
最大值
SJ51438/4-1995
接触件应能承受不小于13.34N的轴向负荷。3.9介质耐压
介质耐压应符合表3规定。
附加说明：
海拔高度
海平面
本规范由中国电子技术标准化研究所归口。本规范由国营第七九六厂起草。本规范主要起草人：汪其龙、陈永利、肖阳川、杨琴秀、张开健。计划项目代号：
