【行业标准】 ZC503型晶体振荡器详细规范

中华人民共和国电子行业军用标准FL5955
SJ 51648/5-97
ZC503型晶体振荡器
详细规范
Type Zc 503, oscillators, crystal,detail specification for
1997-06-17发布
1997-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准ZC503型晶体振荡器
详细规范
Typezc 503,osclators,crystaldetail specification for
SJ 51648/5-97
本规范规定的ZC503型晶体振荡器，其全部要求由本规范和GJB1648一93（品体振荡器总规范)作出规定。
1范围
1.1主题内容
本规范规定了ZC503型晶体振荡器的详细要求。1.2适用范围
本规范适用于1MHz～10MHz的ZC 503型晶体振荡器(以下简称振荡器)。2引用文件
GJB1648—93晶体振蒸器总规范
3要求
3.1标准环境温度
除非另有规定,所有测量均应在25C±2℃的基准温度下进行。3.2负裁试验电路
负载试验电璐见图1。
振糕器
3.3结构、尺寸和重量
3.3.1结构和尺寸
R=100ka
C= 20pF

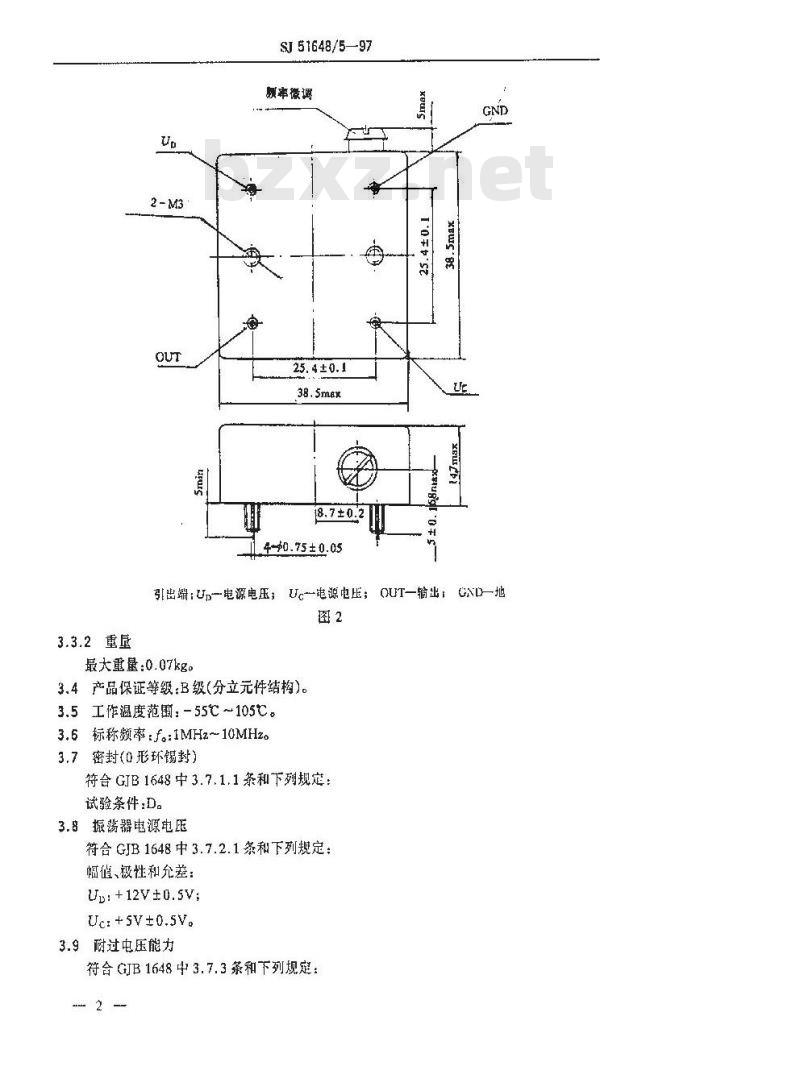

结构、外形尺寸和引出端排列应符合图2规定。中华人民共和国电子工业部1997-06-17发布1997-10-01实施
TYKAONKAca-
3.3.2重量
2 - M3
SJ51648/5-97
额率微调
25. 4 ±0.1
18.7±0.2
4-p0.75±0.05
引出端：Up一电源电压；Uc一电源电压；OUT一输出：GND一地图2
最大重量：0.07kg。
3.4产品保证等级：B级（分立元件结构）。3.5工作温度范围：55℃~105℃。3.6标称频率：f。:IMHz10MHz。3.7密封(0形环锡封)
符合 GJB1648中3.7.1.1条和下列规定：试验条件：D。
3.8振荡器电源电压
符合GJB1648中3.7.2.1条和下列规定：幅值、极性和允差：
Us: +12V±0.5V;
Uc: +$V+0.5V.
3.9耐过电压能力
符合GJB1648中3.7.3条和下列规定：2
SJ 51648/5-97
a.输入U,施加电压：15V±0.5V(d.c);h。持续时间：1mino
3.10振荡器输入电流一功率
符合GJB164B中3.7.4.1条的规定，测量输入电流和（或）电压值，计算的功率不应超过：120mW(1MHz5MHz);150mW(>5MHz~10MHz)3.11基准温度初始糖度
符合GJB1648中3.7.5条的规定，其频率偏移不应超过±2×10-°。3.12机械式频率调整
符合GJB1648中3.7.6.1条和下列规定：9.频率调整范围：±5×10-6(以标定的频率偏置为基准);b，最小频率微调量：0.1×10-°。3.13趣热时间
符合GJB1648中3.7.7条和下列规定：a。达到最终频率的时间：10s
b，频率允差：±2×10-6。
3.14初始频率一温度精度（1/2温度循环）符合GJB1648中3.7.9.1条和下列规定：测量点温度（)：105,85,70,60,45,25,0,-1020,-30,40，-55a.
b.测量点温时间：105℃，85℃，-40℃.-55℃各慎温20min其余点各恒温15min；C，测量程序：从最高工作温度开始测量。其频率一温度精度不低于：
+2×10-6(-40℃-85℃)
±5×10-6(-55C~< -40℃,>85℃~105℃)。3.15频率一电压允差
符合GJB1648中3.7.13条的规定，其频率-电压允差不应超过±5×10-1。3.16輪出波形
符合GJB1648中3.7.18条规定，其波形为方波。3.17逻辑输出电压电平
符合GJB1648中3.7.19.3条和下列规定：a，“1\电平不小于4.5V；\0\电平不大于0.5V；b，负载:100kn//20pF
3.18上升时间和下降时间
符台GJB1648中3.7.20条规定，在额定电源电压时，上升时间和下降时问不应超过：IMHz ~ 5MHz: 40ns:
>5MHz~8MHz:25ns:
>8MHz~10MHz:20nsg
3.19占空因数
符合GJB1648中3.7.21条规定，占空因数为(50±15)%。3.20杂波响应
符合GJB1648中3.7.23条和下列规定：—3
TTKAONKAa-
SJ 51648/5—97
带宽：±50kHz，杂波响应应优于50dB。3.21颠率老化
符合GJB1648中3.7.33.2条和下列规定：：老化温度：85℃±3℃：
b0~30d频率总变化（fmz—fml/f不应超过±1×10-6,5年内预定频率总变化：±5×10~6。
3.22频率环境允差
符合 GIB1648 中3.7.36条和下列规定。频率——环境允差不超过±3×10-5。3.23正弦振动（非工作状态）
符合GIB1648中3.7.37.1条和下列规定：试验条件:A。
3.24冲击（规定脉冲）（非工作状态）符合GJB1648中3.7.39条和下列规定：试验茶件：A。
3.25温度冲击（非工作状态）
符会GJB1648中3.7.43条和下列规定：试验条件：A。
3.26低气压（非工作状态）
符合 GJB 1648 中 3.7.44.1 条规定。3.27贮存温度
符合GJB1648中3.7.45条和下列规定：。低温贮存：-60℃
b.离温贮存：110℃。
3.28耐焊接热
符合 GJB 1648 中 3.7.47 条规定。3.29耐湿
符合GJB 1648 中 3.7.48 条和下列规定;不施加极化电压和电负裁。
3.30盐雾（腐蚀）
不适用。
3.31引出端强度(引线牢固度）
符合GJB1648中3.7.50，1条和下列规定进行拉力试验：a。试验条件：A
b、负荷:20N。
3.32可焊性
符合 GIB 1648 中 3,7.51 条的规定。3.33耐溶剂bzxZ.net
符合 GJB1648中3.7.52条规定。3.34标志
SJ51648/5-97
符合GJB1648中3.8条规定，标志内容和顺序为：制造厂商标；
型号：
产品保证等级；
产品名称；
标称频率；
额率偏暨；
顺序号；
制造日期。
3.35目检和机械检查
符合 GIB 1648 中 3,5,3.6,3.8,和 3.9 条的规定。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营第七○七厂和中国电子技术标准化研究所起草。本规范主要起草人：章怡、张钧、宋佩钰、邓鹤松、边一林。计划项目代号：B52008。
TTTKAONKAca-
