【行业标准】 耐环境类小型同轴连接器-Ⅰ系列G级1型拉线脱离式插头详细规范

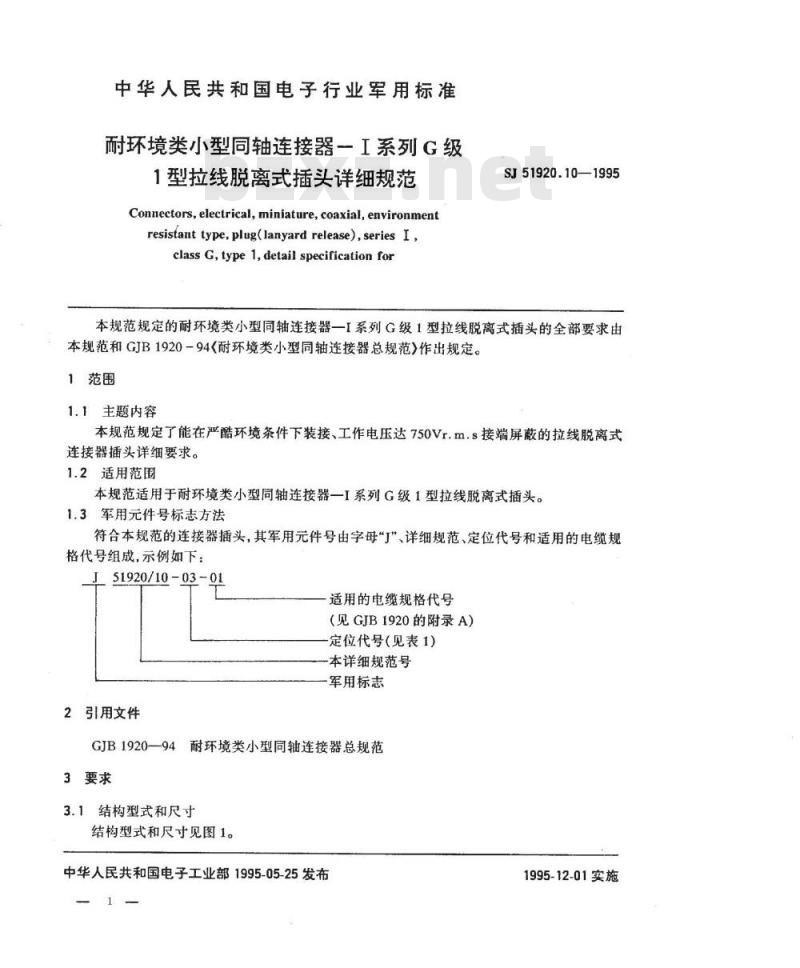

中华人民共和国电子行业军用标准耐环境类小型同轴连接器一I系列G级1型拉线脱离式插头详细规范
Connectors,electrical,miniature,coaxial,environmentresistant type,plug(lanyard release), series I,class G,type1,detail specification forSJ51920.10—1995
本规范规定的耐环境类小型同轴连接器一I系列G级1型拉线脱离式插头的全部要求由本规范和GJB1920-94<耐环境类小型同轴连接器总规范》作出规定。1范围
1.1主题内容
本规范规定了能在严酷环境条件下装接、工作电压达750Vr.m.s接端屏蔽的拉线脱离式连接器插头详细要求。
1.2适用范围
本规范适用于耐环境类小型同轴连接器一I系列G级1型拉线脱离式插头。1.3军用元件号标志方法
符合本规范的连接器插头，其军用元件号由字母“I”、详细规范、定位代号和适用的电缆规格代号组成，示例如下：
J51920/10-03-01
适用的电缆规格代号
（见GJB1920的附录A）
定位代号（见表1）
本详细规范号
军用标志
2引用文件
GJB1920一94耐环境类小型同轴连接器总规范3要求
3.1结构型式和尺寸
结构型式和尺寸见图1。
中华人民共和国电子工业部1995-05-25发布1
1995-12-01实施
见注?
3.81±0.15
SJ51920.10-1995
45°±2
21.24±0.25
注：①除非另有规定，公差均为±0.25。②配合尺寸应符合GJB1920的规定。A
见注③
③电缆入尺寸应符合GJB1920附录A中规定的适用电缆尺寸。1)标志处。
2)拉线长度见表1，半圆环的直径为15.88。3)对边宽度。
4)对边宽度。

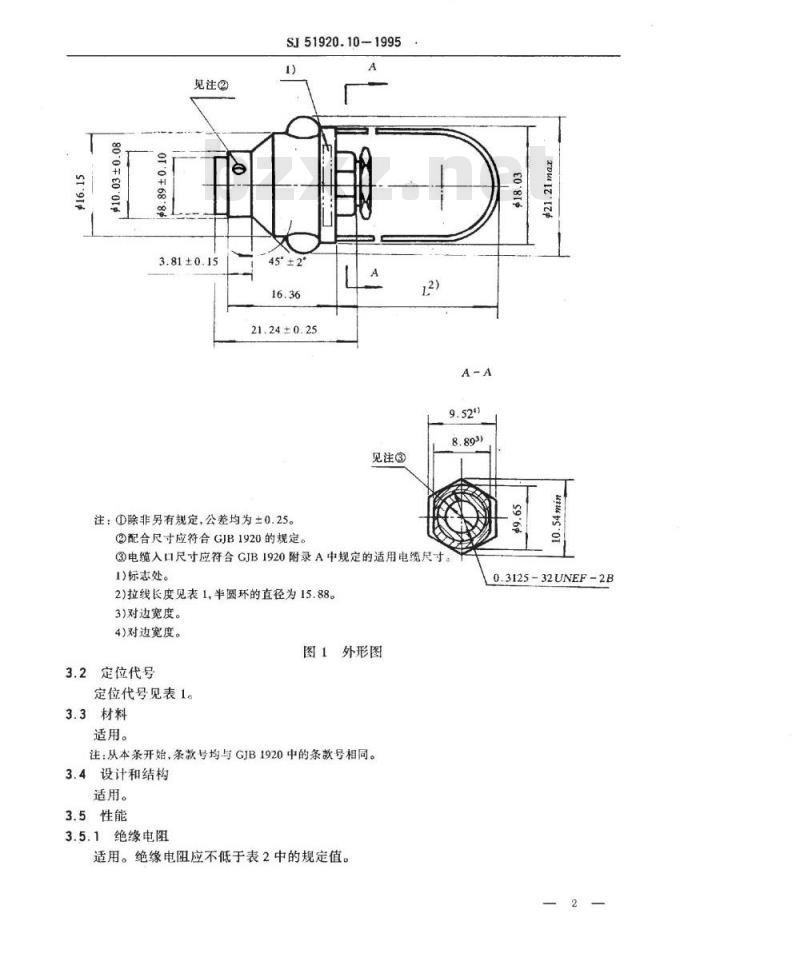

图1外形图
3.2定位代号
定位代号见表1。
3.3材料
适用。
注：从本条开始，条款号均与GJB1920中的条款号相同。3.4设计和结构
适用。
3.5性能
3.5.1绝缘电阻
适用。绝缘电阻应不低于表2中的规定值。0.814
0.3125-32UNEF-2B
定位代
注：海军航空指挥系统不采用。接触件
中心接触件与外接触件间
3.5.2介质耐压
适用。试验电压值按表3规定。
SJ51920.10-1995

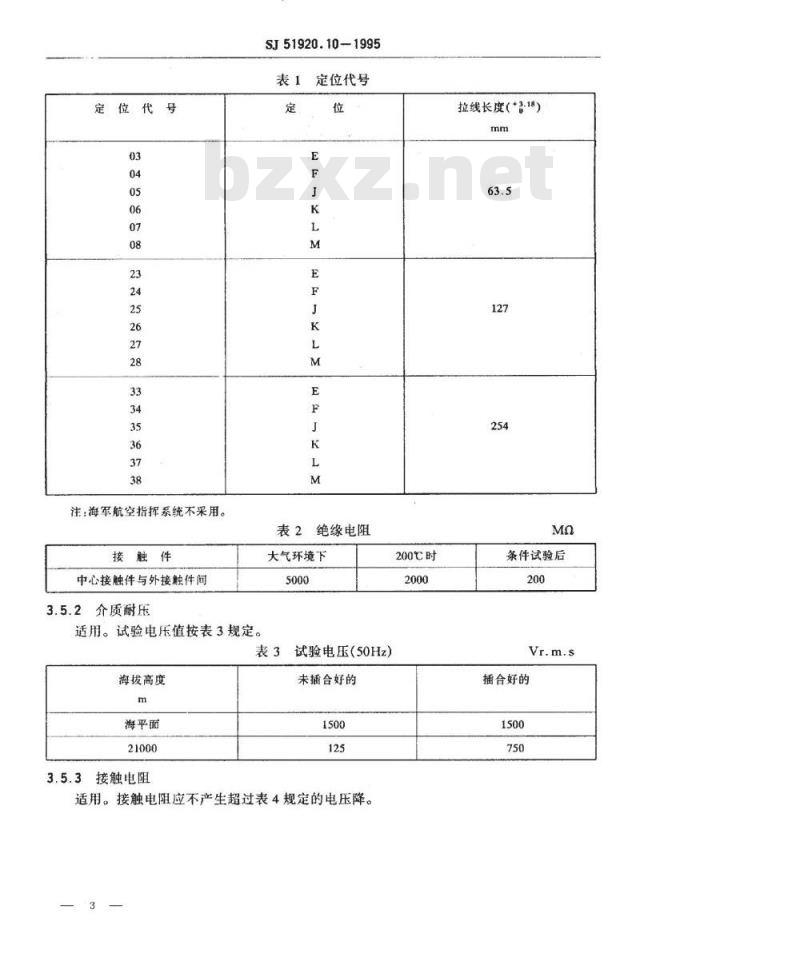

表1定位代号
表2绝缘电阻
大气环境下
表3试验电压（50Hz）
海拔高度
海平面
3.5.3接触电阻
未插合好的
适用。接触电阻应不产生超过表4规定的电压降。200℃时
拉线长度（*-18）
条件试验后
插合好的
中心接触件
外接触件
3.5.4低电平接触电阻
适用。
3.5.5插入力和拔出力
适用。
3.5.6耐试验探针损伤
适用。
试验电流
3.5.7中心接触件的固定性Www.bzxZ.net
适用。
3.5.8连接器的耐久性
适用。插合和分离各500次。
3.5.9电缆保持力
适用。
3.5.10侧面负荷
适用。
3.5.11气密封
不适用。
3.5.12温度冲击
适用。-55～85℃。
3.5.13冲击（规定脉冲）
适用。490m/s。
3.5.14振动
适用。196m/s，102000Hz。
3.5.15高温
适用。200℃。
3.5.16燃料油浸渍
适用。
3.5.17低气压耐湿
适用。
3.5.18臭氧暴露
适用。
3.5.19盐雾（腐蚀）
适用。
3.5.20硫化物浸渍
适用。
SJ51920.10-1995

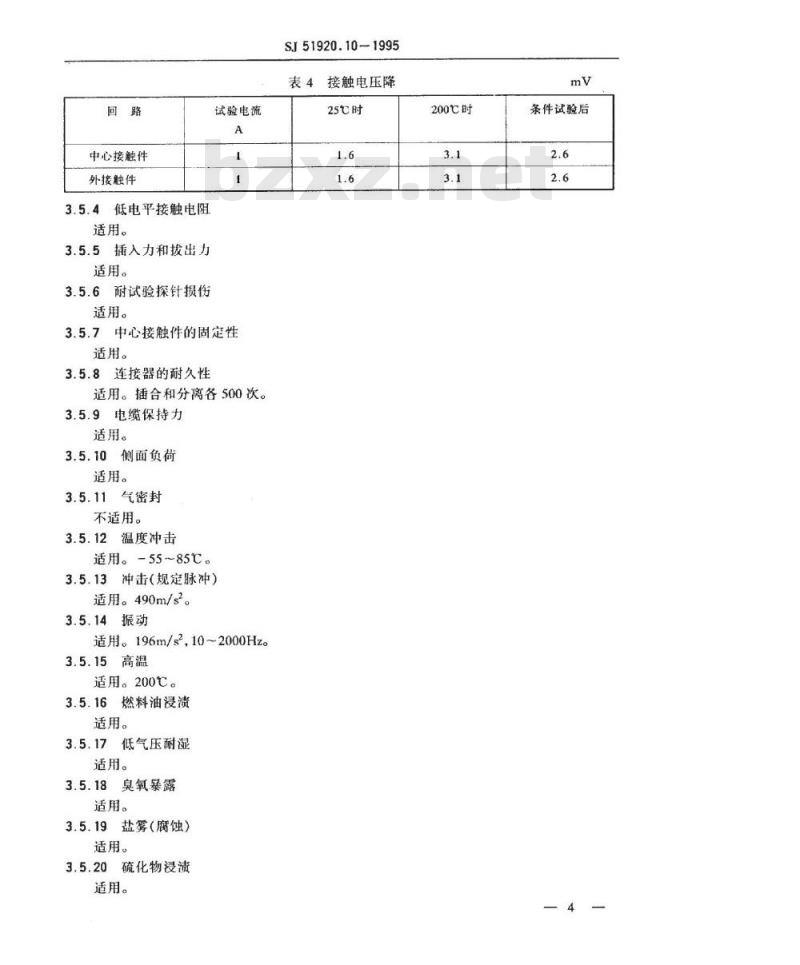

表4接触电压降
25℃时
200七时
条件试验后

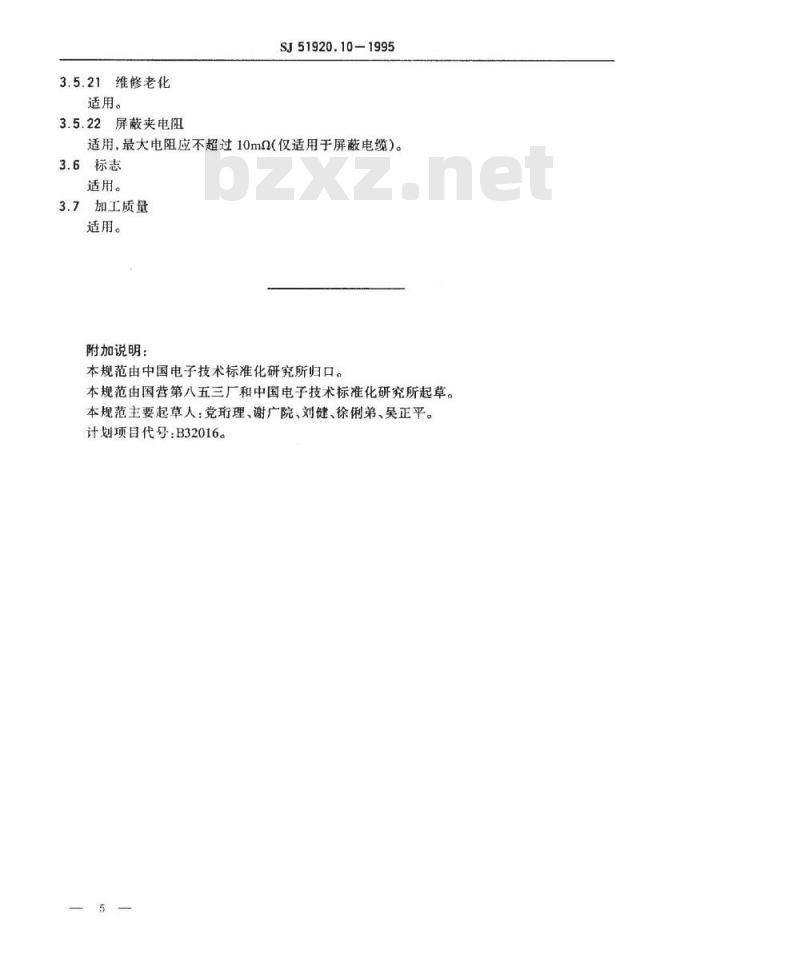

3.5.21维修老化
适用。
3.5.22屏蔽夹电阻
SJ51920.10-1995
适用，最大电阻应不超过10mQ(仅适用于屏蔽电缆）。3.6标志
适用。
3.7加工质量
适用。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营第八五三厂和中国电子技术标准化研究所起草。本规范主要起草人：党珀理、谢广院、刘健、徐俐弟、吴正平。计划项目代号：B32016。
