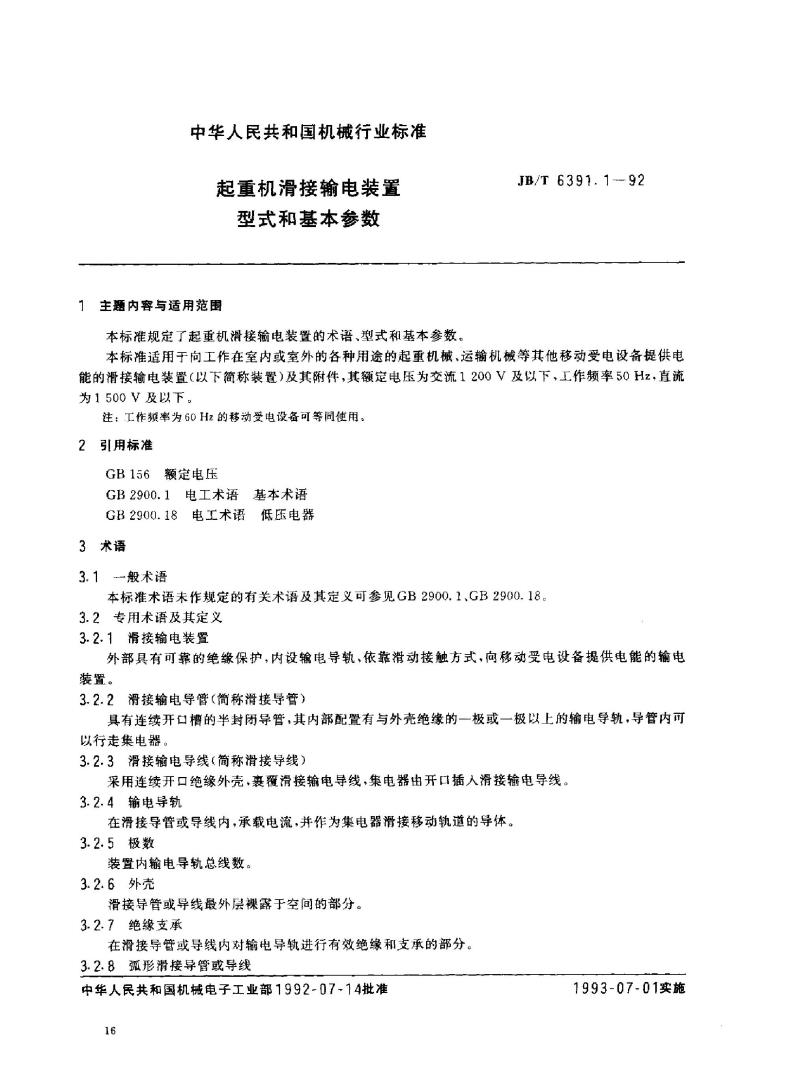

中华人民共和国机械行业标准
起重机滑接输电装置
型式和基本参数
1主题内容与适用范围
本标雅规定了起重机滑接输电装置的术语、型式和基本参数。JB/T 6391.1--92
本标准适用于向工作在室内或室外的各种用途的起重机械、运输机械等其他移动受电设备提供电能的滑接输电装置（以下简称装置）及其附件，其额定电压为交流1200V及以下，工作频率50Hz，直流为1500V及以下。
注：工作频率为60Hz的移动受电设备可等同使用。2引用标准
GB156额定电压
GB2900.1电工术语基本术语
GB2900.18电工术语低压电器
3术语
3.1—般术语
本标术语未作规定的有关术语及其定义可参见GB2900.1、GB2900.183.2专用术语及其定义
3.2.1滑接输电装置免费标准下载网bzxz
外部具有可靠的绝缘保护，内设输电导轨，依靠动接触方式，向移动受电设备提供电能的输电装置。
3.2.2滑接输电导管（简称滑接导管）具有连续开口槽的半封闭导管，其内部配置有与外壳绝缘的一极或一极以上的输电导轨，导管内可以行走集电器。
3.2.3滑接输电导线（简称滑接导线）采用连续开口绝缘外壳，裹覆滑接输电导线.集电器由开口插人滑接输电导线。3.2.4输电导轨
在滑接导管或导线内，承载电流，并作为集电器滑接移动轨道的导体。3.2.5极数
装置内输电导轨总线数
3.2.6外壳
滑接导管或导线最外层裸露于空间的部分。3.2.7绝缘支承
在滑接导管或导线内对输电导轨进行有效绝缘和支承的部分3.2.8孤形滑接导管或导线
中华人民共和国机械电子工业部1992-07-14批准16
1993-07-01实施

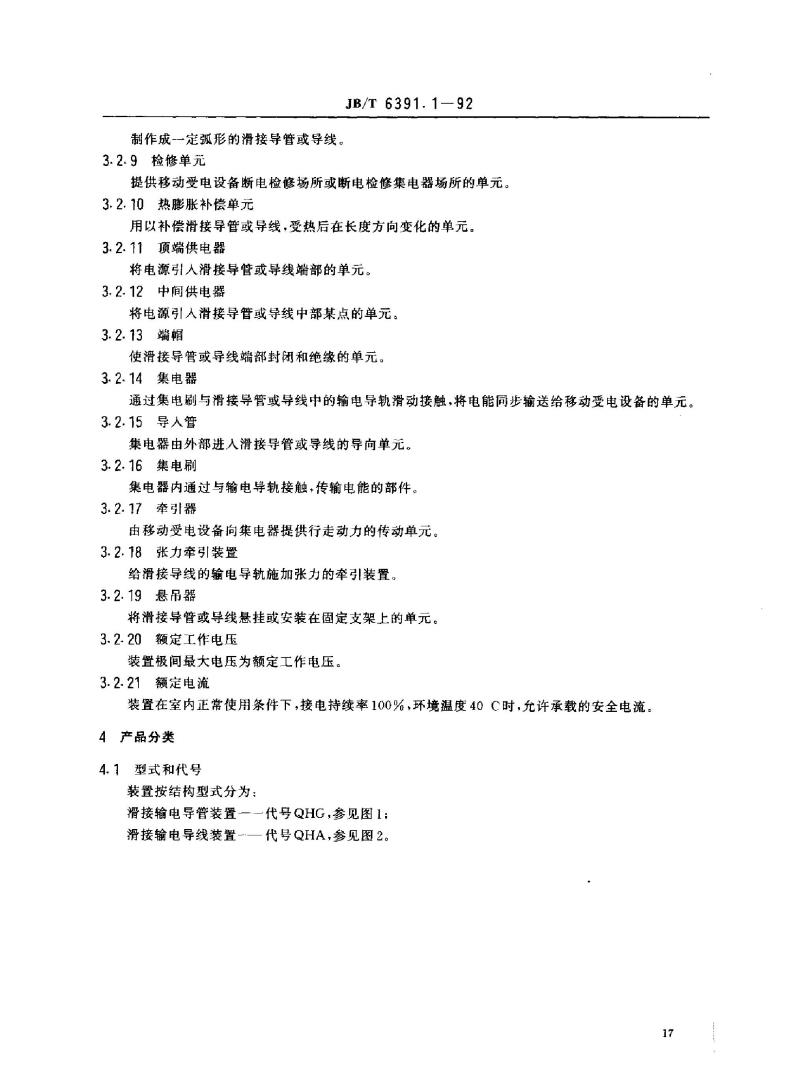

制作成一定孤形的滑接导管或导线。3.2.9检修单元
JB/T 6391.1—92
提供移动受电设备断电检修场所或断电检修集电器场所的单元。3.2.10热膨胀补偿单元
用以补偿滑接导管或导线，受热后在长度方向变化的单元。3.2.11顶端供电器
将电源引人滑接导管或导线端部的单元。3.2.12中间供电器
将电源引人滑接导管或导线中部某点的单元。3.2.13端帽
使滑接导管或导线端部封闭和绝缘的单元。3.2.14集电器
通过集电刷与滑接导管或导线中的输电导轨滑动接触，将电能同步输送给移动受电设备的单元。3.2.15导人管
集电器由外部进人滑接导管或导线的导向单元。3.2.16集电刷
集电器内通过与输电导轨接触，传输电能的部件3.2.17牵引器
由移动受电设备向集电器提供行走动力的传动单元。3.2.18张力牵引装置
给滑接导线的输电导轨施加张力的牵引装置。3.2.19悬吊器
将滑接导管或导线悬挂或安装在固定支架上的单元。3.2.20额定工作电压
装置极间最大电压为额定工作电压。3.2.21额定电流
装置在室内正常使用条件下，接电持续率100%，环境温度40C时，允许承载的安全电流。4产品分类
4.1型式和代号
装置按结构型式分为：

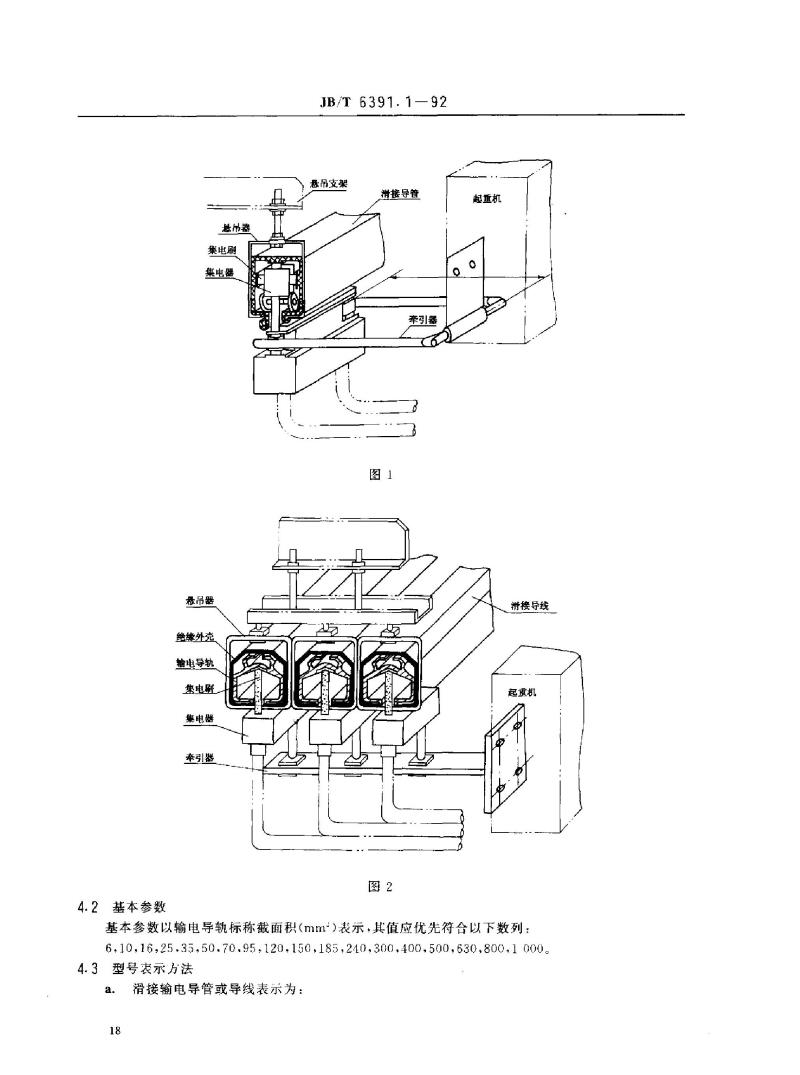

滑接输电导管装置—.—代号QHG，参见图1；滑接输电导线装置-…—代号QHA，参见图2。17
4.2基本参数
悬吊器
集电刷
集电器
最吊器
绝缘外壳
输电导轨
集电
集电器
牵引器
门
JB/T6391.1—92
悬吊支架
片
消接导管
牵引器
图1
图2
起重机
接导线
起重村
基本参数以输电导轨标称截面积（mm\）表示，其值应优先符合以下数列：6,10,16.25.35,50.70.95.120,150,185,240,300.400.500,630,800,1 000.4.3型号表示方法

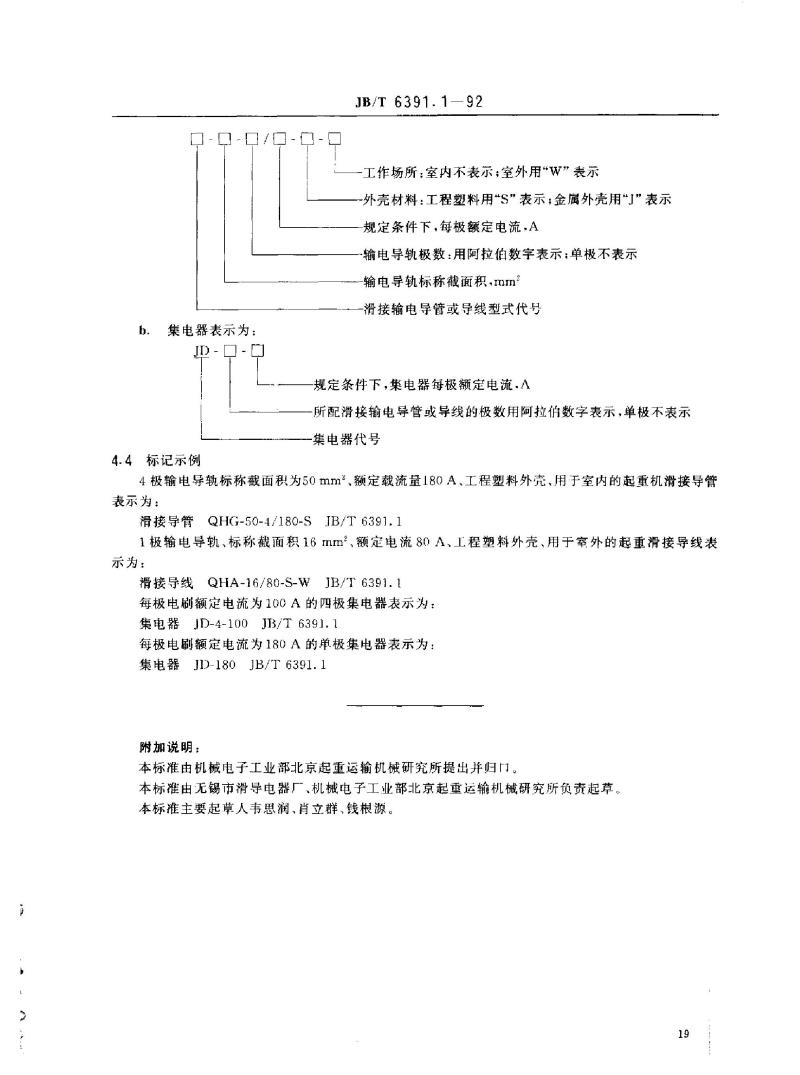

a．滑接输电导管或导线表示为：18
:
0-0-0/0
门口
集电器表示为：
b.
JPD - -
JB/T 6391.1
92
工作场所：室内不表示；室外用\W”表示外壳材料：工程塑料用*S”表示；金属外壳用\J”表示规定条件下，每极额定电流，A
-输电导轨极数：用阿拉伯数字表示：单极不表示-输电导轨标称截面积.mm
滑接输电导管或导线型式代号
规定条件下，集电器每极额定电流，A所配滑接输电导管或导线的极数用阿拉数字表示，单极不表示集电器代号
4.4标记示例
4极输电导轨标称截面积为50mm、额定载流量180A，工程塑料外壳、用于室内的起重机滑接导管表示为：
滑接导管
QHG-50-4/180-SJB/T 6391.1
1极输电导轨，标称截面积16mm2、额定电流80A、工程塑料外壳、用于室外的起重滑接导线表示为：
滑接导线QHA~16/80-S-WJB/T6391.1每极电刷额定电流为100A的四极集电器表示为：集电器JD-4-100JB3/T6391.1
每极电刷额定电流为180A的单极集电器表示为：集电器JD-180JB/T6391.1
附加说明：
本标推由机械电子工业部北京起重运输机械研究所提出并归门本标准由无锡市滑导电器厂、机械电子工业部北京起重运输机械研究所负责起草本标准主要起草人韦思润、肖立群、钱根源。19
