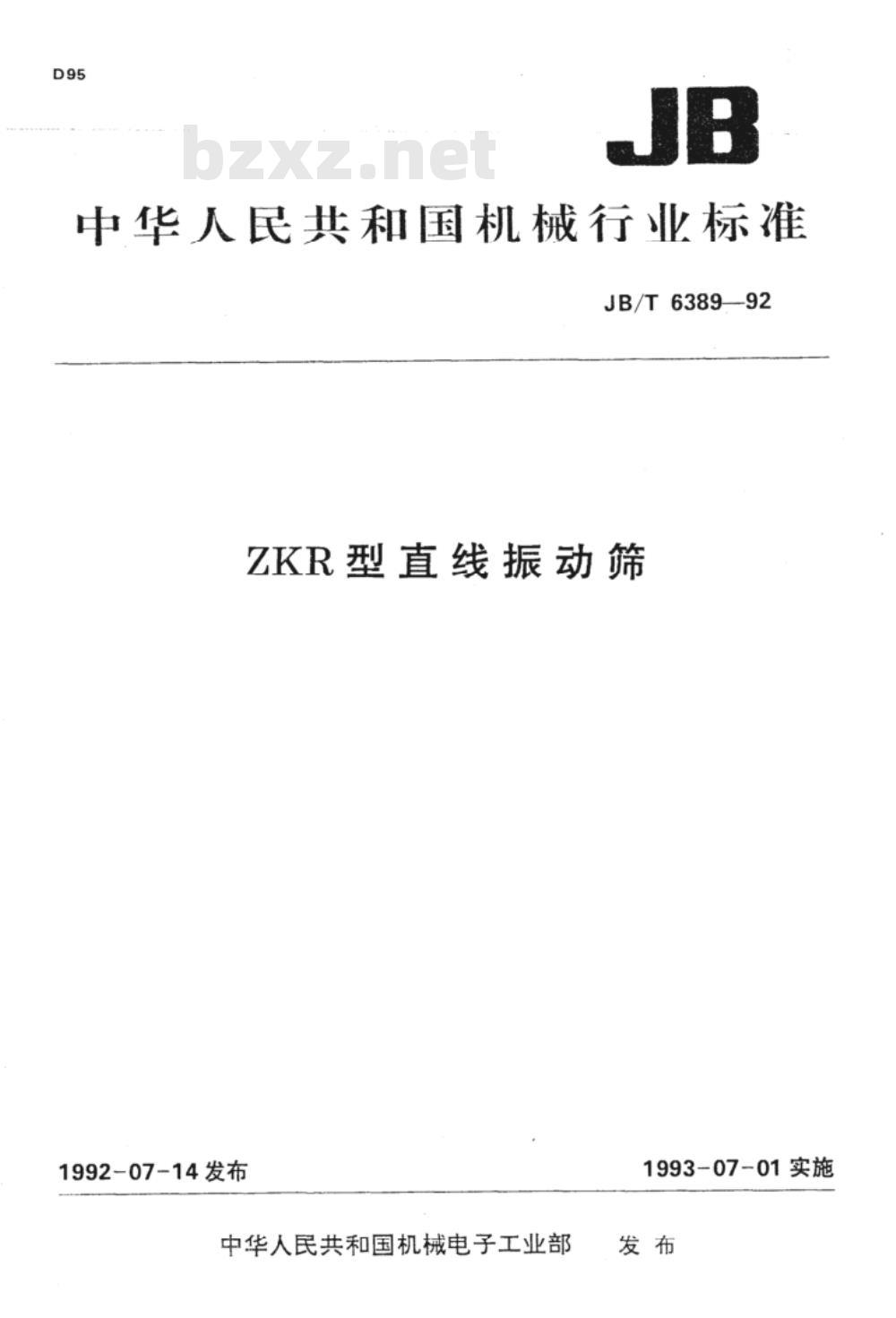

【机械行业标准(JB)】 ZKR 型直线振动筛

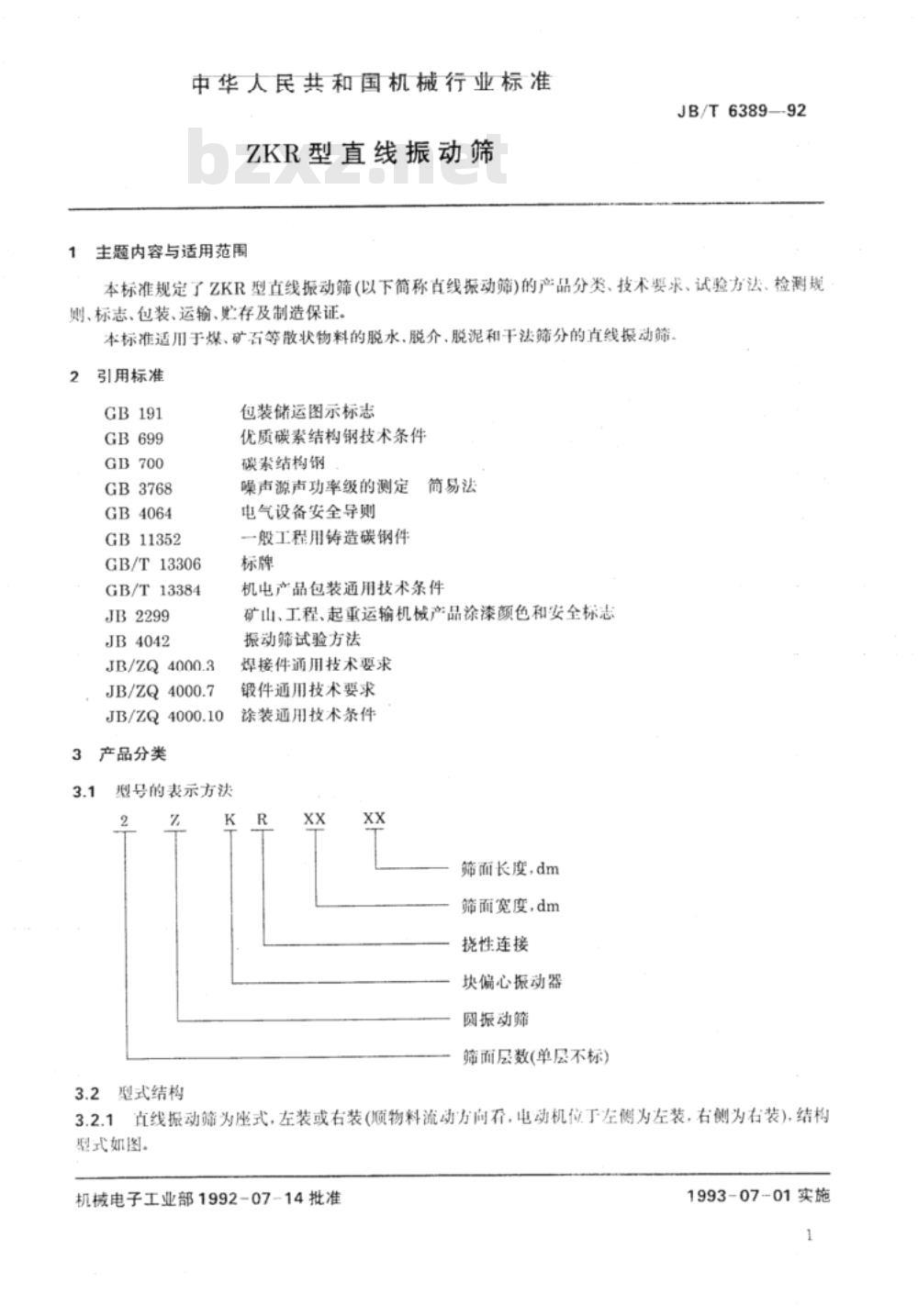

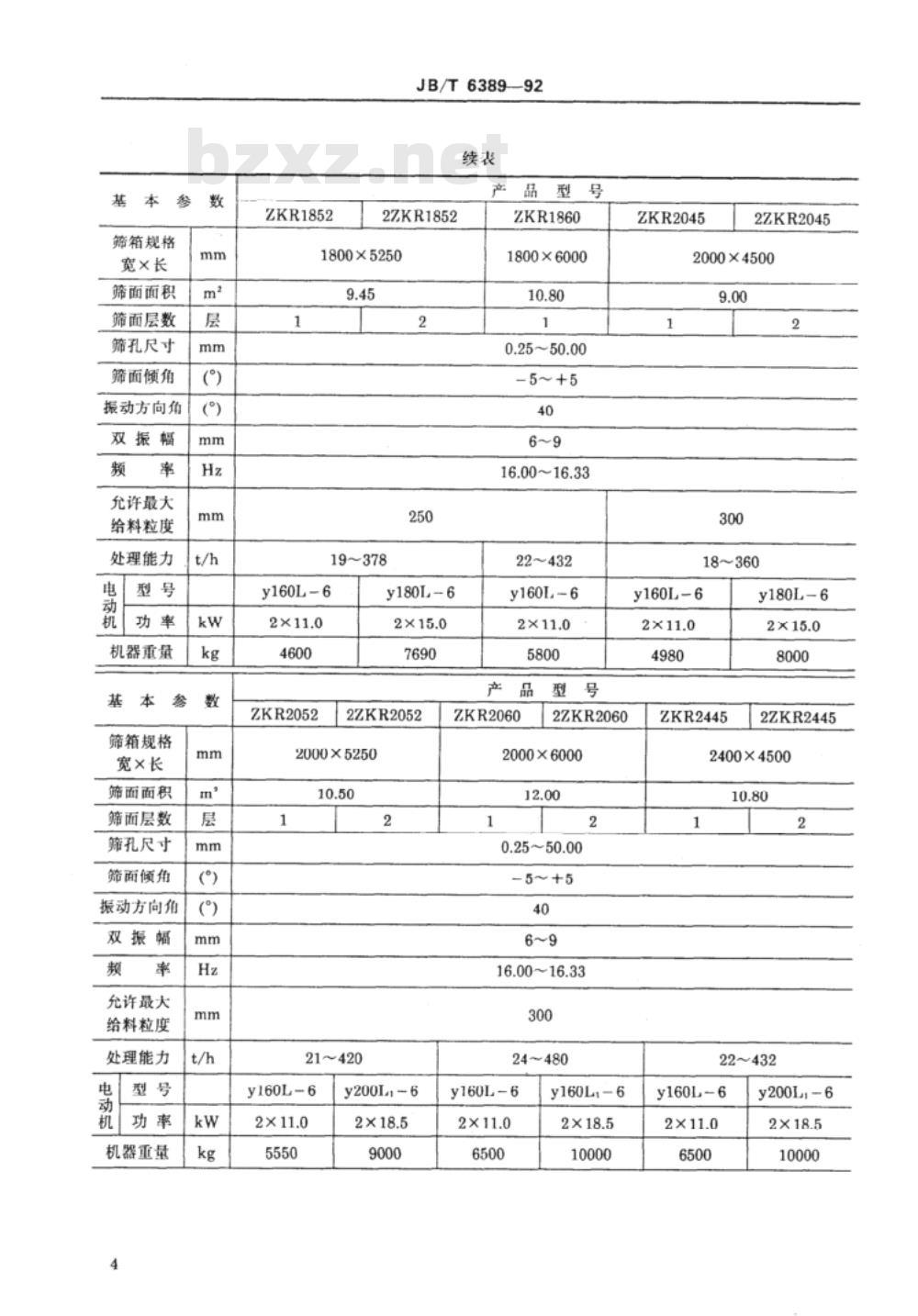

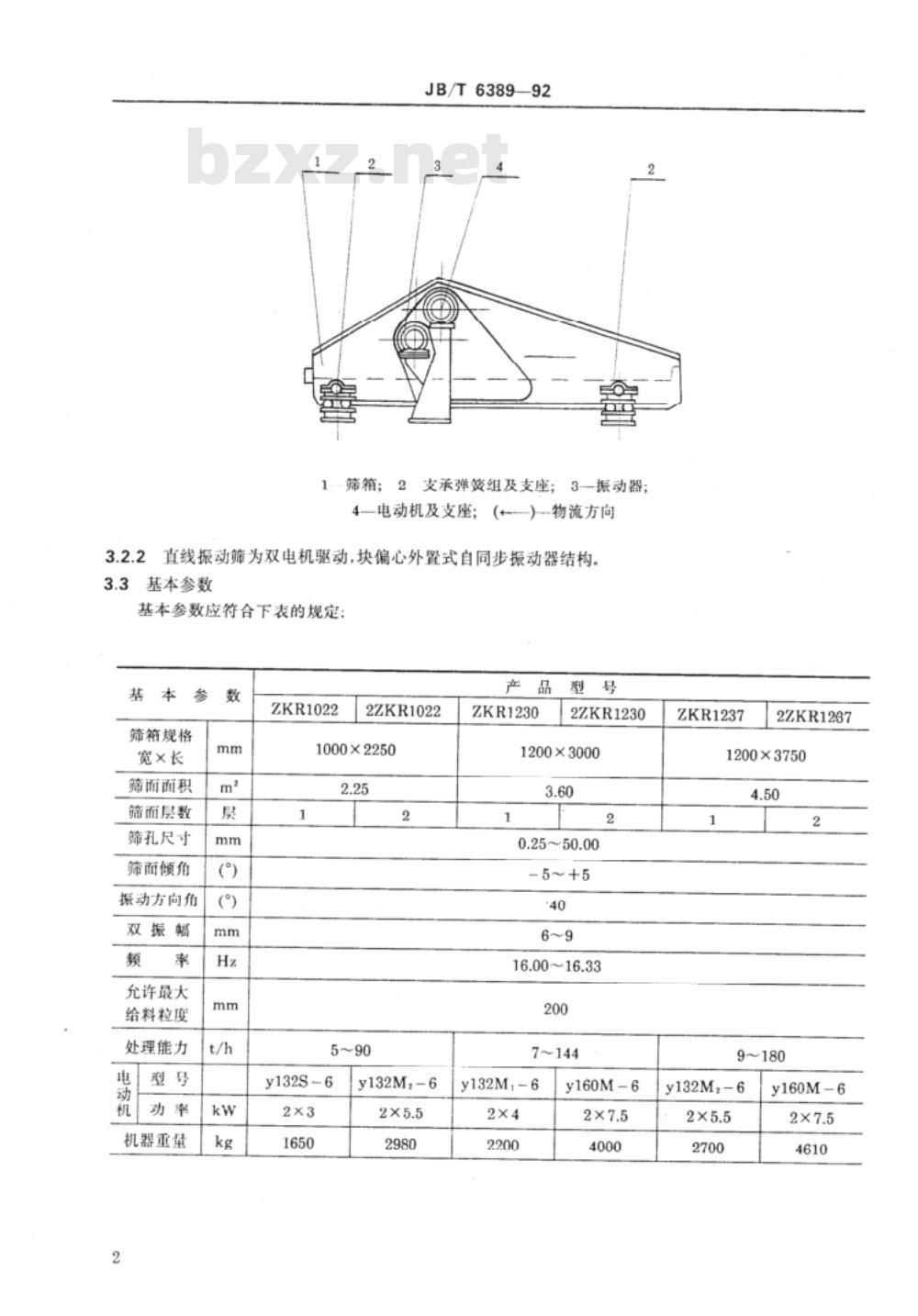

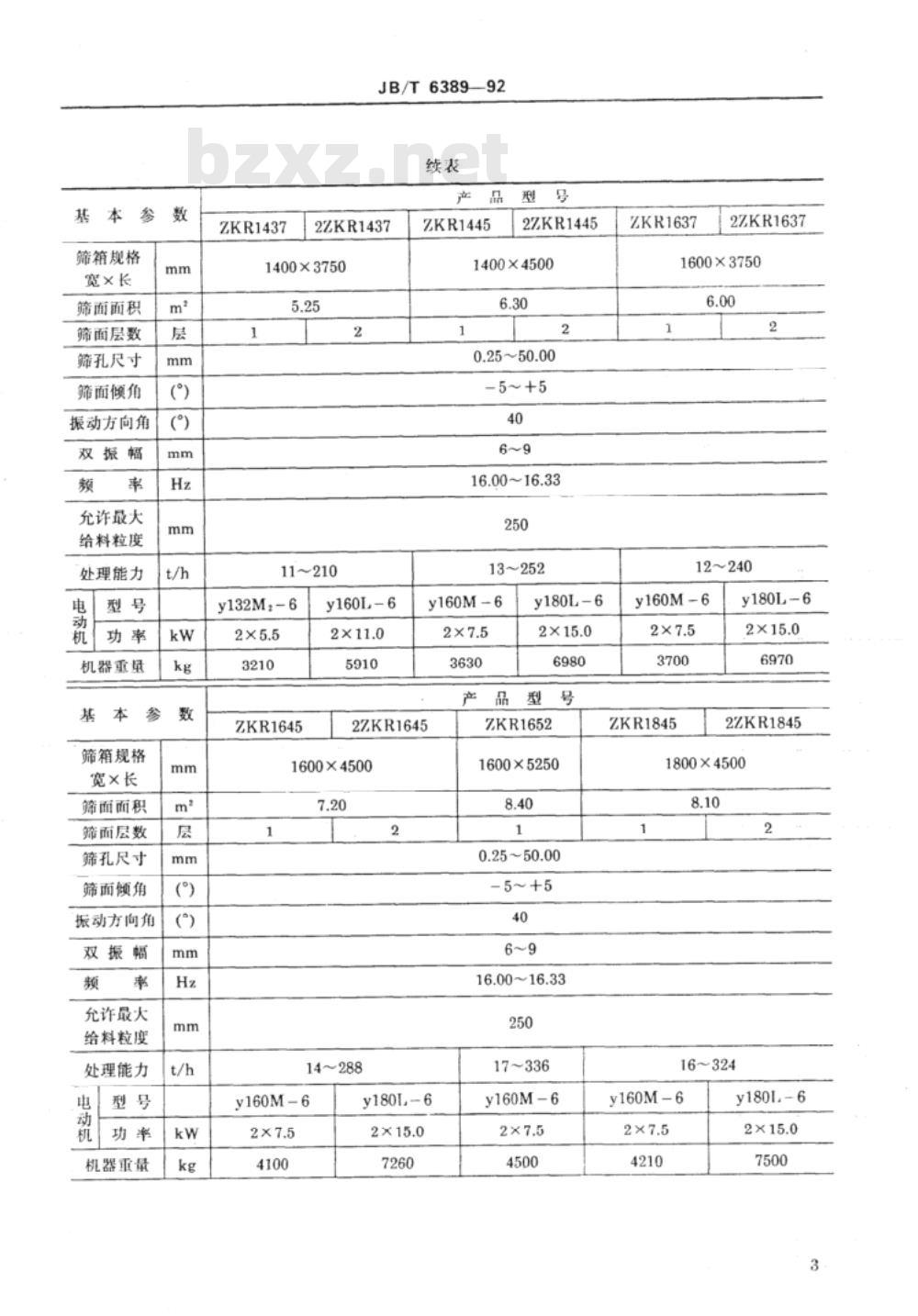

中华人民共和国机械行业标准 JB/T6389-92 ZKR型直线振动筛 1. 范围 本标准规定了ZKR型直线振动筛（以下简称直线振动筛）的产品分类、技术要求、试验方法、检测规则、标志、包装、运输、贮存及制造保证。该标准适用于煤、矿石等散状物料的脱水、脱介、脱泥和干法筛分。 2. 引用标准 GB191, GB699, GB700, GB3768, GB4064, GB11352, GB/T13306, GB/T13384, JB2299, JB4042, JB/ZQ4000.3, JB/ZQ4000.7, JB/ZQ4000.10 3. 产品分类 3.1 型号的表示方法 型号表示为：ZKR型直线振动筛。 3.2 型式结构 3.2.1 直线振动筛为座式，左装或右装（顺物料流动方向，电动机位于左侧为左装，右侧为右装），结构型式如图所示。 3.2.2 直线振动筛采用双电机驱动，块偏心外置式自同步振动器结构。 3.3 基本参数 基本参数应符合下表的规定： | 型号 | 筛箱规格 (宽×长) | 筛面面积 | 筛面层数 | 筛孔尺寸 | 筛面倾角 | 振动方向角 | 双振幅 | 频率 | 允许最大给料粒度 | 处理能力 | 电动机型号 | 功率 | 机器重量 | | ----------- | ---------------- | -------- | -------- | -------- | -------- | ---------- | ------ | ---- | ---------------- | -------- | ---------- | ---- | -------- | | ZKR1022 | 1000×2250 | 2.25 | 1 | 5~90 | 20° | 45° | 2×3 | 50Hz | 1650mm | 2t/h | y132s-6 | 2×3 | 2980kg | | ZKR1230 | 1200×3000 | 3.60 | 1 | 0.25~50 | -5~+5 | 40° | 6~9 | 16Hz | 16.00~16.33 | 200t/h | y132M-6 | 2×4 | 2200kg | | ZKR1237 | 1200×3750 | 4.50 | 1 | 9~180 | 20° | 45° | 2×5.5 | 50Hz | 2700mm | 2t/h | y132M2-6 | 2×5.5 | 4610kg | | ZKR1437 | 1400×3750 | 5.25 | 1 | 11~210 | 15° | 45° | 2×5.5 | 50Hz | 3210mm | 2t/h | y132M-6 | 2×5.5 | 5910kg | | ZKR1445 | 1400×4500 | 6.30 | 2 | 0.25~50 | 5~+5 | 40° | 13~25 | 16Hz | 250mm | 13~252t/h | y160M-6 | 2×7.5 | 3630kg | | ZKR1645 | 1600×4500 | 7.20 | 2 | 14~288 | 5° | 50° | 2×7.5 | 50Hz | 7260mm | 2×15.0kw | y180L-6 | 2×15.0 | 6980kg | | ZKR1652 | 1600×5250 | 8.40 | 2 | 20~350 | 10° | 45° | 3×6 | 50Hz | 8000mm | 3×20.0kw | y200L-6 | 3×15.0 | 9800kg | 4. 标志、包装、运输和贮存 本标准规定了设备的标志、包装要求、运输及贮存条件，确保产品在运输过程中不受损害，并能长期保持其技术性能。 5. 制造保证 制造商应根据本标准提供符合技术要求的直线振动筛，确保设备的长期稳定运行。
