【机械行业标准(JB)】 锥密封焊接式管接头 技术条件

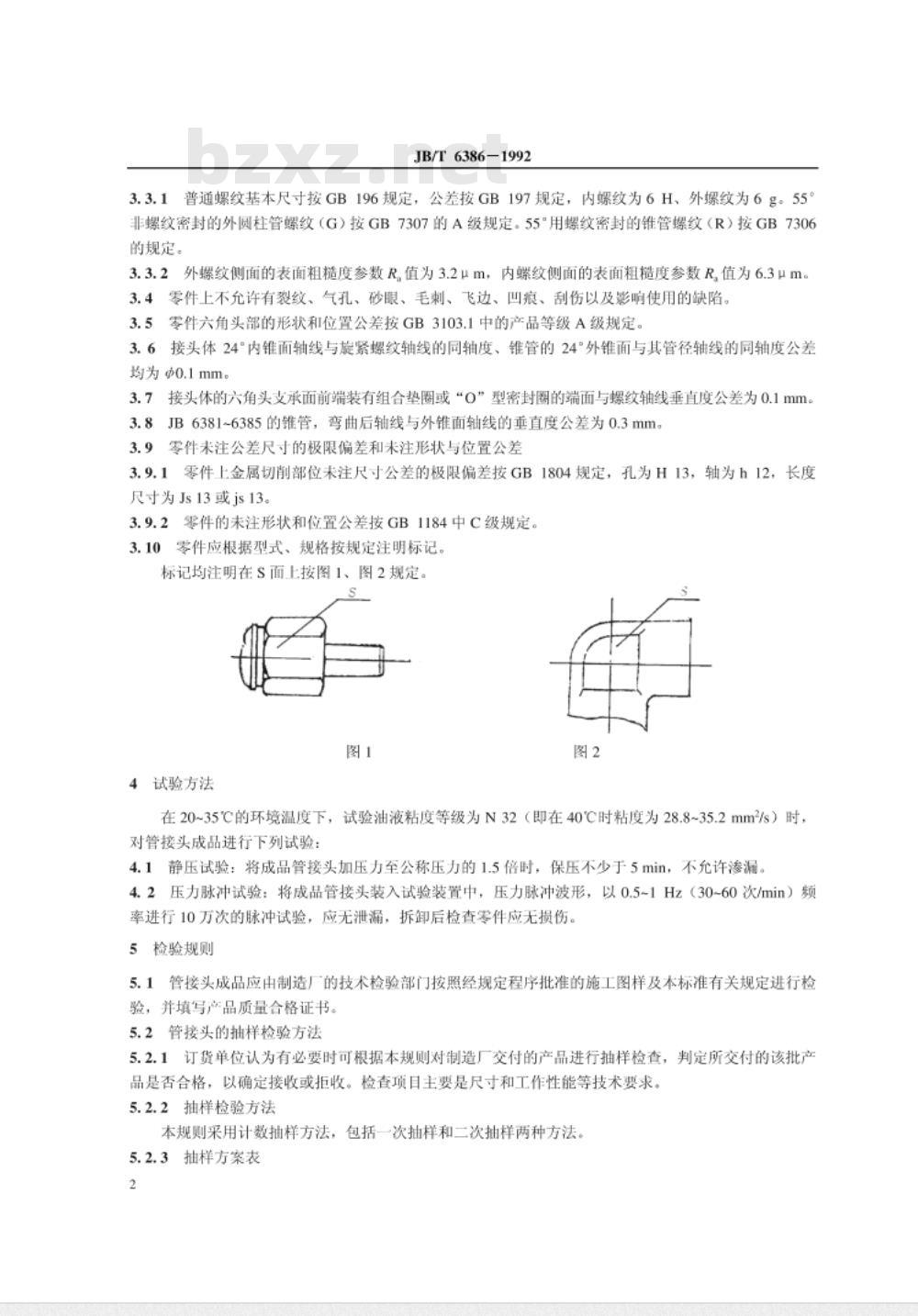

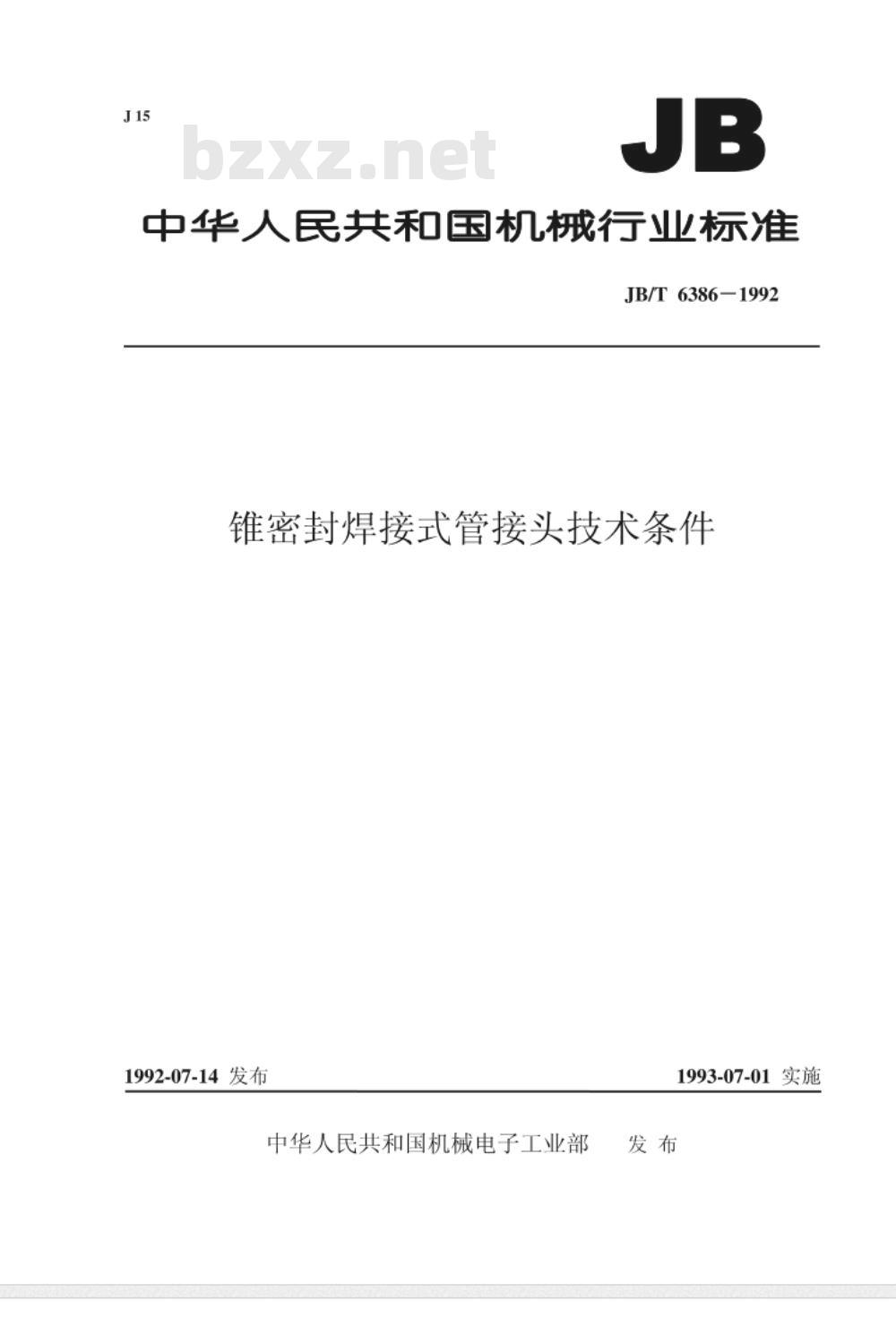

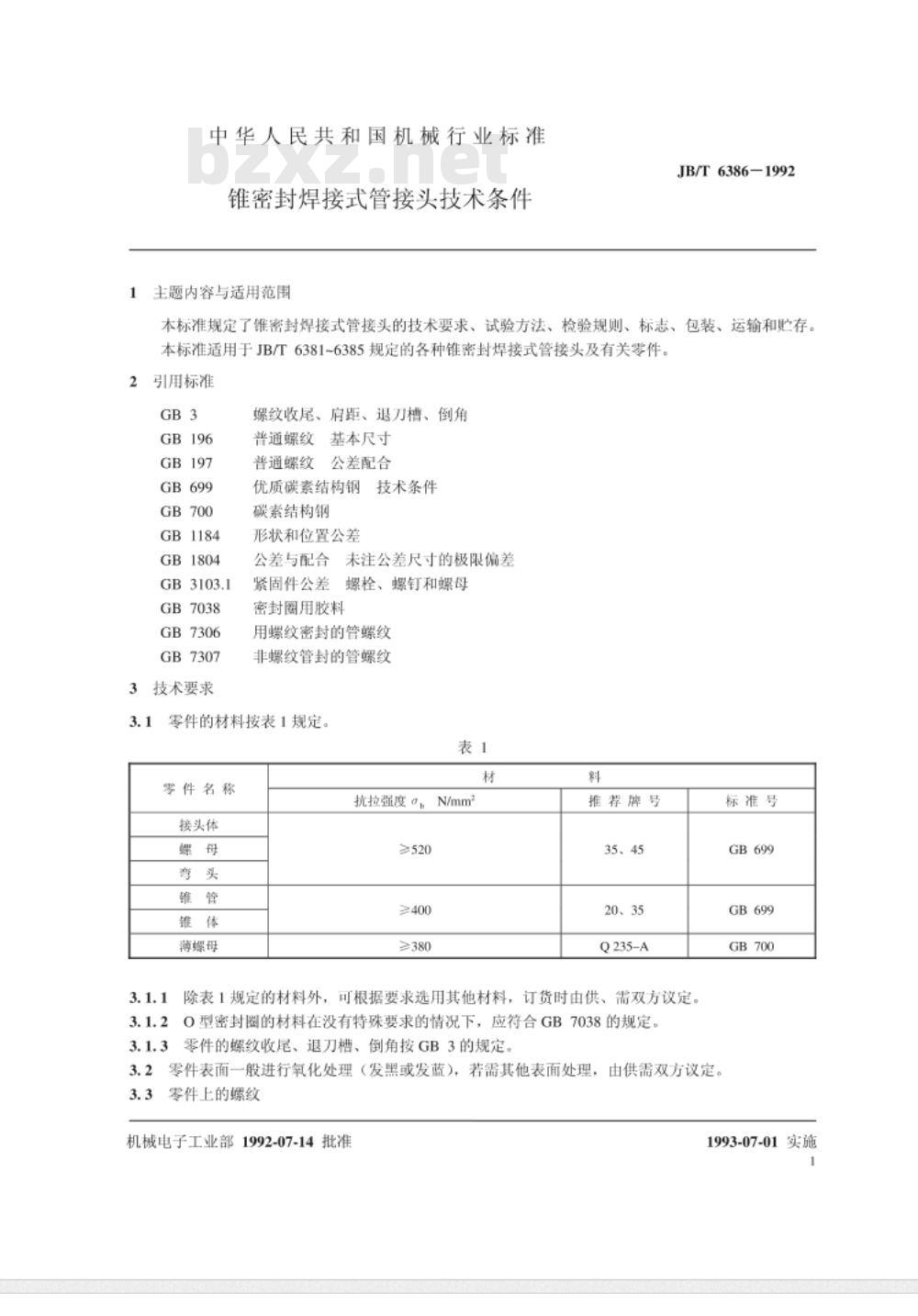

中华人民共和国机械行业标准 JB/T 6386-1992 锥密封焊接式管接头技术条件 1992-07-14发布，1993-07-01实施。 1 主题内容与适用范围 本标准规定了锥密封焊接式管接头的技术要求、试验方法、检验规则、标志、包装、运输和贮存。适用于JB/T 6381~6385规定的各种锥密封焊接式管接头及有关零件。 2 引用标准 GB 3，GB 196，GB 197，GB 699，GB 700，GB 1184，GB 1804，GB 3103.1，GB 7038，GB 7306，GB 7307。 3 技术要求 3.1 螺纹收尾、肩距、退刀槽、倒角普通螺纹、基本尺寸、公差配合等按相关标准规定。 3.1.1 材料要求：接头体、螺母、弯头、锥管等零件的材料按照表1规定，常用材料为35、45、Q235-A等，O型密封圈材料应符合GB7038的要求。 3.1.2 零件表面处理：一般进行氧化处理（发黑或发蓝），如需其他表面处理，由供需双方协商决定。 3.2 螺纹要求 内螺纹为6H，外螺纹为6g，外圆柱管螺纹（G）按GB7307A级规定，锥管螺纹（R）按GB7306规定。 3.3 外表面粗糙度 外螺纹侧面的表面粗糙度R值为3.2μm，内螺纹侧面的表面粗糙度R值为6.3μm。 3.4 零件缺陷 零件上不允许有裂纹、气孔、砂眼、毛刺、飞边、凹痕、刮伤等缺陷。 3.5 公差要求 接头体的六角头部的形状和位置公差按GB3103.1中的产品等级A级规定，其他尺寸的公差按相关标准执行。 4 试验方法 4.1 静压试验：将成品管接头加压至公称压力的1.5倍，保压不少于5分钟，不允许渗漏。 4.2 压力脉冲试验：成品管接头装入试验装置，进行10万次脉冲试验，频率为0.5~1Hz（30~60次/min），不允许泄漏。 5 检验规则 5.1 产品由制造厂的技术检验部门按照经批准的施工图样和标准规定进行检验，并填写产品质量合格证书。 5.2 抽样检验方法 5.2.1 订货单位可根据需要对制造厂交付的产品进行抽样检查，检查项目包括尺寸和工作性能等技术要求。 5.2.2 抽样方案 采用计数抽样方法，包括一次抽样和二次抽样两种方式，具体检验项目及抽样方案见表2。 附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口，由该所负责起草，主要起草人赵洪章。
