【机械行业标准(JB)】 锥密封焊接式三通管接头

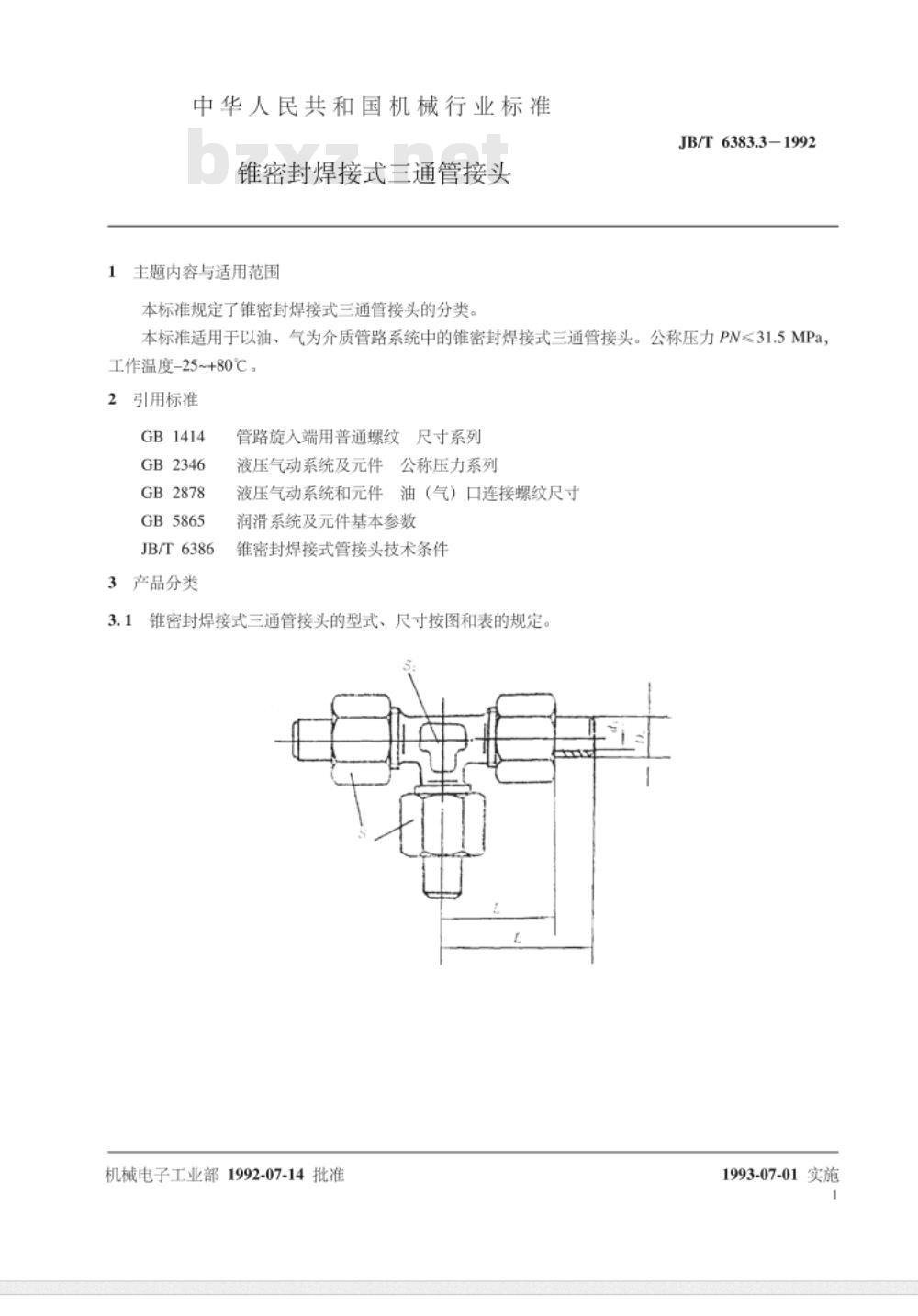

中华人民共和国机械行业标准 JB/T 6383.3-1992 锥密封焊接式三通管接头 1992-07-14发布，1993-07-01实施。 1 主题内容与适用范围 本标准规定了锥密封焊接式三通管接头的分类，适用于以油、气为介质的管路系统中的锥密封焊接式三通管接头，公称压力 PN≤31.5 MPa，工作温度 -25~+80℃。 2 引用标准 GB 1414，GB 2346，GB 2878，GB 5865，JB/T 6386。 3 产品分类 锥密封焊接式三通管接头的型式、尺寸按图和表的规定。3.1 管路旋入端用普通螺纹尺寸系列液压气动系统及元件公称压力系列液压气动系统和元件油（气）口连接螺纹尺寸润滑系统及元件基本参数。 4 技术要求 4.1 管子外径 管子外径（mm）：8，10，12，14，16，20，25，30，38。 4.2 标记方法 管接头标记示例：d 4，6，7，8，10，13，17，20，26，L 34，40，41，45，47，55，62，68，74。 5 锥密封焊接式三通管接头技术条件 锥密封焊接式三通管接头的技术条件按JB/T 6386的规定。 附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口，由该所负责起草。本标准的主要起草人是赵洪章。 6 O形密封圈技术参数 O形密封圈规格：7.5×1.8，9×1.8，11.2×1.8，11.8×2.65，14×2.65，18×2.65，23.6×2.65，28×2.65，36.5×2.65。 7 产品重量 O形密封圈的重量（kg）：0.23，0.29，0.32，0.36，0.49，0.82，1.51，1.82，2.66。
