【机械行业标准(JB)】 YKR 型圆振动筛

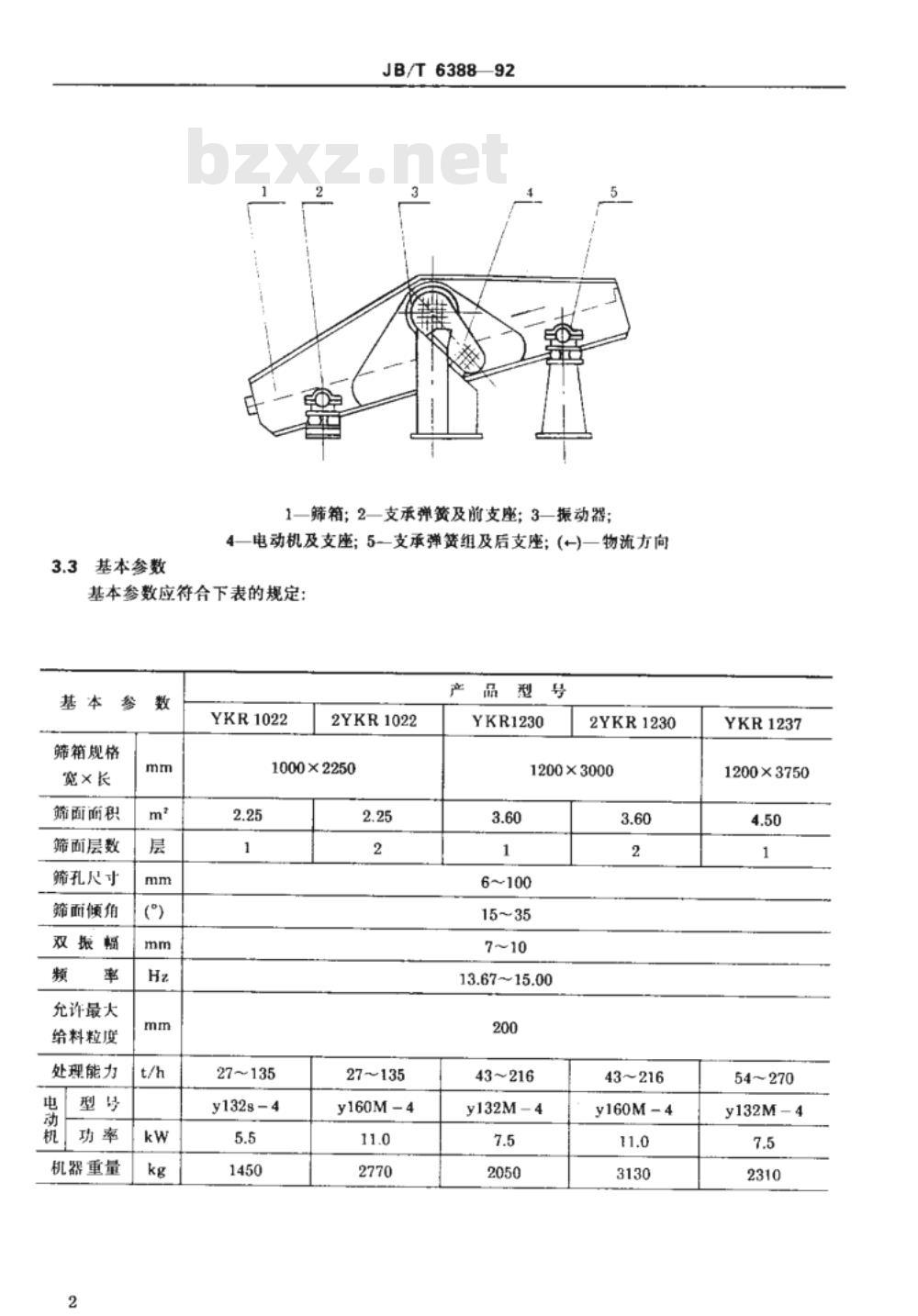

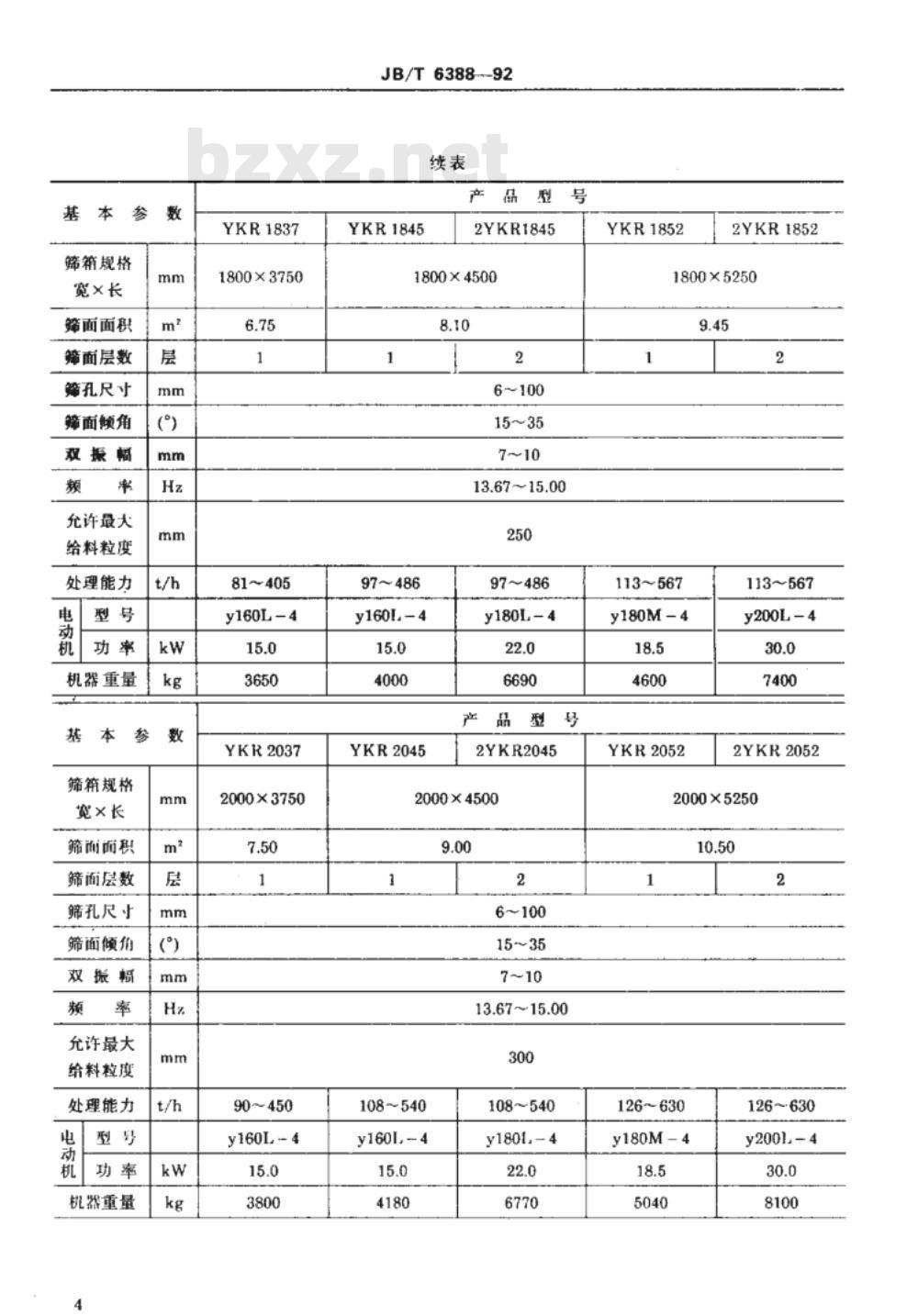

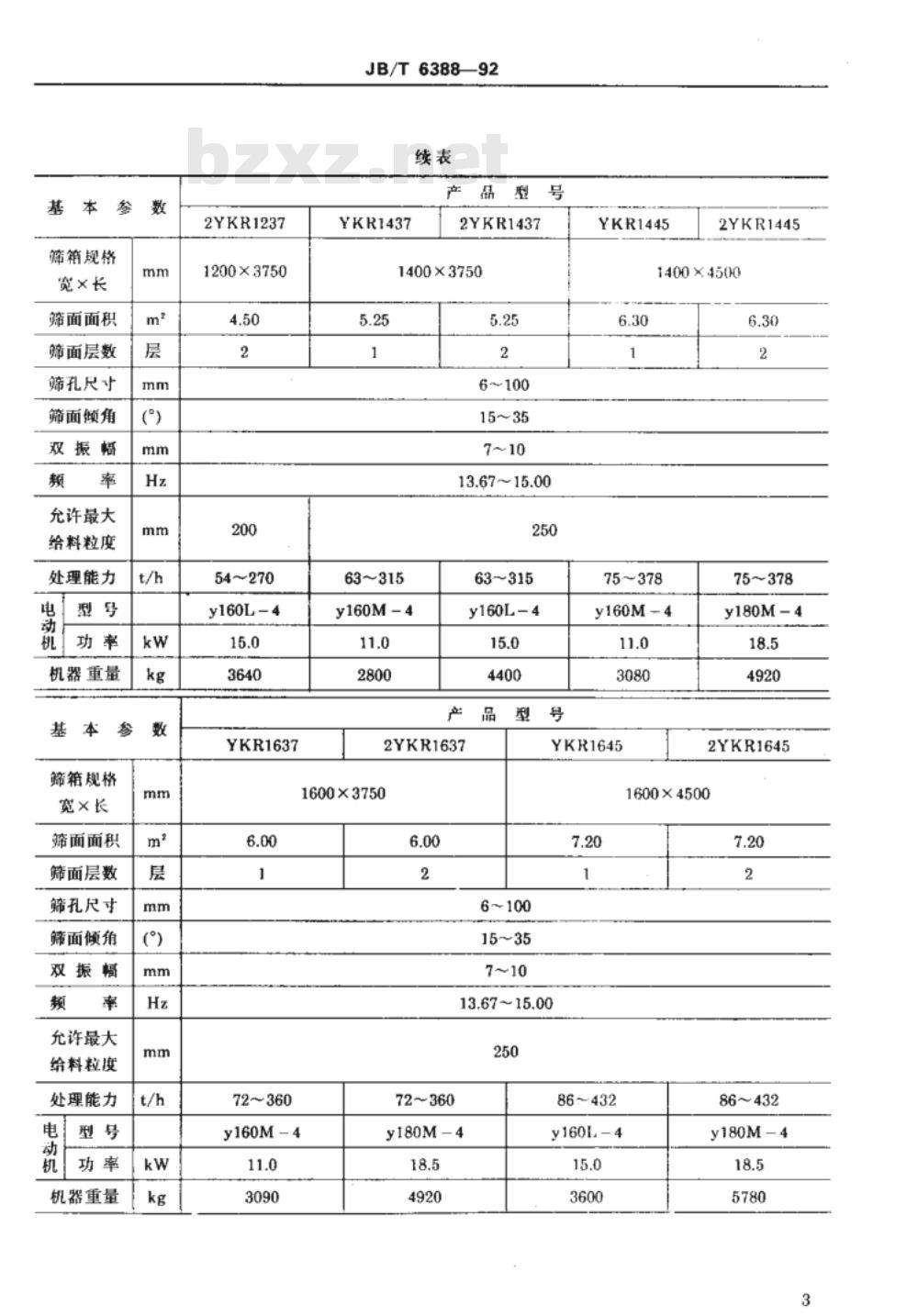

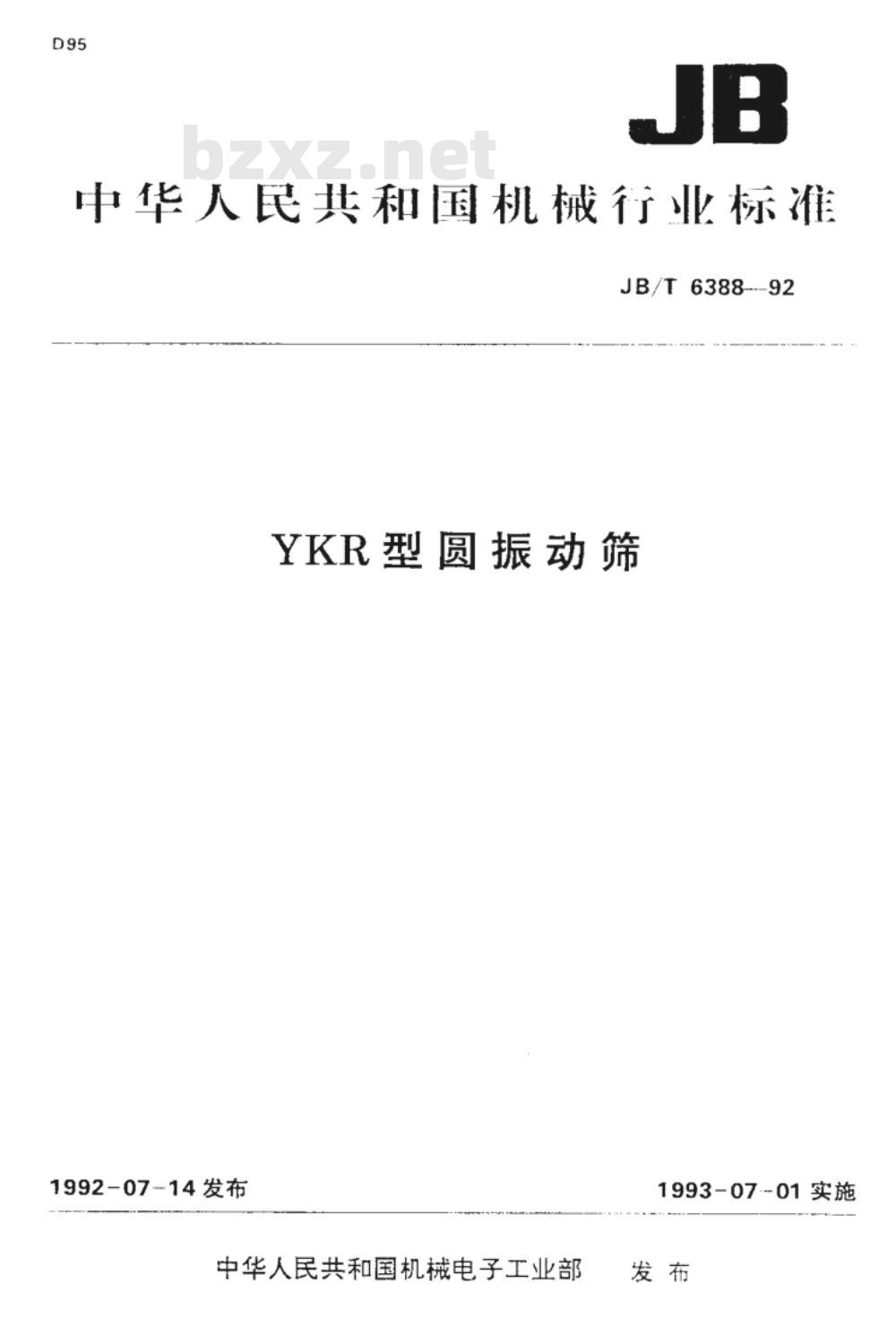

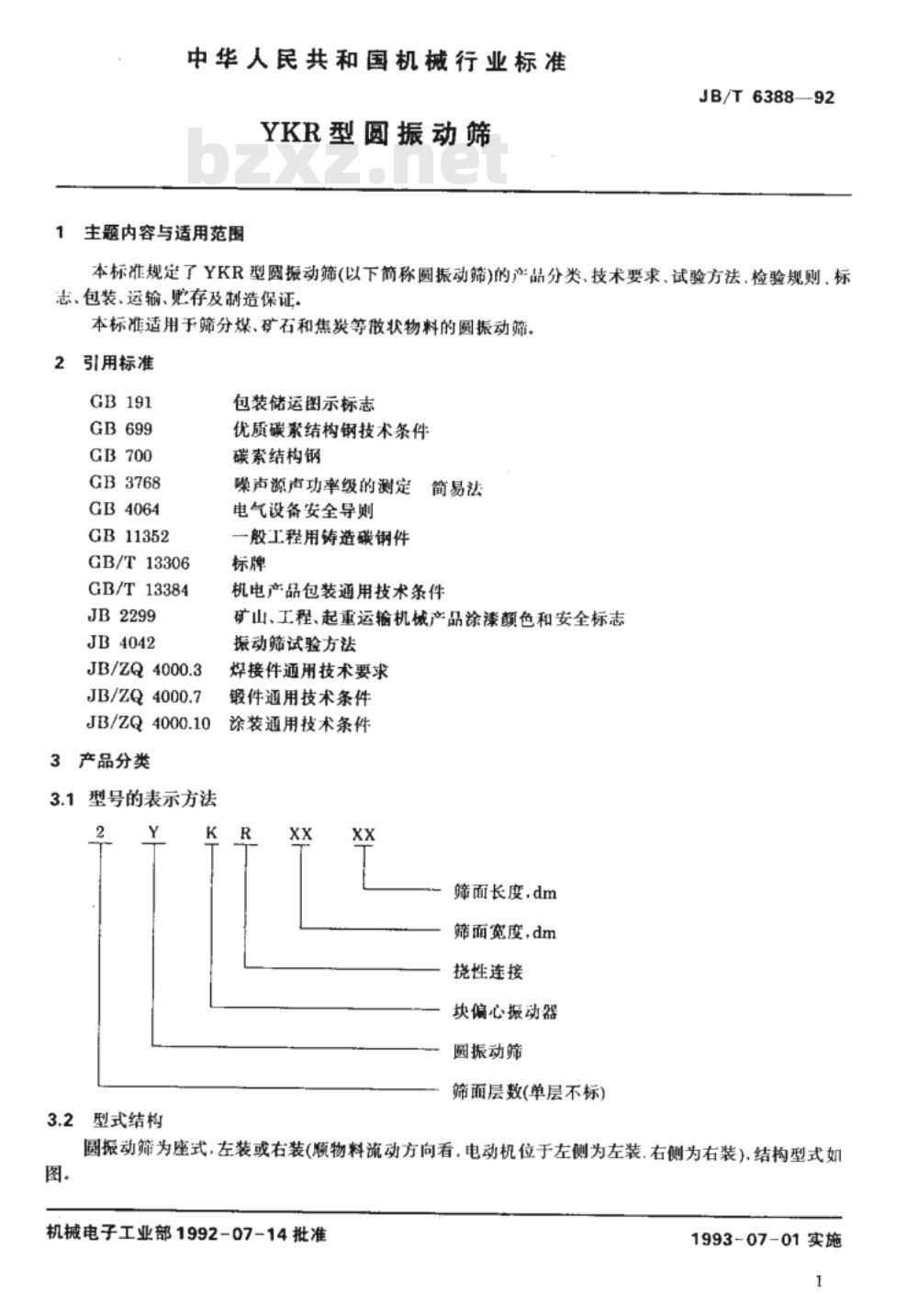

中华人民共和国机械行业标准 JB/T 6388-92 YKR型圆振动筛 本标准规定了YKR型圆振动筛（以下简称圆振动筛）的产品分类、技术要求、试验方法，检验规则、标志、包装、运输、贮存及制造保证。该标准适用于筛分煤、矿石和焦炭等散状物料的圆振动筛。 2 引用标准 GB191、GB699、GB700、GB3768、GB4064、GB11352、GB/T13306、GB/T13384、JB2299、JB4042、JB/ZQ4000.3、JB/ZQ4000.7、JB/ZQ4000.10。 3 产品分类 3.1 型号的表示方法 Y：代表YKR型圆振动筛的型号。 3.2 型式结构 圆振动筛为座式结构，左装或右装（顺物料流动方向看，电动机位于左侧为左装，右侧为右装）。 3.3 基本参数 基本参数应符合下表的规定： | 产品型号 | 筛箱规格（宽×长） | 筛面面积 | 筛面层数 | 筛孔尺寸 | 筛面倾角 | 双振幅 | 频率 | 允许最大给料粒度 | 处理能力 | 电动机型号 | 功率 | 机器重量 | |-----------|-------------------|----------|----------|----------|----------|--------|------|-------------------|----------|------------|------|----------| | YKR1022 | 1000×2250 | 2.25 | 1 | 27~135 | 15 | 2.25 | 50 | 27 | 1350 | Y132S-4 | 5.5 | 1450 | | YKR1230 | 1200×3000 | 3.60 | 1 | 6~100 | 20 | 7.5 | 60 | 43~216 | 2000 | Y132M-4 | 7.5 | 2050 | | YKR1237 | 1200×3750 | 4.50 | 1 | 54~270 | 25 | 9.0 | 60 | 50 | 2160 | Y132M-4 | 7.5 | 2310 | | YKR1437 | 1400×3750 | 5.25 | 1 | 63~315 | 18 | 10.0 | 50 | 75~378 | 2800 | Y160M-4 | 11.0 | 4400 | | YKR1637 | 1600×3750 | 6.00 | 1 | 72~360 | 15 | 10.0 | 45 | 75~378 | 3600 | Y160M-4 | 11.0 | 3090 | 注：表中的数据为各型号的基本技术参数。 5 型式与尺寸 5.1 YKR型圆振动筛的装配型式与外形尺寸应符合标准图示和表格的规定。 6 试验方法 试验方法包括筛分能力测试、噪声测试等，具体要求参照标准中的相关规定。 7 检验规则 产品应由制造厂的技术检验部门按照本标准进行检验，并填写产品质量合格证书。
