ICS.29.060.10

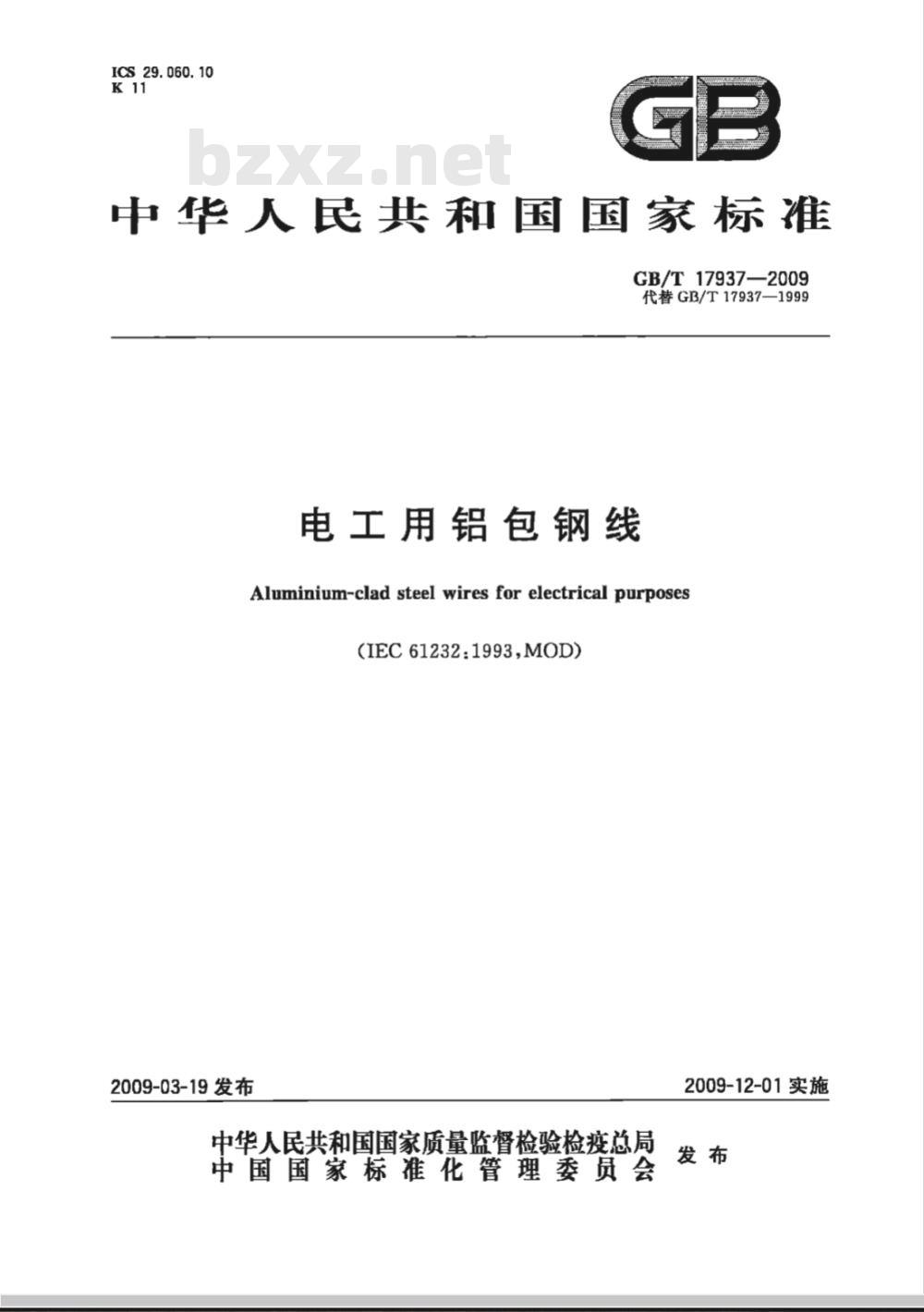

中华人民共和国国家标准　
GB/T17937—2009
代替GB/T17937-1999
电工用铝包钢线
Aluminium-clad steel wiresfor electrical purposes（IEC61232：1993,MOD）
2009-03-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
GB/T179372009

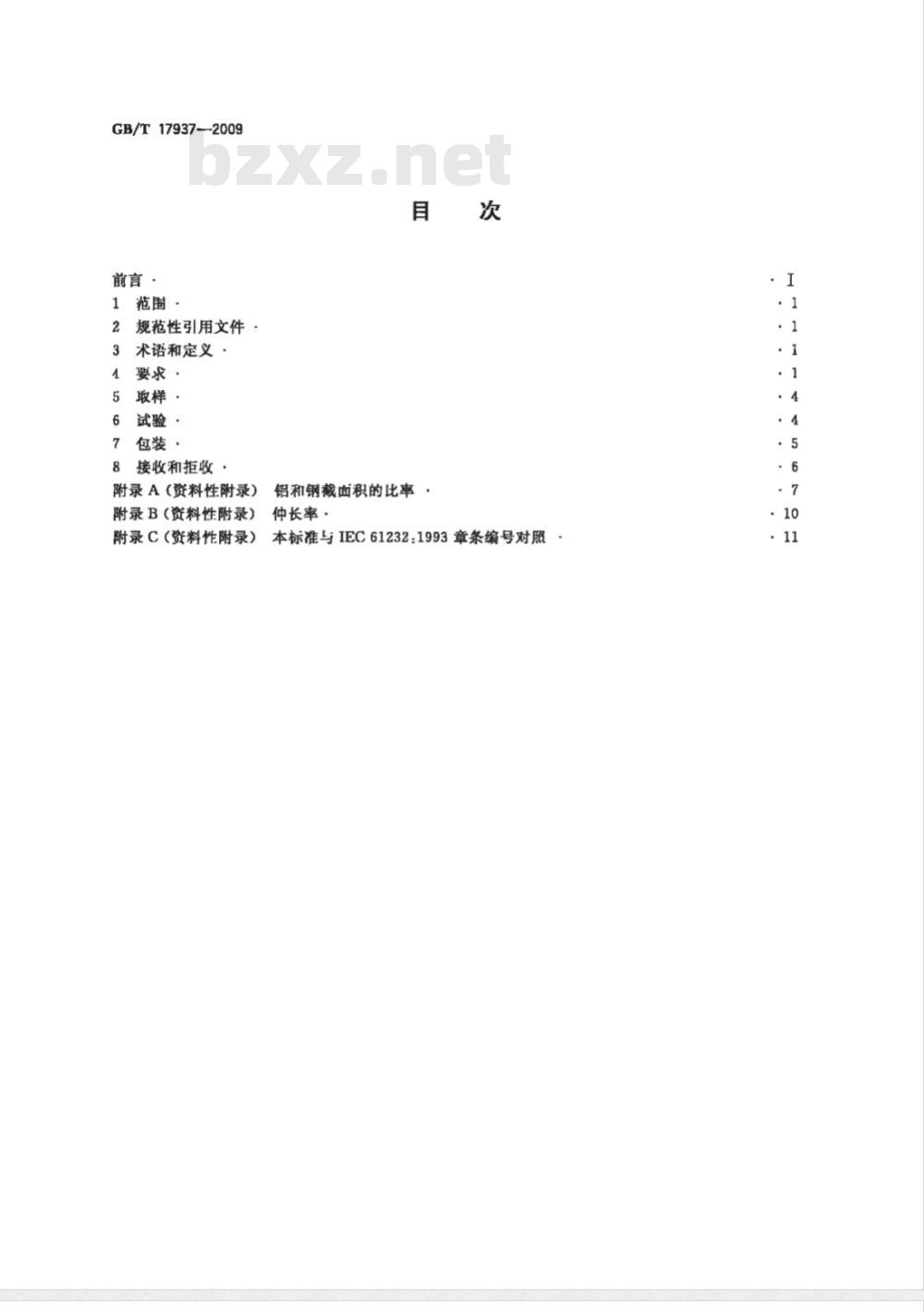

规范性引用文件
术语和定义
要求·
取样·
试验·
包装·
接收和拒收
附录A(资料性附录）
附录B（资料性附录）
附录C（资料性附录）
铝和钢截面积的比率
仲长率
本标准与IEC61232：1993章条编号对照1

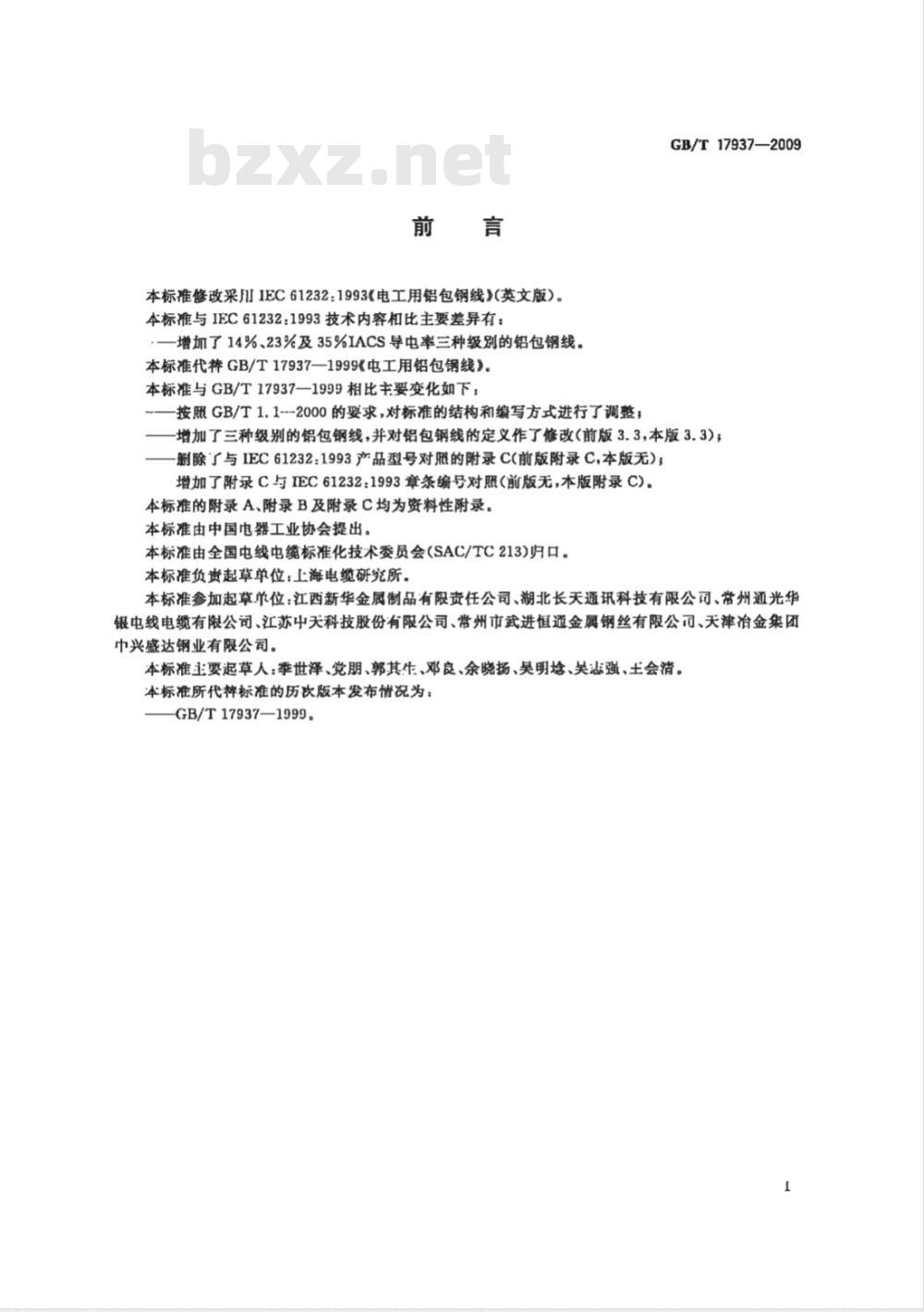

本标准修改采川IEC61232：1993电工用铝包钢线》(英文版）。本标准与IEC61232：1993技术内容和比主要差异有：一增加了14%、23%及35%1IACS导电率三种级别的铝包钢线。本标准代样GB/T17937—1999《电工用铝包钢线》。本标准与GB/T17937—1999相比主要变化如下：按照GB/T1.1---2000的要求，对标准的结构和编写方式进行了调整；GB/T17937—2009
增加了三种级别的铝包钢线，并对铝包钢线的定义作了修改（前版3.3，本版3.3)；删除了与IEC61232：1993产品型号对照的附录C(前版附录C，本版无）；增加了附录C与IEC61232：1993章条编号对照（前版无，本版附录C)。本标准的附录A、附录B及附录C均为资料性附录，本标准由中国电器工业协会提出。本标准由全国电线电缆标准化技术委员会(SAC/TC213)归口。本标准负责起草单位：上海电缆研究所。本标准参加起草单位：江西新华金属制品有限责任公司、湖北长天通讯科技有限公司、常州光华银电线电缆有限公司、江苏中天科技股份有限公司、常州市武进恒通金属钢丝有限公司、天津冶金集团中兴盛达钢业有限公司。
本标准主要起草人：季世泽、党朋、郭其生、邓良、余晓扬、吴明、关志强、土会消。本标准所代料标准的历次版本发布情况为：GB/T17937—1999。

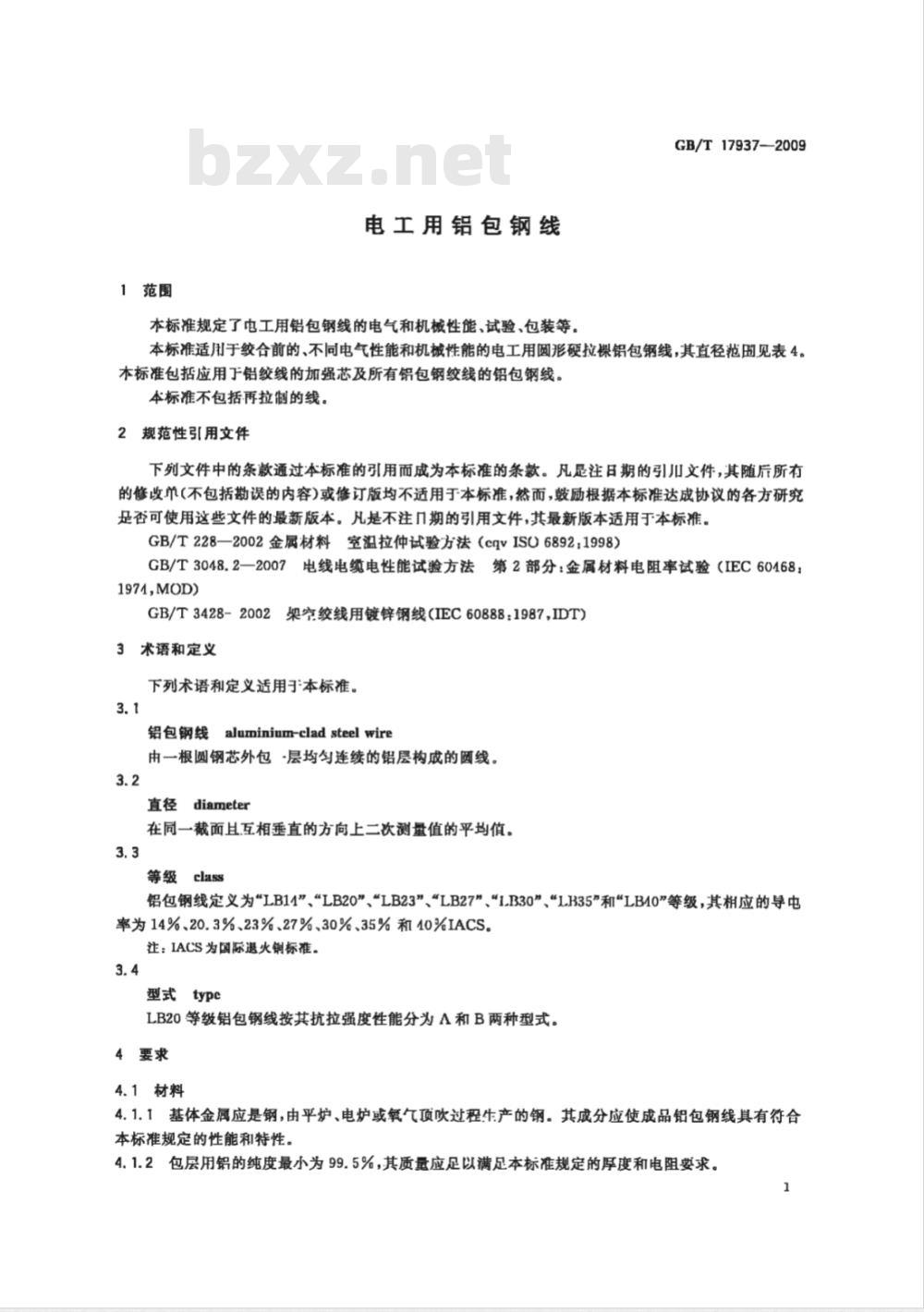

1范围
电工用铝包钢线
本标准规定了电工用铝包钢线的电气和机械性能、试验、包装等，GB/T17937-—2009
本标准适用于绞合前的、不同电气性能和机械性能的电工用圆形硬拉棵铝包钢线，其直径范围见表4。本标准包括应用丁铝绞线的加强芯及所有铝包钢绞线的铝包钢线。本标准不包括再拉制的线。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引川文件，其随后所有的修收单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本标准。GB/T228—2002金属材料空温拉仲试验方法（cqvISU6892：1998）GB/T3048.2—2007电线电缆电性能试验方法第2部分：金属材料电阻率试验（IEC60468：1974,MOD)
GB/T3428-2002架究绞线用镀锌钢线(IEC60888：1987,IDT）3术语和定义
下列术语和定义适用于本标准。3.1
aluminium-clad steel wire
铝包钢线
由一根圆钢芯外包-层均勾连续的铝层构成的圆线。3.2
直径diameter
在同一截面且互相垂直的方向上二次测量值的平均值。3.3
等级elass
铝包钢线定义为\LB14”、“LB20”、“LB23”、“LB27”、“LB30”、“L.B35”和\LBA0”等级，其相应的导电率为14%、20.3%、23%、27%、30%、35%和40%IACS。注：IACS为国际退火钢标准。
型式type
LB20等级铝包钢线按其抗拉强度性能分为A和B两种型式。4要求
4.1材料
4.1.1基体金属应是钢，由平炉、电炉或氧气顶吹过程生产的钢。其成分应使成品铝包钢线具有衍合本标准规定的性能和特性。
4.1.2包层用铝的纯度最小为99.5%，其质量应足以满足本标准规定的厚度和电阻要求。1
GB/T17937—2009

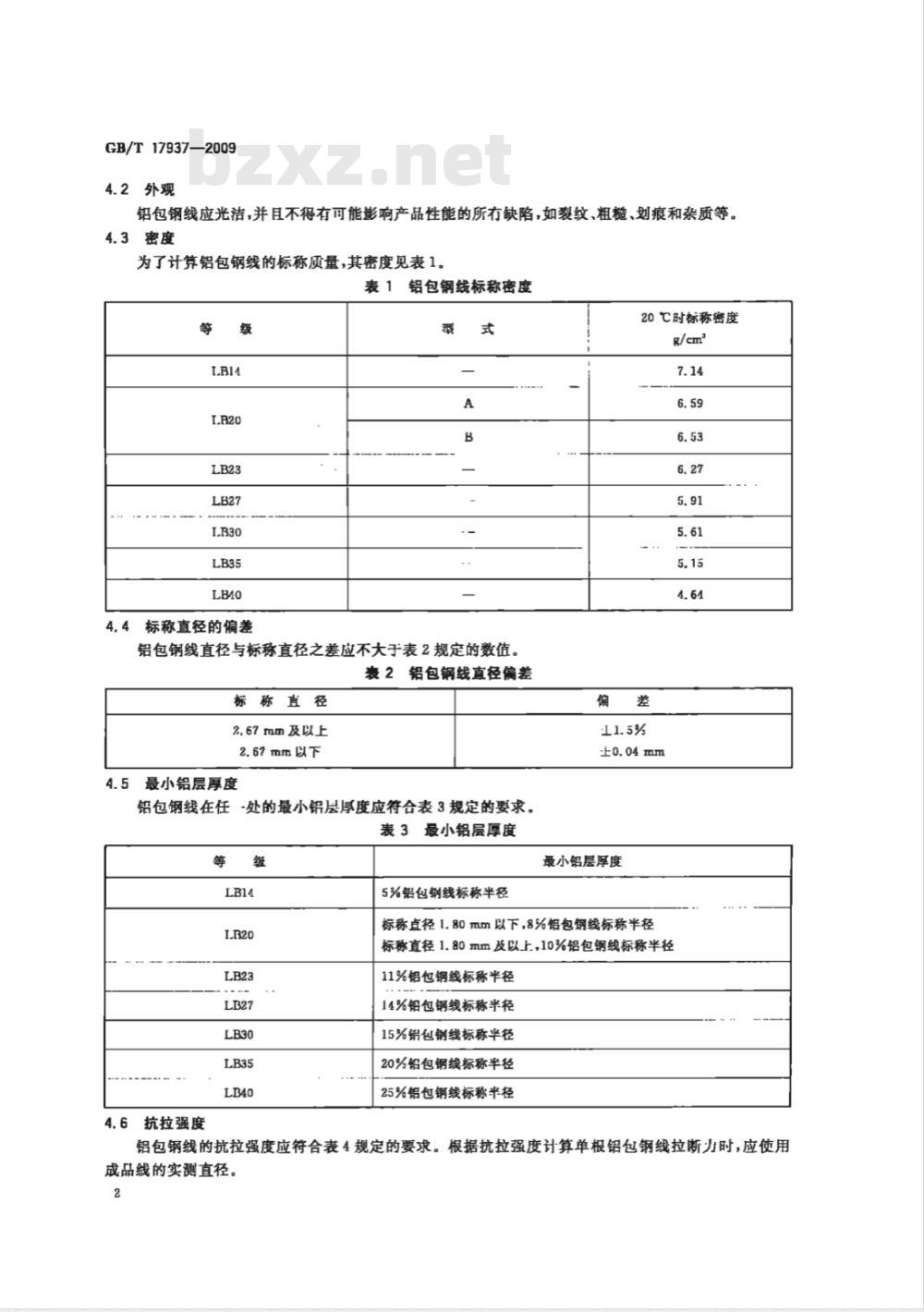

4.2外观
铝包钢线应光洁，并且不得有可能影响产品性能的所有缺陷，如裂纹、粗糙、划痕和杂质等。密度
为了计算铝包钢线的标称质量,其密度见表1。表1铝包钢线标称密度
标称直径的偏差
铝包钢线直径与标称直径之差应不大于表2规定的数值。表2铝包钢线直径偏差
标称直径
2.67mm及以上
2.67mm以下
最小铝层厚度
铅包钢线在任-处的最小铝层厚度应符合表3规定的要求。表3最小铝层厚度
4.6抗拉强度
5%铝包钢线标称半径
20C时标称密度
上0.04mm
最小铝层厚度
标称点径1.80mm以下，8%铝包钢线标称半径标称直径1.80mm及以上，10%铝包钢线标称半径11%铝包钢线标称半径
14%铝包钢线标称半径
15%铝包刚线标称半径
20%铝包钢线标称半径
25%铝包钢线标称半径
铝包钢线的抗拉强度应符合表4规定的要求。根据抗拉强度计算单根铝包钢线拉断力时，应使用成品线的实测直径。
4.7伸长率
表4铝包钢线的抗拉强度和电阻率要求(绞合前）标称直径d
2.25<≤3.00
3.50<≤4.75
4.751.243.25<3.15
3.45<3.65
3.65<3.95
3.95<≤4.10
4.104.751.242.50<≤5.00
抗拉强度
(最小值)
1%伸长时的应力
(最小值)
GB/T17937—2009
20C时的电阻率
(最大值)
(对应14%1IACS导电率）
(对应于20.3%IACS导电率）
84.80(对应于20.3%
IACS导电率）
74.96(对应于23%
IACS导电率）
63.86(对应于27%
IACS导电率）
57.47(对应于30%
IACS导电率）
49.26(对应于35%
IACS导电率）
43.10(对应于40%
IACS导电率）
铝包钢线应符合断裂后伸长率不小于1%或断裂时总的伸长率不小于1.5%的要求。标距均为250mm。在断裂后无负荷条件下或断裂时使用合适的引伸仪进行测暨。除非供需双方在订货时另有协议，生产厂可任意选择测量方法。只做6.3.2规定的两个试验方法中的一个试验。4.8电阻率
铝包钢线20℃时的最大电阻率应符合表4规定的要求。4.9扭转试验
在100倍标称直径的长度上，铝包钢线应能经受不少于20次的扭转而不断裂：试样扭转断裂后，用肉眼或正常的矫正视方观察，铝层不应从钢芯上脱离。4.101%伸长时应力
铝包钢线应符合表1规定的1%伸长时的应力的要求。试验应在校直的未变形的铝包钢线上进行。
GB/T 17937—2009
4.11接头
4.11.1成品铝包钢线不应有任何类型的接头：拉制为成品线前的还杆上允许有接头，这种接头应符合4.5的要求。4.11.2接头设备和工艺应使含接头的成品线试样的抗拉强度不小于不含接头的成品线抗拉强度的80%，并大于表4规定的最小值的90%，4.11.3成品线内的接头部分不要求进行伸长率、扭转和1%伸长时的应力试验。5取样
试验用试样应由制造厂从10%的成品线的各线段上截取。如果是大批量的铝包钢线，并且制造厂能证明该批铝包钢线达到或超过规定性能要求时，则在供需双方达成协议的情况下，试样数目可以减少至保证对每批铝包钢线成品达到足够的监测水平。6试验
6.1试验地点
除非供需双方另有协议，所有试验均应在制造厂内进行。6.2试验
下述试验项口应在绞合前的每个试样上进行。如果单根铝包钢线仪用于由铝包钢线构成的产品时，在供需双方达成协议的情况下可不做第i)项试验。a）外观；
表面质量：
c）直径；
抗拉强度；
伸长率；
）扭转；
电阻率；
铝层最小厚度，
1%伸长时的应力
6.3试验方法
6.3.1拉力试验
试件的拉断力应在合适的拉力试验机上测定。应逐渐地增加负荷，拉力试验机夹头的分离速度应不小于25m/min，也不大于100mm/min。按拉断力测量值计算抗拉强度，应来用施加应力前的成品线直径，6.3.2伸长率试验
仲长率试验可在拉断力试验的同一试件上进行，试验方法与6.3.1相同。a）断裂后伸长率
无负荷条件下的最大伸长率应在试件上测量。试件应川乎校直，在上面标注250mm原始标距，然后施加如拉力试验规定的负荷，铝包钢线断裂后，应小心地将试件的断门对齐，测量最终的标距。
伸长率以标距的增垦与原始标距之比的百分数表示。如果断裂发生在标距之外，或在离每个标距标记的25mm之内，且没有达到要求的伸长率时，则应重新试验。
断裂时总伸长率
试件应夹在拉力试验机的夹头内，施加与表5规定的相应的初应力对应的负荷。置引伸仪于4
标距为250mm，并按表5规定调整至相应的起始值。施加拉力试验规定的拉力负荷，断裂时的读数即为该试件的伸长率。GB/T 17937—2009
如果断裂发生在标距标记之外，或在离每个标记25mm之内，且没有达到要求的伸长率时，则应重新试验。
测定伸长时的应力和断裂时总的伸长率的起始值标称直径d
2.506.3.3扭转试验
初应力
引仲仪起始值
0.0005(0.05%伸长）
0.0010(0.10%伸长）
0.0015（0.15%伸长）
试件一端应分别夹在三个钳口中，其间长度为铝包钢线标称直径的100倍。其中·个夹头试验时应能纵向自由移动。试验时应在试件上施加小的拉力，其数值不超过铝包钢线拉断力的2%。使其中一个钳口旋转以扭转试样，直至试件断裂为止：用计数器或其他合适的装指示扭转次数，扭转速度应不超过601/min，
6.3.4铝层厚度
应使用合适的电气指示装置测量试件的铝层厚度，该装置依据的是磁导计原理，或直接进行测量，
铝层厚度测量应读取小数点后三位小数，然后修约至小数点后二位小数作为厚度测量值。作为基准测量时，应在成圖铝包钢线的一端截取的试件上直接测量铝层厚度。6.3.5电阻率试验
试件的电阻应按GB/T3048.2一2007规定的方法进行测量，测量时的温度应不小于10C也不大于30℃。
测量的电阻值应用下述公式校正至20℃时的值，Rz=Rr[1/(1+a(T-20))]
式中：
T——测量时的温度，℃；
Rr——T℃时的电阻；
Rzo——20℃时的电阻；
Q——20℃时的定质量电阻温度系数。20℃时电阻率应按20℃时的电阻，根据铝包钢线直径测量值计算的铝包钢线总截面积以及测量电阻用的铝包钢线的长度计算。6.3.61%伸长时的应力
试件应夹在拉力试验机的夹头内，施加与表5规定的相应的初应力对应的负荷。置引伸仪于标距为250mm，并按表5规定调整至相应的起始值。然后均匀增加负荷直到引伸仪在250mm标距内指示出2.50mm的伸长。读取此点的负荷，并根据该值和受力前成品线的直径计算1%伸长时的应力。所得的数值应不小于表1第5栏规定的相应数值。试件可接着川于规定的拉力试验。7包装
7.1长度和长度偏差
铝包钢线应按川广规定的长度交货，其允许偏差为长度的(0～4)%。如巢供需双方先达成协议，则充许以短于或长于这一要求的任意长度交货，5
GB/T17937—2009免费标准下载网bzxz
包装方法
铝包钢线应成盘或成圈包装以防止在正常的装卸和运输中损坏。8接收和拒收
若试样不符合本标准规定的任一项要求，即可作为拒收有该试样所代表的该批铝包钢线的根据。8.1
8.2若任何一批铝包钢线被这样拒收，则制造！有权对该批所有各盘或各圈铝包钢线仅重新试验一次，并将其中合格的产品提交使用。6
铝包钢线的级别
附录A
（资料性附录）
铝和钢截面积的比率
GB/T17937—2009
根据其导电率，铝包钢线分为七级，分别对应于薄铝层、标准铝层、中等铝层和厚铝层，见表A.1，铝包钢线的等级
截面标准比
每级铝包钢线的铝、钢截面对其总截面的标准比见表A.2。表A.2
A.3导电率
铝和钢的标准比
导电率
14%IACS
20.3%IACS
23%IACS
27%IACS
30%1ACS
35%IACS
40%IACS
一根规定导电率的铝包钢线是依据61%IACS的铝和9%IACS的钢而设计的。例如：LB30的导电率计算如下：设计的导电率：铝(61%IACSX0.43）+钢（9%IACSX0.57)=31.36%IACS。考虑到误差，最小导电率规定为30%IACS(57.47nQ·m)。如只认为铝层是导体的导电部分，铝包钢线的电阻可根据A.2的铝截面积和61%IACS导电率计算。
GB/T17937—2009
根据这一点，铝包钢线(LB)\带钢导电率”和“不带钢导电率之间的关系见表A.3。表A.3导电率
导电率/(%IACS)
铝层厚度
包括铝和钢的最小规定值
截面的标准铝层比率和最小铝层厚度之间的关系见表A，4。表A.4
铝层厚度
平均铝层厚度：AAT
(同心厚度）
截面的标准
铝层比率
20℃时的标称密度
6.7%知包钢线标称半径
13.1%铝包钢线标称半径
16.3%铝包钢线标称半径
20.5%铝包钢线标称半径
24.5为铝包钢线标称半径
30.7%铝包钢线标称半径
38.4%铝包钢线标称半径
不包括钢导电率的计算值
最小铝层厚度：MAT
《同心度偏差）
5%铅包钢线标称半径
标称直径1.80mm以下：8%铝包
钢线标称半径
标称直径1.80mm及以上：10%铝
包锅线标称半径
11%铝包钢线标称半径
14%铝包钢线标称半径
15%铝包钢线标称半径
20%铝包钢线标称半径
25%铝包钢线标称半径
LB14、LB20B,LB23、LB27和LB30、LB35、LB40等级别的铝包钢线在20℃C时的密度是根据20℃时的铝密度（2.70g/crm）和20℃时的钢密度（7.80g/cm）及其截面比计算出来的。LB20A型铝包钢线在20℃时的标准密度则是按ASTMB415/B502的规定。8
