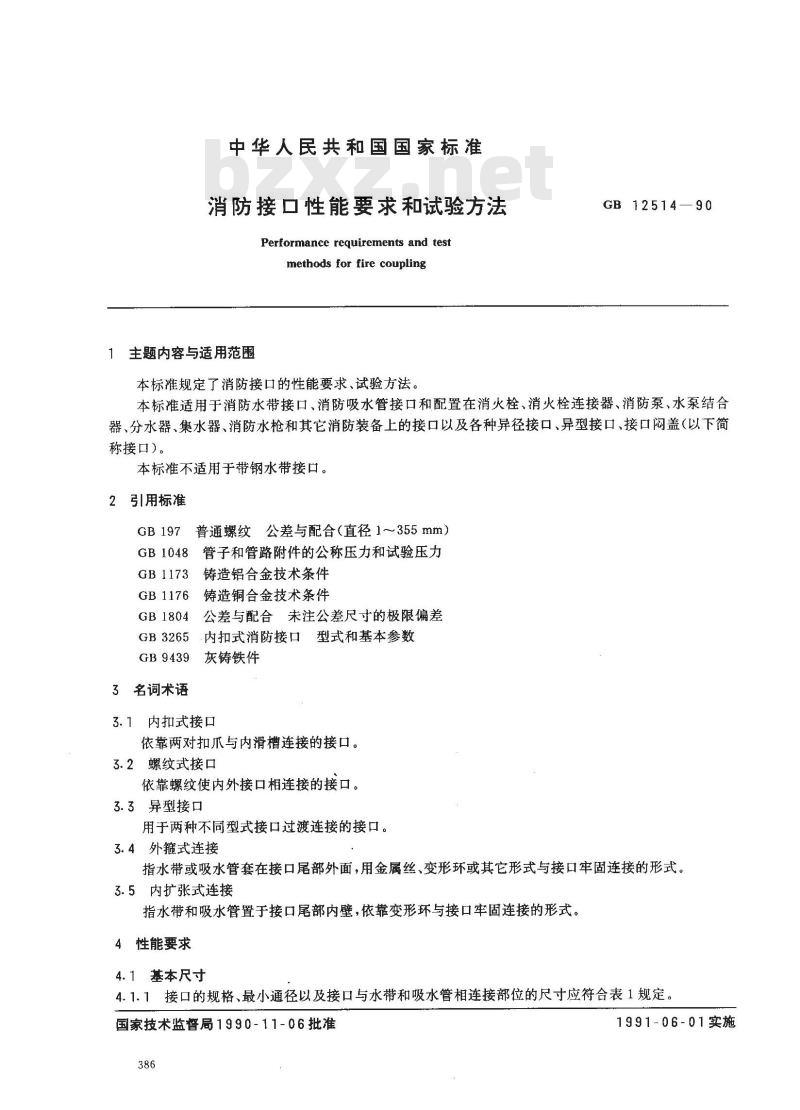

中华人民共和国国家标准
消防接口性能要求和试验方法
Performance requirements and testmethods for fire coupling
1主题内容与适用范围
本标准规定了消防接口的性能要求、试验方法。GB 12514—90
本标准适用于消防水带接口、消防吸水管接口和配置在消火栓、消火栓连接器、消防泵、水泵结合器、分水器、集水器、消防水枪和其它消防装备上的接口以及各种异径接口、异型接口、接口闷盖（以下简称接口）。
本标准不适用于带钢水带接口。2引用标准
普通螺纹公差与配合（直径1~~355mm）GB197
GB 1048
管子和管路附件的公称压力和试验压力GB1173
铸造铝合金技术条件
GB1176
铸造铜合金技术条件
GB1804
公差与配合未注公差尺寸的极限偏差型式和基本参数
GB3265内扣式消防接口
灰铸铁件
GB9439
3名词术语
3.1内扣式接口
依靠两对扣爪与内滑槽连接的接口。3.2螺纹式接口
依靠螺纹使内外接口相连接的接口。3.3异型接口
用于两种不同型式接口过渡连接的接口。3.4外箍式连接
指水带或吸水管套在接口尾部外面，用金属丝、变形环或其它形式与接口牢固连接的形式。3.5内扩张式连接
指水带和吸水管置于接口尾部内壁，依靠变形环与接口牢固连接的形式。4性能要求
4.1基本尺寸
4.1.1接口的规格、最小通径以及接口与水带和吸水管相连接部位的尺寸应符合表1规定。国家技术监督局1990-11-06批准386
1991-06-01实施
GB12514-90

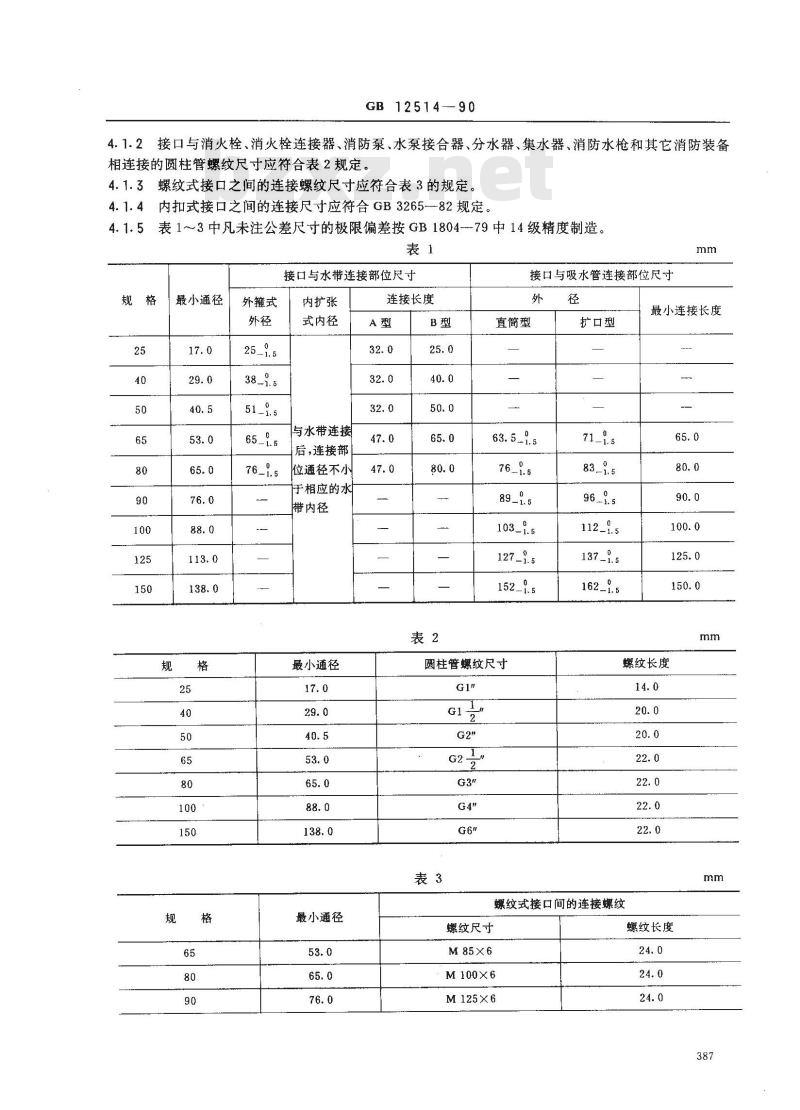

4.1.2接口与消火栓、消火栓连接器、消防泵、水泵接合器、分水器、集水器、消防水枪和其它消防装备相连接的圆柱管螺纹尺寸应符合表2规定。4.1.3螺纹式接口之间的连接螺纹尺寸应符合表3的规定。4.1.4内扣式接口之间的连接尺寸应符合GB3265-82规定4.1.5表1～3中凡未注公差尺寸的极限偏差按GB180479中14级精度制造。表1
接口与水带连接部位尺寸
最小通径
外箍式
内扩张
式内径
与水带连接
后，连接部
位通径不小
于相应的水
带内径
最小通径
最小通径
连接长度
接口与吸水管连接部位尺寸
直筒型
圆柱管螺纹尺寸
扩口型
最小连接长度
螺纹长度
螺纹式接口间的连接螺纹
螺纹尺寸
M100×6
M125×6
螺纹长度

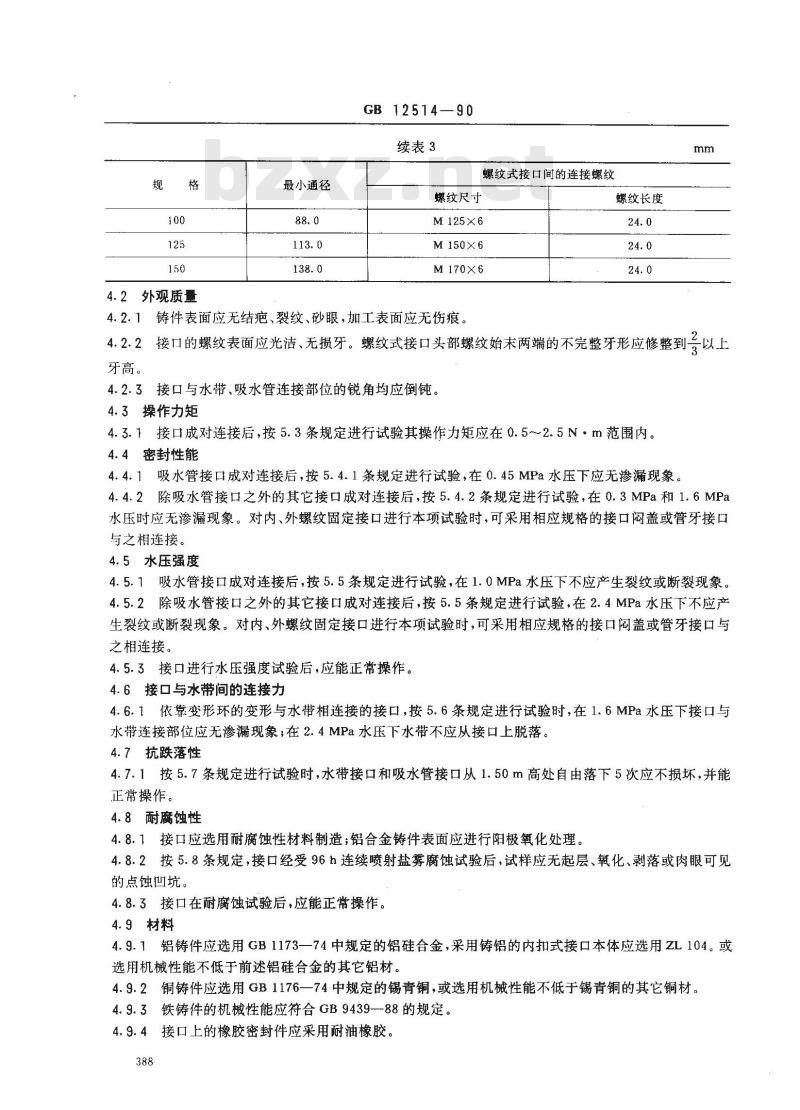

4.2外观质量
最小通径
GB 12514—90
续表3
螺纹式接口间的连接螺纹
螺纹尺寸
M125×6
M150×6
M170×6
4.2.1铸件表面应无结疤、裂纹、砂眼，加工表面应无伤痕。螺纹长度
4.2.2接口的螺纹表面应光洁、无损牙。螺纹式接口头部螺纹始末两端的不完整牙形应修整到号以上牙高。
4.2.3接口与水带、吸水管连接部位的锐角均应倒钝。4.3操作力矩
4.3.1接口成对连接后，按5.3条规定进行试验其操作力矩应在0.5～2.5N·m范围内。4.4密封性能
4.4.1吸水管接口成对连接后，按5.4.1条规定进行试验，在0.45MPa水压下应无渗漏现象。4.4.2除吸水管接口之外的其它接口成对连接后，按5.4.2条规定进行试验，在0.3MPa和1.6MPa水压时应无渗漏现象。对内、外螺纹固定接口进行本项试验时，可采用相应规格的接口闷盖或管牙接口与之相连接。
4.5水压强度
4.5.1吸水管接口成对连接后，按5.5条规定进行试验，在1.0MPa水压下不应产生裂纹或断裂现象。4.5.2除吸水管接口之外的其它接口成对连接后，按5.5条规定进行试验，在2.4MPa水压下不应产生裂纹或断裂现象。对内、外螺纹固定接口进行本项试验时，可采用相应规格的接口闷盖或管牙接口与之相连接。
4.5.3接口进行水压强度试验后，应能正常操作。4.6接口与水带间的连接力
4.6.1依靠变形环的变形与水带相连接的接口，按5.6条规定进行试验时，在1.6MPa水压下接口与水带连接部位应无渗漏现象在2.4MPa水压下水带不应从接口上脱落。4.7抗跌落性
4.7.1按5.7条规定进行试验时，水带接口和吸水管接口从1.50m高处自由落下5次应不损坏，并能正常操作。
4.8耐腐蚀性
4.8.1接口应选用耐腐蚀性材料制造；铝合金铸件表面应进行阳极氧化处理。4.8.2按5.8条规定，接口经受96h连续喷射盐雾腐蚀试验后，试样应无起层、氧化、剥落或肉眼可见的点蚀凹坑。
4.8.3接口在耐腐蚀试验后，应能正常操作。4.9材料
4.9.1铝铸件应选用GB1173一74中规定的铝硅合金，采用铸铝的内扣式接口本体应选用ZL104。或选用机械性能不低于前述铝硅合金的其它铝材。4.9.2铜铸件应选用GB1176一74中规定的锡青铜，或选用机械性能不低于锡青铜的其它铜材。4.9.3铁铸件的机械性能应符合GB9439-88的规定。4.9.4接口上的橡胶密封件应采用耐油橡胶。388

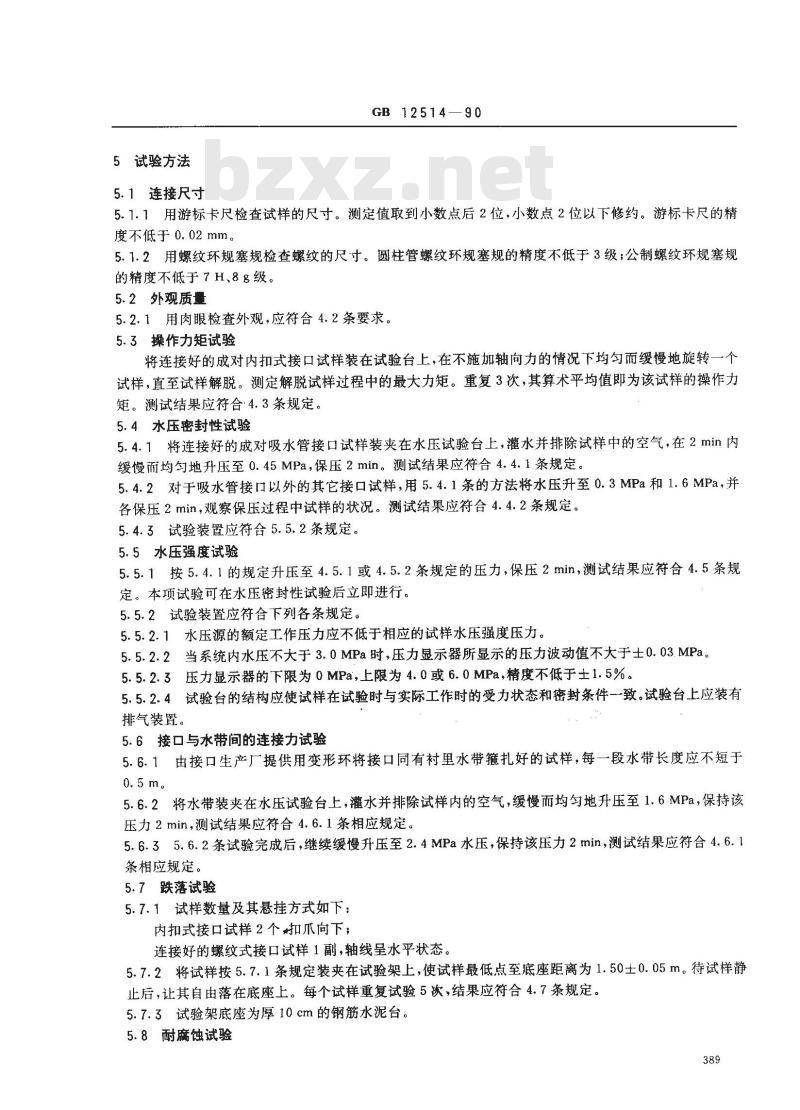

5试验方法
5.1连接尺寸
GB 12514—90
5.1.1用游标卡尺检查试样的尺寸。测定值取到小数点后2位，小数点2位以下修约。游标卡尺的精度不低于0.02mm。
5.1.2用螺纹环规塞规检查螺纹的尺寸。圆柱管螺纹环规塞规的精度不低于3级；公制螺纹环规塞规的精度不低于7H、8g级。
5.2外观质量
5.2.1用肉眼检查外观，应符合4.2条要求。5.3操作力矩试验
将连接好的成对内扣式接口试样装在试验台上，在不施加轴向力的情况下均匀而缓慢地旋转一个试样，直至试样解脱。测定解脱试样过程中的最大力矩。重复3次，其算术平均值即为该试样的操作力矩。测试结果应符合4.3条规定。5.4水压密封性试验
5.4.1将连接好的成对吸水管接口试样装夹在水压试验台上，灌水并排除试样中的空气，在2min内缓慢而均匀地升压至0.45MPa，保压2min。测试结果应符合4.4.1条规定。5.4.2对于吸水管接口以外的其它接口试样，用5.4.1条的方法将水压升至0.3MPa和1.6MPa，并各保压2min，观察保压过程中试样的状况。测试结果应符合4.4.2条规定。5.4.3试验装置应符舍5.5.2条规定。5.5水压强度试验
5.5.1按5.4.1的规定升压至4.5.1或4.5.2条规定的压力，保压2min，测试结果应符合4.5条规定。本项试验可在水压密封性试验后立即进行。5.5.2试验装置应符合下列各条规定。5.5.2.1水压源的额定工作压力应不低于相应的试样水压强度压力。5.5.2.2当系统内水压不大于3.0MPa时，压力显示器所显示的压力波动值不大于士0.03.MPa。5.5.2.3压力显示器的下限为0MPa，上限为4.0或6.0MPa，精度不低于士1.5%。5.5.2.4试验台的结构应使试样在试验时与实际工作时的受力状态和密封条件一致。试验台上应装有排气装置。
5.6接口与水带间的连接力试验
5.6.1由接口生产厂提供用变形环将接口同有衬里水带箍扎好的试样，每一段水带长度应不短于0.5m。
5.6.2将水带装夹在水压试验台上，灌水并排除试样内的空气，缓慢而均匀地升压至1.6MPa，保持该压力2min，测试结果应符合4.6.1条相应规定。5.6.35.6.2条试验完成后，继续缓慢升压至2.4MPa水压，保持该压力2min，测试结果应符合4.6.1条相应规定。bZxz.net
5.7跌落试验
5.7.1试样数量及其悬挂方式如下：内扣式接口试样2个爪向下；
连接好的螺纹式接口试样1副，轴线呈水平状态。5.7.2将试样按5.7.1条规定装夹在试验架上，使试样最低点至底座距离为1.50士0.05m。待试样静止后，让其自由落在底座上。每个试样重复试验5次，结果应符合4.7条规定。5.7.3试验架底座为厚10cm的钢筋水泥台。5.8耐腐蚀试验

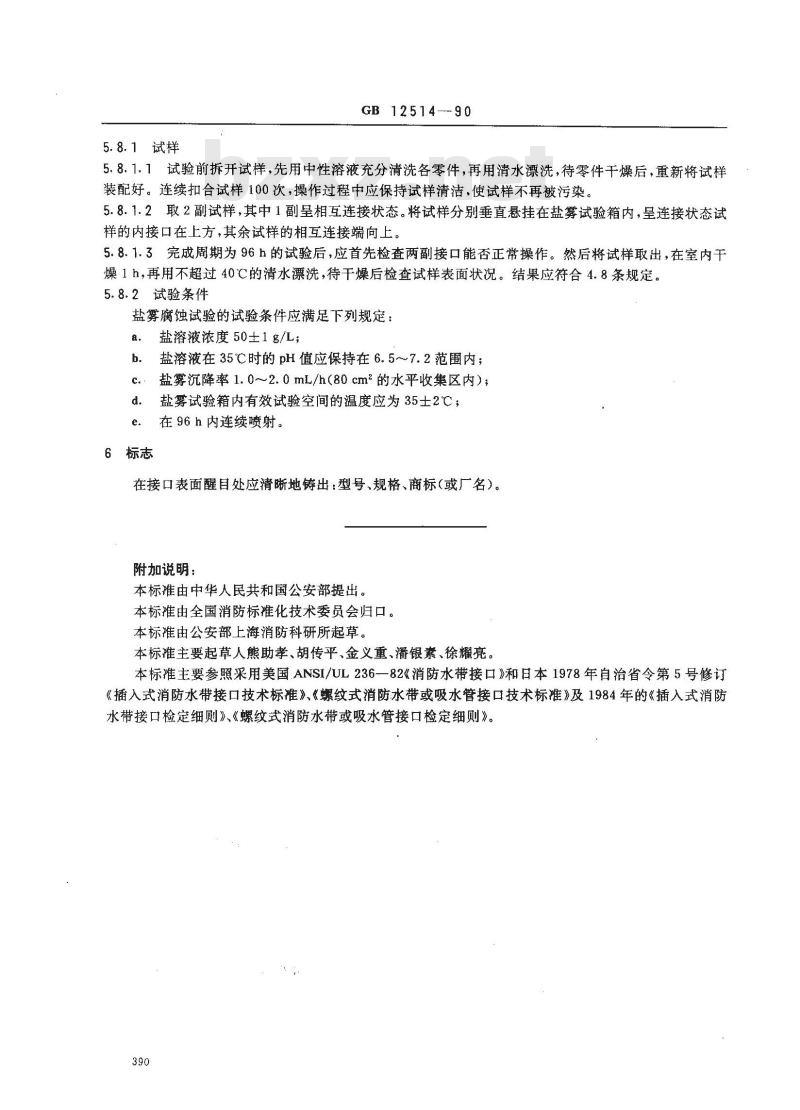

5.8.1试样
GB12514-90
5.8.1.1试验前拆开试样，先用中性溶液充分洗各零件，再用清水漂洗，待零件干燥后，重新将试样装配好。连续扣合试样100次，操作过程中应保持试样清洁，使试样不再被污染。5.8.1.2取2副试样，其中1副呈相互连接状态。将试样分别垂直悬挂在盐雾试验箱内，呈连接状态试样的内接口在上方，其余试样的相互连接端向上。5.8.1.3完成周期为96h的试验后，应首先检查两副接口能否正常操作。然后将试样取出，在室内干燥1h，再用不超过40℃的清水漂洗，待干燥后检查试样表面状况。结果应符合4.8条规定。5.8.2试验条件
盐雾腐蚀试验的试验条件应满足下列规定：a.
盐溶液浓度501g/L；
盐溶液在35℃时的pH值应保持在6.5~7.2范围内；b.
盐雾沉降率1.0～2.0mL/h（80cm2的水平收集区内）；c.
盐雾试验箱内有效试验空间的温度应为35士2℃；d.
6标志
在96h内连续喷射。
在接口表面醒目处应清晰地铸出：型号、规格、商标(或厂名）。附加说明：
本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会归口。本标准由公安部上海消防科研所起草。本标准主要起草人熊助孝、胡传平、金义重、潘银素、徐耀亮。本标准主要参照采用美国ANSI/UL236一82《消防水带接口》和日本1978年自治省令第5号修订《插入式消防水带接口技术标准》《螺纹式消防水带或吸水管接口技术标准》及1984年的《插入式消防水带接口检定细则》、《螺纹式消防水带或吸水管接口检定细则》。390
