【农业行业标准(NY)】 耕整机质量评价技术规范

ICS65.060.20

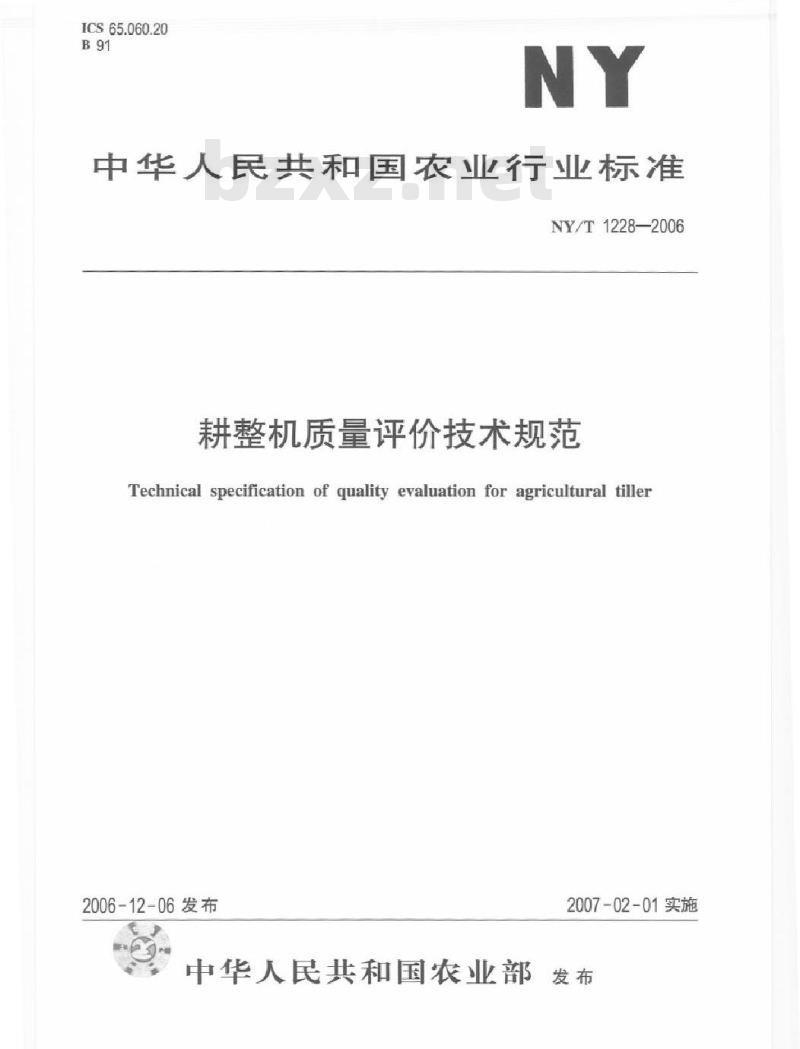

中华人民共和国农业行业标准
NY/T1228—2006
耕整机质量评价技术规范
Technical specification of quality evaluation for agricultural tiller2006-12-06发布
2007-02-01实施
中华人民共和国农业部
品伙伴网

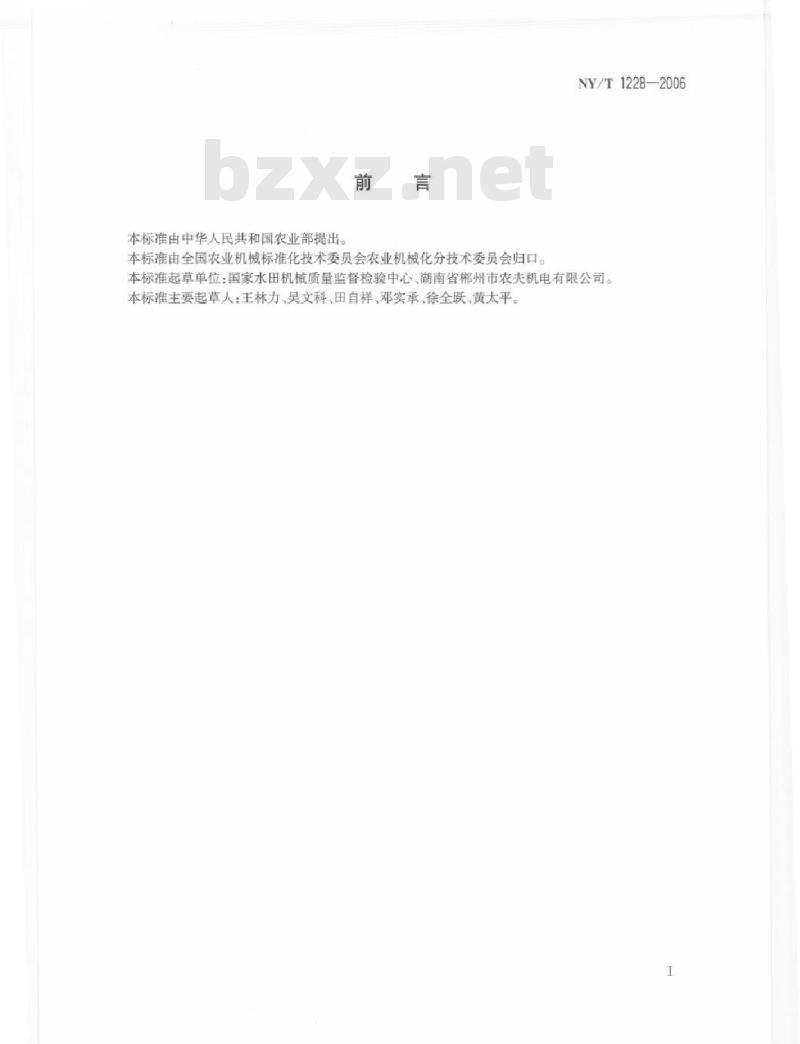

本标准由中华人民共和国农业部提出。前
本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。NY/T1228—2006
本标准起草单位：国家水田机械质量监督检验中心、湖南省郴州市农夫机电有限公司。本标准主要起草人：王林力、吴文科、田自祥、邓实承、徐全跃，黄太平。http://foodmate.net1范围

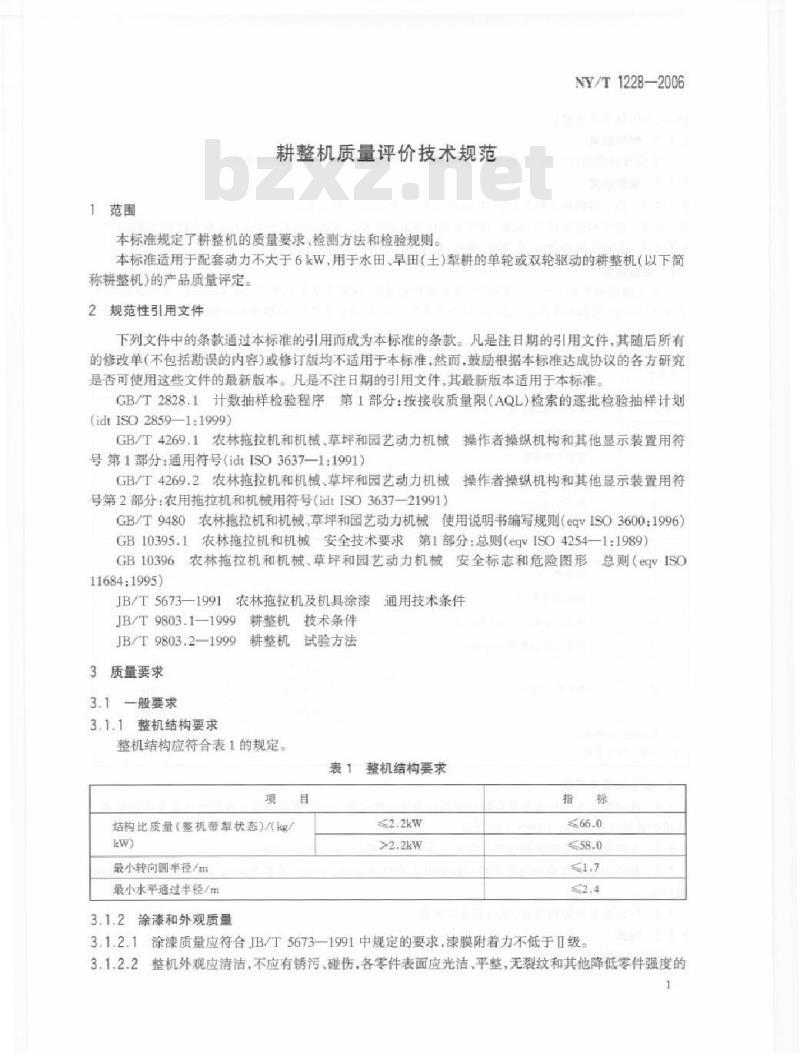

耕整机质量评价技术规范
本标准规定了耕整机的质量要求、检测方法和检验规则。NY/T1228—2006
本标准适用于配套动力不大于6kW，用于水田、旱田（土）犁耕的单轮或双轮驱动的耕整机（以下简称耕整机）的产品质量评定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1、计数抽样检验程序第1部分：按接收质量限（AOL）检索的逐批检验抽样计划(idtISO2859—1:1999)
GB/T4269.1农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第1部分：通用符号（idtISO3637—1：1991)GB/T4269.2农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第2部分：农用拖拉机和机械用符号（idtISO3637—21991）GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则（egVISO3600：1996）GB10395.1农林拖拉机和机械安全技术要求第1部分：总则（eqVISO4254—1：1989）GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则（eqVISO11684:1995）
JB/T5673—1991
农林拖拉机及机具涂漆通用技术条件JB/T9803.1—1999
JB/T9803.2—1999
3质量要求
3.1一般要求
3.1.1整机结构要求
耕整机技术条件
耕整机
试验方法
整机结构应符合表1的规定。
表1整机结构要求
结构比质量（整机带塑状态)/(kg/w)
最小转向圆半径/m
最小水平通过半径/m
3.1.2涂漆和外观质量
3.1.21途漆质量应符合JB/T5673一1991中规定的要求.漆膜附着力不低于Ⅱ级。3.1.2.2整机外观应清洁，不应有锈污、碰伤，各零件表面应光洁、平整，无裂纹和其他降低零件强度的1
http：
anmrFooe
NY/T1228—2006
缺陷；冲压件无明显皱折。
3.1.3焊接质量
各焊接件焊缝应均勾、平整无夹渣，不应有咬肉、烧穿、气孔和未焊透等缺陷。3.1.4装配质量
3.1.4.1离合器操纵手柄向后拉时，分离应彻底，接合应平顺可靠。3.1.4.2各零部件无错装、漏装，所有紧固件应紧固可靠。各运动件应灵活，不应有卡滞和异常响声。3.1.4.3在整个试验期间，应无渗、漏油，在水田工作中无泥水渗人箱体。3.2性能要求
在土壤比阻不大于5×10+Pa的中等土壤或轻黏土，绿肥产量不高于22500kg/hm2水田泥脚深度不大于30cm，田面水深3cm~5cm，早土含水率不大于25%条件下，其耕整机性能应符合表2的规定。表2性能要求

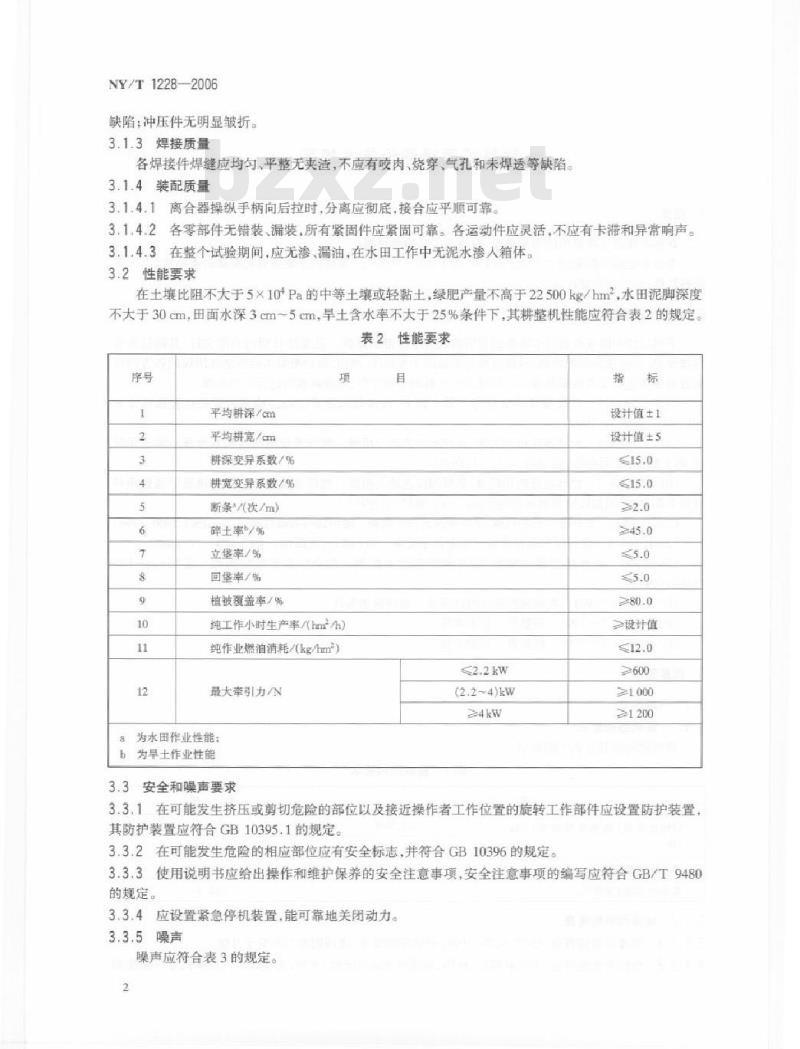

平均耕深/cm
平均耕宽/am
耕深变异系数/%
耕宽变异系数/%
断条次/m）
碎土率5/%
立堡率/%
回率/%
植被覆盖率/%
纯工作小时生产率（hm/h）
纯作业燃油消耗/（kg/hm2）
最大牵引力/
a为水田作业性能：
b为旱土作业性能
3.3安全和噪声要求
(2.2~4)kW
设计值土1
设计值±5
>设计值
≥1000
3.3.1在可能发生挤压或剪切危险的部位以及接近操作者工作位置的旋转工作部件应设置防护装置，其防护装置应符合GB10395.1的规定。3.3.2在可能发生危险的相应部位应有安全标志，并符合GB10396的规定。3.3.3使用说明书应给出操作和维护保养的安全注意事项，安全注意事项的编写应符合GB/T9480的规定。
3.3.4应设置紧急停机装置，能可靠地关闭动力。3.3.5噪声
噪声应符合表3的规定。
动态环境噪声
驾驶员操作位置处噪声
3.4可靠性

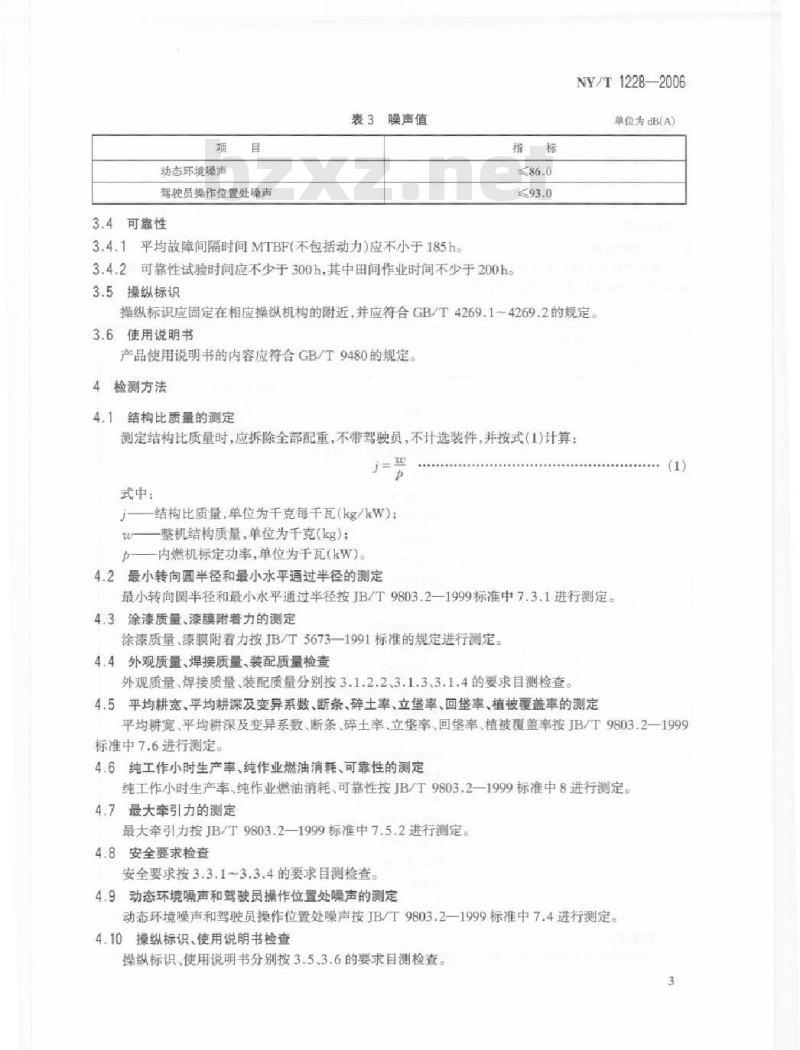

表3噪声值
3.4.1平均故障间隔时间MTBF(不包括动力）应不小于185h。指
3.4.2可靠性试验时间应不少于300h，其中田间作业时间不少于200h3.5操纵标识
NY/T1228—2006
单位为dB(A）
操纵标识应固定在相应操纵机构的附近，并应符合GB/T4269.1～4269.2的规定。3.6使用说明书
产品使用说明书的内容应符合GB/T9480的规定4检测方法
4.1结构比质量的测定
测定结构比质量时，应拆除全部配重，不带驾驶员，不计选装件，并按式（1)计算：j=
式中：
结构比质量，单位为千克每千瓦（kg/kw）：w整机结构质量，单位为千克(kg)；p—内燃机标定功率，单位为千瓦(kW)。4.2最小转向圆半径和最小水平通过半径的测定最小转向圆半径和最小水平通过半径按JB/T9803.2—1999标准中7.3.1进行测定。4.3涂漆质量、漆膜附着力的测定涂漆质量、漆膜附着力按JB/T5673—1991标准的规定进行测定。44外观质量、焊接质量装配质量检查外观质量、焊接质量装配质量分别按3.1.2.2.3.1.3.3.1.4的要求目测检查。4.5平均耕宽、平均耕深及变异系数、断条、碎土率、立堡率、回堡率、植被覆盖率的测定(1)
平均耕宽、平均耕深及变异系数、断条、碎土率、立堡率、回堡率、植被覆盖率按JB/T9803.2一1999标准中7.6进行测定。
4.6纯工作小时生产率、纯作业燃油消耗、可靠性的测定纯工作小时生产率、纯作业燃油消耗，可靠性按JB/T9803.2—1999标准中8进行测定，4.7最大牵引力的测定
最大牵引力按JB/T9803.2—1999标准中7.5.2进行测定。4.8安全要求检查
安全要求按3.3.1~3.3.4的要求目测检查。4.9动态环境噪声和驾驶员操作位置处噪声的测定动态环境噪声和驾驶员操作位置处噪声按IB/T9803.2一1999标准中7.4进行测定4.10操纵标识，使用说明书检查操纵标识、使用说明书分别按3.5.3.6的要求目测检查。3
http：
NY/T1228—2006
5检验规则
5.1抽样方案
5.1.1抽样及判定方法按GB/T2828.1的规定进行。5.1.2整机抽样时检验批应不少于20台，样本为2台，样品应从工厂近一年内生产经检验合格的产品中随机抽取。
5.2不合格分类bzxz.net
被检项目凡不符合第3章规定要求的均为不合格，按其对产品特性影响的重要程度分为A类不合格、B类不合格和C类不合格。不合格分类见表4。检测项目及不合格分类表
不合格分类
判定规则
安全要求
项目名称
安全防护装置
安全标志
紧急停机装置
使用说明书中安全注意事项
可靠性
最小转向圆半径
整机装配质量
平均耕深
平均耕宽
最大牵引力
纯工作小时生产率
纯作业燃油消耗
植被覆盖率
动态环境噪声
驾驶员操作位置处操声
操纵标识
结构比质量
最小水平通过半径
漆膜附着力
整机外观质量
耕深变异系数
耕宽变异系数
断条(（碎土率）
立肇率
回壁率
产品质量按表5的规定进行判定。表中接收质量限AQL、接收数Ac、拒收数Re均按计点法（即不4
http://foodmate.meNY/T1228—2006
合格项次数）计算。采用逐项考核，按类别评定的原则，若各类不合格项次小于或等于接收数Ac时，判定该产品合格：若某类不合格项次大于或等于该拒收数Re时，判定该产品不合格表5抽样判定表
项目分类
样本字码
样本数
检查水平
项次数
http://foodmate.netC
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
