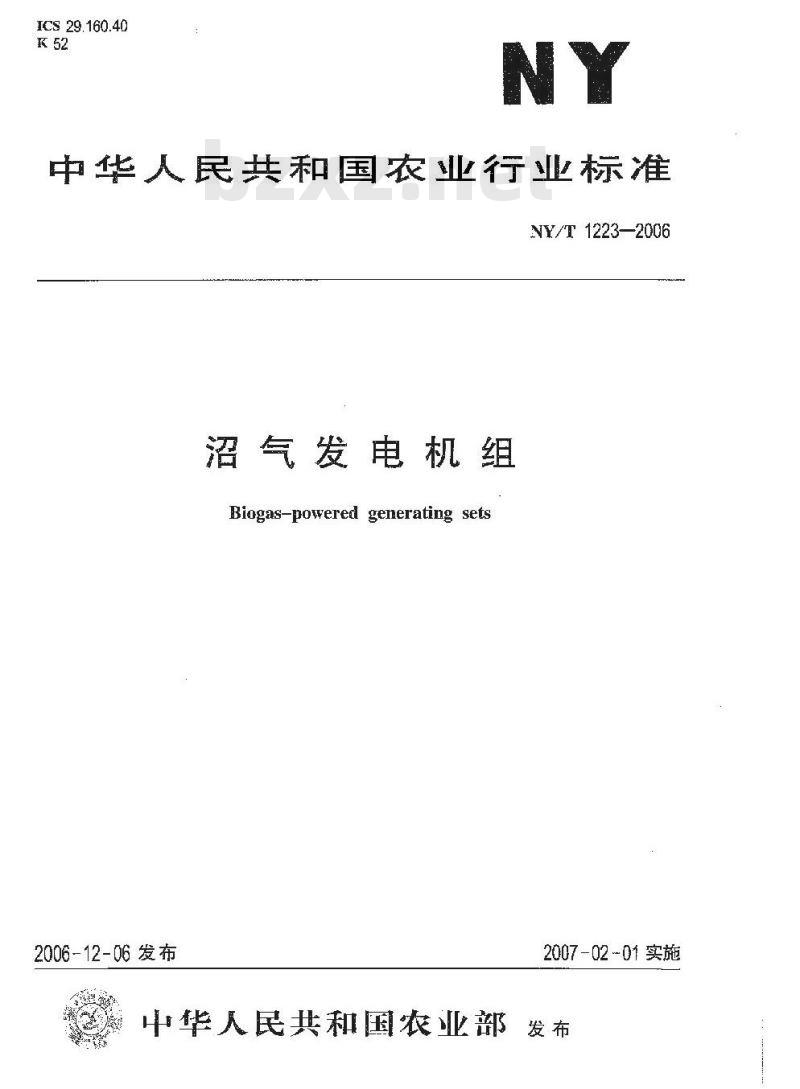

【农业行业标准(NY)】 沼气发电机组

ICS 29.160.40
中华人民共和国农业行业标准
NY/T 1223-2006
沼气发电机组
Biogas-powered generating sets2006-12-06发布
2007-02-01实施
中华人民共和国农业部

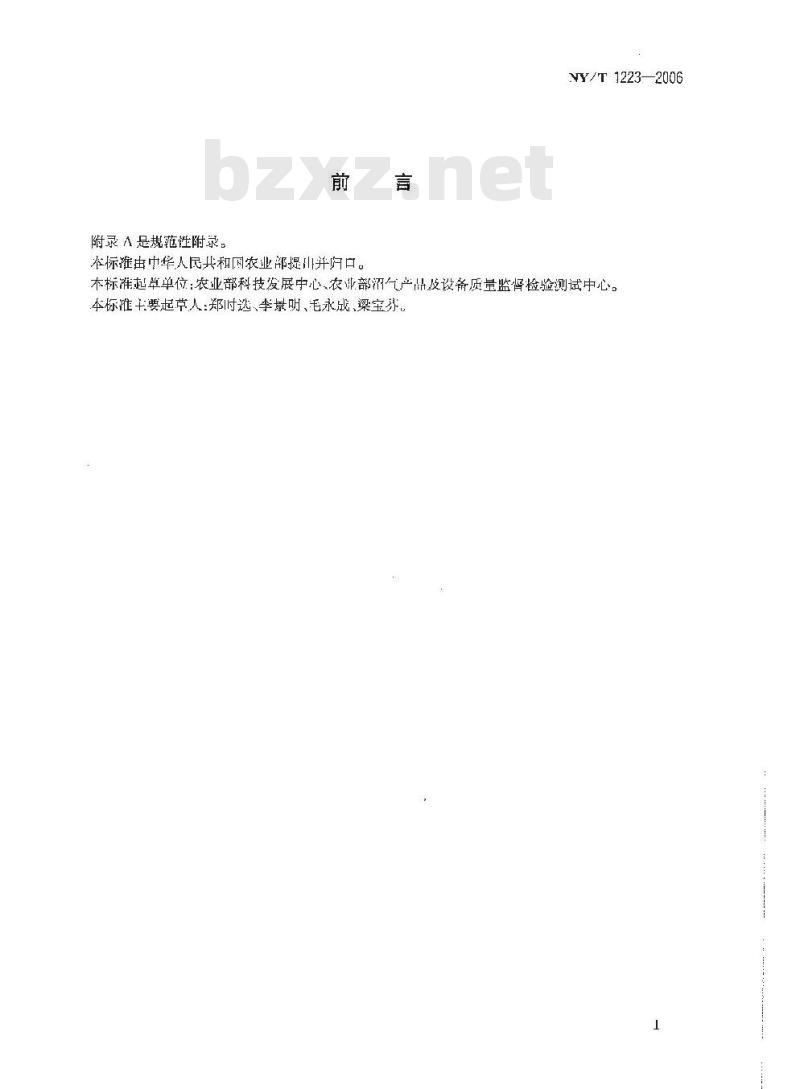

附录A是规范性附录。
VY/T 1223—2006
本际由中华人民共和国农业部提山并问口。本标准起草单位：农业部科技发展中心农业部沼气产品及设备质量监肾检验测试中心。本标准士要起草人：郑时选、李景明、毛永成、梁宝界。1

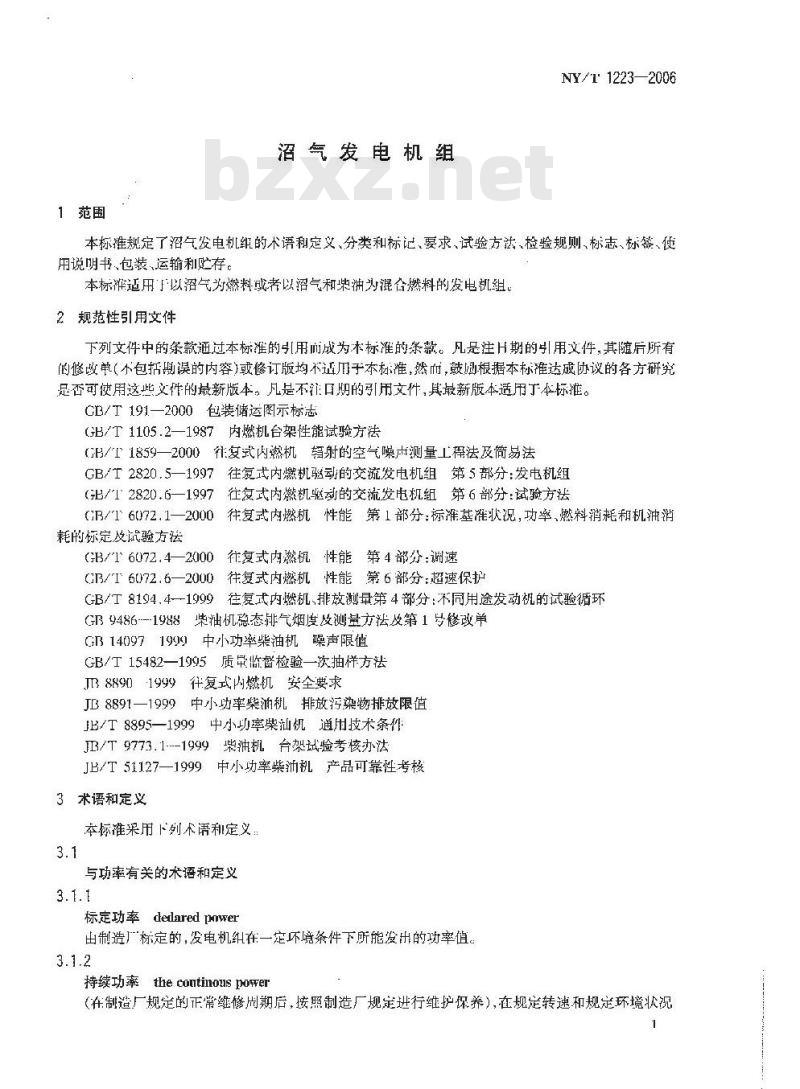

1范围
沼气发电机组
NY/T 1223—2006
本标推规定了沼气发电机组的术语利定义、分类和标记、要求、试验方达、检验规则、标志、标签、使用说明书包装运输利贮存。
本标准适用下以沼气为燃料者以沼气和柴油为混合燃料的发电机组。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注H期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适于本标准，然而，鼓励根据本标准达成协议的各方研究足否可使用这些文件的最新版本，凡是不注口期的引用文性，其最新版本适用丁本标。CB/T191—2000包装储运图示标志(B/T1105.2—1987内燃机台架性能试验方法GH/T1859—2000往复式内燃机辑射的空气噪声测量上程法及简易法GB/T2820.5—1997往复式内燃机驱动的交流发电机组第5部分：发电机组(出/T2820.6一1997往复式内燃机驱动的交流发电机组第6部分：试验方法GB/\1'6072.1一2000往复式内燃机性能第1部分：标准基状况，功率，燃料消耗和机油消耗的标定及试验方法
GB/T6072.4—2000往复式内熟机性能第4部分：调速GB/I6072.6一2000往复式内燃机，性能第6部分：超速保护GB/T8194.4一1999往复式内燃机，排放测量第4部分：不同用途发动机的试验循环GB9486--1988柴油机总态排气烟度及测量方法及第1号修改单GB140971999中小功率柴油机噪声限值GB/T15482—1995质量监督检验一次抽样方法8890-1999往复式内燃机安全要求JB8891—1999中小功率柴油机排放污染物排放限值JB/T8895—1999中小功率柴汕机通用技术条JB/T9773.1---1999柴油机台架试验考核办汰JB/T51127—1999中小功率柴油机产品可靠性考核3术语和定义
本标谁采用下列术语和定义
与功率有关的术语和定义
标,定功率 dedared [mwer
出制造广标定的，发电机纠在一定坏境条件下所能发出的功率值。3.1.2Www.bzxZ.net
持续功率thecontinous power

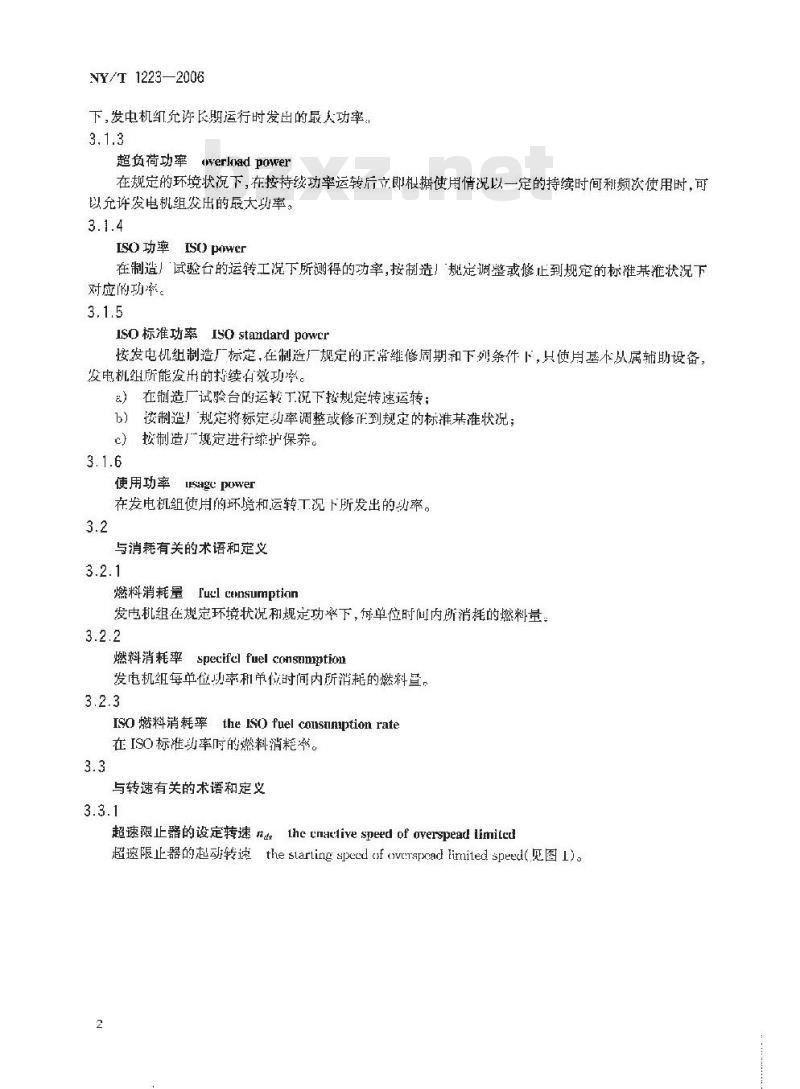

在制广规定的正继修周期后，接照制造广规定进行维护探养）在规定转速和规定环境状视NY/T 1223—2006
下，发电机红允许长期运行时发岛的最人功率，3.1.3
超负荷功率werloadpower
在规定的环境状况下，在按持续功率运转后立即根据使用情况以一定的持续时间利频次使用时，可以允许发电机组发出的最大功率，3.1.4
ISO 功率 ISO pwer
在制造！试验台的运转工况下所测得的功率，按制造！规定调整或修止到规定的标准基准状况下对应的功率
Iso标准功率Isostanclardpowcr接发电机组制造厂标定，在制造厂规定的正常维修周期和下列条件下，只使用基不从属辅助设备，发电机组所能发出的持续有效功密。&）在制造厂试验台的运转丁说下按规定转速运转：b）按制造厂规定将标定动率调整或修正到规定的标准考准状况；按制造规定进行维护保养。
使用功率
isagc power
在发电机组使月的环境和运转工况下所发出的动率。3.2
与消耗有关的术语和定义
燃料消耗量Tuclcensumption
发电机组在规定环境状况和规定功率下，你单位时问内所消耗的燃料量3.2.2
燃料消耗率specifelfuelconisummtiom发电机组每单位功率和单位时间内所消耗的燃料量。3.2.3
ISO燃料消耗率theSOfuel consunptionrate在ISO标准功率时的燃料消耗率。3.3
与转速有关的术语和定义
超速限止器的设定转速ndthernaelivespeedof overspeadlimited超速限止器的起动转速thestariingapecdof(verspxcadl limitedspeed(见图1）。2
顺时间
叛暖转速
最商允许转调
超速限制强的二作转
超遗限制器的设定转速

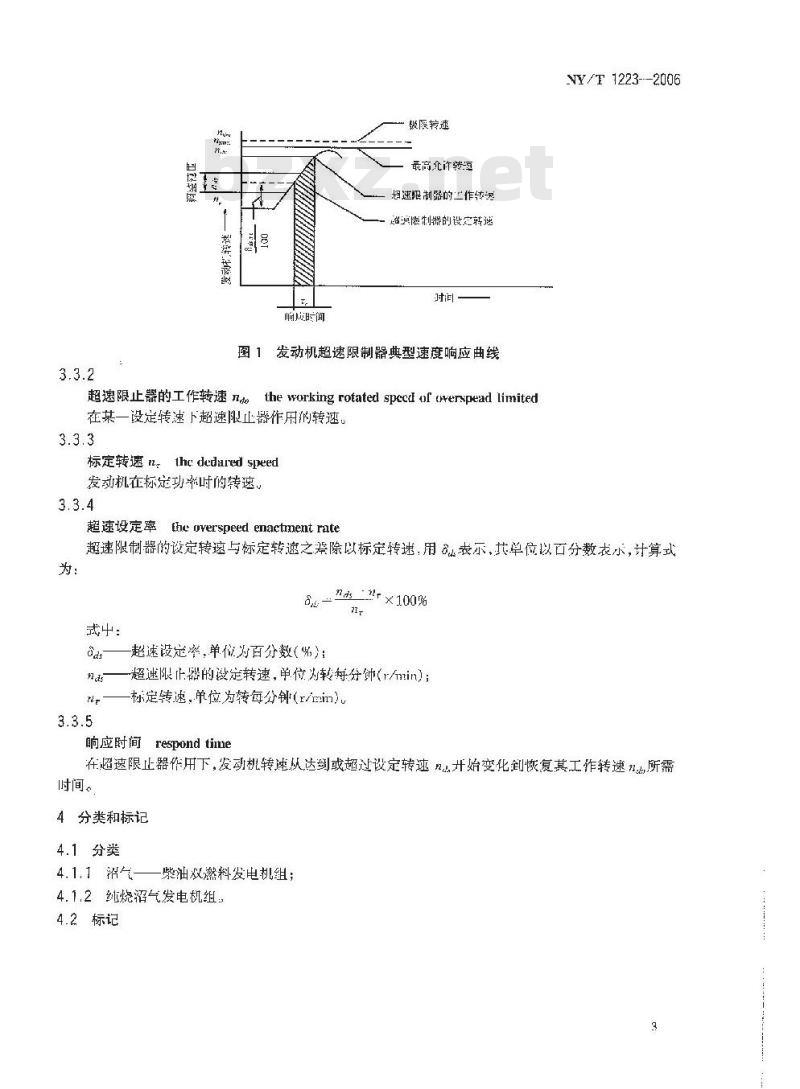

发动机超速限制器典型速度响应曲线图1
超速限止器的工作转速naetheworking rotated speed of (werspead limited在某一设定转速下超速限止器作用讷转速3.3.3
标定转速nthc dedared speed
发动机在标定功率时的转速。
超速设定率eoverspeed enactmentrateNY/T1223--2006
超速限制器的设定转与标定转速之萘除以标定转速，用%表示，其单位以百分数表示，计算式为：
nnr×100%
武中：
超速设定率，单位为百分数（%）：aa
超速限正器的设定转速，单位为转姆分钟（r/min)；标定转速，单位为转每分钟(r/min)u响应时间 respond tinne
在超速限止器作用下，发动机转速从达到或超过设定转速开始变化剑恢复其工作转速所需时间。
4分类和标记
4.1分类
4.1.1沼气
柴油双燃料发电机组；
4.1.2纯烧沼气发电机组，
4.2标记
NY/T1223—2006
患汉语拼老人写字母表示然料类引，心示纯沼气，S表示双燃料
没语讲管太写字母Z表示涩气
汉评析音太写字母GF表示发机组阿效沉数字表东到牵干瓦数
示例：20GF—7℃表示出率为20kW、纯烧沼气发电机组。6GF—ZS表示动率为6kW.涩气—柴油双燃将发申机纸。5要求
5.1正常工作条件
5.1.1环境温度为5%--40℃。
5.1.2海拔高度1000m放以下，
5.1.3温度25℃时，空气相对湿度不大于95%。5.2参比工作条件
确定发电机组的功率和燃料消托最应采用下列标推基准状况：a)总气压: P.-100 kPe:;
b）环境温度：T,=298K（I，=25℃）；c）空气相对湿度:一30%。
5.3外观
发电机组可见部分成无明显的暖溉，划伤。油漆均句无气泡。机组的焊接应牢固，紧固件应有松措施，
5.4渗漏性
机组不应漏水、漏油、漏气。
5.5起动性能
5.5.1在常温下机组(不包括电起动机)起动三次，应有两次起动成均5.5.2在常温下电起动机组应能顺利带动电动机有接起动：5.6空载电压整定范围
空载电压整定范用为额定电压值95%～105%。5.7电压和频率稳态调整率
5.7.1电压稳态调整率不人十±5%，5.7.2频率稳态调整率
5.7.2.1柴油机改装的沼气发电机织频率稳态调整率不人于±5%5.7.2.2汽油机改装的沼气发电机组频率稳态调整率不大于16%。5.8电压和频率波动率
5.8.1电压波动率不人于2%
5.8.2频率波动率
5.8.2.1紫油机改装的滑气发电机织频率波动不人十2%。5.8.2.2汽汕机改装的沼气发电机组频率波动率不人于2.5%，5.9瞬态频率调整率
5.9.1柴汕机改装的沼气发电机组瞬态频本调整率不大于±8%。5.9.2汽池机改装的沼气发电机组瞬添频率调整率不人」10%。5.10赖率稳定时间不大于5s
5.11三相不对称负载下工作的线电压偏差5.11.1柴油机改装的沼气发电机维线电压偏差不大于+1.5%。5.11.2汽油机收装的沼气发电机组线电偏差不大于土1%。5.12燃料消耗率
NY/T1223--2006
沼气柴油双燃料发电机组和纯烧沼气发电机组的燃料消耗率，其值不人」表1规定值。表1沼气发电机组在标定工况下的燃料消耗率类型
气柴油
双燃料发配机组
纯烧气发自机气
5.13机组热效率n
标庭功率
机理热效率应符合表2的规定。
沼气发电机组
祖气一柴油双燃料发电机组
纯燃沼气发皮机组
5.1412 h功率
498/230
400/230
400/230
表2机组热效率
气耗率
m/kw-l
热效率（）
油帮率
g/kw-h
在额定负荷下，连续运行12h，其出压、频率及燃料消耗率应符合本标准5.6.5.75.12条款的规定。
5标定工况机油消耗率≤2.72g/kWh5.16安全性能
NY/T1223—2006
气发电机组安全性能应符合JB8890-1999中5.1、5.2、5.3、5.4.5.5、5.6、5.9的规定。5.17耐久性
沼气发电机组台架耐久性试验的指标变化应符合表3的规定：表 3 耐久性试验
诚验要求
土鞍件
5.18可靠性
试验后主要
零件磨损值
试验后士要浒能指探变化
标定工况燃料消耗率升高值不得超过标定值的4为，机法消托升高值不得超过标定值的30%
5.18.1首次放障前平均T作时间不低于500h5.18.2平均故障问隔时间不低于1(000)h5.19环保
非主粪件获坏
5.19.1沼气发电机纠标牌所示标定工况的排气炳度应符合GB9486小的舰定故障停机
5.19.2沼气发电机组标牌所示标定工况时的排气污染物比排放量限值应符合JB8891中的规定，5.19.3河气发电机组标牌所示标冠工况时的噪市限值应符介（H14097中的规定。6试验方法
6.1试验条件
6.1.1参比工作条件状态。
-6.1.2燃料热值
以质量为单位标定柴新消耗率的柴油低热值(42.7-1）MIAkg。以标准休积为单位标定沼气消举的沼气低热值(21+1)MI/m。
6.1.3沼气进气压力（相对压力)20001-2400Pa6.2试验用仪器
试验用仪露按表4中规定，试验前州对所有仪器进行校正。表4试验用仪器
测定项目
电游，A
现率，w
额率,H2
相电压，斑
船气.1.
壶，E，
汉器名称
电磁系安培表
电磁系伏特表
心黏系死特素
心流互感器
甲相相位装
容积式白动流量计
泊耗自动测毕仪
空氏表,动槽式水锻气压计
号设格
TS (2 .5.-5)
15 (0--600)
T5 (2.5--5)(A)
(0--600)V)
II.55(10.20.50)
165(25 --55)
T6(0 --350)
81--107
测定项
环境退度，℃
时间，s
涩度，%
沼气热值
6.3 试验项自
仪界安称
玻水银温度计
毛发温度计
表4(续）
水流式然量计、气相色谱议
6.3.1外观检验目测检验
6.3.2渗漏性检验目测检验
6.3.3起动性能试验
型号规格
1LM14型
NY/T 1223—2006
常温冷态下，机组(不包电起动机组)的起动装置按使用说明[5规定的达分别起动三次。每次起动二回，每次问隔2nmin,共中每次应有一回启动成功，二次中成有二次起动成功。6.3.4空载电压整定范围试验
将机组频率调整为额定值，在空载下谢节电压整定装置到两个极限位罩，分别读取在两个极限位置时的电压值，按式(1)计算电压整定范围的上下被限值AUs-AUS.mP(AUsd)×100%
式中：
电压整定范围，单位为有分数（%）；电压整定上升范用，单位为伏特(V);AUs.cda一电压整定下降范围，单位为伏特(V);Lr
额定电压,单位为伏特(V)，
6.3.5电压和频率稳态调整率试验6.3.5.1加载前状态
空载频率为额定率，空载整定电压为额定电压。在整个试验小中压和转速的整定装置应周定不变
6.3.5.2加载方法
将一利对称负载（或单相负载）出空载按25%、50%、75%和100%逐渐加载，将负载接此等级逐缀减至空。
6.3.5.3电压稳态调整率△U,按式(2)计算：AU= Uam, lx100%
式中：
A一电压稳态调整率，单位为百分数（骄);Uaun
-负载渐变后的稳定电压，单位为伏特(V)：Lis——空载整定电压,单位为伏特(V)注：若为三相负载Lid、Us 均收和平均信。6.3.5.4频率稳态调整率8接式(3)计算x100路
式中：
NY/T 1223—2006
，——裁率稳态调整率，单位为百分数（%）；f.—负裁渐变后的稳定颁率,单位为赫兹(Hz);空载整定频率，单位为兹(HIz)：6.3.6电压和频率波动率试验
6.3.6.1加载前状态
加载前状态同6.3.5.1。
6.3.6.2加载方法
将一相对称负载（或单相负截)由空载按25%、50%、75%和100%逐渐加载。6.3.6.3电压波动率AU证，按式(4)计算：Uve Uym × 100%
AUB=Um
武中：
-电压波动率，单位为白分数（%）；Uv—同·观察时间内的电压最大值，单位为伏特(V)；UivBn-同·观察时间内的电压最小值，单位为伏特(V)，注：浩为三和负载Lm与Uw为兰和平均值。6.3.6.4频率被动率8m，按式（5)式计算：Ssm sn × 100%
武中：
额率波动率，革位为白分数(（%)；a
，—为同观察时间内的频率最大值，单位为赫兹(Hz)：fa.—为间观察时间内的频率最小值，单位为棘兹(Hz)。6.3.7瞬态频率调整率试验
6.3.7.1加载前状态
空载赖率为额定颇率，空教整定电压为额定电压：6.3.7.2加载方法
山空载加垒额定负载后，电压和转速整定装置应弱定不变，此时突减至空载。6.3.7.3解态频率调整率，按式(6)计算：. -fafa
式中：
8—履态颁率调整率，单位为百分数(%)：F额定额率，单位为赫兹(Hz);
fa—负载突变时山现的最高频率，单位为赫兹（Hz)；fa.负载突变时山现的最小凝悼，单位为赫兹(Hz)。6.3.8频率稳定时间
从频率突变起用秒表测定至频率开始稳定为止所需时间。6.3.9三相不对称负载下工作线电压偏差的试验8
NY/T 1223--2006
在25%额定功率的三相对称负载下，机组整定电压和额率为额定值。然后在任-相上加载25%额定负载,按式(7)计算；
式中：
Ucurin
Ouc=| Uera( Ucmin) - Ucp
线电压偏差，单位为百分数（%）：X100%·
在不对称负载下，相对丁三相叶三相平均电压绝对差值的线电压最人值，单位为伏特(V):
在不对称负载下，相对丁三相中二相平均电压绝对差值的线电乐最小值，单位为伏特(V):
在不对称负载下，三相线电压的平均值，单位为伏特（V)6.3.10功率试验
在额定频率为50Hz时，测其电压和电流，三相发电机组按式(8—-1)计算功率，单相发电机组按式(8—2)计算功率
Px - 1.73× V ××csd
式中：
现易环境状况下的有效功率，单位为干瓦(玉w)；Px
测定时的线电压，单位为伏特（V)：测定时的相电，单位为伏特(V)：测定时的线电流，单位为安培(A)；o--功率因素，单位为白分数（%)。6.3.11功率调整系数
在额定额率为50H时，测山其电压和电流，按式(9)计算功率调整系数。α-后 0.7(1 -,)(
(Prpm T,\ Te
式中：
功率调整系数；
指示功率比；
标准基涯状况总气压力，单位为T帕（Pa)；T
标准基准状况空气绝对温度，单位为开尔文(K)：标准基准相对湿度，单位为百分数（%）；现状环境总气压，单位为下帕（a)；现状环境空气绝对温度，单位为开尔义（K)：T
现状坏境相对湿度，单位为白分数（%）：标准基准状况饱和水蒸气分压，单位为于帕(kPa)；力—--现状环境状况饱和水蒸气分压，单位为干帕(kPa)；T。-标基准中压中冷介质绝对温度，单位为开尔文(K);T—现状环境增压中冷介质温度,单位为月尔文(K)：n
机械效率，单位为百分数（%）。(8—1)
(8-—2)
NY/T1223—2006
系数α及指数m、和的数值列「表5内。表5功率调整数值
发动机关霜
压燃式柴浪机和
双燃料发实机
沼气火花点燃式发动机
非涡轮塔
工作条件
功率受过宏牢气不足限制
功率受热力原固限间
非涡轮增滨
系数α
注：参见附录A(规范性附录)中表A1水燕气分压;表A2下空气分压比;表A3确定指示功率比&的R值：衣A5功率调整系数的确定！
6.3.12燃料消耗率试验
在额频率为50 Hz时,测出其基-功率柴油消耗量、沼气消耗量和所需时间,按公式(11)和(12)分别计算出柴油和沼气燃料消。即柴汕消耗率（油耗率）
式中：
6.mm-- 3.600×AG
bnd-现场环境状况下的油耗举，单位为下克每干瓦小时（kuw·h)：△(—测量的柴油消耗量,单位为千克(kg);At1-测量的柴油量所需时间，单位为秒(s);P-—有效功率,单位为干瓦(kw)。沼气消耗率(气耗率)
武中：
b-3600AV
现场环魔状况下的气耗率，单位为立方米每千瓦小时（mw·h)：AV：测量的沼气消耗,单为立方米（)：At2
测量AV的沼气量所需用时间,单位为秒()：P有效功率，单位为T瓦(kw)
械效率的数值应由发动机制造厂现定，如术规定，成假定为了m=0.80，6.3.13燃料消耗量
6.3.13.1柴汕消量按式(13)算
式中：
柴油消耗量，单岱为下克每小时(kg/h)油耗率,位为千克每千鼠小时(kg/kw·h);—有效功率,单位为T(kw)
6.3.13.2柴汕消耗换算系数,按式(14)计算式中：
柴油消耗量换算系数；
指示功率比；
(12】
