ICS71.100.20
备案号：19855—2007

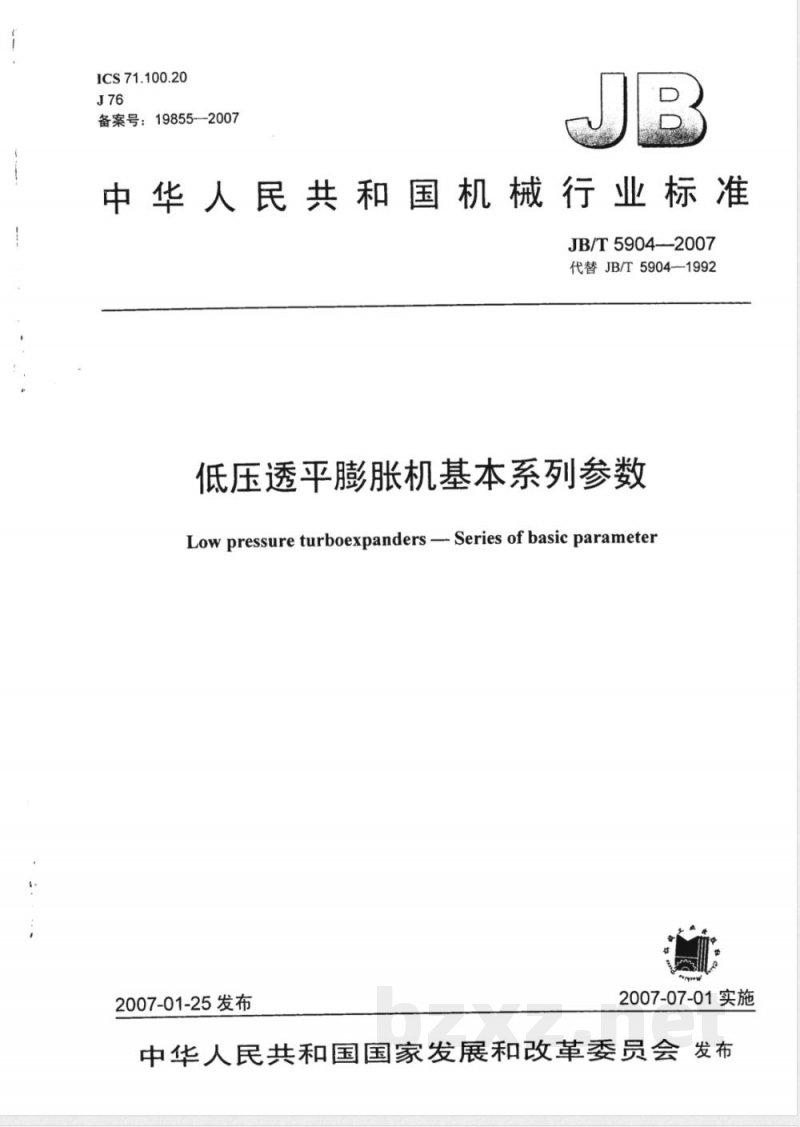

中华人民共和国机械行业标准　JB/T 5904—2007
代替JB/T5904—-1992
低压透平膨胀机基本系列参数
Low pressure turboexpanders -- Series of basic parameter2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布ICS71.100.20
备案号：19855—2007
中华人民共和国机械行业标准　JB/T 5904—2007
代替JB/T5904—-1992
低压透平膨胀机基本系列参数
Low pressure turboexpanders -- Series of basic parameter2007-01-25发布
2007-07-01实施

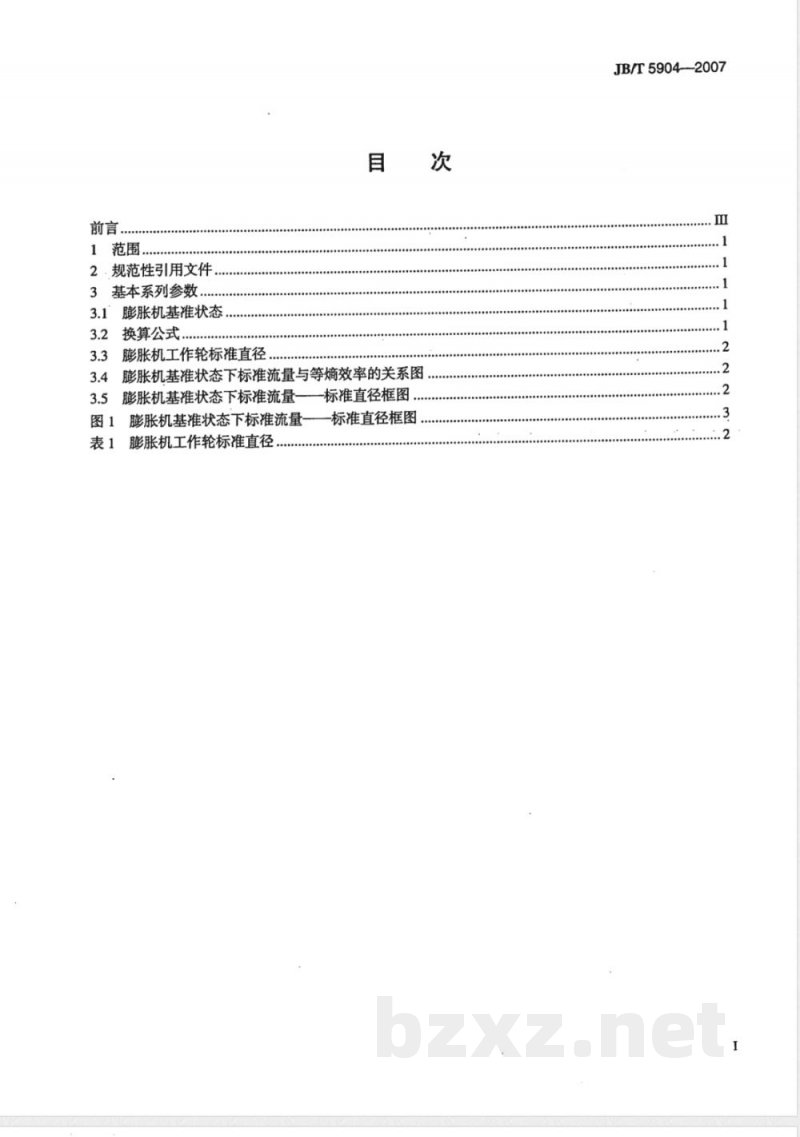

中华人民共和国国家发展和改革委员会发布前言
1范围
2·规范性引用文件
3基本系列参数
3.1＇膨胀机基准状态
3.2换算公式…
膨胀机工作轮标推直径..
膨胀机基准状态下标准流量与等摘效率的关系图3.4
一标准直径框图
膨胀机基准状态下标准流量一
图1膨胀机基准状态下标准流量——标准直径框图表1膨胀机工作轮标准直径，
JB/T5904—2007

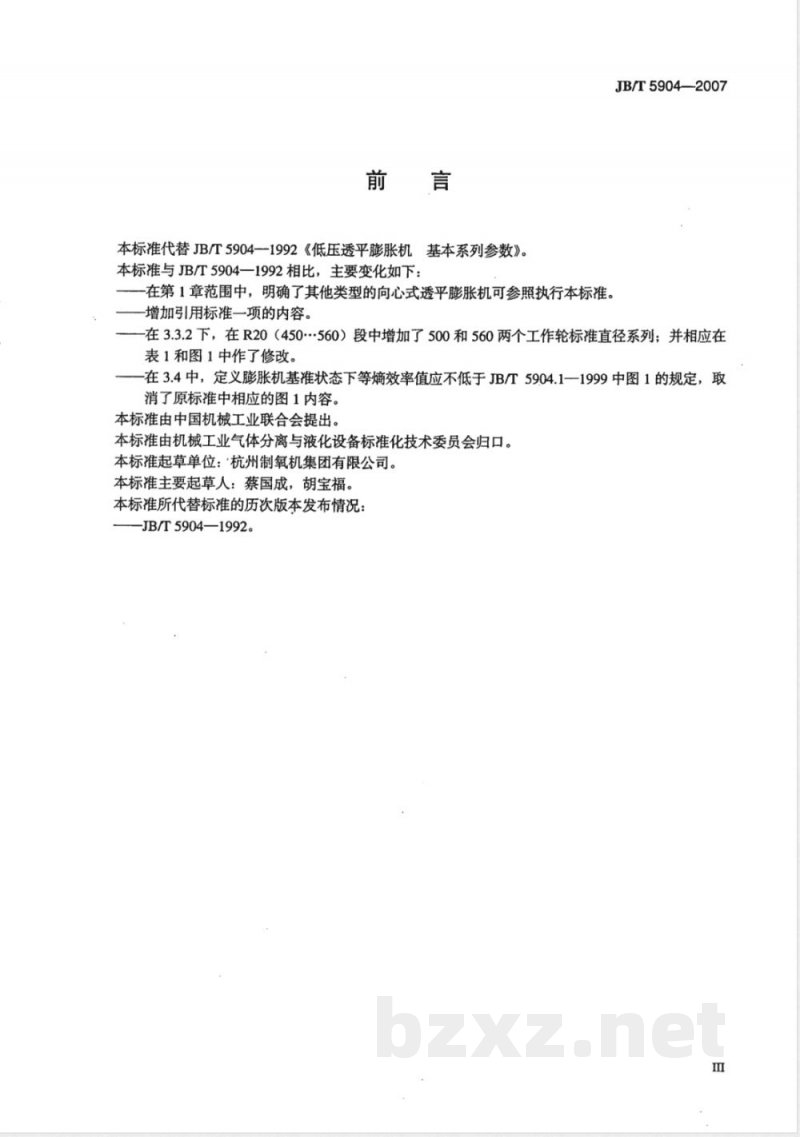

本标准代替JB/T5904—1992《低压透平膨胀机基本系列参数》。本标准与JB/T5904一1992相比，主要变化如下：-在第1章范围中，明确了其他类型的向心式透平膨胀机可参照执行本标准。增加引用标准一项的内容。
JB/T5904—2007
在3.3.2下，在R20（450560）段中增加了500和560两个工作轮标准直径系列；并相应在表1和图1中作了修改。
在3.4中，定义膨胀机基准状态下等嫡效率值应不低于JB/T5904.1-1999中图1的规定，取消了原标准中相应的图1内容。
本标准由中国机械工业联合会提出。本标准由机械工业气体分离与液化设备标准化技术委员会归口。本标准起草单位：‘杭州制氧机集团有限公司。本标准主要起草人：蔡国成，胡宝福。本标准所代替标准的历次版本发布情况：JB/T5904—1992。

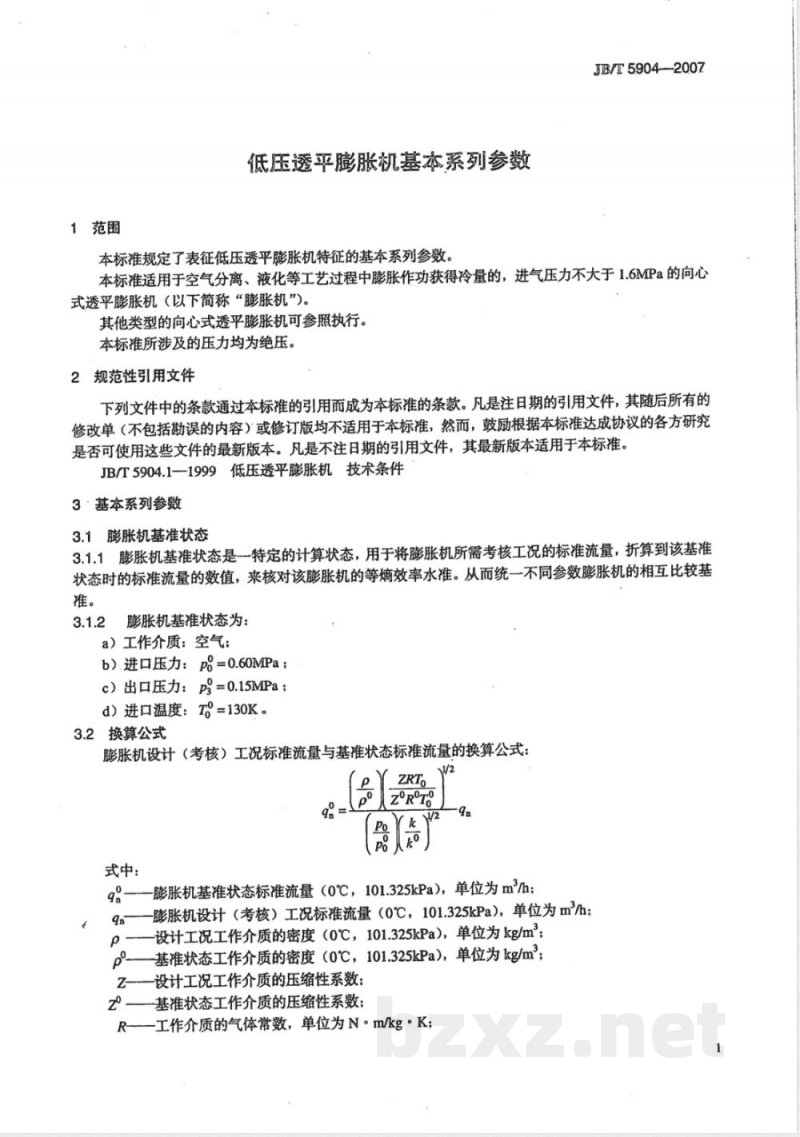

低压透平膨胀机基本系列参数
JB/T5904—-2007
本标推规定了表征低压透平膨胀机特征的基本系列参数。本标适用于空气分离、液化等工艺过程中膨胀作功获得冷量的，进气压力不大于1.6MPa的向心式透平膨胀机（以下简称“膨胀机”）。其他类型的向心式透平膨胀机可参照执行。本标准所涉及的压力均为绝压。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T5904.1-1999低压透平膨胀机技术条件3·基本系列参数
3.1膨胀机基准状态
3.1.1膨胀机基准状态是一特定的计算状态，用于将膨胀机所需考核工况的标准流量，折算到该基准状态时的标准流量的数值，来核对该膨胀机的等炳效率水准。从而统一不同参数膨胀机的相互比较基准。
膨胀机基准状态为：
a）工作介质：空气；
b）.进口压力：po=0.60MPa；
c）出口压力：p=0.15MPa
d）进口温度：To=130K。
3.2换算公式
膨胀机设计（考核）工况标准流量与基准状态标准流量的换算公式：ZRT
式中：
q—膨胀机基准状态标准流量（0℃，101.325kPa)，单位为m/h；qn——膨胀机设计（考核）工况标准流量（0℃，101.325kPa)，单位为m/h;p——设计工况工作介质的密度（0℃，101.325kPa)，单位为kg/m2；p基准状态工作介质的密度（0℃，101.325kPa)），单位为kg/m2；Z—设计工况工作介质的压缩性系数；Z°——基准状态工作介质的压缩性系数；R-—工作介质的气体常数，单位为N·m/kg·K；JB/T5904—2007
Ro—基准状态工作介质的气体常数，单位为N·m/kg·K；一膨胀机设计工况的进口温度，单位为K；To
To———膨胀机基准状态的进口温度，单位为K；Po
膨胀机设计工况的进口压力，单位为MPa；po——膨胀机基准状态的进口压力，单位为MPa;k—工作介质的等炳指数；
—基准状态工作介质的等嫡指数。3.3膨胀机工作轮标准直径
3.3.1膨胀机工作轮标准直径指膨胀机工作轮叶片进口处的直径尺寸公称值。3.3.2膨胀机工作轮标准直径系列用R20（3263）、R10（63125）、R40（120160）、R10（190300）、R40/3（300430）和R20（450…560）等六段四种公比的复合系列组成。膨胀机工作轮标推直径见表1。
表1膨胀机工作轮标准直径
R10系列
R20系列
R40系列
R40/3系列
‘R10系列
R20系列
R40系列
R40/3系列
(130）
(150）
注：1：选择工作轮标推直径时应优先选用公比大的系列。注：2：表中带括号的数值仅允许在原有产品及变型产品上延用。3.4膨胀机基准状态下标准流量与等炳效率的关系图63
膨胀机基准状态下等摘效率值应不低于JB/T5904.1—1999中图1的规定。3.5膨胀机基准状态下标准流量一标准直径框图
膨胀机基准状态下标准直径与标准流量的关系应置于图1所示图之内。2
(120）bzxz.net
(x102)q
一膨胀机工作轮标准直径，单位为mm70100
图1膨胀机基准状态下标准流量
基准状态
JB/F5904—2007
工作介质：空气
进口压力：p=0.6MPa
出口压力：pg=0.15MPa
进口温度：T-130K
200300
标准直径框图
5007001000
