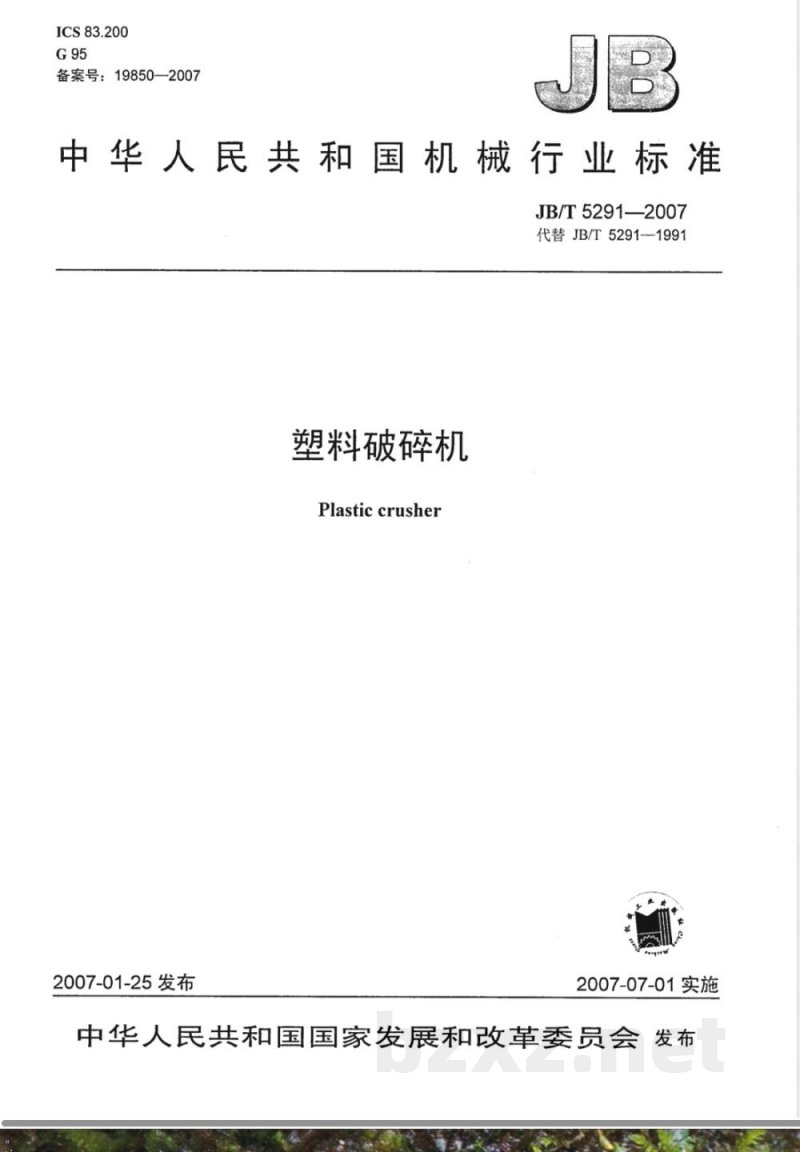

【机械行业标准(JB)】 塑料破碎机

ICS83.200
备案号：19850—2007
中华人民共和国机械行业标准
JB/T5291—2007
代替JB/T5291-1991
塑料破碎机
Plastic crusher
2007-01-25发布
2007-07-01实施

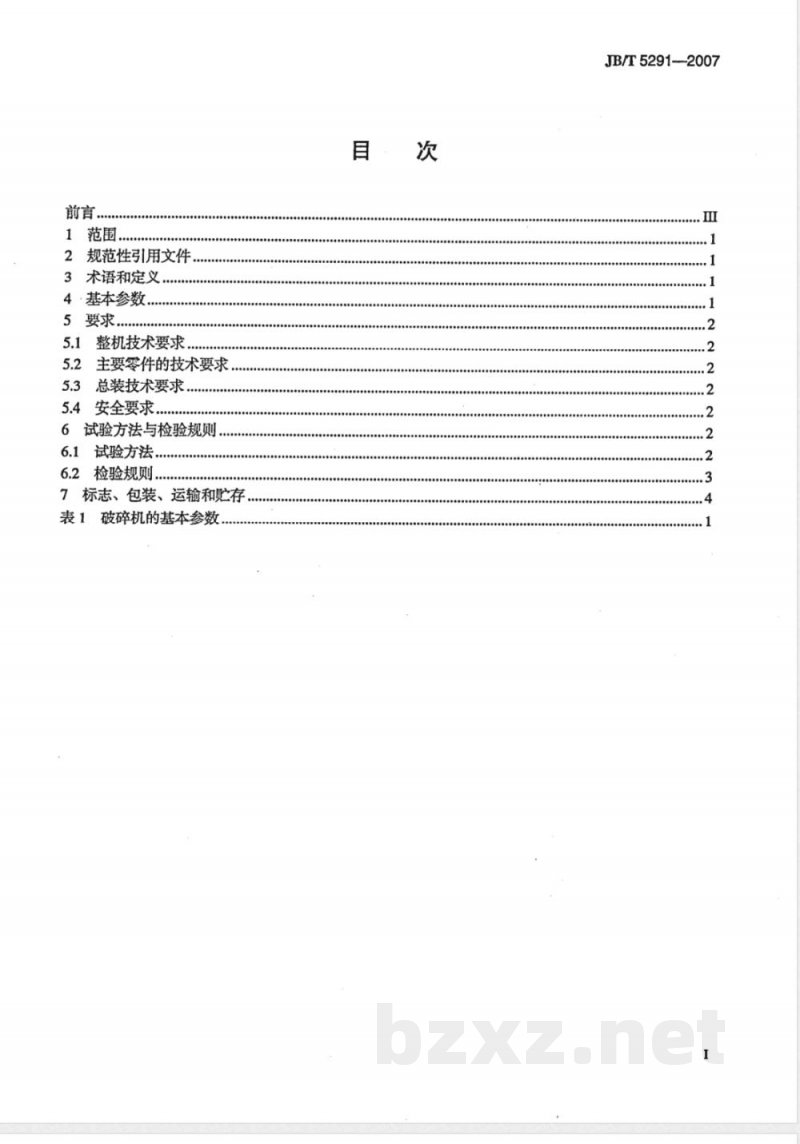

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件
术语和定义
·基本参数
5.1整机技术要求，
5.2主要零件的技术要求，
总装技术要求，
5.4安全要求，
6试验方法与检验规则
6.1试验方法，
6.2检验规则
7标志、包装、运输和贮存
表1破碎机的基本参数
JB/T5291--2007

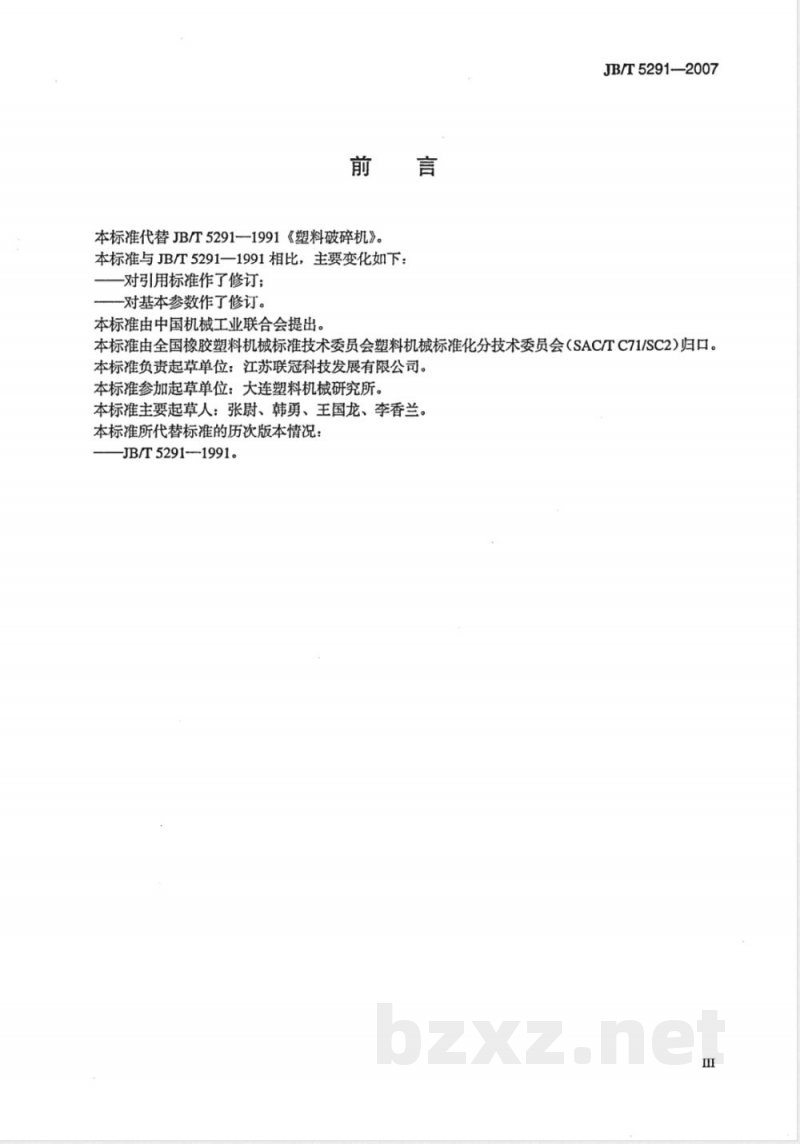

本标准代替JB/T5291-1991《塑料破碎机》。本标准与JB/T5291一1991相比，主要变化如下：-对引用标准作了修订；
-对基本参数作了修订。
本标准由中国机械工业联合会提出。JB/T5291—2007
本标准由全国橡胶塑料机械标准技术委员会塑料机械标准化分技术委员会（SAC/TC71/SC2）归口。本标准负责起草单位：江苏联冠科技发展有限公司。本标准参加起草单位：大连塑料机械研究所。本标主要起草人：张尉、韩勇、王国龙、李香兰。本标准所代替标准的历次版本情况：JB/T5291-1991。

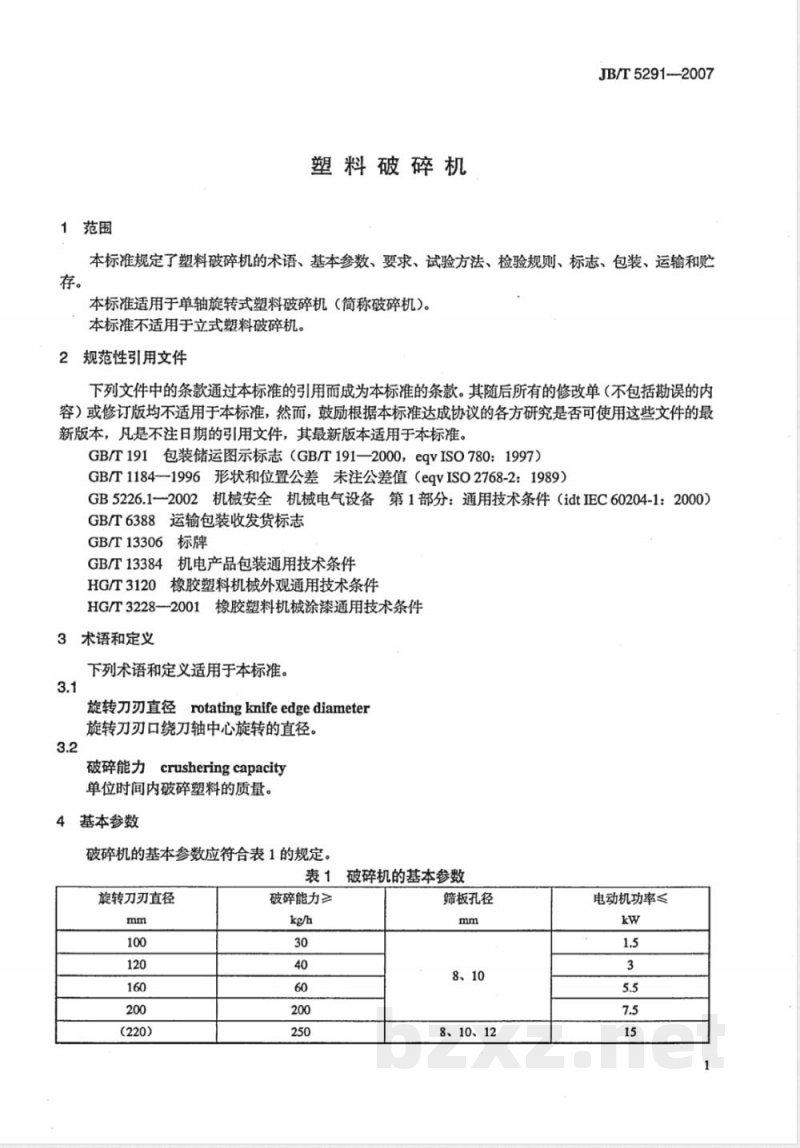

塑料破碎机
JB/T5291--2007
本标准规定了塑料破碎机的术语、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于单轴旋转式塑料破碎机（简称破碎机）。本标准不适用于立式塑料破碎机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqvISO780：1997）GB/T1184-1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB5226.1--2002机械安全机械电气设备第1部分：通用技术条件（idtIEC60204-1：2000）GB/T6388运输包装收发货标志
GB/T13306标牌
GB/T13384机电产品包装通用技术条件HG/T3120
橡胶塑料机械外观通用技术条件HG/T3228--2001
橡胶塑料机械涂漆通用技术条件3术语和定义
下列术语和定义适用于本标准。3.1
rotatingknife edgediameter
旋转刀刃直径
旋转刀刃口绕刀轴中心旋转的直径。3.2
破碎能力
crusheringcapacity
单位时间内破碎塑料的质量。
基本参数
破碎机的基本参数应符合表1的规定。表1
旋转刀刃直径
破碎能力≥
破碎机的基本参数
筛板孔径
8、10
8、10、12
电动机功率≤
JB/T5291—2007
旋转刀刃直径
注1：括号内为保留规格。
破碎能力≥

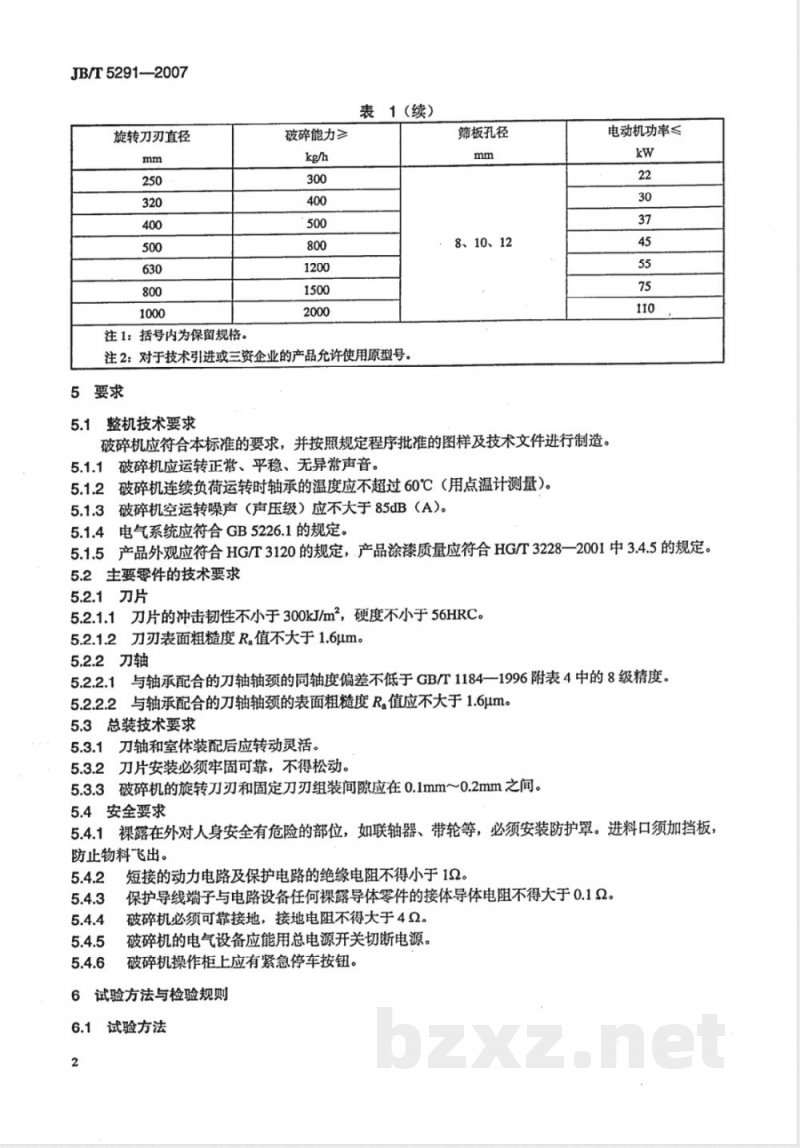

表1 (续)
注2：对于技术引进或三资企业的产品允许使用原型号。5要求
筛板孔径
8、10、12
电动机功率≤
整机技术要求
破碎机应符合本标准的要求，并按照规定程序批准的图样及技术文件进行制造。破碎机应运转正常、平稳、无异常声音。5.1.1
5.1.2破碎机连续负荷运转时轴承的温度应不超过60℃（用点温计测量）。5.1.3破碎机空运转噪声（声压级）应不大于85dB（A）。5.1.4电气系统应符合GB5226.1的规定。5.1.5产品外观应符合HG/T3120的规定，产品涂漆质量应符合HG/T3228一2001中3.4.5的规定。5.2主要零件的技术要求
5.2.1刀片
5.2.1.1刀片的冲击韧性不小于300kJ/m2，硬度不小于56HRC。5.2.1.2刀刃表面粗糙度Ra值不大于1.6um。5.2.2刀轴
5.2.2.1与轴承配合的刀轴轴颈的同轴度偏差不低于GB/T1184一1996附表4中的8级精度。5.2.2.2与轴承配合的刀轴轴颈的表面粗糙度Ra值应不大于1.6um。5.3总装技术要求
5.3.1刀轴和室体装配后应转动灵活。5.3.2刀片安装必须牢固可靠，不得松动。5.3.3破碎机的旋转刀刃和固定刀刃组装间隙应在0.1mm0.2mm之间。5.4安全要求
5.4.1裸露在外对人身安全有危险的部位，如联轴器、带轮等，必须安装防护罩。进料口须加挡板，防止物料飞出。
短接的动力电路及保护电路的绝缘电阻不得小于12。保护导线端子与电路设备任何裸露导体零件的接体导体电阻不得大于0.12。破碎机必须可靠接地，接地电阻不得大于42。破碎机的电气设备应能用总电源开关切断电源。破碎机操作柜上应有紧急停车按钮。6试验方法与检验规则
6.1试验方法
6.1.1试验条件
6.1.1.1试验原料
聚苯乙烯浇道冷凝料。
6.1.1.2试验用装置
JB/T5291---2007
塑料破碎机，旋转刀刃直径小于或等于200mm的，筛板孔径为8mm；旋转刀刃直径大于200mm的筛板孔径为10mm。
6.1.2测试方法
6.1.2.1空运转检测
机器在总装合格后，应进行不少于30min的连续空运转试验，并检查下列项目：a）旋转刀旋转方向应正确；
b）整机应无周期性冲击或异常振动。6.1.2.2负荷运转检测
6.1.2.2.1空运转试验合格后方可进行不少于45min的负荷运转试验。6.1.2.2.2负荷运转过程检查下列项目：a）所有操作控制开关、按钮应灵活有效；b）连续负荷运转时轴承的温度应不超过60℃（用点温计测量）；c）整机运转过程应平稳，无异常声响；d）各紧固件应无松动。
6.1.2.3产量检测
将要破碎的塑料用15min的时间连续均匀地投入加料口内，然后用磅秤称其破碎物质量，按此方法，连续做三次取其中质量平均值。6.1.2.4噪声检测
空运转时用声压计距地面高度1.5m，距破碎机最大外形尺寸1m处，在破碎机四周均布四点测量噪声，取其平均值。
6.1.2.5刀片硬度检测
应用洛氏硬度计检测刀片硬度不小于56HRC。6.1.2.6粗糙度检测
应用粗糙度样板检测刀刃表面粗糙度及与轴承配合的刀轴轴颈的表面粗糙度，其R。值应不大于1.6μm。
6.1.2.7旋转刀刃和固定刀刃组装间隙检测应用塞尺检测破碎机的旋转刀刃和固定刀刃组装间隙，其值应在0.1mm～0.2mm之间。6.1.2.8刀轴轴颈的同轴度偏差值检测用千分尺检测与轴承配合的刀轴轴颈的同轴度偏差，其值不低于GB/T1184一1996附表4中的8级精度。
6.2检验规则
6.2.1产品必须经过制造厂质量检验部门检验合格后才能出厂，出厂时应附有证明产品质量合格的证件。
6.2.2出厂检验：
每台产品出厂前，应按6.1进行试验，并应符合5.1.2、5.1.4～5.1.6和5.3的规定。6.2.3型式试验：
有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；3
JB/T5291---2007下载标准就来标准下载网
c）正常生产时每年最少抽试一台；d）产品停产两年后，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时：f）国家质量监督机构提出进行型式检验的要求时。6.2.3.1型式检验应按6.2进行试验，并应符合表1中各项及5.1.3的规定。6.2.3.2型式检验每次抽试一台，如果检查不合格时，则应再抽试一台，若仍不合格，则型式试验判为不合格。
7标志、包装、运输和贮存
7.1每台产品应在明显部位固定产品标牌，标牌的形式、尺寸及技术要求应符合GB/T13306的规定。7.2产品标牌应有下列基本内容：a）产品名称、型号及执行标准号；b）产品主要参数；
c）制造日期和产品编号：
d）制造厂名称和商标。
7.3出厂前，对其他未经防腐处理的外露表面应均涂一层薄的防锈油脂。7.4产品包装应符合GB/T13384规定。7.5每台产品出厂时必须提供下列技术文件：a）产品合格证；
b）产品使用说明书；
c）装箱单。
7.6产品运输应符合GB/T191和GB/T6388的规定。7.7产品应贮存在通风、干燥、无火源、无腐蚀性气体处。如露天存放，必须有防雨措施。中华人民共和
