【机械行业标准(JB)】 YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件

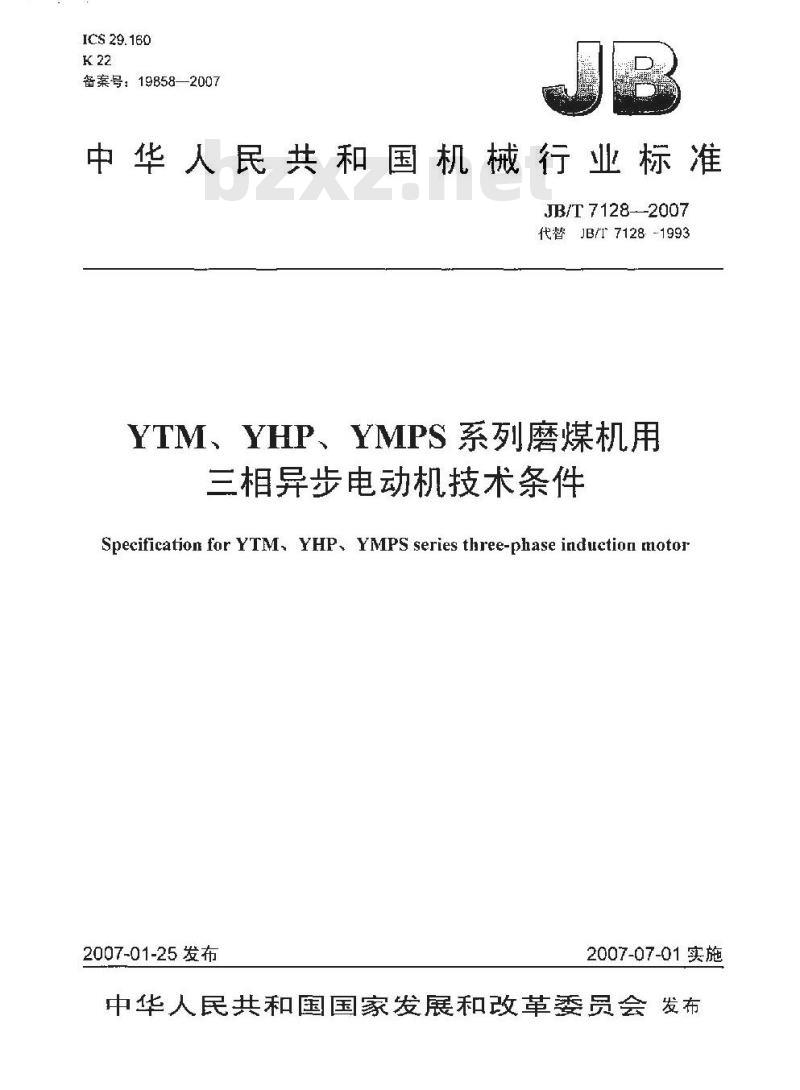

ICS29.160
备案号：19858—2007
中华人民共和国机械行业标准
JB/T71282007
代替JB/T7128---1993
YTM、YHP、YMPS系列磨煤机用
三相异步电动机技术条件
Specification for YTM, YHP, YMPS series three-phase induction motor2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件，
型式、基本参数与尺寸
技术要求
5检验规则，
标患。包装及保用期
JB/T 7128-2007
rT.Trrr.r.+.IA+-+AAIA-
JB/T7128—2007此内容来自标准下载网

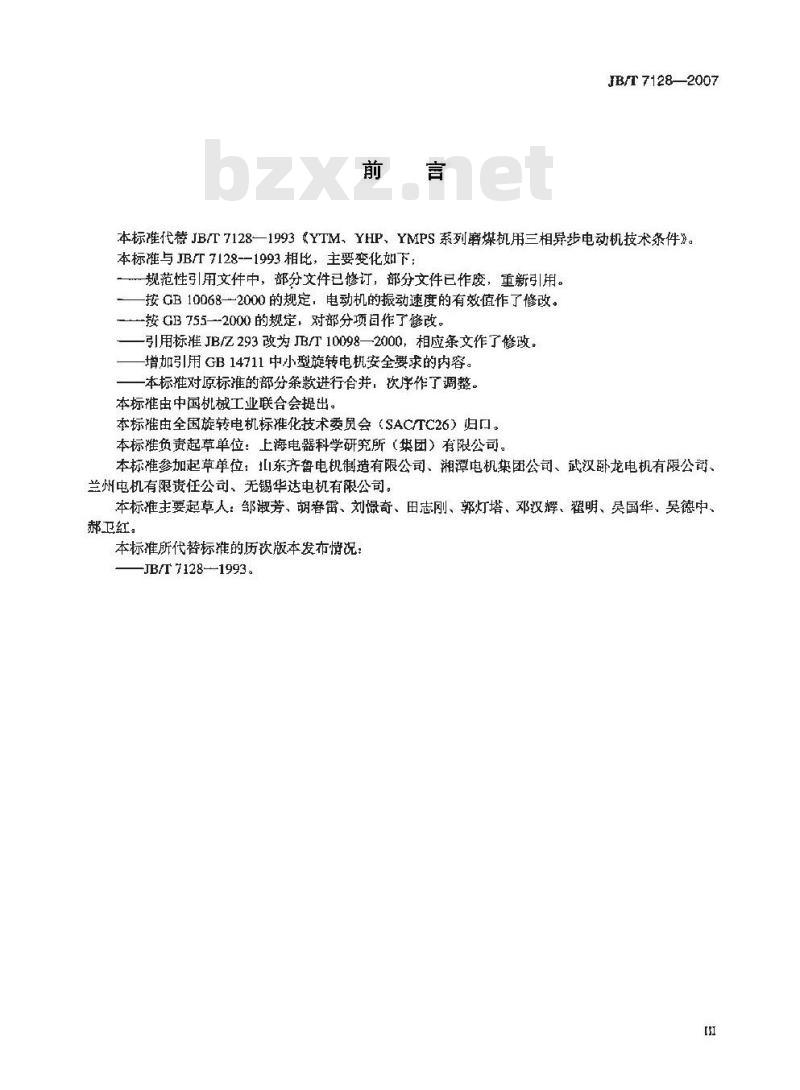

本标准代替JB/T7128一1993‘YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件》。本标准与JB/T7128--1993相比，主要变化如下规范性引用文件中，部分文件已修订，部分文件已作废，重新引用。按GB100682000的规定，电动机的振动速度的有效值作了修改。按GB755—-2000的规定，对部分项目作了修改。引用标推JB亿293改为JB/T10098一2000，相应条文作了修改。增加引用GB14711中小型旋转电机安全要求的内容。本标推对原标推的部分条款进行合并，砍序作了调整。本标雅由中国机械工业联合会提出。本标崔由全国旋转电机标准化技术委员会（SACTC26）归口。本标崔负责起草单位：上海电器科学研究所（渠团）有限公司。本标雄参加起草单位：山东齐鲁电机制造有限公司、湘潭电机集团公司、武汉卧龙电机有限公司，兰州电机有限责任公司、无锡华达电机有限公司。本标推主要起草人：邹淑芳、胡春雷、刘憬奇、田志刚、郭灯塔、邓汉辉、翟明、吴国华、吴德中郝卫红。
本标准所代替标准的历次版本发布情况：-JB/T 7128-—1993。

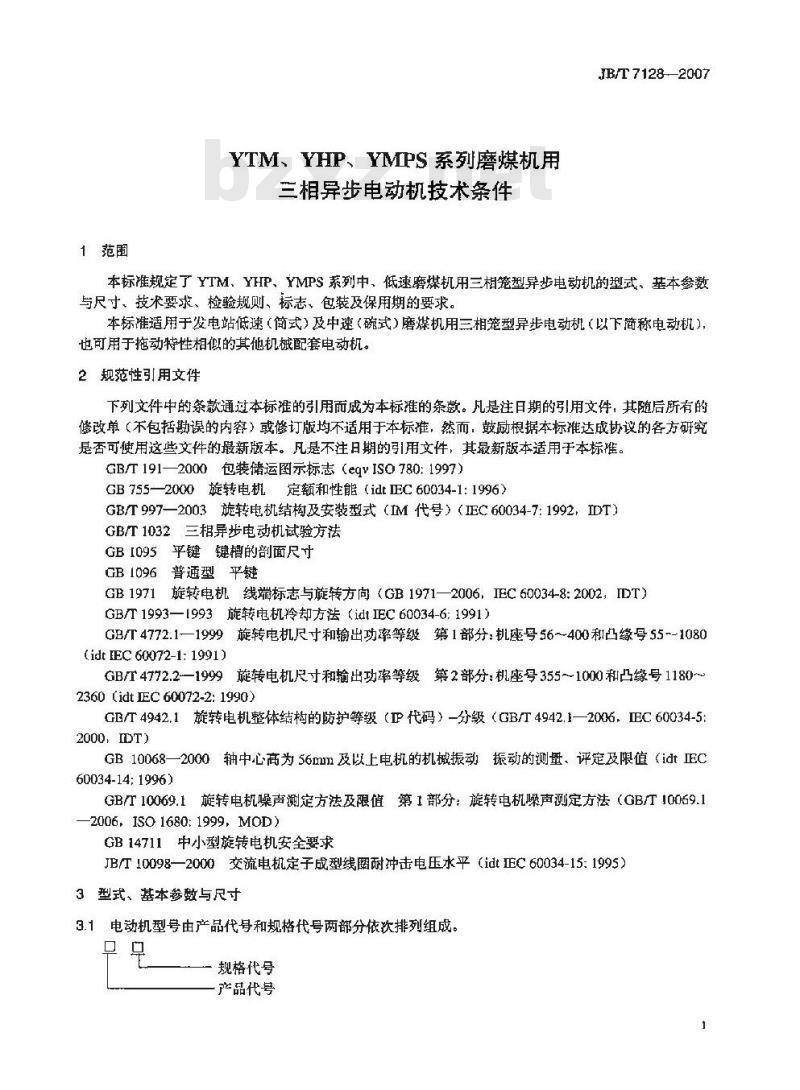

1范围
YTM、YHP、YMIPS 系列磨煤机用三相异步电动机技术条件
JB/T7128-—2007
本标准规定了YTM、YHP、YMPS系列中、低速磨煤机用三相笼型异步电动机的型式、基本参数与尺寸、技术要求、检验规则、标志、包装及保用期的要求。本标准适用于发电站低速（简式）及中速（硫式）磨煤机用三相笼型异步电动机（以下简称电动机），也可用于拖动特性相似的其他机械配套电动机。2规范性引用文件
下列文件中的条款通过本标谁的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标。GB191—2000包装储运图示标志（eqVISO780:1997）GB755—2000旋转电机定额和性能（idtIEC60034-1:1996）GB/T997—2003旋转电机结构及安装型式（IM代号）（EC60034-7：1992，IDT）GB/T1032三相异步电动机试验方法GB[095平键键槽的剖面尺寸
GB 1096普通型平键
GB1971旋转电机线端标志与旋转方向（GB1971—2006，IEC60034-8:2002，IDT）GBT1993—[993旋转电机冷却方法（idtEC60034-6:1991）GB/4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~-1080(idt IEC 60072-1: 1991)
GB/T4772.2—1999旋转电机尺寸和输出功率等级，第2部分：机座号3551000和凸缘号1180～2360（idtIEC60072-2:1990）
GB/T4942.1旋转电机整体结构的防护等级（P代码）-分级（GB/T4942.1一2006，EC60034-52000.DT
GB10068一2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idtIEC60034-14: 1996)
GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（GB/T10069.1—2006,ISO 1680: 1999, MOD)
GB14711中小型旋转电机安全要求JB/T10098—一2000交流电机定子成型线圈耐冲击电压水平（idt正C60034-15:1995）3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号两部分依次排列组成。门
规格代号
产品代号
JB/T 71282007

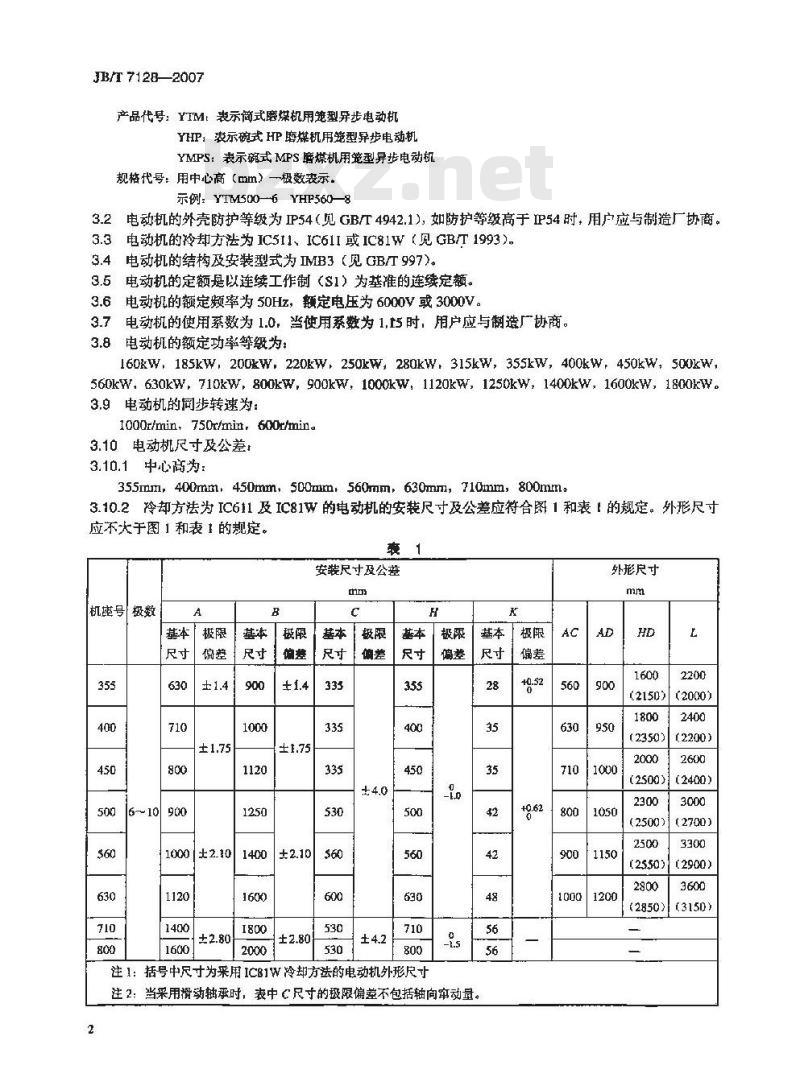

产品代号：YTM表示简式磨煤机用笼型异步电动机YHP：表示式HP磨煤机用笼型异步电动机YMPS：表示磁式MPS磨煤机用笼型异步电动机规格代号：用中心高（mm）一极数表示。示例： YTM500--6YHP560—8
3.2电动机的外壳防护等级为IP54（见GB/T4942.1)，如防护等级高于IP54时，用户应与制造厂协商。电动机的冷却方法为IC511、IC61I或IC81W（见GB/T1993)。3.3
3.4电动机的结构及安装型式为IMB3（见GB/T997）。3.5电动机的定额是以连续工作制（S1）为基准的连续定额。3.6电动机的额定频率为50Hz，颊定电,压为6000V或3000V。3.7电动机的使用系数为1.0，当使用系数为1,15时，用户应与制造广协商。3.8电动机的额定功率等级为：
160kW,185kW,200kw.220kw,250kW,280kW.315kw,355kW,400kw,450kW,500kw,560kw, 630kw, 710kw, 800kw. 900kw, 1000kw, 1120kW, 1250kw, 1400kw, 1600kw, 1800kw.3.9电动机的同步转速为：
1000r/min,750r/min. 600r/min.3.10电动机尺寸及公差
3.10.1 中心高为:
355mm, 400mm, 450mm, 500mm 560mm, 630mm, 710mm, 800mm.3.10.2冷却方法为IC611及IC81W的电动机的安装尺寸及公差应符合图1和表1的规定。外形尺寸应不大于图 1 和表 1 的规定。囊1
安装尺寸及公莲
机座号极数
1000±2.30
注1：括号中尺寸为采用IC81W冷却方法的电动机外形尺寸极限
注2：当采用滑动轴承时，表中C尺寸的极限偏差不包括轴向审动量。2
外形尺寸
(2150)
(2350)
(2000)
(2200)
（2500)
(2400)
(2500））
(2850)
(2700)
(2900）
（3150)
4技术要求
4.1在下列海拔、环境空气温度和相对湿度条件下，电动机应能颖定运行。4.1.1海拨不超过1000m。
4.1.2空气冷却电动机最高环境空气温度随季节面变化，但不超过40℃。JB/T712B—2007
注：如动机在海拔超过1000ml或最高环境空气温度高于或低于40C的条件下使用，应按GB755的规定。4.1.3空气冷电动机最低环境空气温度对采用滚动轴承的电动机为-15C，对采用滑动轴承的电动机为0℃。
4.1.4空-水冷却电动机在冷却器人口处的最高水温为30℃，最低环境温度为5℃。4.2电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。4.3电动机采用F级绝缘，温升按B级考核。当海拔和环境空气温度符合4.1的规定时，电动机定子绕组的温升限值（电阻法）在使用系数为1.0时应不超过80K，轴承的允许温度（温度计法或埋置检温计法），对滚动轴承应不超过95℃，对滑动轴承（出油温度不超过65℃）应不超过80℃，使用系数大于1.0时，温升限值或温度由用户与制造厂协商，对采用空-水冷却器的电动机，温升应从初级介质在冷却器出口处的温度起算，或按实际最高韧级介质温度起算，并按GB755的规定修正4,4在额定电压下，电动机堵转转矩、最小转矩及最大转矩对额定转矩之比的保证值应符合表2的规定。
堵转转矩额定转矩
最小转矩/额定转矩
最大转矩/额定转矩
4.5在额定电压下，电动机谐转电流对额定电流之比的保证值应符合表3的规定。裹3
同步转速
YHP. YMPS
堵转电流/额定电流
JB/T 7128--2007
4.6电动机电气性能保证值的容差应符合表4的规定，速动机的效率，功率离数的保证值由用户与剂造厂协商。
电气性能名称
塔转转矩
最小转矩
最大转矩
堵转电流
-0.10 (1-n)
（1~co），-.02
保证值的-15%
保证值的-15%
保证偿的~t%
保证值的+25%
4.7电动机在热状态和逐新增加转矩的情说下，应能承受历时155、超过额转短60%的过转短而不发生转速究变或停转，此时电压和额率维持在额定值。如限于设备，允许在试验时用测量定子电流代替转矩的测量，此时定子电流应等于1.1培的过转矩倍数乘以额定电流值。4.8电动机在空载销说下，应能承受提高转座至其额定值的120%，历时2min的超逆试验不发生有奢变璐。
4.9电动机定子绕组的绝缘电阻在热状态时或温升试验后应不低于式（1）求得的值：R#
式中：
R-绕组绝缘电阻，单位为M2:
U一绕组额定电压，单位为V，
一额定功率，单莅为kw
4.10电动钮的定子绕组应能基受历时1min的谢电压试验而不发生击穿，试验电压的频率为50Hz么，并尽可能为正弦波形，电压的有效慎为两箱的额定电医加100V。同一台电动机不应量复进行本项试验。好用户操出要求，允许在安装之后运行之前，再进行一次额外试验，其试验电压应不超过上述规定值的8%，如有必要，在试验前应将电动机试干，4.11电动机的定子绕组应能承受对地和匝间耐神击电压试验箱不发生击穿。进行耐冲击电压试验时其线照试验冲击电压峰值和方法按BT10098的规定。短时升高电压试验在电动机空载悄况下进行外施电压为130%额定电忘，附间为3mmin，在提高电压值至130%额定电法时，允许同对提高频率或转速、但不应超过其额定的115%。4.12当兰相电源乎衡时，电动机的三格空载电流中任何一相与三相平均值的储差应不大于三相平均值的10%
4.13电动机在空裁、自电悉量状态下（见GB0068）测得的振动速度有效值应不超过3.5mmVs（或在刻性安装下，测得的摘动速度有效值应不超过2.8mm/s）。4.14电动机在空载时测得的A计权声功率级的操声数值应不超过表5的规定。4
额定功率
>160~220
>220~500
>500~1100
>1100~1800
IC611IC511
同步转速
IC6111C511
5电动机有一个圆柱形轴伸（或根据用户要制成两个轴伸）。4.15
JEIT71282007
dB (A)
IC61IC511
电动机轴伸上不允许承受外加的轴向力和除联轴器重量以外的径向力。对采用滑动轴承的电动机，当与被传动机械采用性联轴器连接时，除非另有规定，挠性联轴器上应有轴向限位装置，充许的轴向窜动量应按协议。
4.17电动机应能在满足下列条件（4.17.1~4.17.3）时直接起动，起动次数应符合4.20.4-~4.20.5所述的任一方式。如不满足以下条件，应按协议确定电动机的额定参数和待殊起动条件。4.17.1在起动过程中，电动机的端电压应不低于额定电压的90%。否则按协议4.17.2电动机允许拖动的磨煤机转动惯量了（单位为kgm）及简式磨煤机和碗式磨煤机推荐的电动机功率按表6、表7的规定，加速过程的负载转矩符合相应的磨煤机特性，电压、频率以及起动方式均符合电动机设计的规定时，应能按4.17.3、4.17.4所述的任一方式起动。表6
同步转速
电动机功率
磨煤机型号
MG210—260
MG210—330
MG250—320
MG250—390
MG290—350
MG290—410
MG290--470
MG320—470
MG320—580
MG350—600
MG350--700
MG380—650
MG380—720
MG380—790
MG380—860
T/muin
转动慢盘
kg ·m
JB/T 7128—2007
电动机功率
磨煤机型号
MPS--140
MPS--150
MPS—160
MPS-—170
MPS—180
MPS-190
MPS—212
MPS—225
MPS-—245
MPS—255
MPS—265
RP--783
RP—863
RP--923
RP-—-1003
同步转速
转动馏量
磨煤机型号
HP--743
HP--763
HP-783
HP--B03
HP-—843
HP--863
HP-883
HP--903
HP--923
HP--943
HP-963
HP--983
HP—1003
HP—-1103
电动机功率
同步转速
转动盘
kg·m2
4.17.9当电动机初始温度为环境温度时，允许连续起动两次，在两次起动之间，应自然停机。4.17.4当电动机初始环境温度为额定负载的运行温度时，允许起动一次。4.18电动机不允许在运行中反接电源逆转或制动，是否允许在停机后逆转由制造厂规定。4.19当电源切换或重合谢时，为阻止电动机和负载机械两者一起遵受损伤的可能性，供电系统的设计应保证在刚完成切换或重合闸瞬间，电动机每赫的余电压与输入电源的每赫电压欠量和以电动机的额定电压和频率为基推的每赫标么电压的1.33倍。4.20电动机应制成三个出线端，并同时设置接线标志图。从轴伸端视之，电动机的接线盒位于机座右侧。对需制成六个出线端或接线盒位于机座左侧的电动机，应按协议。4.21在出线端标志的字母顺序与三相电源的电压相序方向相同时，从轴伸端视之，电动机应为时针方向旋转（见GB1971）。
4.22电动机应具有可靠的接地装置，其数量与图形标志应符合GB14711的规定。4.23电动机定子绕组及轴承测温元件的理置，由用户与制造厂协商。4.24电动机空-水冷却器必须经过水压试验，试验水压应不小于600kPa，最大工作水压为200kPa，用户有更高要求时，可与制造厂协商。5检验规则
每台电动机须经检验合格后才能出广，并应附有产品合格证。5.1
5.2每台电动机应经过检查试验，检查试验项目包括：a）机械检查（按5.5的规定）：b）定子绕组对机壳及绕组相互间绝缘电阻的测定（检查时可测量冷态绝缘电阻，但应保证热状态时绝缘电阻不低于4.9的规定）；6
c）定子绕组在实际玲状态下真流电阻的测定：d）耐电压试验：
e）耐冲击电压试验（可在线圈下线后接线前按单个线圈的随机抽样试验)：f）短时升高电压试验（如已进行了e）试验，则本项试验可以不再进行）：g）空裁电流和损耗的测定：
注：在型式试验时需量取空载特性曲线。五）堵转电流和损耗的测定：
注：在型式试验时需盘取堵转特性曲线。1）振动的测定（按4.13的规定）；j）超速试验（按4.8的规定）；k）空-水冷却器的水压试验。
5.3凡遇下列情况之-一者，必须进行式试验：a）经鉴定定型后制造厂第一一次试能或小批试生产时b）当设计或工艺上的变更足以引起某些特性和参数发生变化时：c）当检查试验结果和以前进行的型式试验结果发生不可容许的偏差时：d）成批生产电动机的定期抽试，每两年至少一次，5.4电动机的型式试验项目包括：a）检查试验的全部项目：
6）温升试验：
c）效率、功率因数及转差率的测定；d）短时过转矩（或过电流）试验：e）最大转矩的测定：
f）起动过程中最小转矩的测定（仅在新产品鉴定时进行）：）噪声的测定。
5.5电动机的机械检查项目包括：a）转动检查：电动机转动时，应平稳轻快，无停滞现象：JB/T7128—-2007
b）外观检查：检查电动机的装配是否究整正确，电动机囊面油漆应干爆完整、均勾、无污损、碰坏、裂痕等现象：
c）安装尺寸，外形尺寸及键的尺寸检查：安装尺寸及外形尺寸应特合表1的规定，轴伸键槽和键的尺寸应符合 GB 1095、GB 1096 的规定.5.6本标准5.2（其中的e）、i)、k）除外）和5.4（其中的g）除外）所规定的各项试验，其试验方法按照GB/T1032进行。5.2的e）可依单个线圈按JB/T10098进行。5.2的i）接GB10068进行。5.2的j）可以进行抽查，抽查办法由制避厂决定。5.4的g）按GB/T10069.1进行，5.的c）安装尺寸及公差的检查按 GB/T 4772.1和 GB/T 4772.2进行。5.7电动机外壳防护等级的试验，可在产品结构定型或当结构和工艺有较大变动时进行，外壳防护等级的试验方法按照GB/T4942.1进行。6标志、包装效保用期
6.1铭牌及其数据应保证在电动机使用期内不易脱落、磨灭。6.2铭牌应固定在电动机机座的明显位置上，应标明项目如下：a）制造广名：
b）电动机名称；
c）电动机型号：
JB/T7128—2007
d）外壳防护等级（允许另作铭牌)；e）额定功率：
f额定频率，
g）额定电流：
h）额定电压；
i）额定转速：
j）额定功率因数：
k）绝缘等级或温升限值
1）接线方法；
m）定额类型：
丑）拎却方法；
0）制造厂出品年月和出品编号：p）重量：
q）标催编号。
6.3电动机定子绕组的各出线端及在接线板的接线位置上均应有相应的标志，并应保证其字迹在电动机使用期内不易磨灭，其标志按表8的规定。表B
定子绕组名称
第一相
第二相
第三相
6.4空-水冷却电动机的冷却器应另置铬牌，标明的项目如下：a）最商进水温度：
b）水流量：
c）最高水压，
出线端标志
6.5电动机的轴伸平键须绑扎在轴伸上，轴伸及平键表面应加防锈及保护措施。6.6电动机的使用说明书、电气数据、外形图及产品合格证应随同每台电动机提供给客户。6.7电动机的包装应能保证在正常的储运条件下，自发货之日起的一年时问内，不致因包装不善而导致变潮与损坏
6.8包装箱外壁的文字和标志应清楚整齐，内容如下：a）发货站及制造厂名称：
b）收货站及收货单位名称
c）电动机型号及出品编号：
d）电动机的净重及连同箱子的毛：e）箱子尺寸：
f）在箱外适当位置应标有“小心轻放”、“怕雨”等字样，其图形应符合GBT191的规定。6.9在用户按照使用维护说明书的规定，正确地使用与存放电动机的情况下，制造广应保证电动机在使用的一年内，但自制造厂起运的日期不超过两年的时间内能良好地运行。如在此规定的时间内，电动机因制造质量不良而发生损坏或不能正带工作时，制造厂应无偿地为用户修理，更换零件或电动机。8
