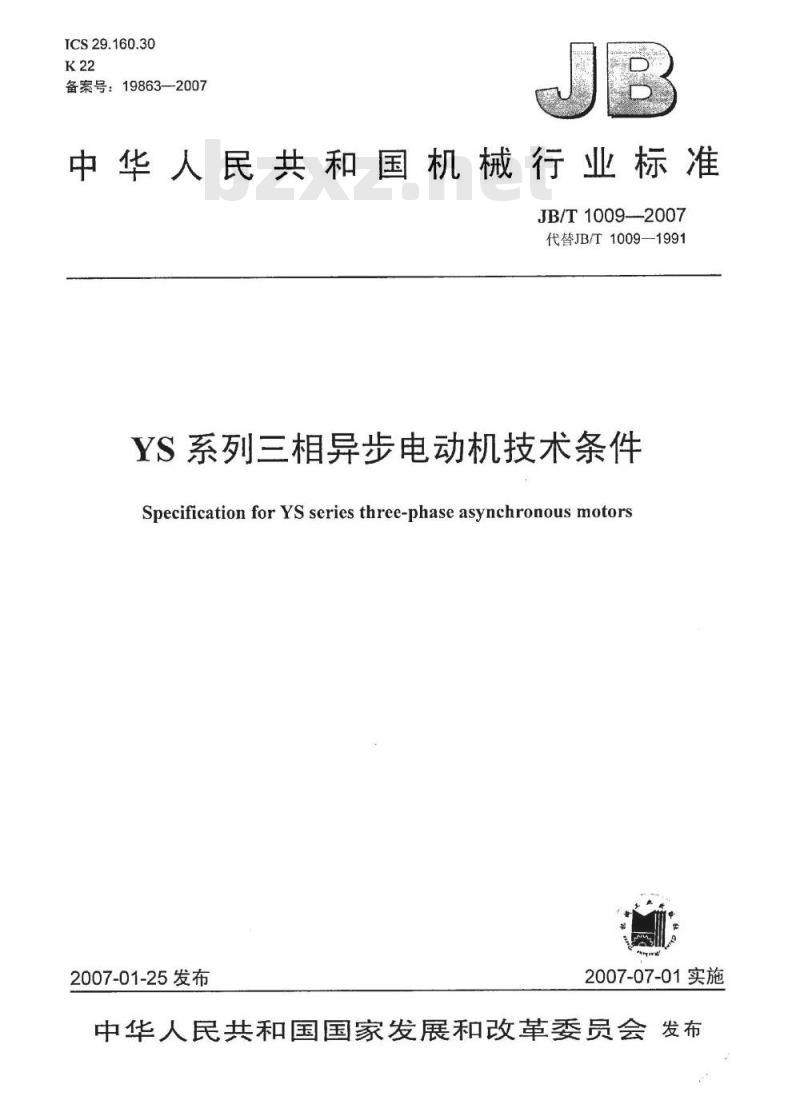

ICS29.160.30
备案号：19863—2007
中华人民共和国机械行业标准
JB/T1009—-2007
代替JB/T1009--1991
YS系列三相异步电动机技术条件Specification for YS series three-phase asynchronous motors2007-01-25发布
2007-07-01实施

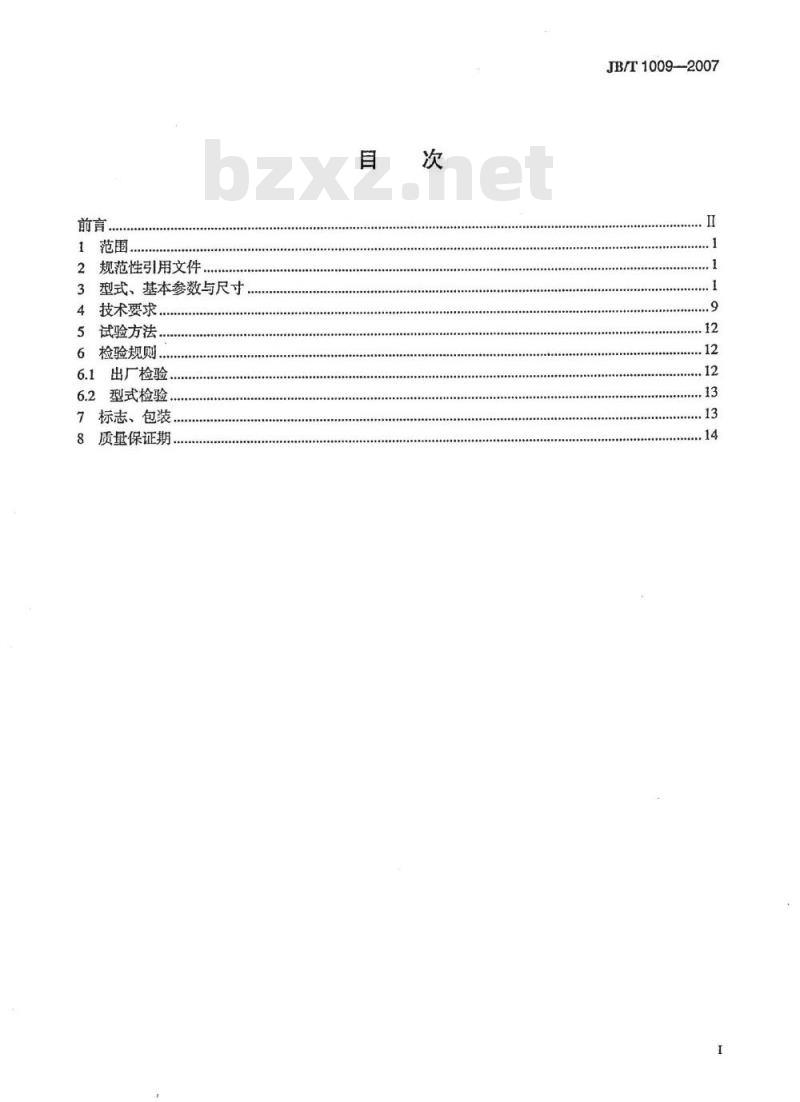

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
型式、基本参数与尺寸
技术要求
试验方法，
检验规则
6.1出厂检验
6.2型式检验
7标志、包装
质量保证期..
JB/T10092007
....+o+..o+es
JB/T1009—2007

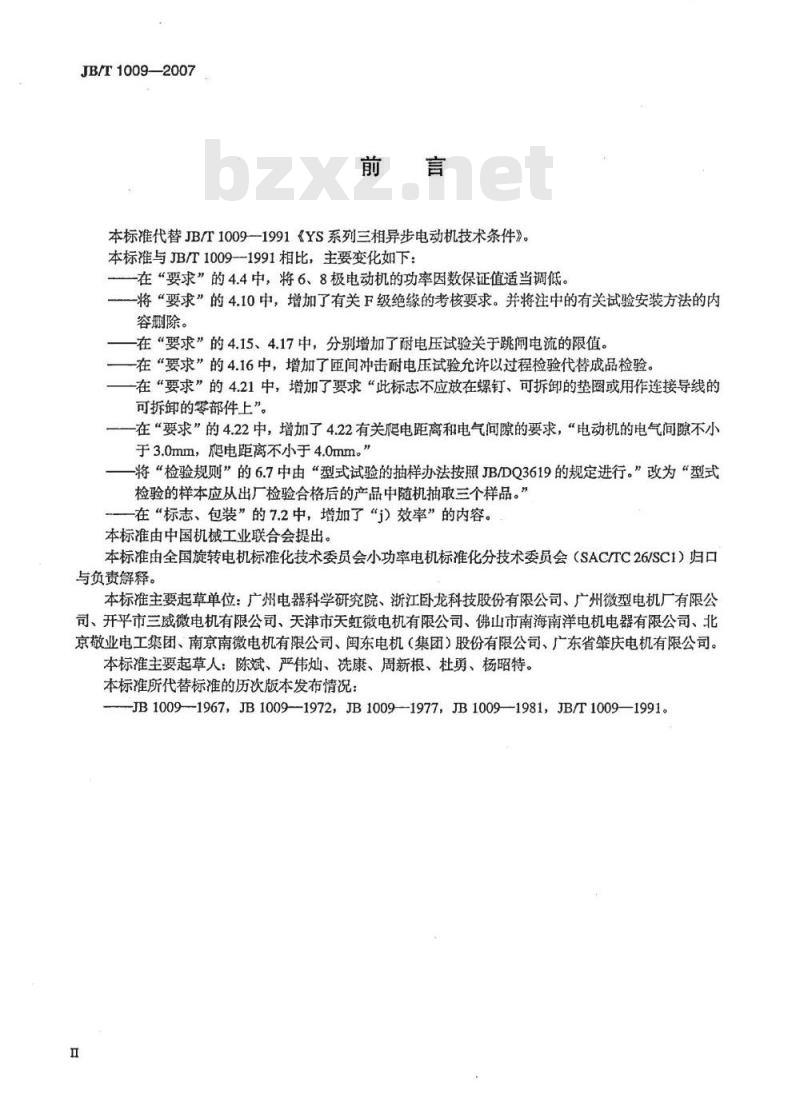

本标准代替JB/T1009—-1991《YS系列三相异步电动机技术条件》。本标准与JB/T10091991相比，主要变化如下：-在“要求”的4.4中，将6、8极电动机的功率因数保证值适当调低。将“要求”的4.10中，增加了有关F级绝缘的考核要求。并将注中的有关试验安装方法的内容删除。
在“要求”的4.15、4.17中，分别增加了耐电压试验关于跳闸电流的限值。一在“要求”的4.16中，增加了匝间冲击耐电压试验允许以过程检验代替成品检验。一在“要求”的4.21中，增加了要求“此标志不应放在螺钉、可拆卸的垫圈或用作连接导线的可拆卸的零部件上”。
在“要求”的4.22中，增加了4.22有关爬电距离和电气问隙的要求，“电动机的电气间隙不小于3.0mm，爬电距离不小于4.0mm。”将“检验规则”的6.7中由“型式试验的抽样办法按照JB/DQ3619的规定进行。”改为“型式检验的样本应从出厂检验合格后的产品中随机抽取三个样品。”在“标志、包装”的7.2中，增加了“j）效率”的内容。本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会小功率电机标准化分技术委员会（SACTC26/SC1）归口与负责解释。
本标准主要起草单位：广州电器科学研究院、浙江卧龙科技股份有限公司、广州微型电机厂有限公司、开平市三威微电机有限公司、天津市天虹微电机有限公司、佛山市南海南洋电机电器有限公司、北京敬业电工集团、南京南微电机有限公司、闽东电机（集团）股份有限公司、广东省肇庆电机有限公司。本标准主要起草人：陈斌、严伟灿、洗康、周新根、杜勇、杨昭特。本标准所代替标准的历次版本发布情况：-JB1009-1967，JB10091972，JB1009—1977，JB1009—1981，JB/T1009—1991。1范围

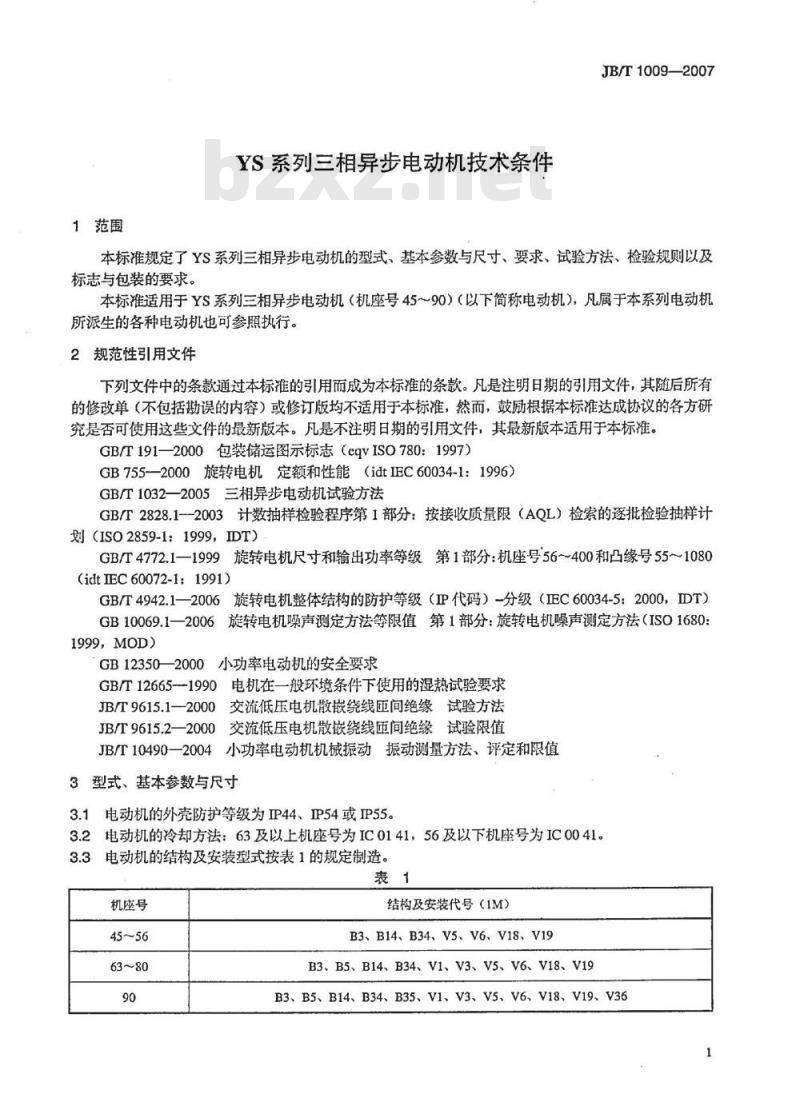

YS系列三相异步电动机技术条件JB/T1009—2007
本标准规定了YS系列三相异步电动机的型式、基本参数与尺寸、要求、试验方法、检验规则以及标志与包装的要求。
本标准适用于YS系列三相异步电动机（机座号45～90）（以下简称电动机），凡属于本系列电动机所派生的各种电动机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志（cqVISO780：1997）GB755-2000旋转电机定额和性能（idtIEC60034-1：1996）GB/T1032—2005三相异步电动机试验方法GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）
GB/4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(idtIEC60072-1：1991)
GB/T4942.1—2006旋转电机整体结构的防护等级（IP代码）分级（IEC60034-5：2000，IDT）GB10069.1—2006旋转电机噪声测定方法等限值第1部分：旋转电机噪声测定方法（ISO16801999，MOD)
GB12350—2000小功率电动机的安全要求GB/T12665-1990电机在一般环境条件下使用的湿热试验要求交流低压电机散嵌绕线匝间绝缘试验方法JB/T9615.1—2000
交流低压电机散嵌绕线匝间绝缘试验限值JB/T9615.2—2000
JB/T104902004小功率电动机机械振动振动测量方法、评定和限值3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP44、IP54或IP55。3.2电动机的冷却方法：63及以上机座号为IC0141，56及以下机座号为IC0041。3.3电动机的结构及安装型式按表1的规定制造。表1
机座号
结构及安装代号（1M)
B3、B14、B34、V5、V6、V18、V19B3、B5、B14、B34、V1、V3、V5、V6、V18、V19B3、B5、B14、B34、B35、V1、V3、VS、V6、V18、V19、V361
JB/T1009—2007

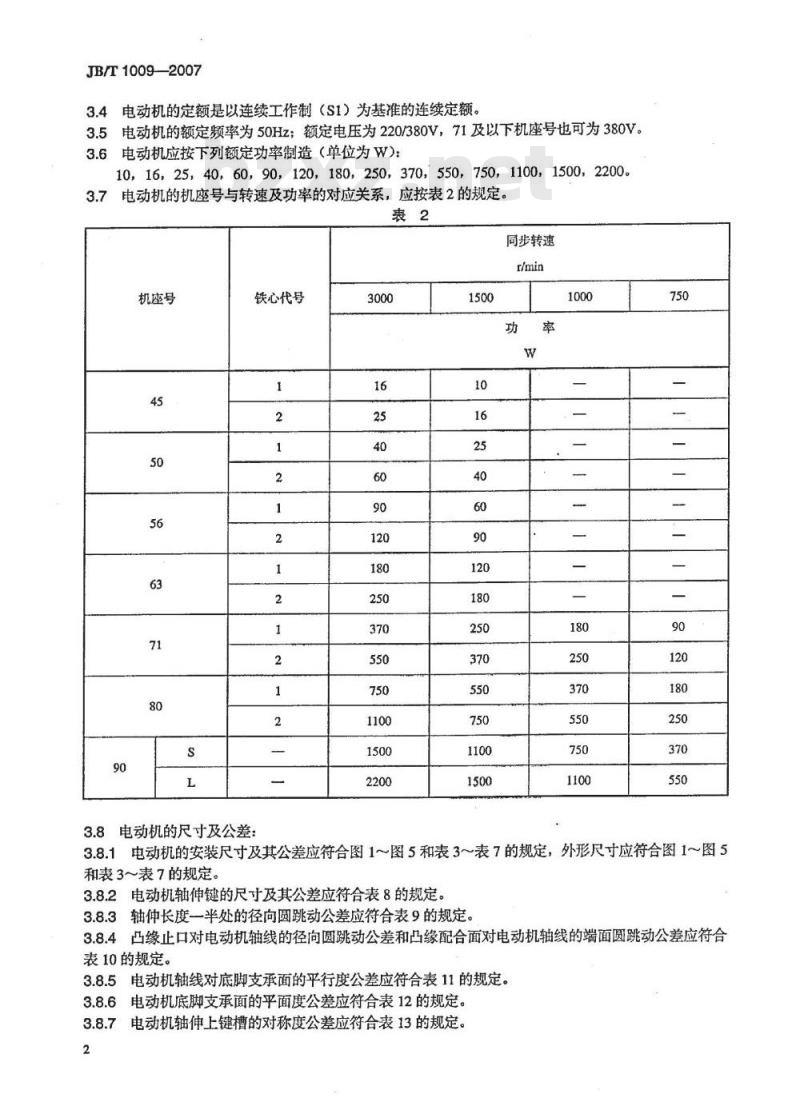

3.4电动机的定额是以连续工作制（S1）为基准的连续定额。电动机的额定频率为50Hz；额定电压为220/380V，71及以下机座号也可为380V。3.5
电动机应按下列额定功率制造（单位为W)：3.6
10，16，25，40，60，90，120，180，250，370，550，750，1100，1500，2200。电动机的机座号与转速及功率的对应关系，应按表2的规定。3.7
同步转速
机座号
铁心代号
3.8电动机的尺寸及公差：
3.8.1电动机的安装尺寸及其公差应符合图1～图5和表3～表7的规定，外形尺寸应符合图1～图5和表3～表7的规定。
3.8.2电动机轴伸键的尺寸及其公差应符合表8的规定。3.8.3轴仲长度一半处的径向圆跳动公差应符合表9的规定3.8.4凸缘止口对电动机轴线的径向圆跳动公差和凸缘配合面对电动机轴线的端面圆跳动公差应符合表10的规定。
3.8.5电动机轴线对底脚支承面的行度公差应符合表11的规定。3.8.6电动机底脚支承面的平面度公差应符合表12的规定。3.8.7电动机轴伸上键槽的对称度公差应符合表13的规定。2
JB/T1009-2007
0s0千
JB/T1009—2007
极限偏
基本尺寸
萃本尺寸
极限偏
极限偏
基本尺
极限偏差
本尺寸
极限俯差
基本尺寸
极限偏
极限偏
基本尺www.bzxz.net
凸缘号
机座号
488358
JB/T1009—2007
JB/T1009--2007
凸缘号
机座号
JB/F1009--2007
JB/T1009—2007
轴仲直径
轴仲直径
>10~18
>18~30
凸缘止口直径
110~130
轴中心高
>50~90
底脚外边缘间距离的最大尺寸
>63~100
>100~160
>160~180
径向圆跳动公差
圆跳动公差
平行度公差
平面度公差
4技术要求
键槽宽
3、4、5、6
对称度公差
电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.1
JB/T1009--2007
4.2在下列的海拔和环境空气温度以及环境空气相对湿度条件下，电动机应能额定运行4.2.1海拔不超过1000m。
环境空气最高温度随季节而变化，但不超过40℃。4.2.2.
环境空气最低温度为-15℃。
4.2.4最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。4.3电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。4.4
电动机在功率、电压及频率为额定时，其效率和功率因数的保证值应符合表14的规定。表14
同步转速
效率（%）
注1：效率用直接测定法测定。
功率因数
注2：对防护等级为IP54、IP55的电动机，在测量其效率和功率因数时，可以拆除轴密封装置进行试验750
