ICS29.160.30
备案号：19865—2007免费标准下载网bzxz

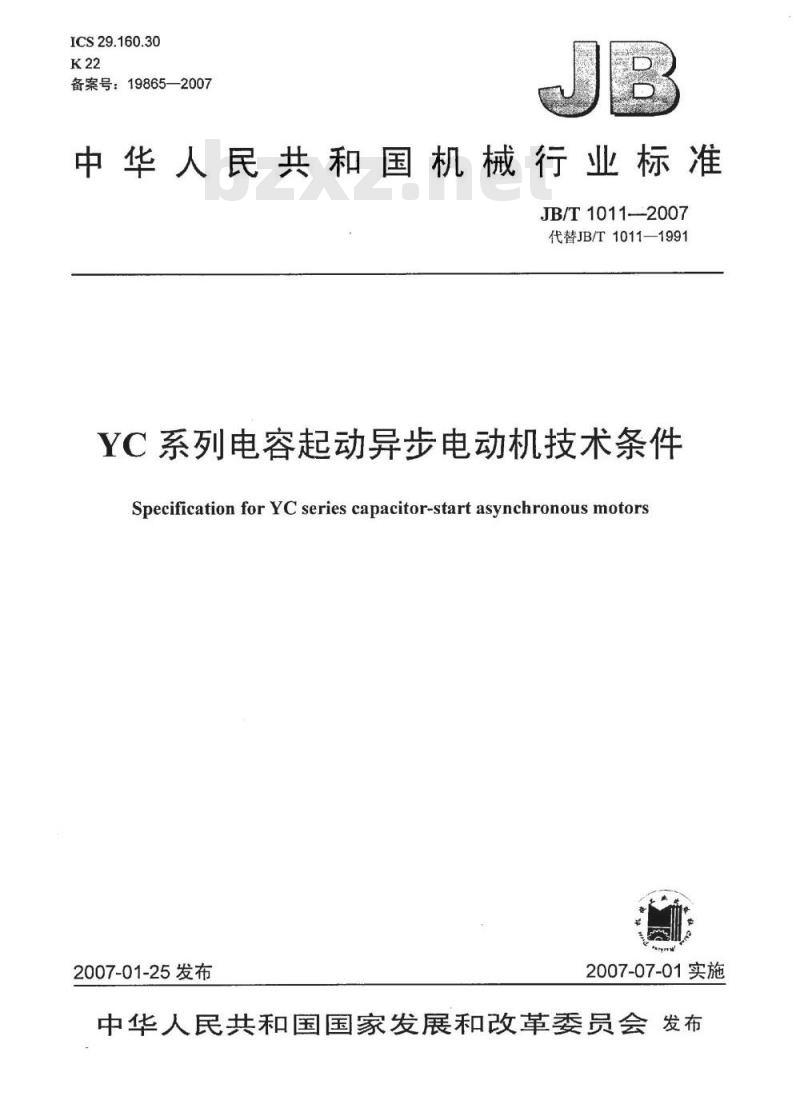

中华人民共和国机械行业标准
JB/T1011—-2007
代替JB/T1011—1991
YC系列电容起动异步电动机技术条件Specification for YC series capacitor-startasynchronous motors2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言

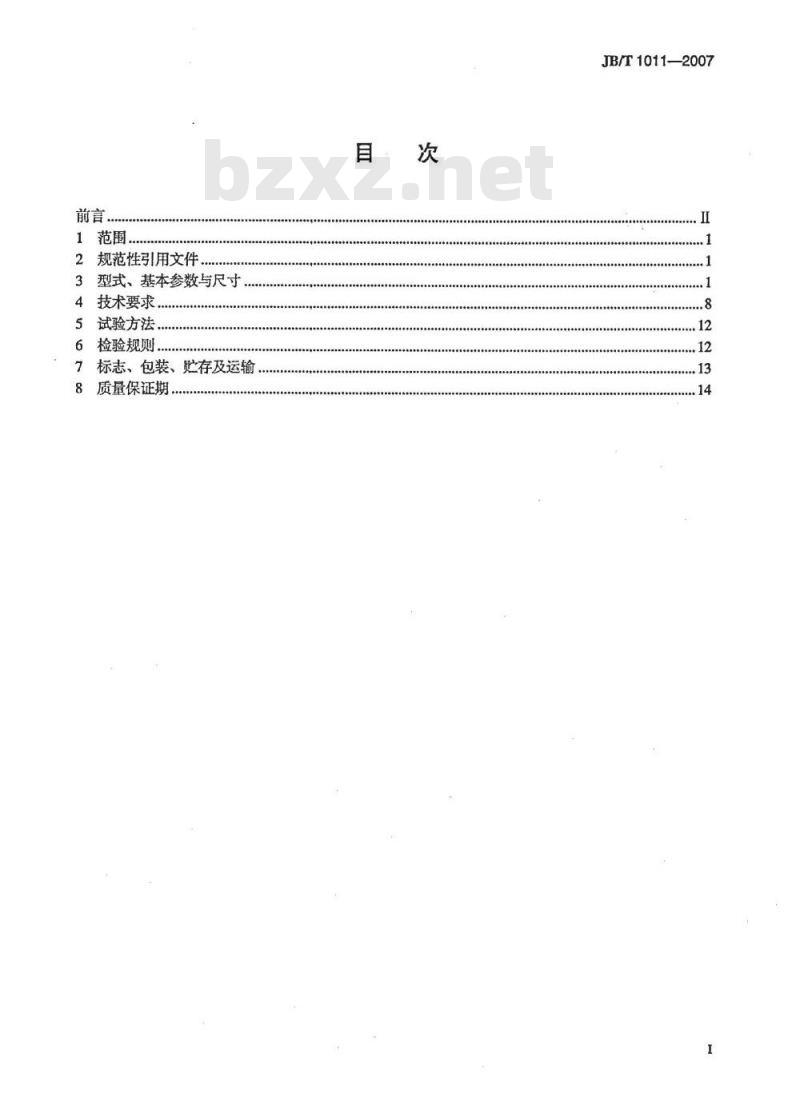

2规范性引用文件，
3型式、基本参数与尺寸
4技术要求
5试验方法，
6检验规则，
标志、包装、贮存及运输
质量保证期
JB/T1011—2007
JB/T1011—2007

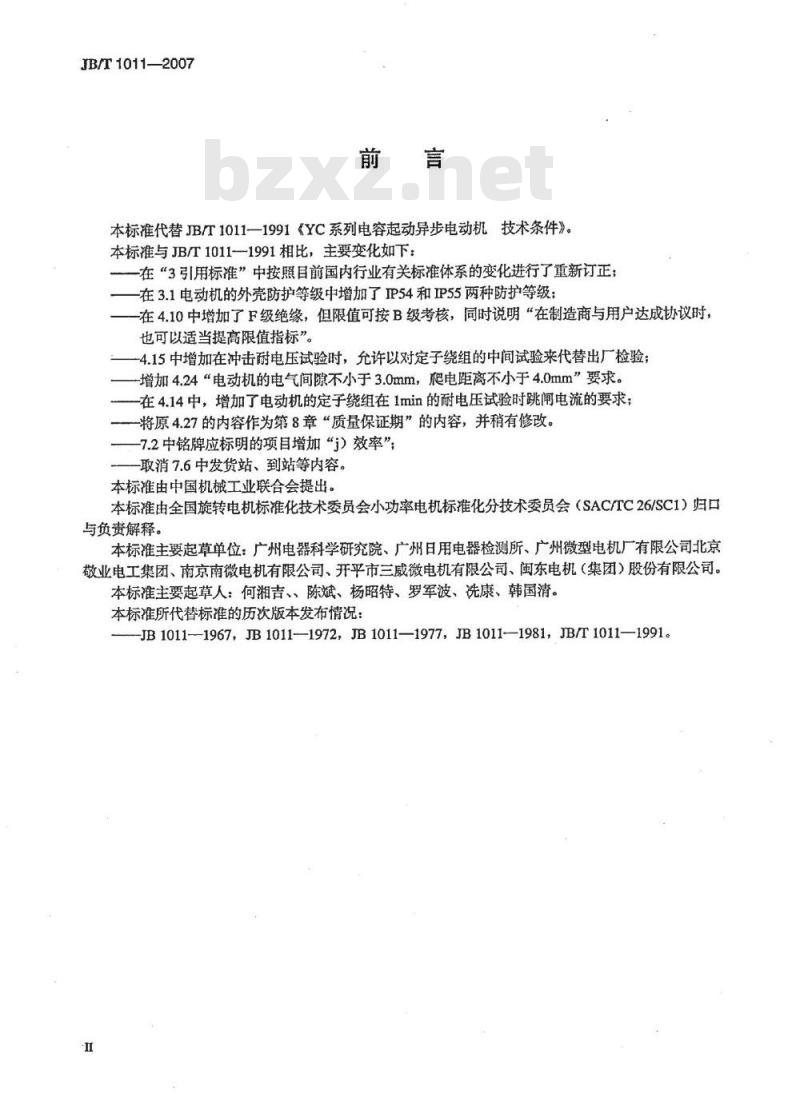

本标准代替JBT1011—1991《YC系列电容起动异步电动机技术条件》。本标准与JB/T1011-1991相比，主要变化如下：-在“3引用标准”中按照目前国内行业有关标准体系的变化进行了重新订正；-在3.1电动机的外壳防护等级中增加了IP54和IP55两种防护等级：在4.10中增加了F级绝缘，但限值可按B级考核，同时说明“在制造商与用户达成协议时，也可以适当提高限值指标”。
-4.15中增加在冲击耐电压试验时，允许以对定子绕组的中间试验来代替出厂检验；增加4.24“电动机的电气间隙不小于3.0mm，爬电距离不小于4.0mm”要求。在4.14中，增加了电动机的定子绕组在1min的耐电压试验时跳闸电流的要求；一将原4.27的内容作为第8章“质量保证期”的内容，并稍有修改。-7.2中铭牌应标明的项目增加“i）效率”；取消7.6中发货站、到站等内容。本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会小功率电机标准化分技术委员会（SAC/TC26/SC1）归口与负责解释。
本标准主要起草单位：广州电器科学研究院、广州日用电器检测所、广州微型电机厂有限公司北京敬业电工集团、南京南微电机有限公司、开平市三威微电机有限公司、闽东电机（集团）股份有限公司。本标准主要起草人：何湘吉、、陈斌、杨昭特、罗军波、洗康、韩国清。本标准所代替标准的历次版本发布情况：-JB1011—1967，JB1011—1972，JB1011—1977，JB1011--1981，JB/T1011—1991。I

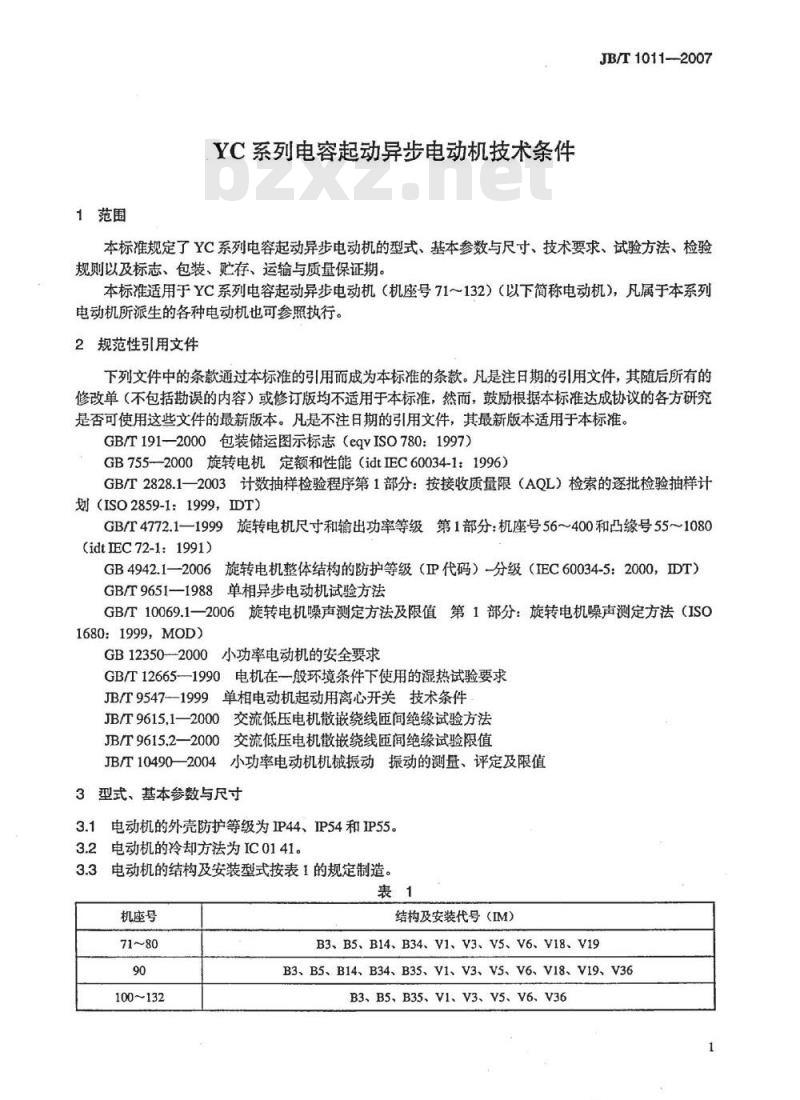

1范围
YC系列电容起动异步电动机技术条件JB/T1011--2007
本标准规定了YC系列电容起动异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则以及标志、包装、贮存、运输与质量保证期。本标准适用于YC系列电容起动异步电动机（机座号71132）（以下简称电动机），凡属于本系列电动机所派生的各种电动机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志（eqvISO780：1997）GB755-2000旋转电机定额和性能（idtIEC60034-1：1996）GB/T2828.12003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，DT)
GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(idtIEC72-1:1991)
GB4942.1一2006旋转电机整体结构的防护等级（IP代码）分级（IEC60034-5：2000，IDT）GB/T9651—1988单相异步电动机试验方法GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO1680:1999，MOD)
GB123502000小功率电动机的安全要求GB/T12665—1990电机在般环境条件下使用的湿热试验要求JB/T9547—1999单相电动机起动用离心开关技术条件JB/T9615,1—2000交流低压电机散嵌绕线匝间绝缘试验方法JB/T9615.2—2000交流低压电机散嵌绕线匝间绝缘试验限值JB/T10490一2004小功率电动机机械振动振动的测量、评定及限值3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP44、IP54和IP55。3.2电动机的冷却方法为IC0141。3.3电动机的结构及安装型式按表1的规定制造。表1
机座号
100~132
结构及安装代号（IM）
B3、B5、B14、B34、V1、V3、V5、V6、V18、V19B3、B5、B14、B34、B35、V1、V3、V5、V6、V18、V19、V36B3、B5、B35、V1、V3、V5、V6、V36JB/T1011-2007

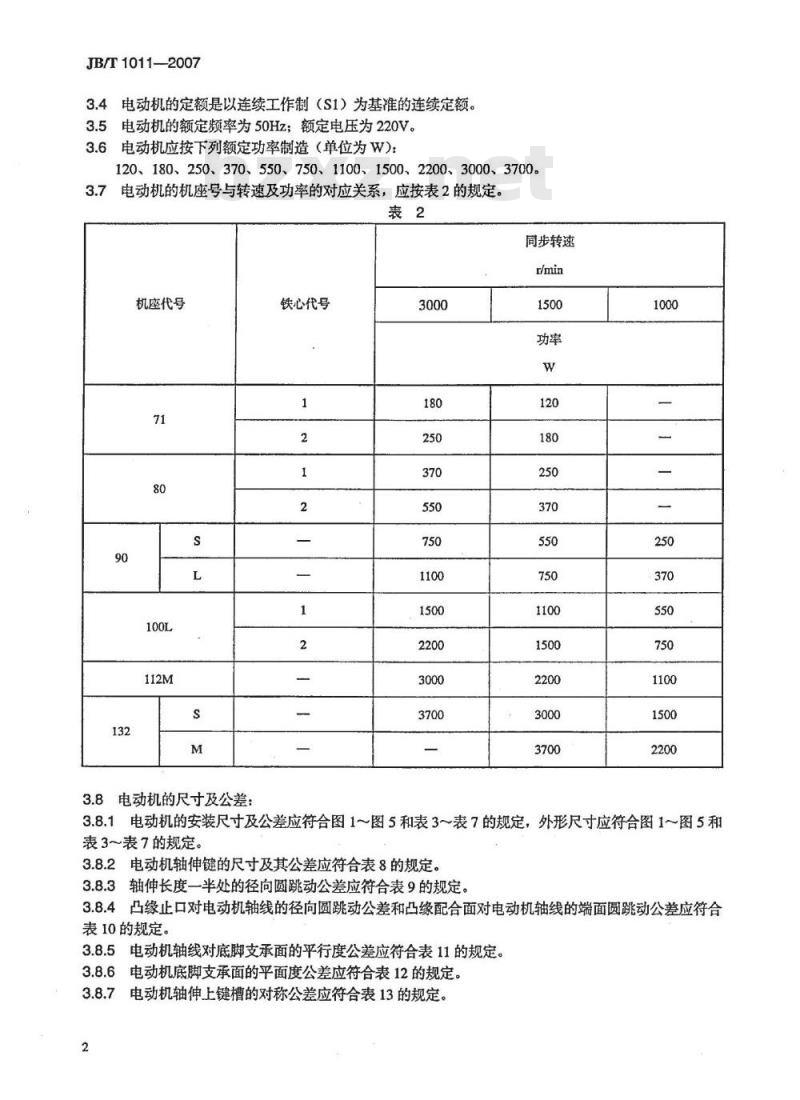

3.4电动机的定额是以连续工作制（S1）为基准的连续定额。3.5电动机的额定频率为50Hz；额定电压为220V。3.6电动机应按下列额定功率制造（单位为W)：120、180、250、370、550、750、1100、1500、2200、3000、3700。3.7
电动机的机座号与转速及功率的对应关系，应按表2的规定。表2
同步转速
机座代号
电动机的尺寸及公差：
铁心代号
3.8.1电动机的安装尺寸及公差应符合图1～图5和表3～表7的规定，外形尺寸应符合图1～图5和表3～表7的规定。
3.8.2电动机轴伸键的尺寸及其公差应符合表8的规定。3.8.3轴伸长度一半处的径向圆跳动公差应符合表9的规定。3.8.4凸缘止口对电动机轴线的径向圆跳动公差和凸缘配合面对电动机轴线的端面圆跳动公差应符合表10的规定。
3.8.5电动机轴线对底脚支承面的平行度公差应符合表11的规定。3.8.6电动机底脚支承面的平面度公差应符合表12的规定。3.8.7电动机轴伸上键槽的对称公差应符合表13的规定。2
JB/T1011—2007
JB/T1011-2007
(61AWI
限偏差
基本尺寸
极限偏
蒸本尺
基本尺寸
极限偏差
基本尺
基本尺
凹缘号
机座号
0s19109
O'1干
JB/T1011-2007
JB/T1011-2007
凸缘号
机座号
avbyay
极限偏羞
基本尺
极限偏
极限偏差
基本尺
极限偏
基本尺
极限信
机座号
JB/T1011-2007
JB/T1011—2007
轴伸直径
轴伸直径
>10~18
>18~30
>30~50
凸缘止口直径
110130
电机总长L
平行度公差
底脚外边缘间距离的最大尺寸AB>100~160
>160~250
>250~400
键槽宽
8、10
4技术要求
2.5H径向圆跳动公差
圆跳动公差
平面度公差
对称度公差
电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.1
JB/T1011—2007
4.2在下列的海拔和环境空气温度以及环境空气相对湿度条件下，电动机应能额定运行。4.2.1海拔不超过1000m。
4.2.2环境空气最高温度随季节而变化，但不超过40℃。4.2.3环境空气最低温度为-15℃。4.2.4最湿月月平均最高相对湿度为90%，同时该月平均最低温度不高于25℃。4.3电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。4.4电动机在功率、电压及频率为额定时，其效率和功率因数的保证值应符合表14的规定。表14
步转速
注1：效率用直接测定法测定。
效率（%）
功率因数
注2：对防护等级为IP54、IP55的电动机，在测量其效率和功率因数时，可以拆除轴密封装置进行试验。4.5在额定电压下，电动机堵转转矩对额定转矩之比的保证值应符合表15的规定。表15
同步转速
堵转转矩/额定转矩
