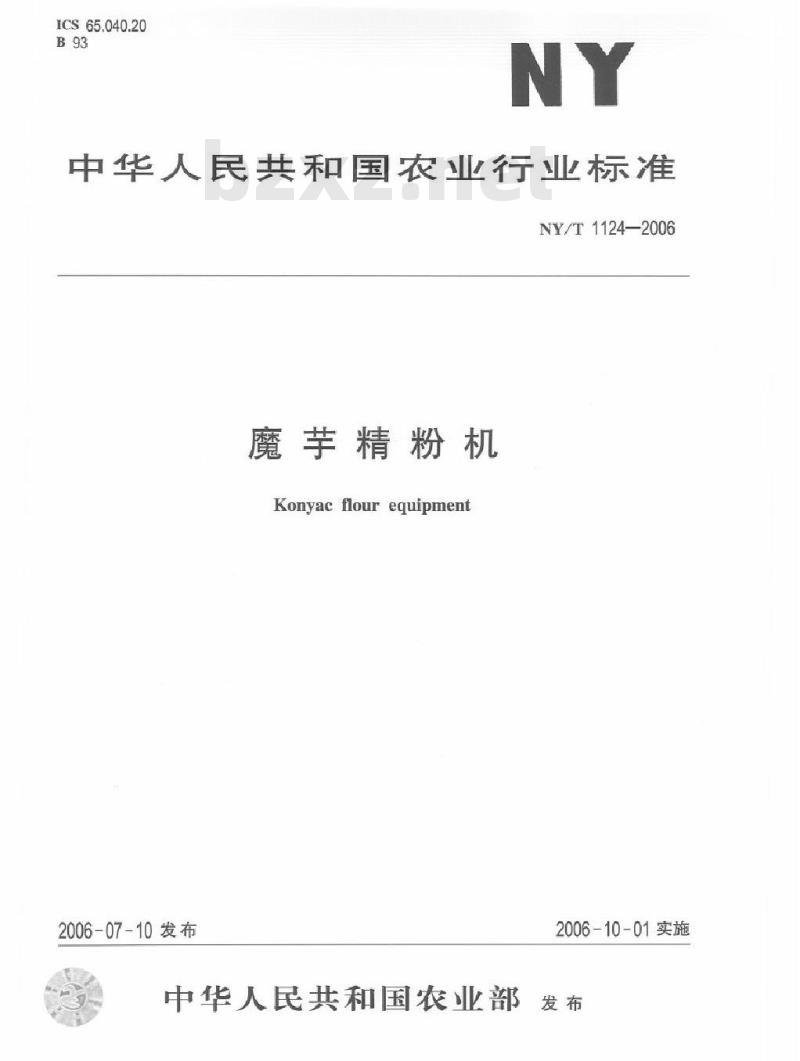

【农业行业标准(NY)】 魔芋精粉机

ICS65.040.20
中华人民共和国农业行业标准
NY/T1124—2006
魔芋精粉机
Konyacflourequipment
2006-07-10发布
中华人民共和国农业部
2006-10-01实施

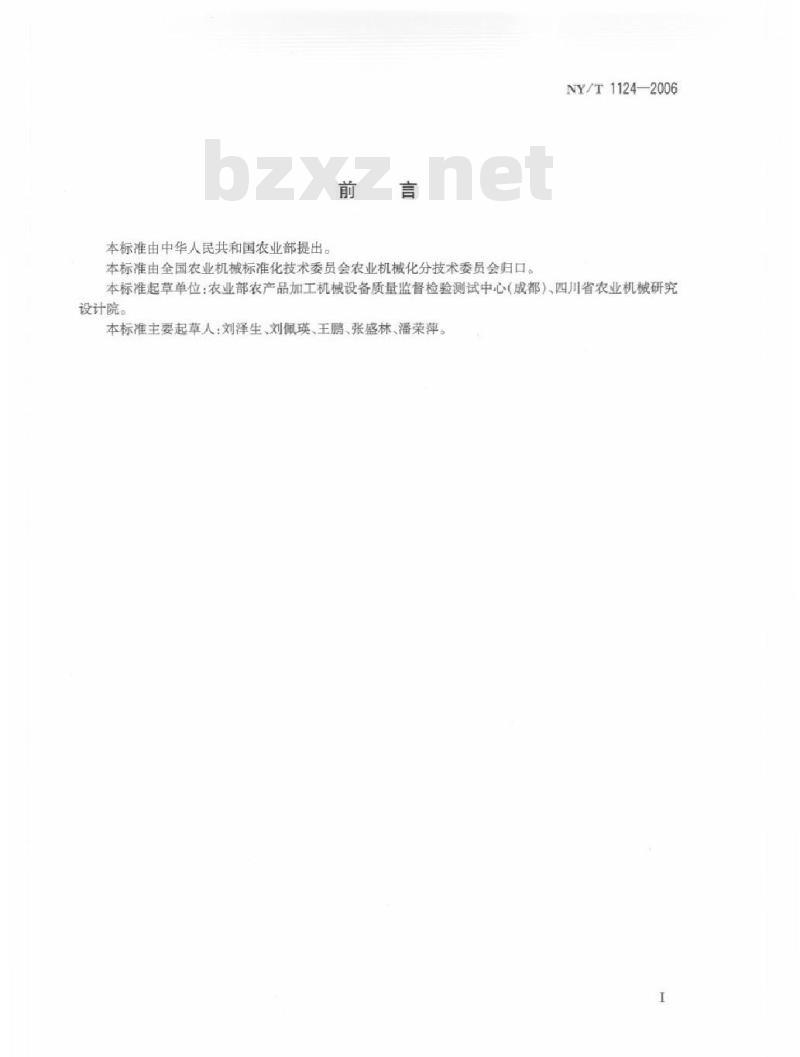

本标准由中华人民共和国农业部提出。前言
本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。NY/T1124—2006
本标准起草单位：农业部农产品加工机械设备质量监督检验测试中心（成都）、四川省农业机械研究设计院。

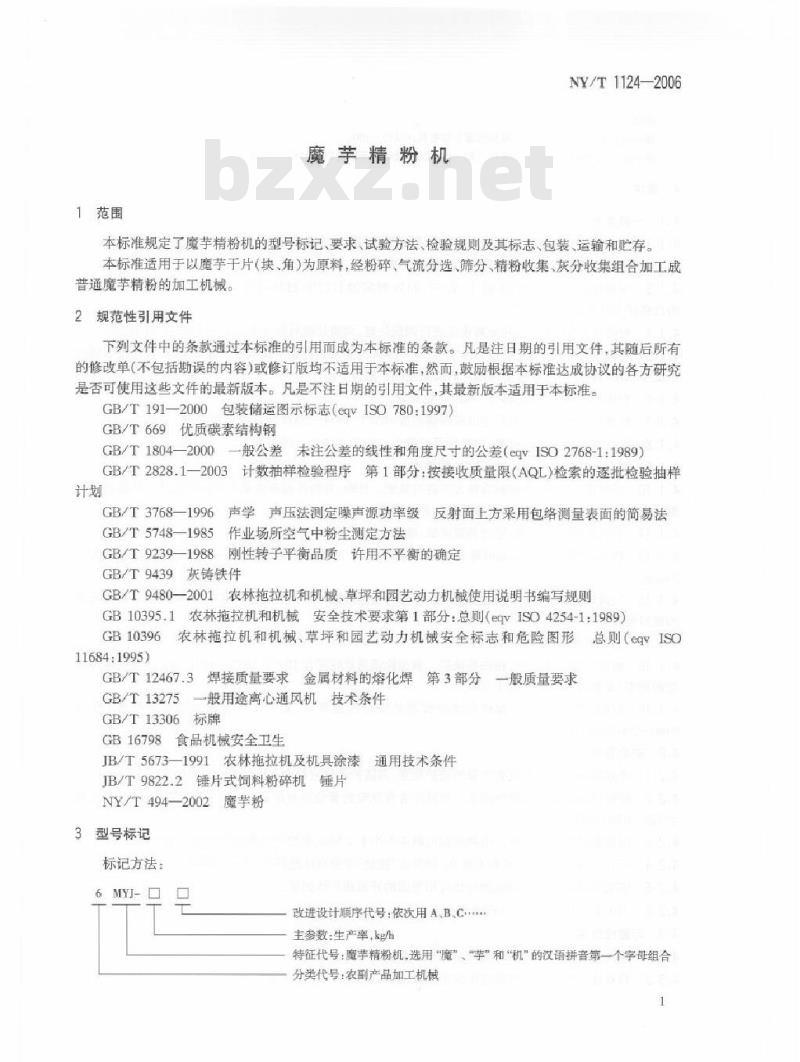

本标准主要起草人：刘泽生、刘佩瑛、王鹏、张盛林、潘荣萍。1范围
魔芋精粉机
NY/T1124—2006
本标准规定了魔芋精粉机的型号标记、要求、试验方法、检验规则及其标志、包装、运输和贮存。本标准适用于以魔芋干片（块、角）为原料，经粉碎、气流分选、筛分、精粉收集、灰分收集组合加工成普通魔芋精粉的加工机械。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志（eqvISO780：1997）GB/T669优质碳素结构钢
GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（egvISO2768-1：1989）GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T3768一1996声学声压法测定噪声源功率级反射面上方采用包络测量表面的简易法GB/T5748-—1985
作业场所空气中粉尘测定方法
GB/T9239—1988刚性转子平衡品质许用不平衡的确定GB/T9439灰铸铁件
GB/T9480—2001农林拖拉机和机械，草坪和园艺动力机械使用说明书编写规则GB10395.1农林拖拉机和机械安全技术要求第1部分：总则（eqvISO4254-1：1989）GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则（eqYISO11684:1995)
GB/T12467.3焊接质量要求金属材料的熔化焊第3部分一般质量要求GB/T13275
一般用途离心通风机技术条件
5标牌
GB/T-13306
GB16798食品机械安全卫生
JB/T5673—1991农林拖拉机及机具涂漆通用技术条件JB/T9822.2锤片式饲料粉碎机锤片NY/T494—2002魔芋粉
3型号标记
标记方法：
改进设计顺序代号：依饮用AB.C...主参数：生产率，ke/h
待征代号：魔芋精粉机，选用“魔”、“芋”和“机”的汉语拼音第一个字母组合分类代号：农副产品加工机械
NY/T1124—2006

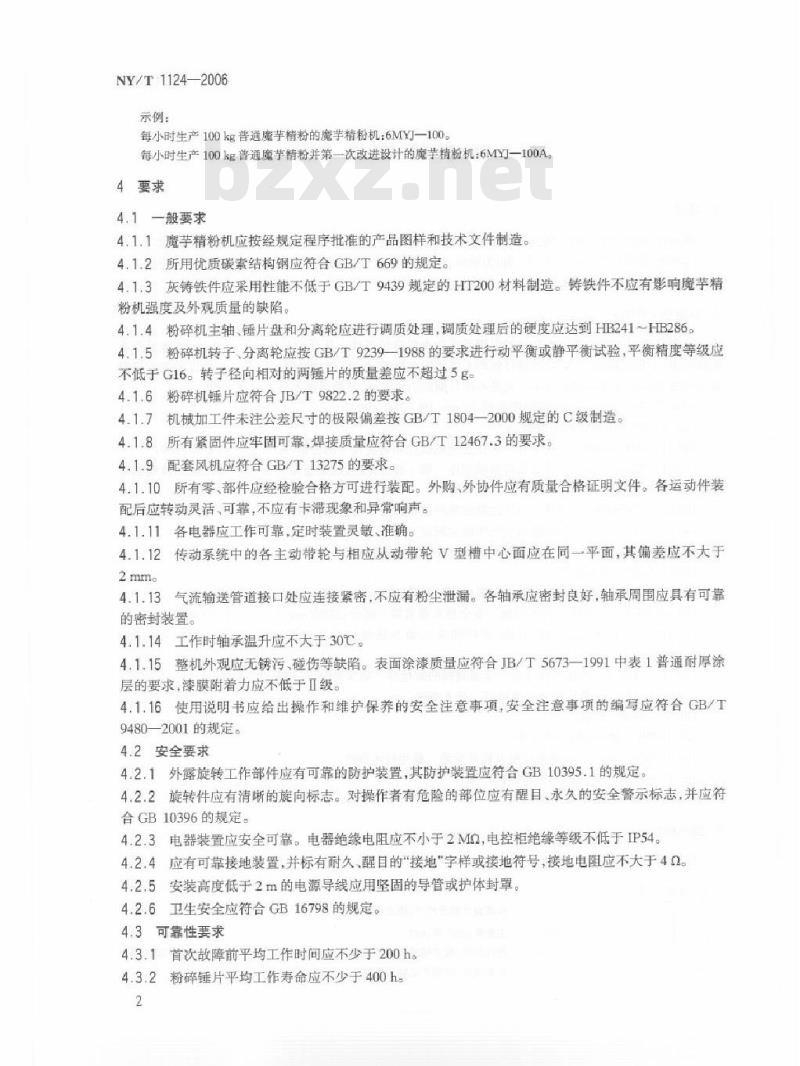

示例：
每小时生产100kg普通魔芋精粉的魔芋精粉机：6MYJ—100。每小时生产100kg普通魔芋精粉并第一次改进设计的魔芋精粉机：6MYJ一100A。4要求
4.1一般要求
4.1.1魔芋精粉机应按经规定程序批准的产品图样和技术文件制造。4.1.2所用优质碳素结构钢应符合GB/T669的规定。4.1.3灰铸铁件应采用性能不低于GB/T9439规定的HT200材料制造。铸铁件不应有影响魔芋精粉机强度及外观质量的缺陷。
4.1.4粉碎机主轴、锤片盘和分轮应进行调质处理，调质处理后的硬度应达到HB241～HB286。4.1.5粉碎机转子、分离轮应按GB/T9239—1988的要求进行动平衡或静平衡试验，平衡精度等级应不低于G16。转子径向相对的两锤片的质量差应不超过5g。4.1.6粉碎机锤片应符合JB/T9822.2的要求。4.1.7机械加工件未注公差尺寸的极限偏差按GB/T1804—2000规定的C级制造。4.1.8所有紧固件应牢固可靠，焊接质量应符合GB/T12467.3的要求。4.1.9配套风机应符合GB/T13275的要求。4.1.10所有零、部件应经检验合格方可进行装配。外购、外协件应有质量合格证明文件。各运动件装配后应转动灵活、可靠，不应有卡滞现象和异常响声。4.1.11各电器应工作可靠，定时装置灵敏、准确。4.1.12传动系统中的各主动带轮与相应从动带轮V型槽中心面应在同二平面，其偏差应不大于2mmo
4.1.13气流输送管道接口处应连接紧密，不应有粉尘泄漏。各轴承应密封良好，轴承周围应具有可靠的密封装置
4.1.14工作时轴承温升应不大于30℃。4.1.15整机外观应无锈污、碰伤等缺陷。表面涂漆质量应符合JB/T5673一1991中表1普通耐厚涂层的要求，漆膜附着力应不低于Ⅱ级。4.1.16使用说明书应给出操作和维护保养的安全注意事项，安全注意事项的编写应符合GB/T9480—2001的规定。
4.2安全要求
4.2.1外露旋转工作部件应有可靠的防护装置，其防护装置应符合GB10395.1的规定，4.2.2旋转件应有清晰的旋向标志。对操作者有危险的部位应有醒目、永久的安全警示标志，并应符合GB10396的规定。
4.2.3电器装置应安全可靠。电器绝缘电阻应不小于2MQ，电控柜绝缘等级不低于IP54。4.2.4应有可靠接地装置，并标有耐久、醒目的“接地”字样或接地符号，接地电阻应不大于40。4.2.5安装高度低于2m的电源导线应用坚固的导管或护体封罩。4.2.6卫生安全应符合GB16798的规定。4.3可靠性要求
4.3.1首次故障前平均工作时间应不少于200h。4.3.2粉碎锤片平均工作寿命应不少于400h2

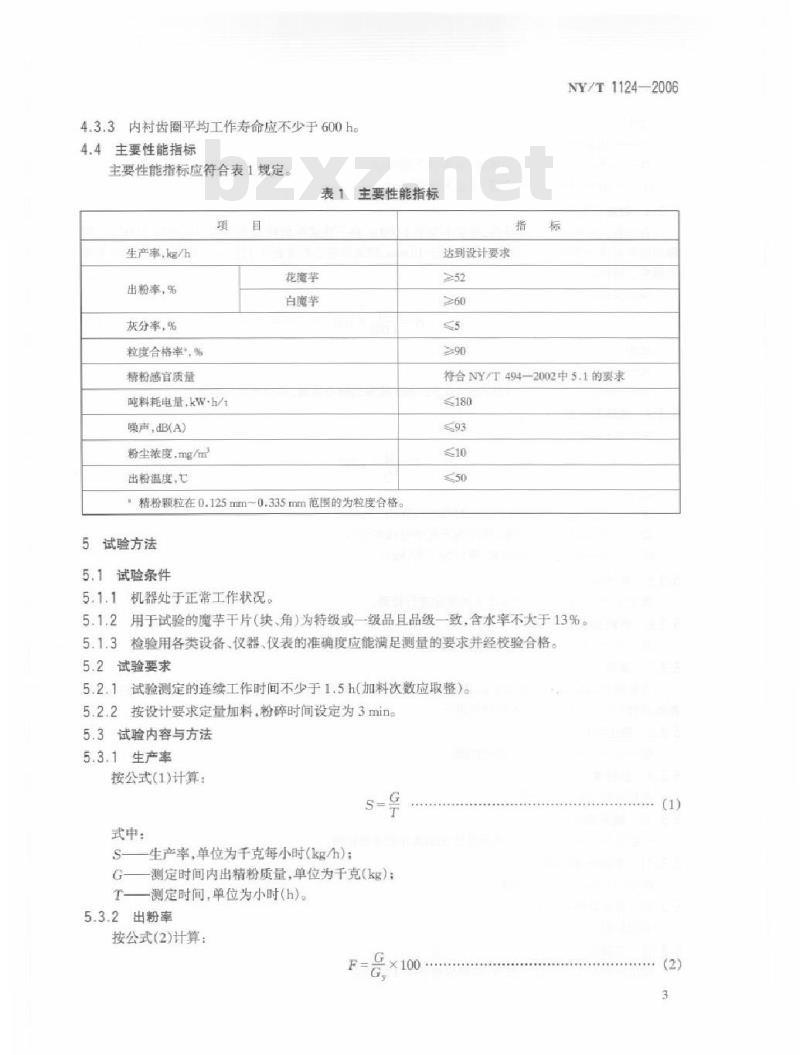

4.3.3内衬齿圈平均工作寿命应不少于600hg4.4主要性能指标
主要性能指标应符合表1规定。
生产率，kg/h
出粉率，%
灰分享，%
粒度合格率*，%
精粉感官质量
吨料耗电量，kw·h/t
噪声,dB(A)
粉尘浓度，mg/m
出粉温度，C
花魔芋
白魔芋
主要性能指标
精粉颗粒在0.125mm-0.335mm范围的为粒度合格。5试验方法
5.1试验条件
5.1.1机器处于正常工作状况。
达到设计要求
NY/T1124—2006
符合NY/T494—2002中5.1的要求≤180
5.1.2用于试验的魔芋干片（块、角）为特级或一级品且品级一致，含水率不大于13%。5.1.3检验用各类设备、仪器、仪表的准确度应能满足测量的要求并经校验合格。5.2试验要求
5.2.1试验测定的连续工作时间不少于1.5h（加料次数应取整）。5.2.2按设计要求定量加料，粉碎时间设定为3min。5.3试验内容与方法
5.3.1生产率
按公式（1）计算：
式中：
生产率，单位为千克每小时(kg/h)：-测定时间内出精粉质量，单位为千克(kg)；T——测定时间，单位为小时(h)。5.3.2出粉率
按公式(2)计算：
NY/T1124—2006
F—出粉率，%！
一测定时间内出精粉质量，单位为千克（kg）：G
G——测定时间内进料质量，单位为千克(kg）。5.3.3粒度合格率
在出料口随机接取三次样品，每次不少于1000g，将三次接取的样品混合均勾后称量1000g。将称出的样品用分样筛筛分，筛分时间不少于10min，筛选出符合粒度在0.125mm~0.335mm范围的魔芋精粉，并称量。
按公式3)计算wwW.bzxz.Net
K=1000
式中：
K—粒度合格率，%：
M样品中粒度在0.125mm~0.335mm范围的精粉质量，单位为克（g）。5.3.4吨料耗电量
按公式（4）计算：
只×1000
式中：
Y一吨料电耗，单位为千瓦小时每吨（kW·h/t）：Q—测定时间内耗电量，单位为千瓦小时(kW-h)；G，—测定时间内进料质量，单位为千克（kg）。5.3.5灰分率
按NY/T494—2002中6.2.5的规定进行检测。5.3.6精粉感官质量
按NY/T494—2002的5.1规定检测。5.3.7噪声
在粉碎机四周距样机表面1m、距地面高1.2m的不同位置测定，测点不少于5点。测定方法及数据处理按GB/T3768—1996的规定进行。5.3.8粉尘浓度
按GB/T5748-1985的规定检测。
5.3.9出粉温度
在粉碎机出料口处测量。
5.3.10轴承温升
机器正常工作30min后，用点温计在轴承外壳表面检测。5.3.11表面涂漆质量
按JB/T5673的规定检测。
5.3.12外观及包装质量
采用目测方法。
5.3.13可靠性
以生产记录为准并提出报告，结果应符合4.3的要求。4
6检验规则
6.1出厂检验
NY/T11242006
6.1.1每台装配完毕的魔芋精粉机，应经制造厂质量检验部门检验合格，并签发产品合格证后方可出厂。6.1.2每台魔芋精粉机按4.1.11.4.1.12、4.1.14、4.1.15条的规定进行出厂检验，并在额定转速下进行30min的空运转试验。
6.2型式检验
有下列情况之一时，应进行型式检验：6.2.1
新产品鉴定：
产品转厂生产时；
工装、模具的磨损可能影响产品性能：产品的结构、工艺、材料等方面有较大改变，可能影响产品性能：停产一年以上恢复生产：
成批生产时，每年至少应检验一次；国家质量监督部门或机构提出进行型式试验。型式检验项目为第4章中除4.1.1、4.1.2、4.1.3.4.1.7、4.1.8、4.1.9以外的其他所有项目。检验按GB/T2828.1一2003规定的正常检验一次抽样方案，检验水平采用特殊检验水平S-1。整机抽样时样本母体应不小手10台，样本为2台，样品应从出厂检验合格的产品中随机抽取。检测项目的不合格分类按其对产品质量的影响程度分为A类、B类和C类，其分类见表2。表2不合格分类
项目分类
标准章、条
安全要求
出粉率
使用说明书
生产率
灰分率
粒度合格率
吨料耗电量
出粉温度
密封性能
安全防护装置
警示标志
绝缘电阻
接地电阻
卫生安全
首次故障前平均工作时间
粉碎锤片平均工作寿命
内村齿圈平均工作寿命
NY/T1124—2006
项目分类
标准章、条
表2（续）
粉尘浓度
轴承温升
精粉感官质量
漆膜附着力
外观质量
包装质量
6.2.5产品质量按表3的规定进行抽样判定，表中AQL为接收质量限，Ac为接收数，Re为拒收数，均按计点法(即不合格项次数)计算。表3抽样判定方案
项目分类
项次数
抽样方案
合格判定
样本数n
检查水平
样本字码
2×2+1
6.2.6采用逐项考核按类别判定的原则，若样本中各类不合格项次数小于或等于接收数Ac时，判定各类均通过，产品质量合格。若某类项次数大于或等于该拒收数Re时，判定该类未通过，产品质量不合格。
7标志、包装、运输和存
7.1标志
每台魔芋精粉机应在主机外表的明显部位固定标牌，标牌应符合GB/T13306的规定，并标明以下内容：
产品名称、型号：
主要技术参数：
制造日期和出厂编号；
制造厂名称和地址：
产品执行标准。
7.2包装
魔芋精粉机以零、部件包装出厂时，应保证各零、部件在不经任何修正的情况下即能进行总装。7.2.2
包装箱和捆扎件应牢固可靠，并符合运输要求，保证在正常情况下不损坏。7.2.3
包装箱箱面文字和标记应清晰、整齐、耐久，符合GB/T191一2000的要求魔芋精粉机出厂时，制造厂应提供下列随机文件：质量合格证：
使用说明书；
备件、附件和随机工具清单：
安装平面布置图样；
e）装箱清单；
f）三包凭证。
7.3运输和存
NY/T1124—2006
7.3.1运输方式和措施应能保证魔芋精粉机及其包装不致发生损伤，在运输中应装有防松垫、托和有防雨等措施。
7.3.2在正常运输和贮存的情况下，制造厂应保证产品及备件、附件、随机工具的防锈有效期自出厂之日起不少于12个月。
7.3.3贮存场地应平整、通风干燥、无腐蚀气体。露天存放时应有防潮、防雨措施，无防锈涂层的部位应有防锈措施。
7.4其他
包装、运输、贮存应防止有毒有害物质污染。
