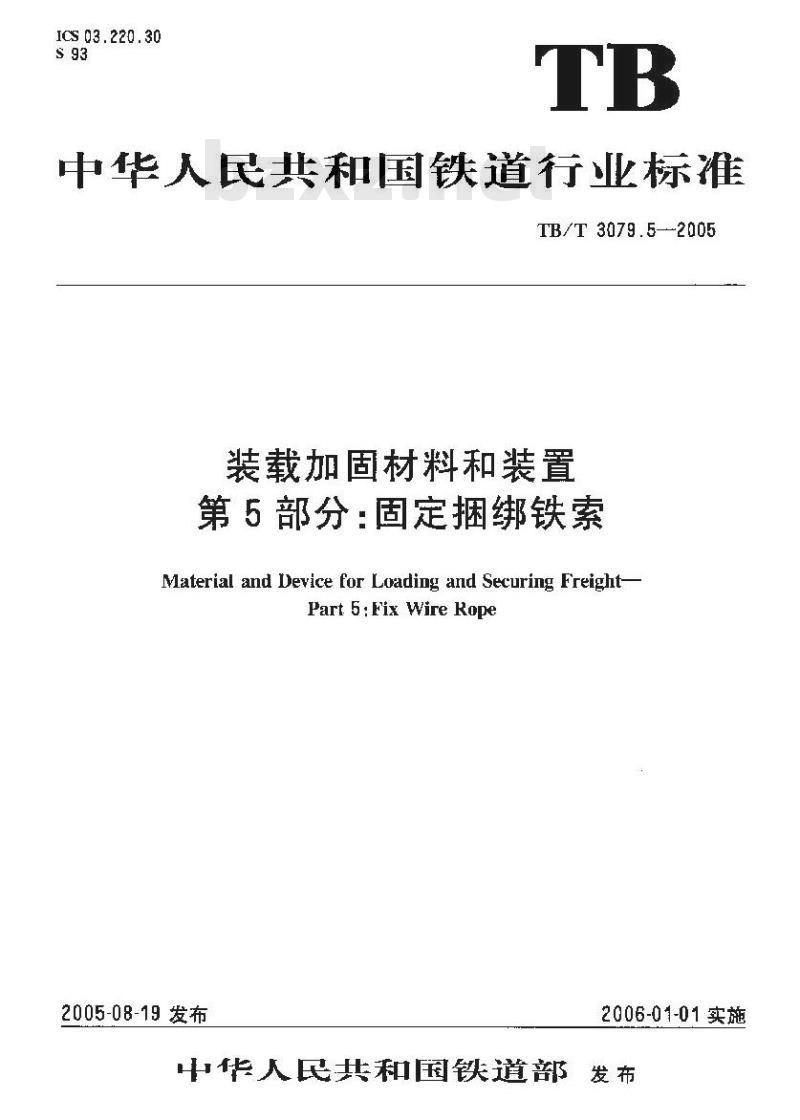

【铁路运输行业标准(TB)】 装载加固材料和装置 第5部分:固定捆绑铁索

ICS 03.220.30
中华人民共和国铁道行业标雅
TB/T 3079.5—-2005
装载加固材料和装置
第5部分：固定捆绑铁索
Material and Device for Loading and Securing Freight-Part 5 : Fix Wire Rope
2005-08-19发布
2006-01-01实施
中华人民共和国铁道部发布

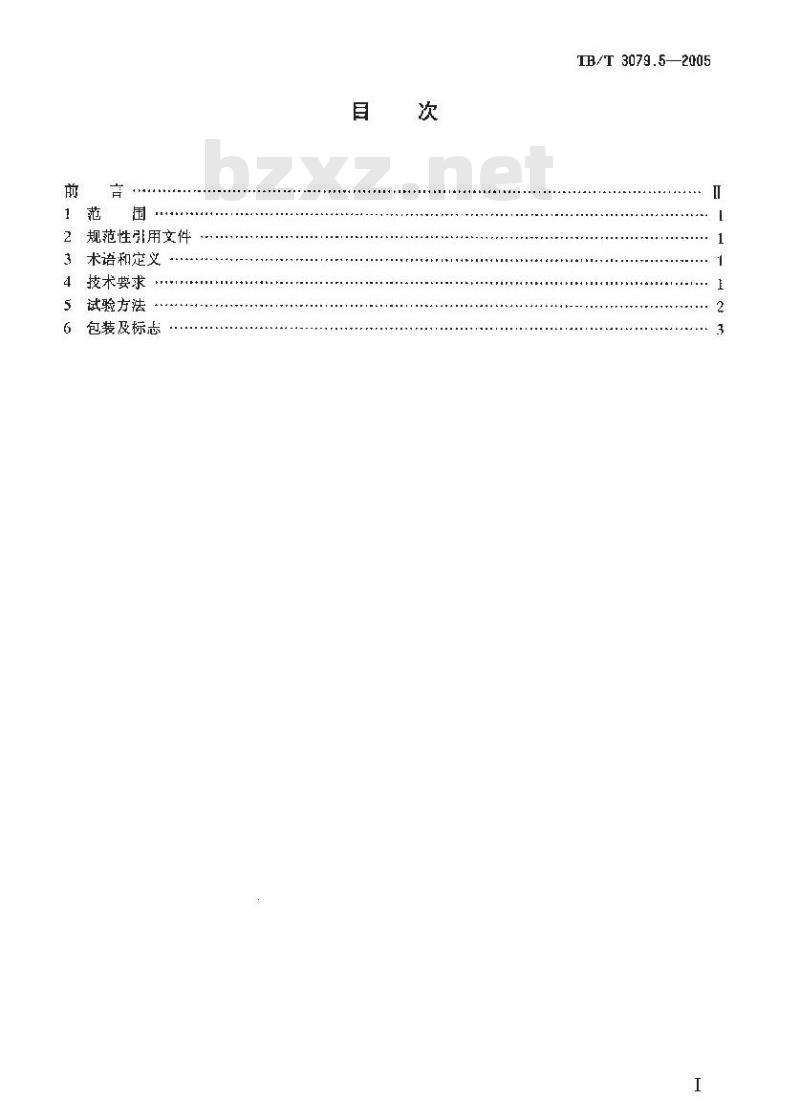

规范性引用文件
3术语和定义
技术要求
试验方法
包装及标志
TB/T 3079.5——2005
TB/T3079.5—2005

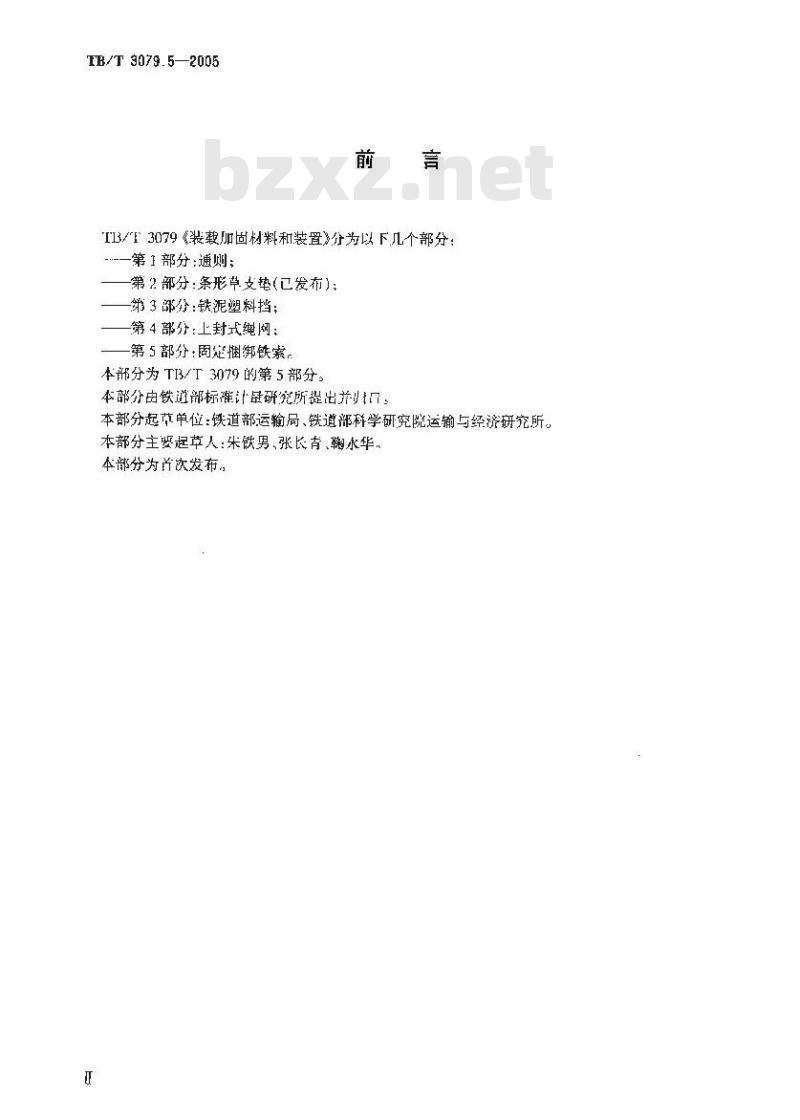

TB/F3079《装载加固材料和装置》分为以下几个部分：--—第1部分：通则；
第2部分：条形草支垫(已发布)：第3部分：铁泥塑料挡；
第4部分：上封式绳网：
第5部分：周定捆绑铁索。
本部分为T3/T3079的第5部分
本部分由铁逆部标准计量研究所提出并本部分起萨单位：铁道部运输局、铁道部科学研究院运输与经济研究所本部分主婴起草人：朱铁男、张长青、鞠水华.本部分为首次发布，

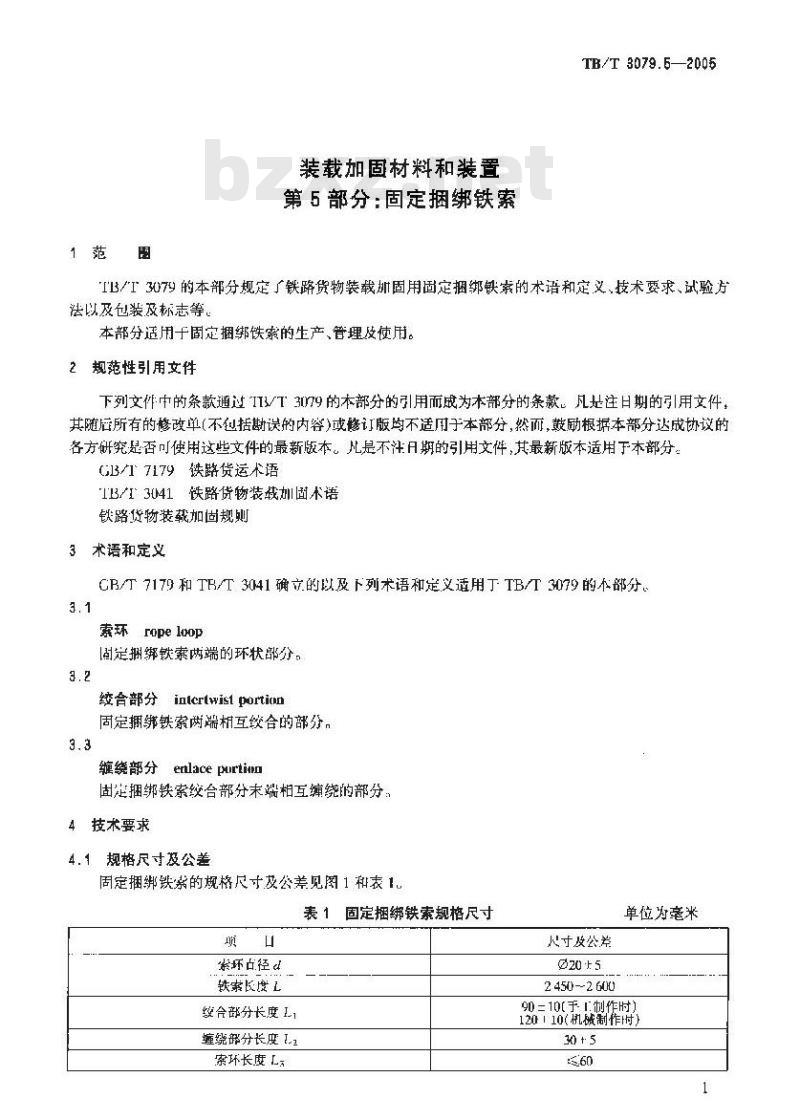

1范围
装载加固材料和装置
第5部分：固定捆绑铁索
TB/T 3079.5—2005
TB/I3079的本部分规定了铁路货物装载灿固用固定捆绑铁索的术语和定义、技术要求、试验方法以及包装及标志等，
本部分适用于固定捆绑铁案的生产、管理皮使用。2规范性引用文件
下列文件中的条款通过IT/T3079的本部分的引用而成为本部分的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协设的各方研究是否可使用这些文件的最新版本。儿是不注期的引用文件，其最新版本适用于本部分。G13/17179铁路货运术语
TBI3(41铁路货物装载如固术语免费标准下载网bzxz
铁路货物装载加固规则
3术语和定义
GB/T 7179 和 TB/T 3041 确立,的以及 下列术语和定义适用 TB/T 3079 的不部分3.1
索环ropeloop
定拥绑铁索两端的环状部分，
绞合部分inicriwist porticn
固定拥绑铁索两端相互绞合的部分，3.3
缠绕部分enlacepurtinn
固定捆绑铁索绞合部分末端相互缠绕的部分4技术要求
4.1规格尺寸及公差
固定捆绑铁紧的规格尺寸及公差见图1和表1.固定捆绑铁索规格尺寸
紫坏占径d
铁索长度L
纹合部分长度 L1
缠绕部分长度 L1
索环长度L
人寸及公差
@20-t5
2450--2 600
单位为毫米
90=10(于 1制作时)
120/10（机械制作时）
30 + 5
TB/T 3079.6-2006
4.2材质与结构
较合部分
a)手工制作图
b）机械制作图
A—A数人
A一人较分分战面
B-BE休敏面
C—C素环战面
BB放大
CI截面冈
C—C放大

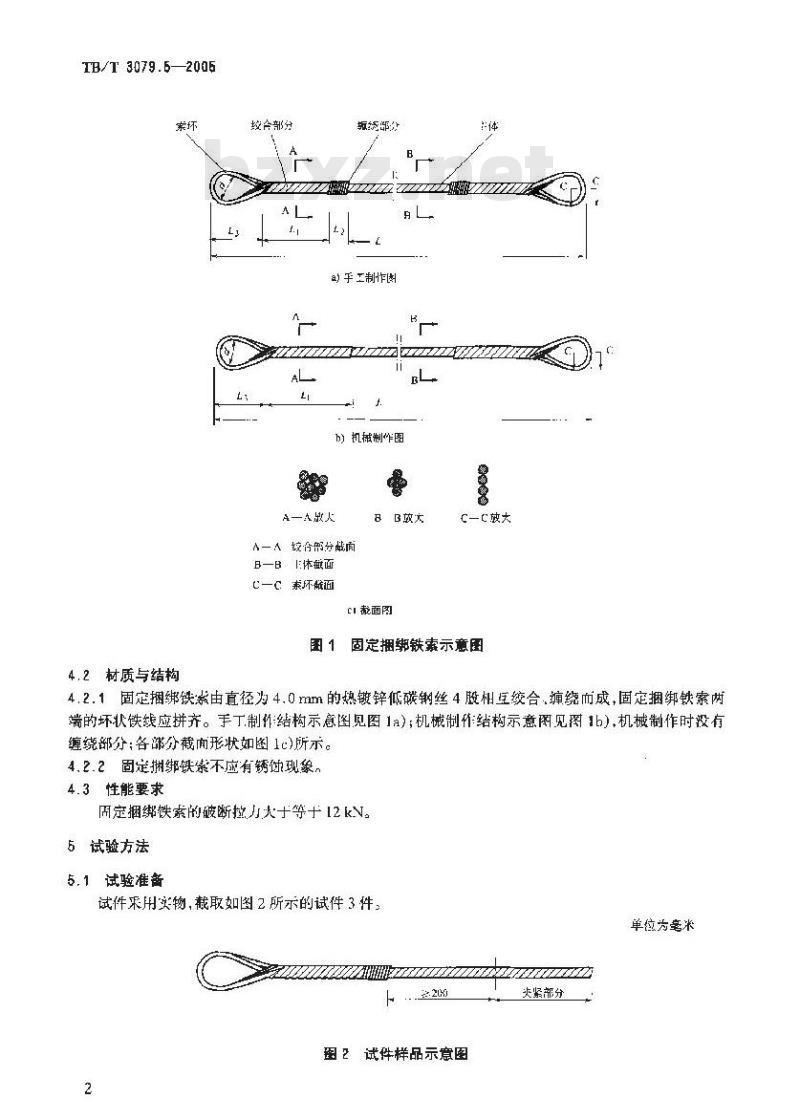

国1固定捆绑铁索示意图
4.2.1固定捆绑铁索由直径为4.0rmm的热镀锌低碳钢丝4股相主绞合缠统而成，固定捆绑铁索两端的坏状铁线应拼齐。手丁制作结构示意图见图1a）；机械制作结构示意图见图1b），机械制作时没有缠绕部分；各部分截面形状如图1c)所示。4.2.2固定拥绑铁案不应有锈蚀现象，4.3性能要求
固宗捆绑铁索的被断拉丸火十等十12kV5试验方法
5.1试验准备
试件采用实物，截取如图2所示的试件3件单位为毫米
上2200
图2试件样品示意图
炎紧部分
6.2破断拉力测试
TB/T3070.6:-2005
在拉力试验机夹具上固定试件两端，索环套在类具上，断截面端夹紧后，铁索主体的长度应不小于200 mm,如图2所示。
拉力试验机以50mm/mim的速度勾速拉伸试件，拉至破断拉力值12kN，端部缠绕、绞合部分不应有松开现象,取其最小值。
包装及标志
产品包装叮采用多根多道捆扎形式，包装上应有以下标志：）产品名称及制作方式(手工或机械);b)
制造厂名、厂址；
商标：
制造日期或生产批号;
数量、重量、外形尺寸;
其他。
