【铁路运输行业标准(TB)】 铁路车站计算机联锁单控制台

[CS 45.020;93.100

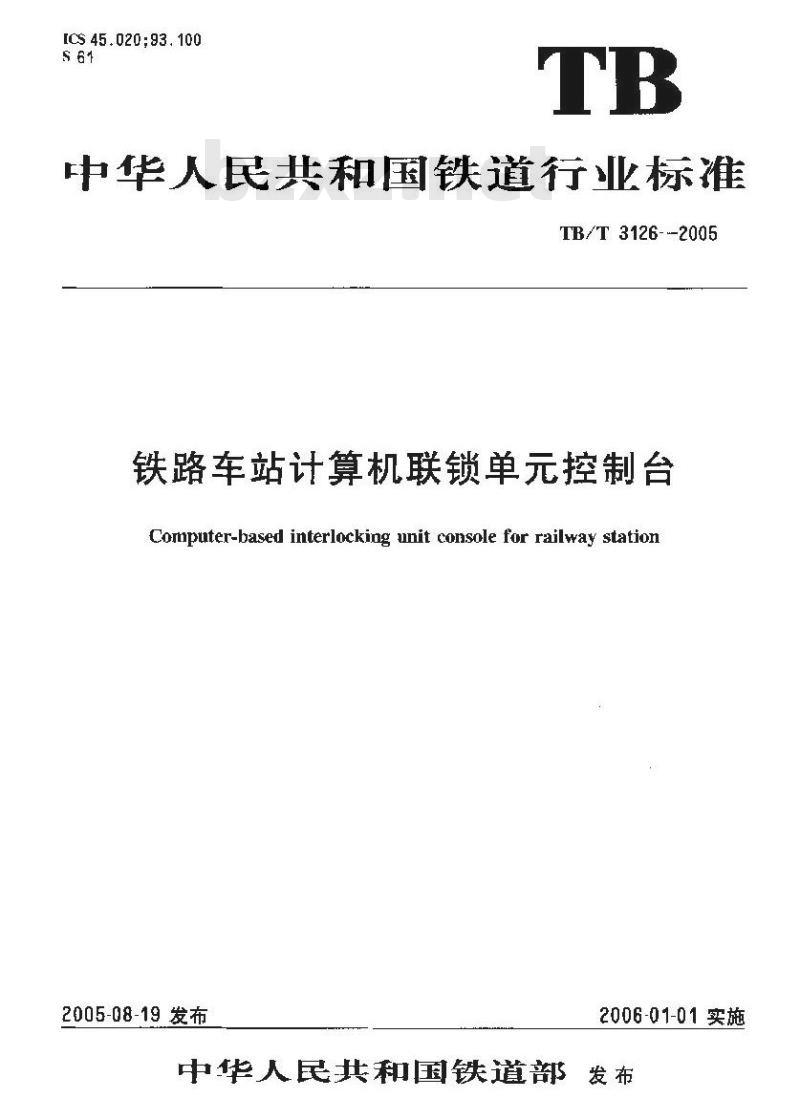

中华人民共和国铁道行业标准
TB/T 3126--2005
铁路车站计算机联锁单元控制台Cornputer-based interlocking unit console for railway station2005-08-19发布
2006-01-01实施
中华人民共和国铁道部发布

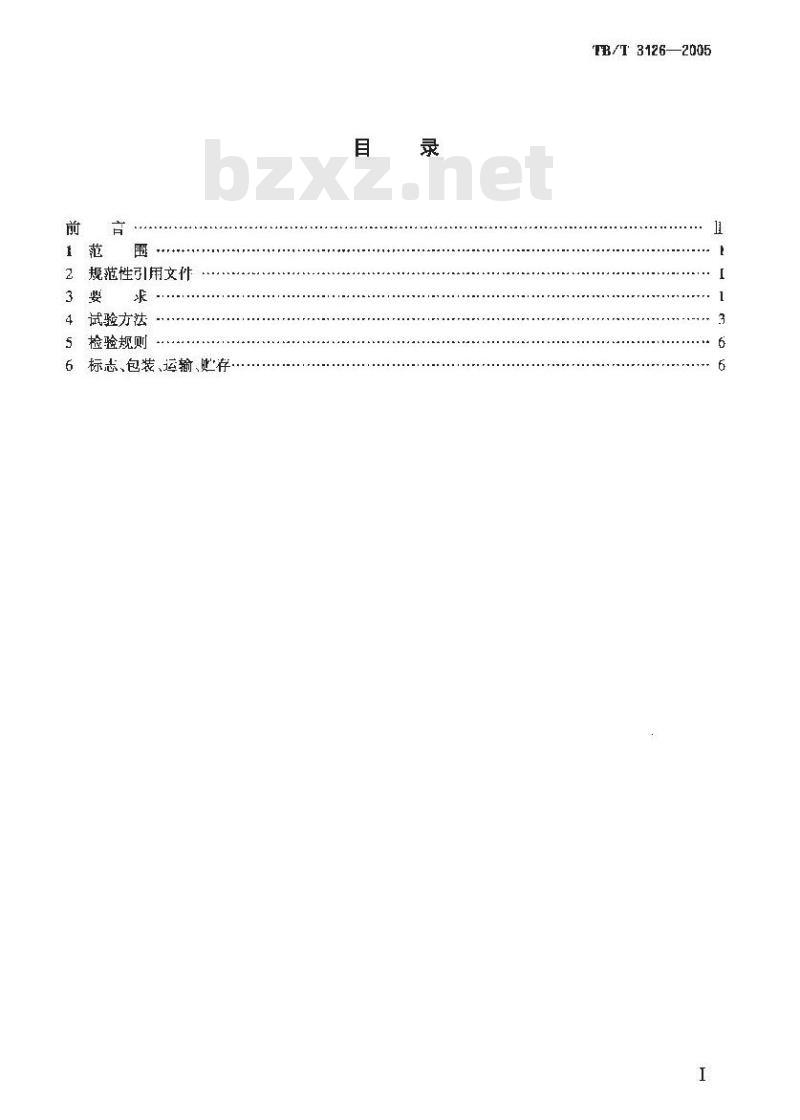

2规范性引用文件
试验方法
检验规则
标志、包装、运输、存
TB/T 3126—2005
TB/T3126—2005

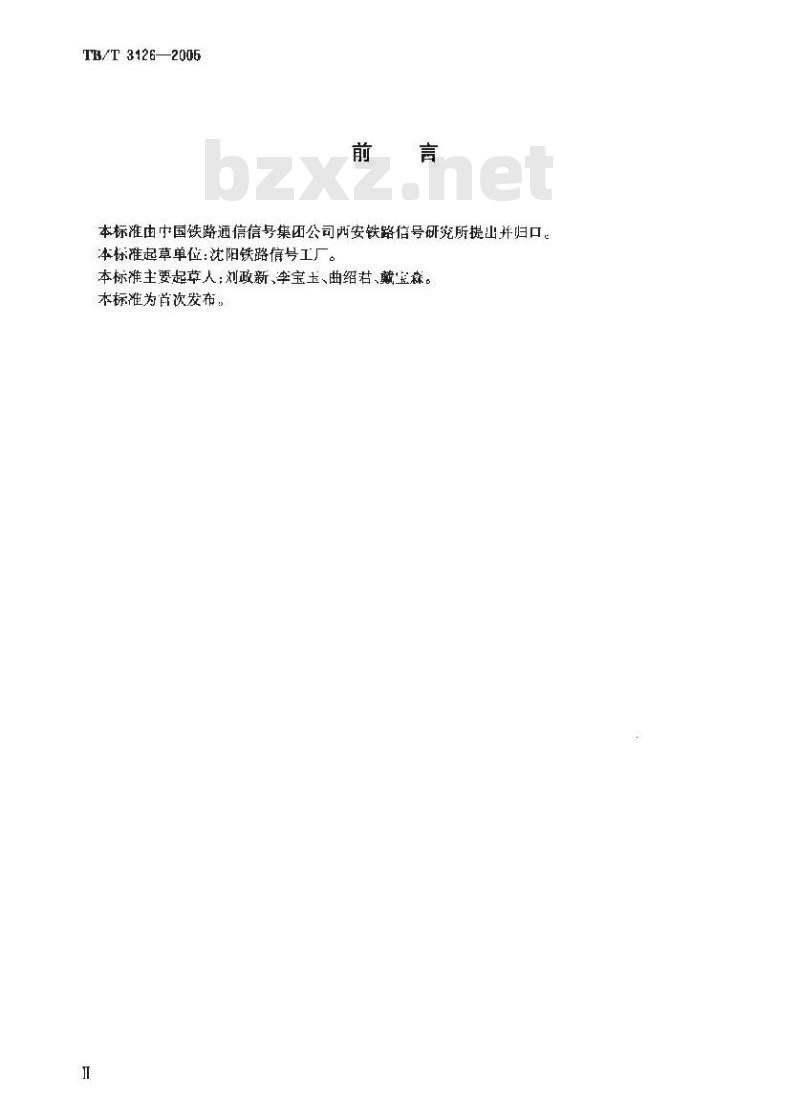

本标准由中国铁路通信信号集团公司西安铁路信号研究所提山并归口。本标准起草单位：沈阳铁路信号工厂。本标准主要起草人：刘政新、李宝、曲绍、戴宝森。本标准为首次发布，

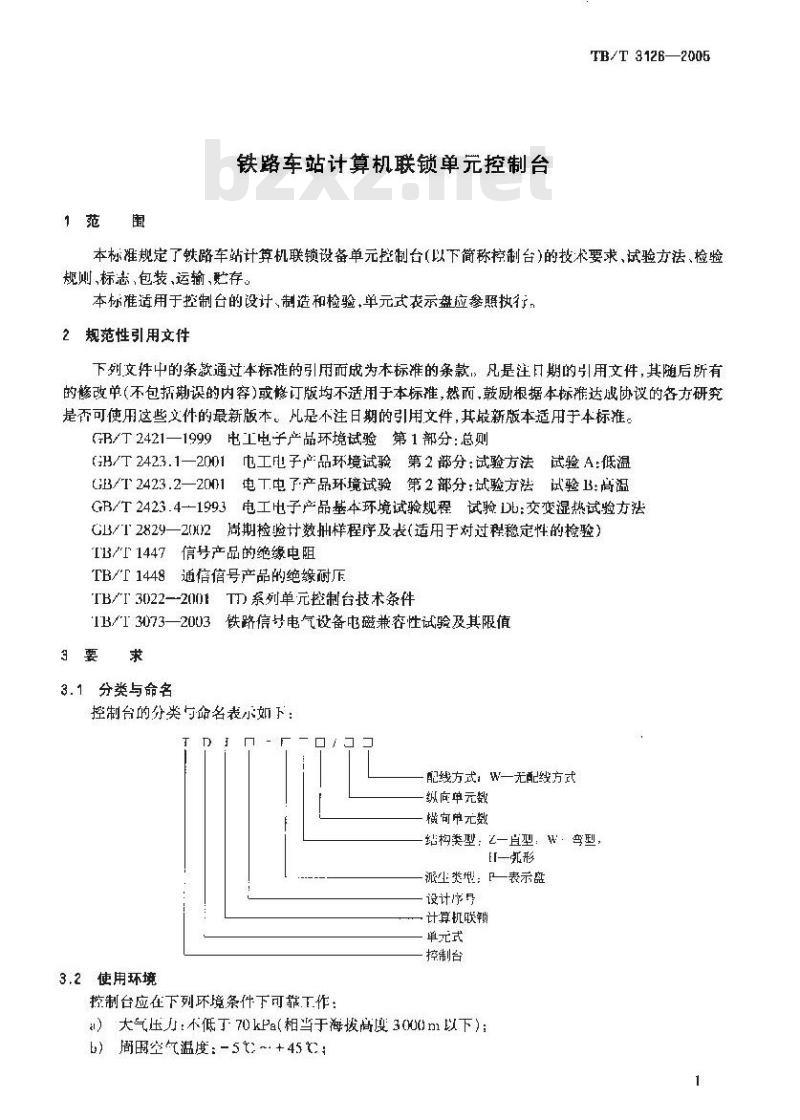

1范围
铁路车站计算机联锁单元控制台TB/T $126—2005
本标准规定了铁路车站计算机联锁设备单元控制台（以下简称控制台）的技术要求、试验方法、检验规则、标志，包装，运输、存。本标准适用于控制台的设计、制造和检验，单元式衣示盘应参照执行2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包拓期误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T2421—1999电工电子产品环境试验第1部分：总则(GH/T2423.1—20H01电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2一2001电T电了产品环境试验第2部分：试验方法试验B：高温GB/T2423.4—1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2829一20H2周期检验计数抽样程序及丧（适用于对过程稳定性的检验）TB/T1447信号产品的绝缘电阻
TB/T1448通信信号产品的绝缘耐压TB/T3022--2001TD系列单元控制台技术条件TB/T3073—2003铁路信号电气设备电磁兼容性试验及其限值3要求
3.1分类与命名
控制台的分类与翁名表小部下：配线方式，W一无配线方式
纵向单元数
横可单元数
结构类型：Z一直型：w：弯型
E一凯形
派尘类型：P—表示盘
设计序号
计算机联锁
单元式
控制台
3.2使用环境
控制台应在下列环境条件下可靠下作：）大气压力：不低于7kPa(相当于海拨高度3(00m以下）：b）周围空气温度：-5t~+45℃
TB/T3126—2005

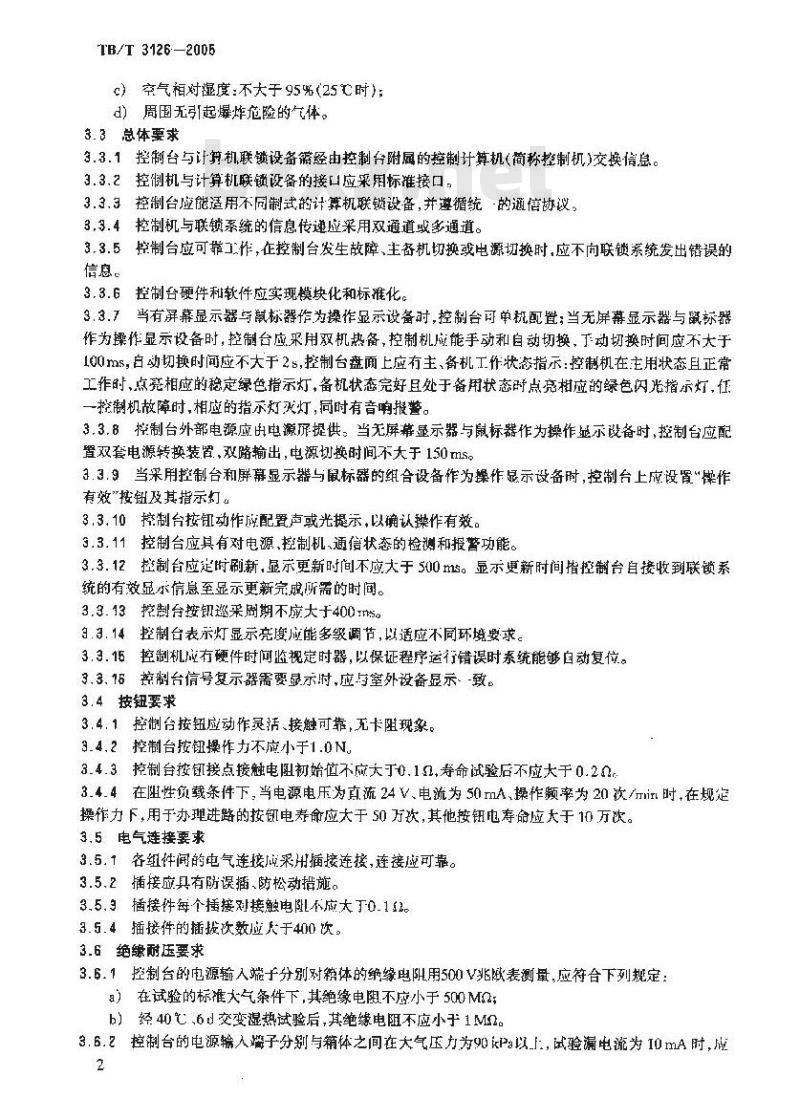

c）空气相对湿度：不大于95%（25它时）d）周图无引起爆炸危险的气体。3.3总体要求
3.3.1控制台与计算机联锁设备需经由控制台附属的控制计算机（简称控制机)交换信息。3.3.2控制机与计算机联锁设备的接口应来用标准接口，3.3.3控制台应能适用不同制式的计算机联锁设备，并遵循统的通信协议。3.3.4控制机与联锁系统的信息传逆应采用双通道或多通道。3.3.5控制台应可靠工作，在控制台发生故障、主备机切换或电源切换时，应不向联锁系统发出错误的信息。
3.3.6控制台硬件和软件应实现模块化和标准化。3.3.7当有屏幕显示器与鼠标器作为操作显示设备时，控制台可单机配置；当无屏幕显示器与标器作为操作显示设备时，控制台应采用双机热备，控制机成能手动和自动切换，于动切换时间应不大于100ms，白动切换时间应不大于2s,控制台盘面上应有主、备机工作状态指示：控制机在主用状态且正常工作时，点亮相应的稳定绿色指示灯，备机状态完好且处于备用状态时点亮相应的绿色闪光指示灯，任一挖制机故障时，相应的指示灯灭灯，同时有音响报警。3.3.8控制台外部电源应电源屏提供。当无屏幕显示器与鼠标器作为操作显示设备时，控制台应配置双套电源转换装置，双路输出，电源切换时间不大于150ms。3.3.9当采用控制台和屏幕显示器与鼠标器的组合设备作为操作显示设备时，控制台上成设置“体作有效“按钮及其指示灯。
3.3.10控制台按钮动作应配置声或光提示，以确认操作有效。3.3.11控制台应具有对电源、控制机、通信状态的检测和报警功能。3.3.12控制台应定时刷新，显示更新时间不应大于500ms。显示更新时间指控制台自接收到联锁系统的有效显示信息至显示更新完成所需的时间。3.3.13挖制台按巡采周期不应大于400m白.3.14控制台表示灯显示亮度应能多级调节，以适应不同环境要求。3.3.15控制机应有硬件时问监视定时器，以保证程序运行错误时系统能够自动复位。3.3.16控制台信号复示器需要显示时，应与室外设备显示-致。3.4按钮要求
3.4.1控制台按钮应动作灵活、接触可靠，无卡阻现象。3.4.2控制台按钮操作力不应小于1.0N3.4.3控制台按钮接点接触电阻初始值不应大于0.10,寿命试验后不应大于0.2Q。3.4.4在阻性负载条件下，当电源电压为直流24V、电流为50mA、操作额率为20次/min时，在规定操作力下，用于办理进路的按部电寿命应大于50万次，其他按钮电寿命应大于10万次。3.5电气连接要求
3.5.1各组件间的电气连接应采用插接连接，连接应可靠。3.5.2插接应具有防误插、防松动措施。3.5.3插接件每个插接对接触电阻不应大丁0.112。3.5.4插接件的插拨次数应人于400饮。3.6绝缘耐压要求
3.6.1控制台的电源输入端子分别对箱体的绝缘电附用500V兆欧表测量，应符合下列规定：a）在试验的标准大气条件下，其绝缘电阻不应小于500M2；b）经40℃6d交变湿热试验后，其绝缘电阻不应小于1M2。3.6.2控制台的电源输入子分别与箱体之间在大气压力为90kPa以_1，试验漏电流为10mA时，成2
TB/T3126—2005
能承受交流正弦波50 Hz、有效值为1 (000 V的试验电压,历时1min,应无击穿、闪络现象,3.7可靠性，安全性要求
3.7.1控制台应采用高可靠性硬件，关键心子元器件应进行老化筛选后方可使用3.7,2控制台的控制机平-均无故障时间(MTEF)不附小于10h=3.8软件要求
控制机软件除系统使用的软件外，还应配备必要的诊断程序或检查程序，对于同一系列产品的教件应遵循系列化、标准化、模块化的原则。软件应有良好的开放性，程序应固化，易于升级，便于控制台的改造。
3.9电磁兼容与设备防护要求
3.9.1控制台机箱端口的射频电磁场辐射抗扰度、静电散电抗扰度准TB/T3073一2003中5.3规定的试验等级应达到A级
3.9.2控制台电源端口的射频场感应的传导扰扰度、电快速瞬变脉冲抗扰度，浪痛（冲击)抗扰度，电压暂降短时中断和电压变化抗扰度在TB/T3073一20035.5规定的试验等级应达到A级。3.9.3控制台地线端口的电快速瞬变脉冲群抗扰度在TB/T3073—203中5.6规定的试验等级应达到A级：
3.9.4控制台控制机、电源模块、电源和数据传输接口等设备均成置于金属机壳（控制台箱休）内。控制台箱体应设接地端子，并可靠接地。3.10其他要求
控制台其他要求应符合TB/T3022一2001规定、4试验方法
4.1绝缘电阻和绝缴耐压试验
本标准3.6,1a]绝缘电阻和3.6.2绝缘耐压试验应按TB/T[447.TB/T1148有关规定进行，4.2
交变湿热试验
本标准3.6，1b)交变滤热试验应接GB/T2423.4--1993有关规定进行.并符合下列规定：A）严酷等级：高温温度40亡，6d6）初始检测：按本标准要求对试验样品进行外观检查，对电气性能和机械性能进行检测。条件试验：将无包装，不通电的试验样品，在“准备使而”状态下，按其正常工作位登放人试验箱c
d）降温阶段：除最初15min相对湿度不低丁90%外，其余时间均应不低于95%，中间检测：在交变混热试验的最后一周期的低温、高湿阶段2h测试绝缘电组，应符合本标准e
3.6.1b)规定。
恢复：条件试验后，按GE/T2421一1999中5.4的规定，在试验籍中对试验样品进行2h的恢复处理恢复时间应从达到规定的恢复条件时算起。g）最后检测：恢复处理后，对试验样品进行外观检查和电气.机械性能检测及绝缘耐压试验，结果应符合初始检测条件，试验电压为原试验电压的75%。最后检测应在恢复阶段结束后立即进行，应先测虽对相对湿度最缴感的参数，全部参数的测量工作应在30min内完成，4.3低温试验
4.3.1低温试验按GH/T2423.1—2001进行，并应符合下列规定：a）低温试验方法：非激热试验样品低温试验：试验Ab，温度渐变：b）严酷程度：温度：-5七+3℃,验持续时间：16h；c）初始检测：按本标准要求对试验样品进行外观检查，对电气性能和机械性能行检测。4.3.2条件试验按下列规定进行：3
IR/T3126-2005
试验箱的温度为室温时将处于室温的样品在不包装、不通电、“准备使用”的状态下，按正常工作位置放入试验箱内：
b）将试验箱降渴，使试验箱及样品温度达到-5C；t）试验箱温度变化速率放不大于1/min（不超过5rin的平均值)：l）试验持续时间16h
4.3.3中间检测：在保温期间对试验样品进行外观、机械性能检验，应符合初始检测条件。检验应在试验箱中避行。
4.3.4恢复：在标准大气条件下恢复2h4.3.5最后检测：恢复处理后，对试验样品进行外观、电气和机械性能检验，应符合初始检测条件。4.4高温试验
4.4.1高温试验按GB/T2423.2--2001进行，非应符合下列规定：a）高温试验方法：非散热试验样品高溢试验：试验13b，温度渐变；严酷释度：温度+55±2t，试验持续时间16h：初始检测：按本标准要求对试验样品进行外观检查，对电气性能和机械性能进行检测。4.4.2条件试验接下列规定进行：试验箱的温度为室温时将处于室温的样品在不包装、不通电、“准备使用\的状态下，按正常工a
作位置放入试验箱内：
b）将试验箱死温，使试验箱及样品温度达到+55；试验箱温度变化速率不应大于1C/nin(不超过5nin的平均值)：d）试验持续时间：16h
4.4.3中间检测：在保温期间对试验样品进行外观、机械性能检验，应符合初始检测条件，检验应在试验箱中进行。
4.4.4恢复：在标准大气条件下恢复2h4.4.5最后检测，恢复处理后，对试验样品进行外观、电气和机械性能检验，应符合初始检测条件。4.5接触电阻测试
按钮接点的接触电阻测试按TB/T3022-2001中5.6的规定进行，批中按钮试电流为10mA，测试结果应符合本标准3.4.3规定。捕接件的接融电阻测试按TB/T3022一2001中5.6的规定进行，测试结果应符合本标准3.5.3的规定：4.6按钮寿命试验
按铆寿命试验在室温下按本标准3.4.4进行。当动作次数达到要求后，测按钮的机械特性和电气特性应符合本标推3.4.2和3.4.3的规定。4.7电磁兼容试验
电磁兼容试验按TB/T3073—2003中5.3.5.5和5.6规定进行，试验结果应符合本标准3.9.1、3.9.2.3.9.3的规定
4.日主备机切换时间测试
采用双踪示波器进行测试。在控制台正常工作状态下，将双踪示波器的两个探头分别接在A机和B机的工作指示灯上，按下控制台数面上的主备机切换按钮或人为使正在工作的主机故障（如拔掉卡机板）.观察示波器波形变化，读取时间t，该值即为主备机切换时间，如国1，测试5次，每次测得的主备机切换时间均应符合本标推3.3.7规定。4.9电源切换时间测试
采用示波器进行测试，将示波器接在电源输出端，按下控制台盘面上的电源转换按钮戴断开---路电源，观察示波器波形变化，读取由高电平开始变为低电平到由低电平开始变为高电平的时间1，该值即为电源切换时间，如图2。测试5次，每次测得的电源切换时间均应符合本标准3.3.8规定。4
4.10显示更新时间测试
A主机
图1主备机切换时间测试示意图
图 2 电源切换时间测试示意图时间
TB/T8126—2005
采用双踪示波器进行测试。在控制台正常工作状态下，将双踪示波器的一个探义接在主机接收数据顿指示灯上，将另一个探头接到被测显示器件的件端，观察示波器的波形变化，读取时间，该值即为显示更新时间，如图3测试5次.每次测得的显示更新时间均应符合本标准1.3.12规定。电压t
显示器件
4.11按钮邀来周期测试
图3显示更新时间测试示意图
一时间
采用示波器进行测试。在控制台正带工作状态下，将示被器接人任意一个按钮的接点,按下按钮并保持按钮一直处于按下状态，观察示波器波形变化,读取时间上,如图4。测试5次,计算出平均值,该平均值邸为按钮的邀采质期。按钮巡采期应符合本标准3.3.13规定。屯压下载标准就来标准下载网
图 4按钮巡采周期测试示意图
4. 12其他试验
本标准示做规定的试验方法按TB/T3022·-2001的规定，TB/T3126--2005
5检验规则
6.1出厂检验
5.1.1台控制台应经制造厂技术检验部门检验合格后方可出厂,应附有产品质量合楷证。5.1.2出厂检验的内容包括外观捡验和性能检验。5.1.3外观检验应符合本标推3.10的规定。5.1.4性能检验应符合本标准3.3.10、3.3.11、3.3.14、3.4.1,3.5.1、3.5.2、3.6.1s)、3.6.2、3.9.43.10的规定,检验时需要运行控制台测试软件。5.2需要复验时的试验
复验时的试验项日和试验方法与出厂检验相向，但其中绝缘耐压复验时的试验电压值应为原试验电压的75%，
5.3型式试验
5.3.1凡属下列情况之一者，应对控制台整机及元件进行型式试验：a）试制的新产品及老产品转厂生产时；h)
正式生产后如结构、材料、工艺较大改变,可能影啊产品性能时；c)
产品长期停产后，恢复生产时：d)
正常生产的产品，每三年进行一次：c）出现检验结果与上次型式试验有较大差异时；f）
国家质量监督机构提出进行型式试验的要求时。6.3.2
型式试验成检验本标准的全部要求5..3型式试验的样机由机壳、控制主机、电源.列译码驱动板和各种类型的单元模块组成，规格不小于横向10个单元，绒向10个单元。5.3.4进行型式试验的元件成从检验合格的批中随机抽取,按木标准5.3.3的规定组装成一台样机，按本标准的全部要求试验，
5.3.5型式试验采用计数抽样检验，应按GB/T2829一2002的有关规定进行，并应符合以下规定：a）判别水平:且；
不合格质量水平RQL=40；
c）抽样方案类：一饮抽样方案。5.3.6若不合格品数大于战等于不合格判定数，则型式试验不合格，制造厂应采取猎施，解决存在问题,直到型式试验合格为止。
5.3.7经过型式试验的样本，不应作为合格产品出！6标志、包装、运输、贴存
产品的标志、包装、运输、此存成符合TB/T3022一2001规定，6
