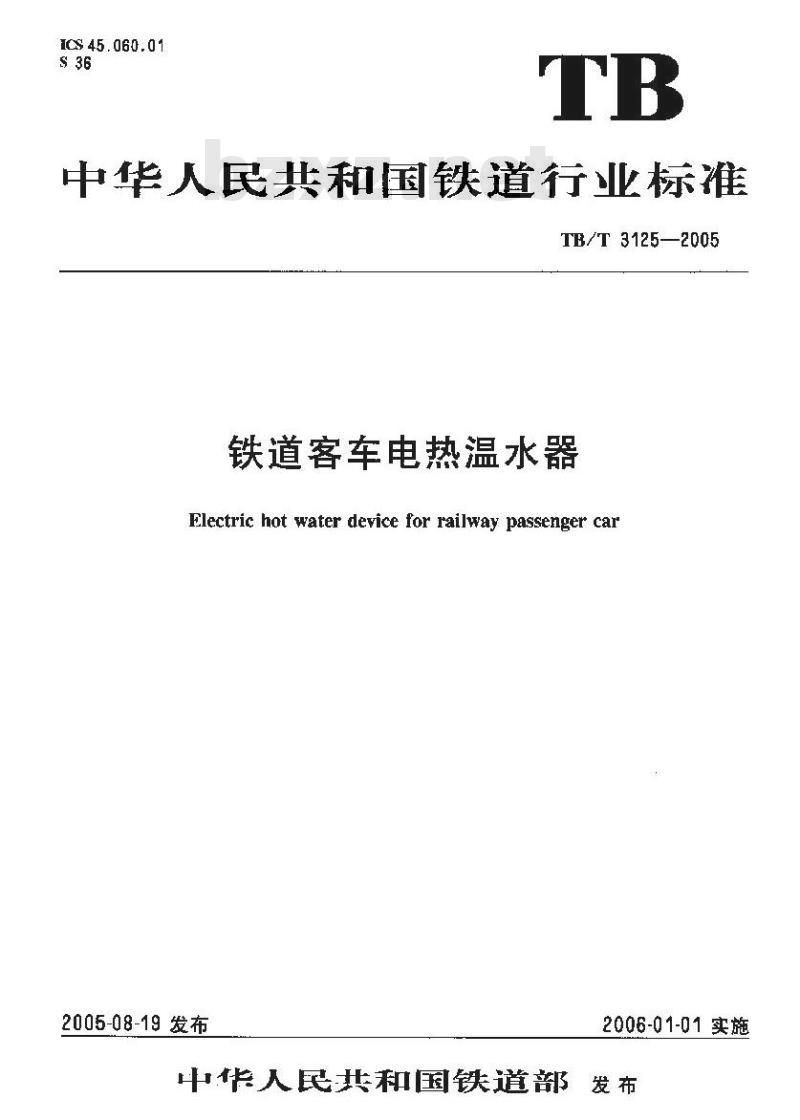

【铁路运输行业标准(TB)】 铁道客车电热温水器

ICS 45.060.01
中华人民共和国铁道行业标准
TB/T 3125—2005
铁道客车电热温水器
Electric hot water device for railway passenger car2005-08-19发布
2006-01-01实施
中华人民共和国铁道部发布

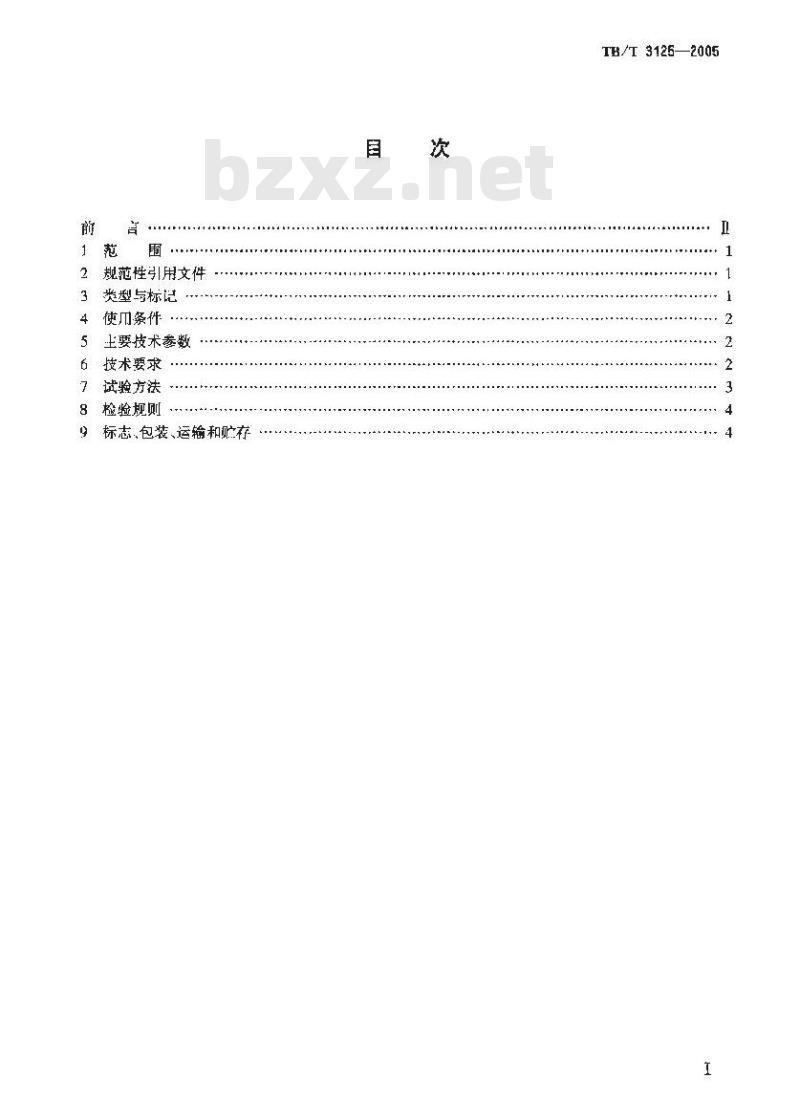

规范性引用文件
类型与标记
使用条件
主要技术参数
技术要求
试验方法
检验规则
标志、包装、运输和贮存
TB/T 3126—2005
TB/T3125—2005

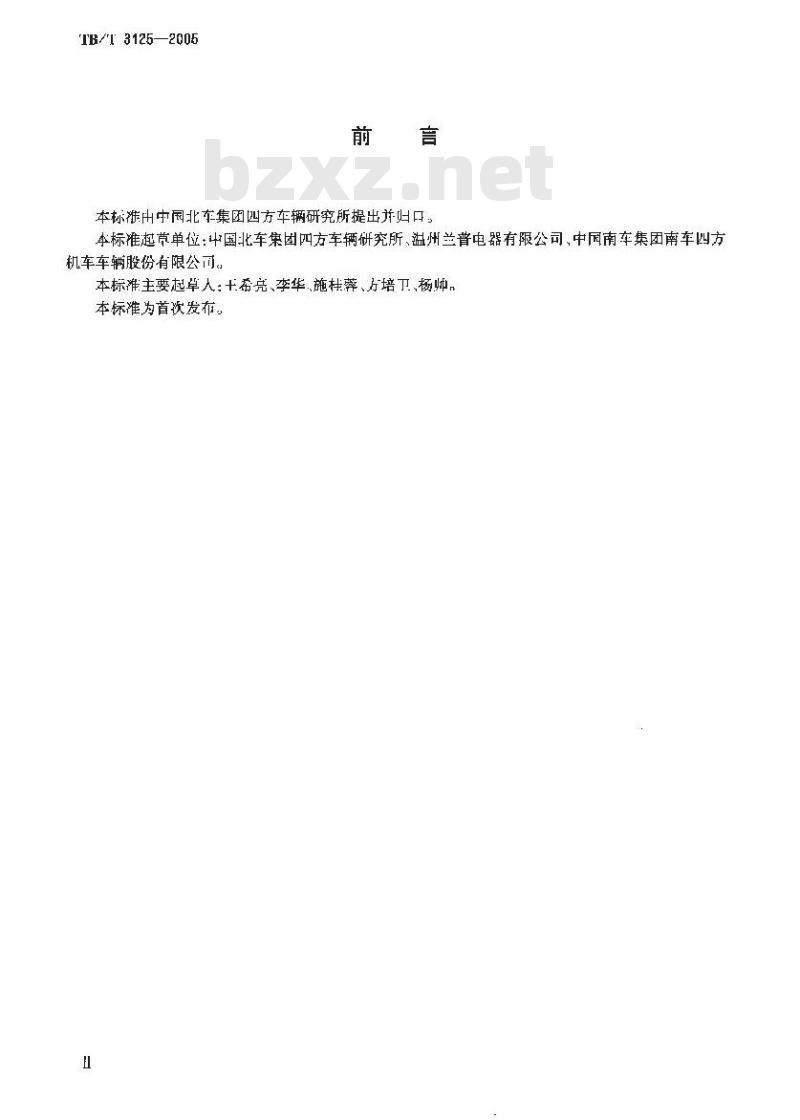

本标准出中国北车集团四方车辆研究所提出并归口本标准超草单位：中国北车集团四方车辆研究所、溢州兰普电器有限公司，中国南车集团南车四方机车车辆股份有限公司。
本标谁主要起草人：十希亮、李华施桂葬、方培卫、杨帅本标谁为首次发布，

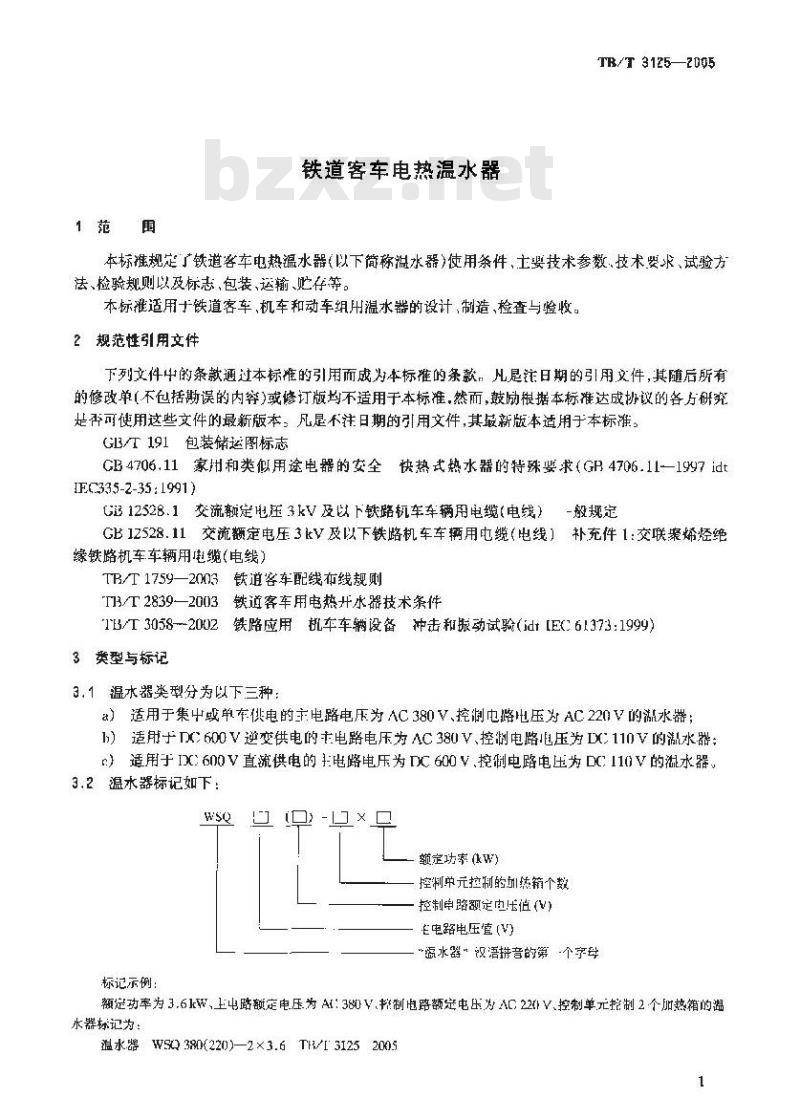

1范围
铁道客车电热温水器
TR/T3125—2005
本标准规定了铁道客车电热温水器（以下简称温水器）使用条件、土要技术参数、技术要求、试验方法、检验规则以及标志，包装、送输、贮存等。本标摊适用于铁道客车，机车和动车组用温水器的设计，制造、检查与验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款：凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究楚否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T191包装储运图标志
CB4706.11家用和类似用途电器的安全快热式热水器的特殊娶求（GB4706.111997idtIEC335-2-35: 1991)
G12528.1交流额定电压3kV及以下铁路机车车辆用电缆（电线）-毅规定GB12528.11交流额定电压3kV及以下铁路机车车辆用电缆（电线）补充件1：交联聚烯烃绝缘铁路机车车辆用电缆（电线）TB/T1759—2003铁道客车配线布线规则\T3/T2839—2003铁道客车用电热并水器技术条件1B/T3058--2002铁路应用机车车辆设备冲击和振动试验（idt[E61373:1999)3类型与标记
3.1温水器类型分为以下三种：
a）适用于集中或单车供电的主电路电压为AC380V、控制电路电压为AC220V的湖水器b）适用于DXC600V逆变供电的主电路电压为AC380V、控制电路电压为DC110V的水器：c）适用于IDC600V直流供电的电路电压为TC600V、控制电路电压为DC110V的溢水器3.2温水器标记如下：
标记示例：
-国×D
额定功率(K证）
控制单元控制的加热箱个数
控制电路额定电压值(V)
E电路电压萱(V)
“蕴水器”没语拼音的第“个字母额定功率为3.6kW、主出路额定电压为Ar:380V.择制电路额定电压为AC22V、控制单元挖制2个加热箱的温水器标记为：
温水器WSQ380(220)—2×3.6TRVr312520051
1B/T 3126—2006
使用条件

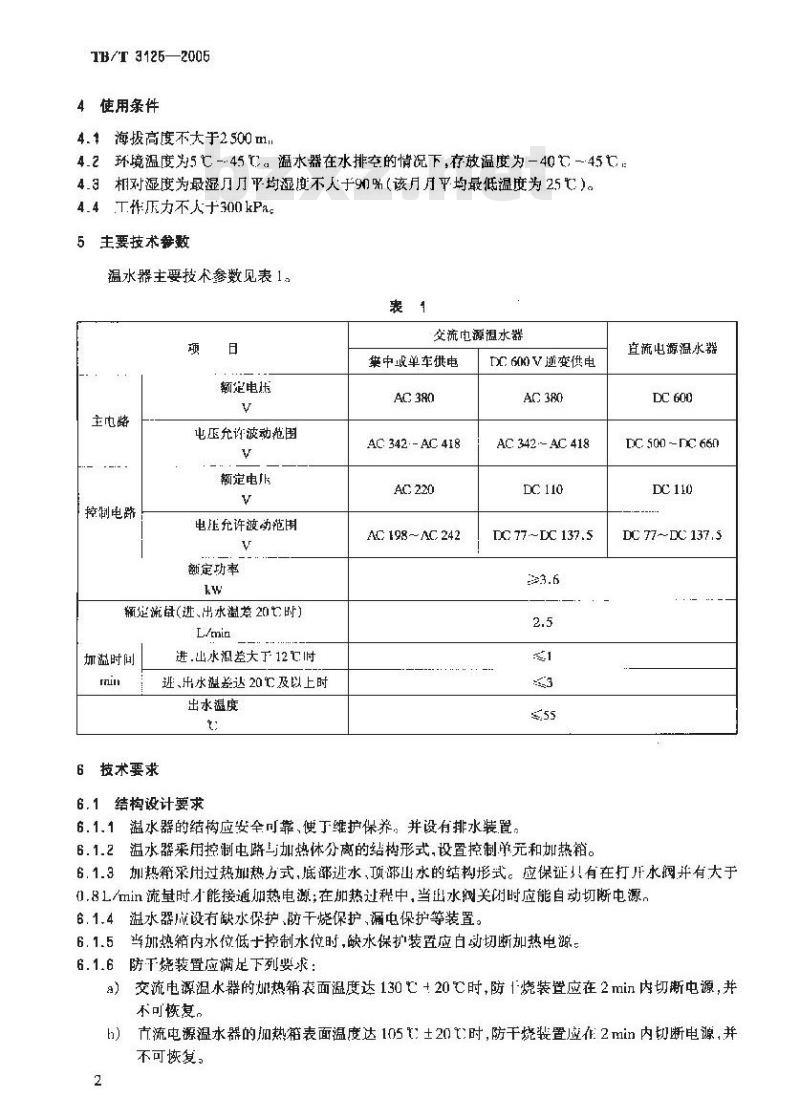

4.1海圾高度不大于2500m
4.2环境温度为5--45rα温水器在水排空的情况下,存放温度为-40-45t4.3相对湿度为最湿几月平均湿度不人于90%(该月月平均最低温度为25)。4.4作历力不人十300kPa
5主要技术参数
温水器主要技术参数见表1。
主电路
控制电路
额定电压
屯压允许波动范围
额定电
电正充许波动范围bzxz.net
额定功率
额定流盘（进、出水温差20七时）L/min
加溢时间
6技术要求
进,水温差大于12亡时
、出水温差达20C及以上时
出水温度
6.1结构设计要求
交流电源温水器
業中或单车供电
AC 380
AC 342: - AC 418
AC 220
AC 198- AC 242
[C60KV通变供电
AC: 342 AC 418
DC 110
DC 77.--DC 137. 5
6.1.1温水器的结构应安全可靠，便丁维护保养并设有排水装置。6.1.2温水器采用控制电路与加热体分离的结构形式，设置控制单元和热箱。直流电源温水器
DC 600
DC. 500 -DC 660
DC 110
DC 77 --DC 137.5
6.1.3加热箱采用过热加热方式，底部进水，项部出水的结构形式。应保证！有在打开水阀并有大于1.8L/min流量时才能接通卵热电源：在如热过程中，当出水润关闭时应能自动切断电源，6，1.4温水器成设有缺水保护、防干烧保护，漏中保护等装置。6.1.5
当加热箱内水位低于控制水位时，缺水保护装置应白动切断加热电源。防干烧装置应满足下列要求：
交流电源温水器的圳热箱衣面温度达130℃+20℃时，防1烧装置应在2min内切断电源，a）
不可恢复。
亢流电源温水器的加热箱表面温度达 105 r:±20 t:时,防干烧装置应作:2 min内切断电源,并h)
不可恢复，
6.2一般要求
TB/T 31252006
6.2.1加热箱壳体、内肥采用不锈钢材质（1Ct18Ni9Ti或不低丁其性能的材质）制造。焊缝应平直、均勾，整齐，无虚煤、漏焊、焊穿等缺陷。箱体表面应半整、光滑，无划痕等明显缺陷，6.2.2温水器配线布线应符合TR/T1759—2003的规定。6.2.3配电系统和挖制单元采用的导线应符合（GB12528.1和GB12528.11的规定，信号传输导线采用双绞屏蔽线。
6.2.4在1B/13058—2002规定的1类八级冲击振动试验工况下，涨水器应能1常工作、无拇坏。6.2.5电加热元件应采用不锈钢管：加热元件的正常使用寿命不少丁6000h。6.3电器性能要求
6.3.1温水器的安全性能应符含GH4706.11的规定：6.3.2温水器的加热箱壳体应设有接地端子，并有接地标志，接地电阻不大于0.1Q6.3.3温水器在工作状态下，泄漏电流不应大于0.5mA/kW6.3.4温水器漏电保护装置的漏电保护动作值，交流不大于30mA，直流不人于10mA.动作时间不大Fisa
6.3.5温水器王回路绝缘电阻值应达到：a）：冷态时不应小于50Ma；
热态时不应小于20M0（断电30内测量）。6.3.6温水器控制回路绝缘电阻值不应小于50Mg温水器加热元件绝缘电阻值应满足下列要求：6.3.7
a）冷态时不应小于200M；
b）热态时不应小于50Mn(断电30内测最)6.3.8水位电极在水箱注满水后再排空时，两电极间的绝缘电阻值不减小于0.3MQ温水器整机和加热元件介电强度在下列条件下应无士穿、闪络现象：6.3.9
AC380V集中或单车供电温水器在AC1500V.50IIz状态下，历时1min；a)
b）DC600V逆变供电、DC600V直接供电温水器，主电路在AC:2500V、50Hz状态下，历时I minn
7试验方法
7.1电压波动试验
用调压器使电源电压在规定范围内变化时，观察温水器是否止常工作。7.2出水流量试验
将出水和进水的温差控制在20t土1七，测量出水流鼠，7.3加热时间试验
使温水器加热箱内温度与进水温度杆向，将山水流量调至2.5L/min，然后接通电源，测量出水与进水的温度差和加热时问显否满足表1的规定。7.4水温控制试验
人为控制加热，在温水器出水温度达5>±5r时，检查水温控制器足否停止加热。7.5阀门控制试验
7.5.1打开温水器出水阀，当出水鼠大丁0.8L/min时，检查如热电源是否白动接通。7.5.2接通温水器加热电源，在加热过程中关闭出水阀，检查加热电源是否白动切断。7.6缺水保护试验
在温水器正带工作时，短接流量开关的两根导线，关闭进、出水阀，使温水器仍处丁加热状态；打开排水阀，待水排出后，检查温水器是否停止加热：3
TB/T 3125-—2005
7.7防干烧保护试验
防于烧保护试验按下列方法进行：a）交流电源温水器使流量开关，缺水保护装置和温度控制功能失效，当加热箱表面温度达130土20T时，检查防1烧保扩装置是否在2min内动作，自动切断加热电源，并不可恢复，6）直流电源温水器使流量开关、缺水保护装置和温度控制功能失效，当加热箱表面温度达105t土20时，检查防干烧保护装置是否在2nin内动作、自动切断加热电源，并不可恢复。7.B水压试验
溢水器在450kFa水压下保持5min，检查各处是否渗漏。7.9冲击、振动试验
温水器的冲击、振动试验按TB3058一2002规定的1类A级试验工况进行。7.10泄漏电流试验
泄漏电流试验方法按1B/T2839—2003中6.11进行7.11漏电保护试验
模拟滞电工况，检漏电保护装置动作是否正常。7.12绝缘电阻检验
绝缘电阻值.对于DC600V逆变供电利DC600V直接供电的温水器土电路用1000V级兆欧表测鼠，其他用500V级兆欧丧测量，冷态绝缘电阻值在非工作状态下测盘热态绝缘电阻值在断电后30s内测载测壁控制回路绝缘电阻时,庞拆除电了线路。7.13介电强度检验
在流水器的带电部件与非带电金属壳体之间施加电压，开始测试时，施加的也正不应人下额定电压的一半，然后逐渐升至6.3.7的规起值，历时1min8检验规则
8.1出厂检验
出厂检验按5.6.1.3-6.1.5.6.2.1~6.2.3、6.3.3~6.3.9的要求进行。对合格品签发出厂检验合格证，其内容划下：
a}制造厂名称或商标；
6）山厂年月；
c）检查人员姓名或代号：
d）合格印章。
B.2型式检验
8.2.1型式检验项日为本标推4、5和6中所有项具。8.2.2有下列情况之-一时应进行型式检验：a）
新产品定型时；
设计、工艺、材料有重人改变时：6
停1年以上，再恢复生产时；
d)正常生产每2年一次。
9标志、包装、运输和贮存
9. 1 标志
9.1.1温水器应有产品铭牌，锦牌上有如下标志：a）产品名称及刑号；
b)额定电压；
c）额定功率；
d）出厂编号；
c）出厂日期；
f）制造单位名称或商标。
TB/T 3125—2005
9.1.2在温水器适当部位应设有供永久性检修及更换电热管等操作而的电气原理图。9.1.3温水器的加热元件应电压、功率，生产厂、生产日期等水久性标志，9.2包装
9.2.1温水器用塑料袋封装后放人包装箱内，并衬以防振材料。温水器与包装箱之问应固定，以防运掩过程中发生弹动或础撞
9.2.2包装箱外衣面应标有产品名称，型号、数量，毛重，制避」、箱体尺寸等。同时还应有防潮、小心轻放划勿倒置标志和字样，其标志应符(GB191的规定。9.2.3温水器出厂时，包装箱内碰带有下划文件，并封存在塑料裂为：A）产品合格证；
b）装箱清单；
c）使用维护说明伤。
9.3运输
运输过程中，温水器包装箱应固定牢固，防重物压和倒置。9.4 败存
温水器贮存地点应整洁，通风、于燥、无腐蚀性介质等。5
