【铁路运输行业标准(TB)】 装载加固材料和装置 第3部分:铁泥塑料挡

ICS03.220.30
中华人民共和国铁道行业标准
TB/T 3079.3—2005
装载加固材料和装置
第3部分：铁泥塑料挡
Material and Device for Loading and Securing Freight-Part 3:Block of Synthetics of Jron and Plasti2005-08-19发布
2006-01-01实施
中华人民共和国铁道部发布

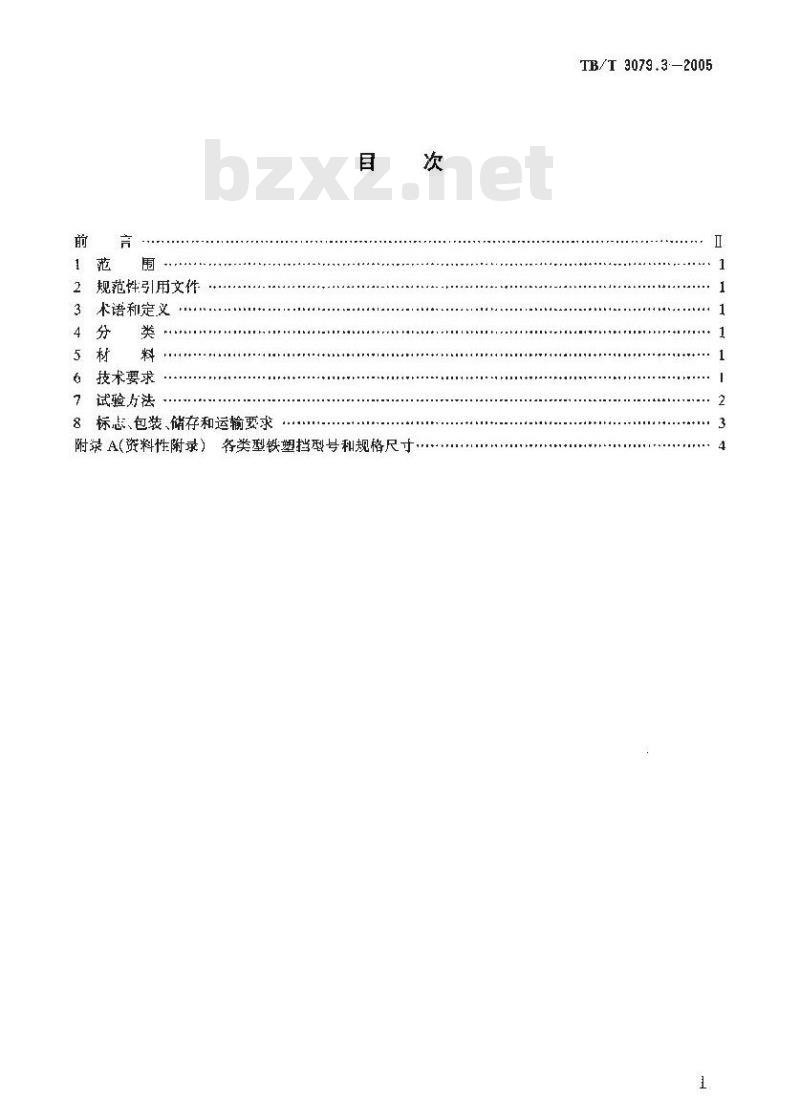

2规范性引用文件
3术语和定义
4分类
5材料
6技术要求
7试验力法
8标患、包装、储存和运输要求
附录A（资料性附录）备类型铁塑挡型号和规格尺寸：TB/T 3079.3-2005
TB/T 3079.3—2006

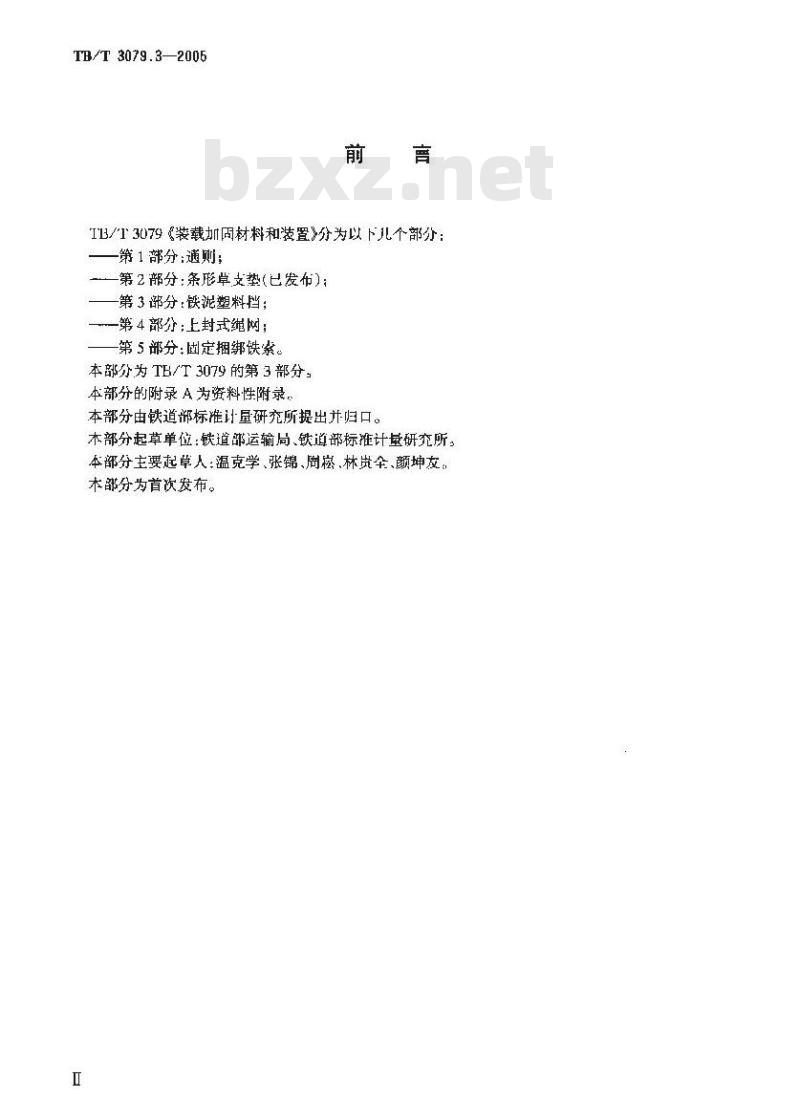

IB/13079《装载加固材料和装置》分为以下儿个部分：一第1部分：通则；
—第2部分：条形草支垫(已发布)：第3部分：铁泥塑料挡；
一第4部分;上封式绳网；
第5部分：固定捆绑铁索。
本部分为TB/T3079的第3部分
本部分的附录A为资料性附录，
本部分由铁道部标准计量研充所提出并归口。本部分起草单位：铁道部运输局、铁道部标准计基研究所。本部分主要起草人：温克学、张锦、周崧、林贵全、颜坤友本部分为首次发布。

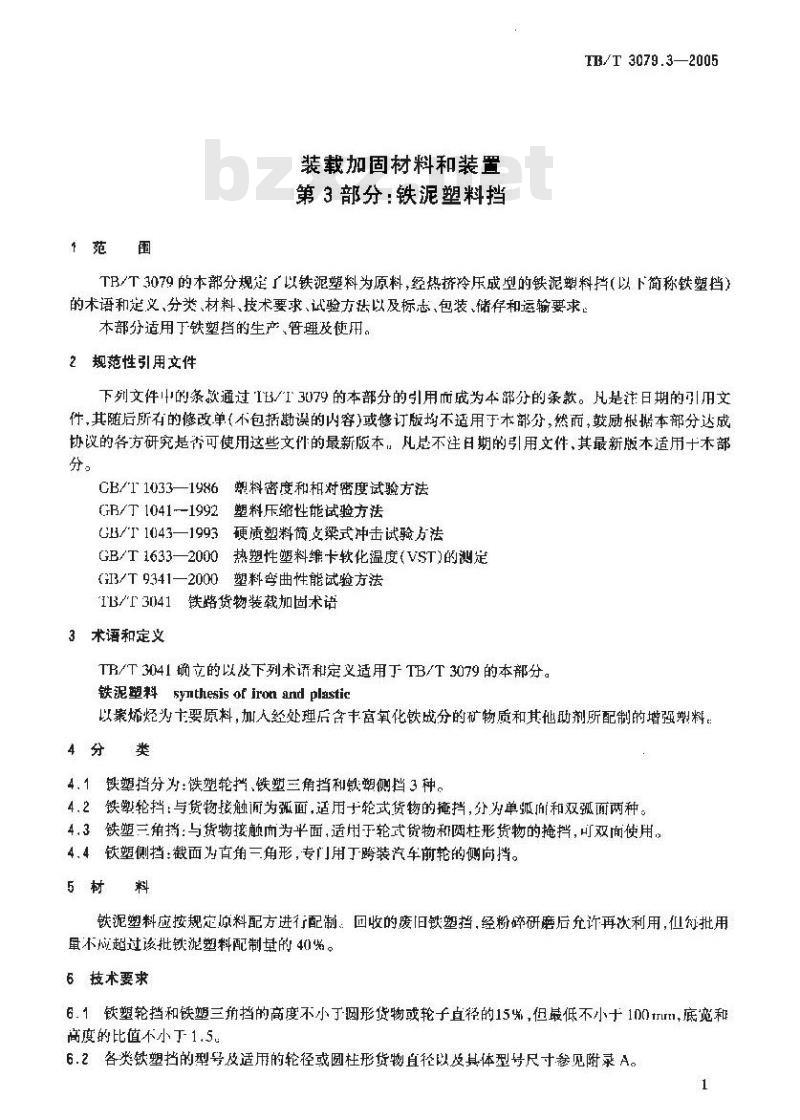

1范围
装载加固材料和装置
第3部分：铁泥塑料挡
TB/T3079.3—2005
TB/T3079的本部分规定了以铁泥塑料为原料，经热挤冷乐成型的铁泥塑料挡（以下简称铁塑挡）的术语和定义、分类、材料、技术要求、试验方法以及标志、包装、储存和运输要求本部分适用丁铁塑档的生产、管理及使用。2规范性引用文件
下列文件的条款通过B/I3079的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用十木部分。
CB/T1033—1986塑料密度和相对密度试验方法GB/T1041-1992塑料压缩性能试验方法GB/T1043—1993硬质塑料简支梁式冲击试验方法GB/T1633—2000热塑性塑料维卡软化温度（VST)的测定(GI3/T9341—2000塑料弯曲性能试验方法IB/T3041铁路货物装载加固术语3术语和定义
TR/T3041确立的以及下列术语和定义适用于TB/T3079的本部分。铁泥塑料synthesis of iron arid plastic以案烯烃为士要原料，加人经处理后含丰富氧化铁成分的矿物质和其他助剂所配制的增强塑料：4分类
4.1铁塑挡分为：铁塑轮挡、铁塑三角挡和款塑侧挡3种。4.2铁塑轮挡：与货物接触而为弧面，适用轮式货物的掩挡，分为单弧而和双孤面两种。4.3铁塑三角挡：与货物接触而为平面，适用于轮式货物和圆柱形货物的掩挡，可双使用。4.4铁塑侧挡：截面为直角三角形，专门用丁跨装汽车前轮的侧向挡。5材料
铁泥塑料应按规定原料配方进行配制。回收的废旧钦塑挡，经粉碎研磨后允许再次利用，位彻批用量不应超过该批铁泥塑料配制量的40%。6技术要求
6.1铁塑轮挡和铁塑三角挡的高度不小于圆形货物或轮子直径的15%，但最低不小十100trur,底宽和高度的比值不小丁1.5
6.2各类铁塑挡的型号及适用的轮径或圆柱形货物直径以及其体型号尺寸参见附录A。1

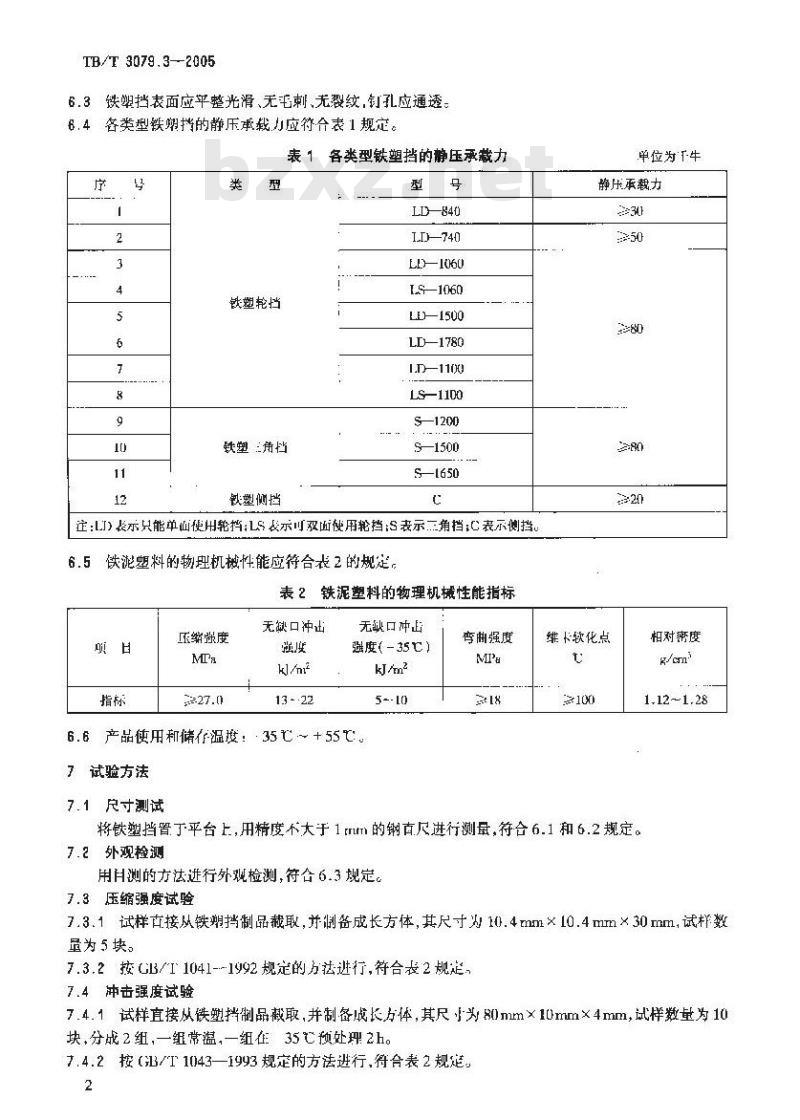

TB/T3079.3—-2005
6.3铁塑挡表面应平整光滑、无毛刺、无裂纹，钉孔应通透6.4各类型铁嘲挡的静压承载力应衍合表1规定。表1各类型铁塑挡的静压承载力
铁塑轮挡
铁塑三角挡
敏例挡
LD—840
LI-740
LL-106U
LS—1060
LD-1500
LD—1780
LD-1100
LS—11D0免费标准下载网bzxz
S—1200
S—1500
S-1650
注：LI)丧示只能单山使用轮挡;LS&示可双面使用轮挡:S表示三角档;C表示侧挡。6.5铁泌塑料的物理机械性能应符合表2的规定。表2铁泥塑料的物理机械性能指标日
压缩强度
无缺口冲出
13-·22
无缺口冲击
强度(-35）
6.6产品使用和储存温度：35～+55℃7试验方法
7.1尺寸测试
弯曲强度
MP’a
单位为{牛
静承载力
继卡软化点
将铁塑挡置于平台上,用精度不大于1 rum的钢直尺进行测最,符合6.1 和6.2规定。7.2外观检测
用月测的方法进行外观检测，符合6.3规定。7.3压缩强度试验
相对密度
g/cmns
1.12~1.28
7.3.1试样古接从铁塑挡制品裁取,并测备成长方体,其尺寸为 10.4mm×10.4mm×30mm,试样数量为5块。
7.3,2按GB/I 1041-1992规定的方法进行,符合表2规,7.4冲击强度试验
7.4.1试样直接从铁塑挡制品载取，并制备成长方体，其尺为80m×10mm×4mm，试样数量为10块,分成2组,一组常蕴,一组在35 亡预处理2h。7.4.2按（B/I1043—1993规定的方法进行，符合表2规楚2
7.5弯曲强度试验
TB/T3079.3—2005
7.5.1试样直接从铁塑挡制品截取，并制备成长方体，其尺寸为100mm×10mm×4mm，试样数量为5块。
7.5.2按GI3/T9341—2000规定的方法进行，符合表2规定：76相对密度试验
7.6.1试样吉接从钦塑挡制品截取，并将试样制成质革为1%--5g的样块5块。7.6.2按（/T1033一1986规定的万法进行，符合表2规定。7.7静压力试验
将铁塑挡在+55忆下预处理12h,取出后5min内置下专用夹只上，使其受力部位与模拟轮胎踏面或圆杜面的垫块相吻合，然后进行加压至表1规定的压力值，试样不压塌且表面没有明显的软化变形痕迹。
7.8维卡软化点试验
7.8.1 试样直接从铁塑挡制品截取,并制备成长方体,其尺寸为 10 nm×10 mm× 4mm,试样数量为 S块。
7.8.2按GR/T1633—2000规的方法选行，符合表2规定8标志，包装，储存和运输要求
8.1产品应标注名称，型号及厂名，8.2按用户需要包装，并附上产品合格证，标明生产日期和检验员代号。8.3成分类存放稳固码，不宜露天存放。8.4运输过程中应避免机损伤和任意丢。3
TB/T3079.3—2005
铁塑轮挡型号
附录A
【资料性附录
各类型铁塑挡型号和规格尺寸
铁塑轮挡型号、尺寸与公差及适用的轮径长度
LD—840
[D—106
LS—1060
LD—1500
LD-1750
LD-1100
LS-10U
铁塑三角挡型号
S--1200
$-1300
9-1650
铁塑侧挡型号
168±2
213 12
200 ±2
410±3
35门±3
350±3
410±2
410±2
(uritn)
400 ±2
192 ±2
212 ±2
290 ±2
240±2
350 ±2
405 ± 2
255±3
255±3
钉孔数量
铁塑三角挡型号、尺寸与公差及适用的轮径宽度
375±2
表A,3
(mm)）
钉孔数敏
铁塑剿挡型号及尺寸公差
钉孔数量
适用轮径
适用轮径或
圆柱体直径
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
