【铁路运输行业标准(TB)】 装载加固材料和装置 第4部分:上封式绳网

ICS03.220.30
中华人民共和国铁道行业标准
TB/T3079.4—2005
装载加固材料和装置
第4部分：上封式绳网
Material and Device for Loading and Securing Freight-Part 4: Top Tie Nets
2005-08-19发布
2006-01-01实施
中华人民共和国铁道部发布
规范性引用文件
术语和定义
技术要求
试验方法
包装、标志及储存
TB/T3079.4—2005
++++++
TB/T3079.4—2005

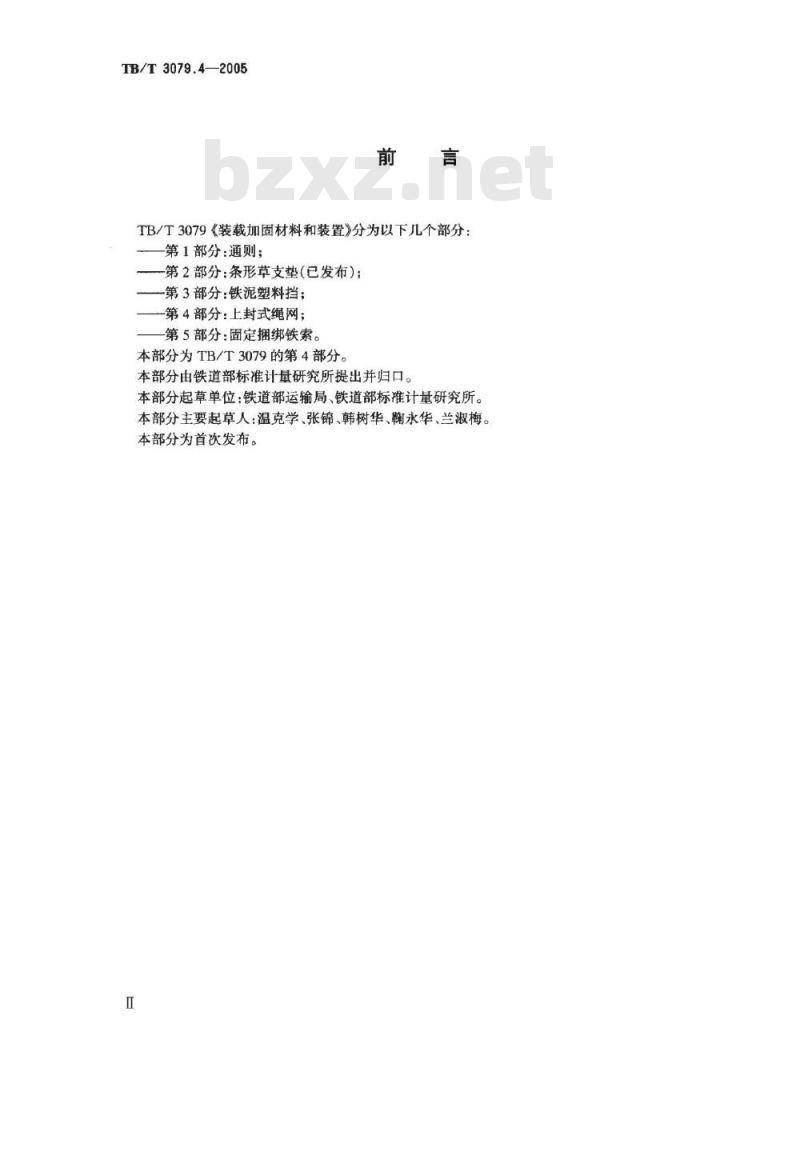

TB/T3079《装载加固材料和装置》分为以下几个部分第1部分：通则；
-第2部分：条形草支垫(已发布)；-第3部分：铁泥塑料挡；
-第4部分：上封式绳网；
第5部分：固定捆绑铁索。
本部分为TB/T3079的第4部分。
本部分由铁道部标准计量研究所提出并归口。本部分起草单位：铁道部运输局、铁道部标准计量研究所。本部分主要起草人：温克学、张锦、韩树华、瀚永华、兰淑梅。本部分为首次发布。
1范围
装载加固材料和装置wwW.bzxz.Net
第4部分：上封式绳网
TB/T3079.4—2005
TB/T3079的本部分规定了铁路货物装载加固用上封式绳网的术语和定义、技术要求、试验方法以及包装、标志及储存等。
本部分适用于上封式绳网的生产、管理及使用。2规范性引用文件
下列文件中的条款通过TB/T3079的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
TB/T3041铁路货物装载加固术语3术语和定义
TB/T3041确立的以及下列术语和定义适用于TB/T3079的本部分。上封式绳网toptienets
防止成件包装货物审动、倒塌、坠落，使超出车体的货物成为相对整体的捆绑加固用网。4技术要求
4.1结构及规格尺寸
4.1.1上封式绳网结构见图1和图2。单位为毫米
≤10.000
外围筋
中心网
横向网筋
中心网
纵向网筋

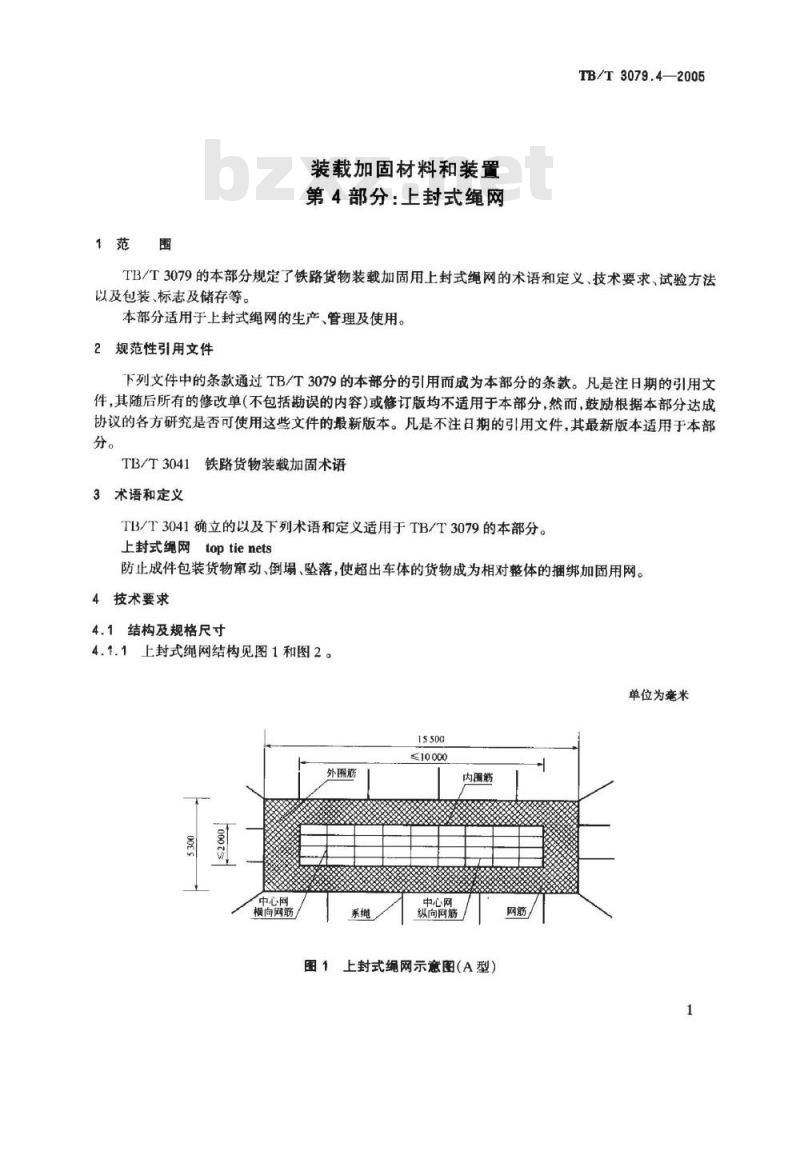

图1上封式绳网示意图（A型）
TB/T3079.4--2005
规格尺寸见表1。
A型15300~15700
B型14300~14700
5700~5900

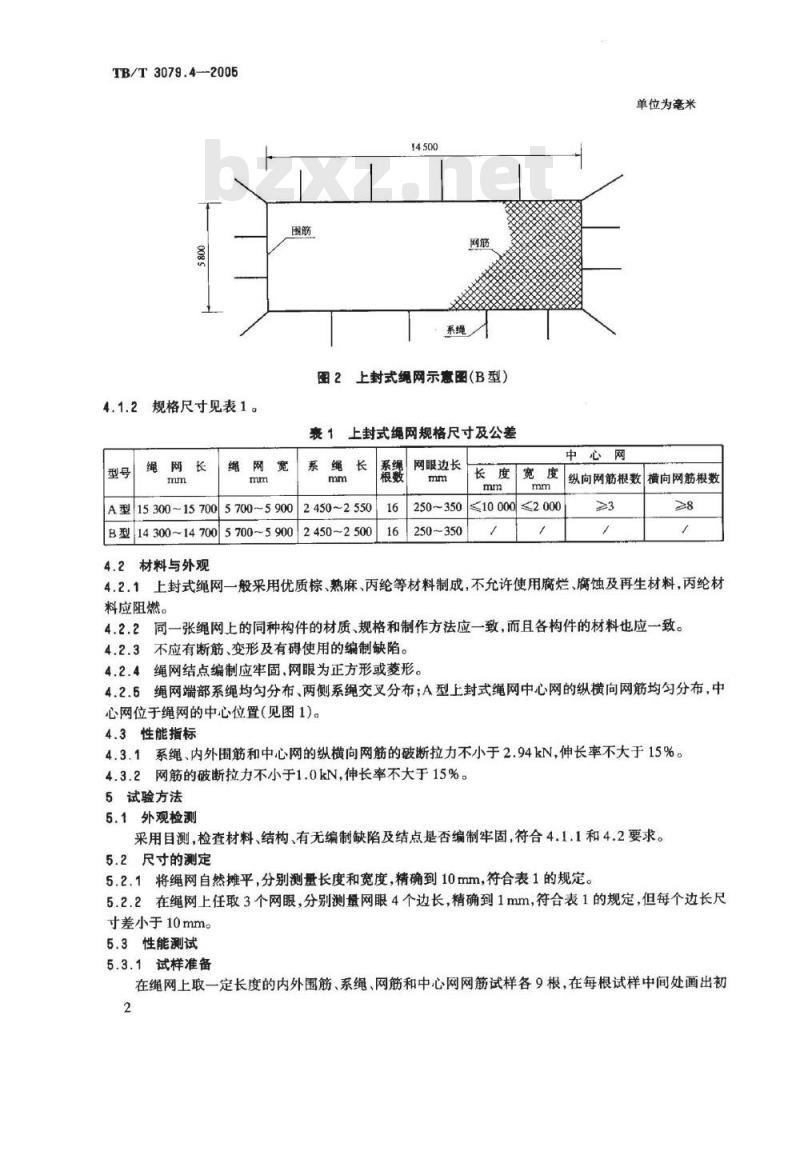

图2上封式绳网示惠图（B型）
上封式绳网规格尺寸及公差
2450~2550
2450-2500
网眼边长
中心网
单位为旁米
纵向网筋根数 横向网筋根数
≤2000
250~350
250~350
4.2材料与外观
4.2.1上封式绳网一般采用优质棕、熟麻、丙纶等材料制成，不允许使用腐烂、腐蚀及再生材料，丙纶材料应阻燃。
4.2.2同一张绳网上的同种构件的材质、规格和制作方法应一致，而且各构件的材料也应一致。4.2.3不应有断筋、变形及有碍使用的编制缺陷。4.2.4绳网结点编制应牢固，网眼为正方形或菱形。4.2.5绳网端部系绳均匀分布、两侧系绳交叉分布；A型上封式绳网中心网的纵横向网筋均匀分布，中心网位于绳网的中心位置(见图1)。4.3性能指标
4.3.1系绳、内外围筋和中心网的纵横向网筋的破断拉力不小于2.94kN，伸长率不大于15%。4.3.2网筋的破断拉力不小于1.0kN，伸长率不大于15%。5试验方法
5.1外观检测
采用目测，检查材料、结构、有无编制缺陷及结点是否编制牢固，符合4.1.1和4.2要求。5.2尺寸的测定
5.2.1将绳网自然摊平，分别测量长度和宽度，精确到10mm，符合表1的规定。5.2.2在绳网上任取3个网眼，分别测量网眼4个边长，精确到1mm，符合表1的规定，但每个边长尺寸差小于10mm。
5.3性能测试
5.3.1试样准备
在绳网上取一定长度的内外围筋、系绳、网筋和中心网网筋试样各9根，在每根试样中间处画出初2
始标线间距Lo。
5.3.2试样预处理
TB/T3079.4—2005
将试样分成3组，一组用于在常温下试验，另外两组分别在-30℃和+60℃的温度下预处理5h，然后进行伸长率和破断拉力测试。经过预处理的试样应在5min之内开始试验。5.3.3伸长率测试
将试样在拉伸试验机上以100mm/min速度进行拉伸，当负荷达到标准破断拉力值的80%时，测出标线的间距，取3个样品的平均值。伸长率可由下式算出：伸长率（%）=［（L-Lo)/Lo]×100%式中：
L---80%破断拉力时的标线间距，单位为毫米（mm）；Lo初始标线间距，取值100mm。
5.3.4破断拉力测试
测量完伸长率之后，继续以100mm/min拉伸至拉断，测出其破断拉力，取3个样品的平均值。包装、标志及储存
6.1产品包装及标志
包装可采用纸箱、编织袋等，并内附产品说明书。包装上应有以下标志：a）产品名称及分类标记；
b）制造厂名、厂址；
c）商标；
d）制造日期或生产批号；
e）有效期限；
数量、毛重、净重和体积；
g）其他。
2产品储存时间
产品储存时间超过2年，应经检验合格后方准使用。3
中华人民共和国
铁道行业标准
装载加固材料和装置第4部分：上封式绳网Material and Device for Loading and Securing FreightPart 4: Top Tie Nets
TB/T3079.4—2005
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174北京市兴顺印刷厂印刷
版权专有便权必究
开本：880mm×1230mm1/16
印张：0.5
2005年11月第1版
字数：6千字
2005年11月第1次印刷
