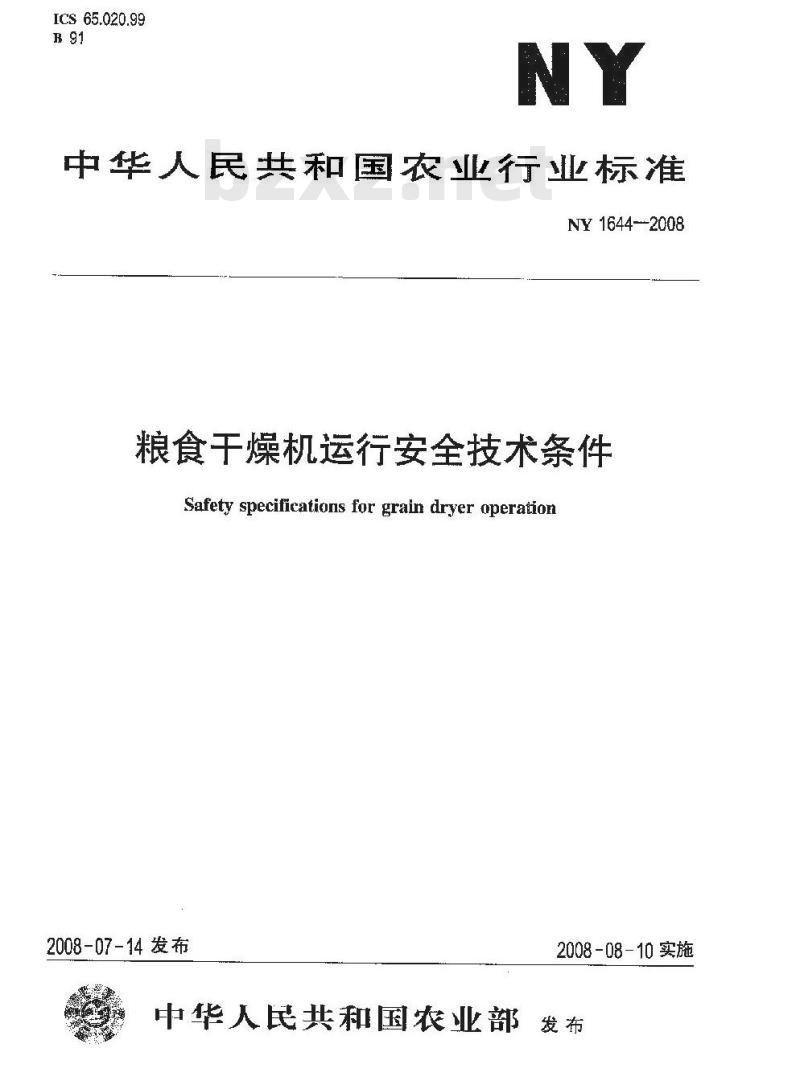

【农业行业标准(NY)】 粮食干燥机运行安全技术条件

ICS 65.020.99
中华人民共和国农业行业标准
NY 1644--2008
粮食于燥机运行安全技术条件
Safety specifications for grain dryer operatior2008-07-14发布
2008-08-10实施
中华人民共和国农业部发布

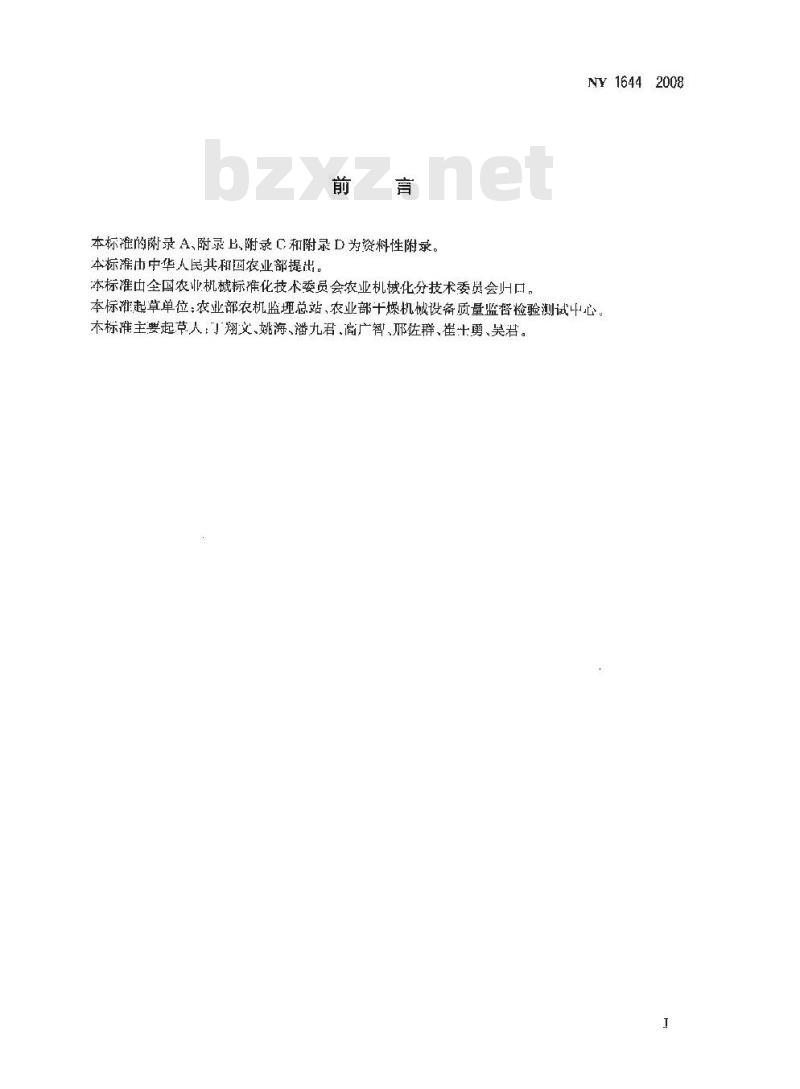

本标准的附录A、附录B、附录C和附录D为资料性附录。本标浦由中华人民共租国农业部提出。本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。NY16442008
本标雅起草单位：农业部农机监理总站、农业部十爆机械设备质量监督检验测试中心本标主要起节人：」翘文、姚海、潘九君、高广智、那佐群、崔士勇、吴君。1

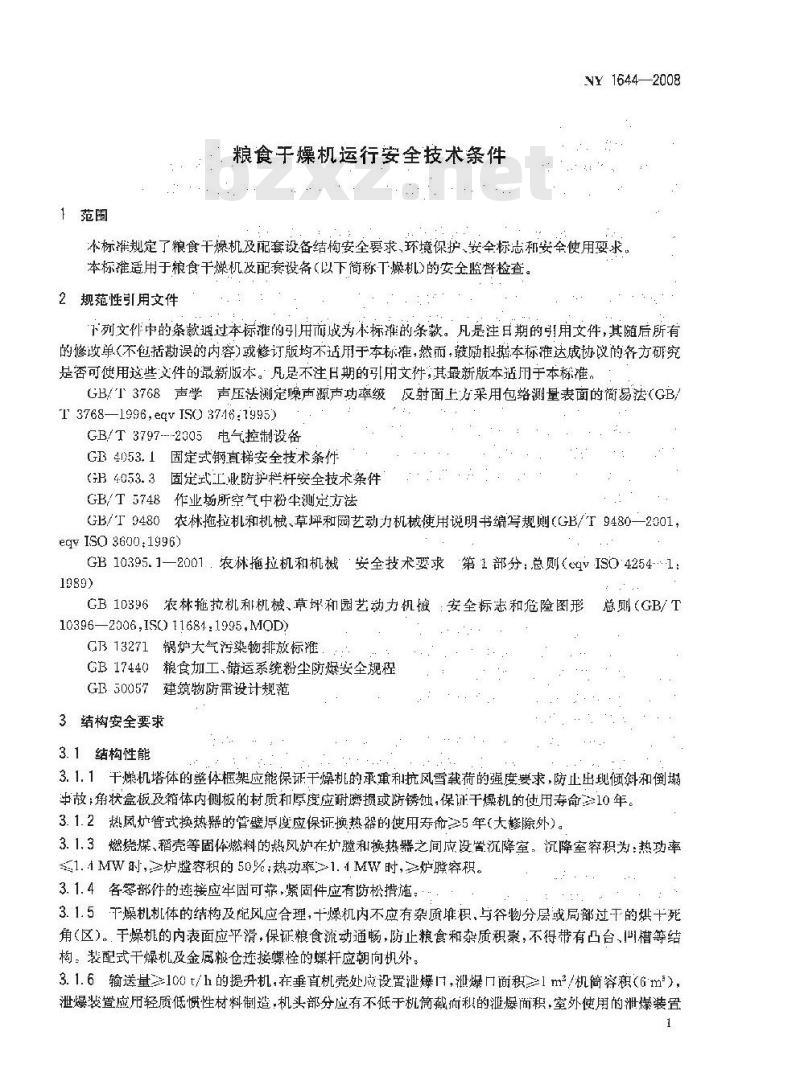

http://foodmate.net1范围
粮食于燥机运行安全技术条件
NY 1644—2008
本标准规定了粮食干燥机及配套设备结构安全要求，环境保护、安全标志和安全使用要求本标准适用于粮食干燥机及配套设备(以下简称下燥机>的安全监替检查。2规范性引用文件
下列文件中的条款通过本标推的引用而成为不标推的条款。凡是注日期的引用文件，其随后所有的修政单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡足不注日期的引用文件其最新版本适用于本标准。GB/T3768声学声压法测定噪声源声功率缀反射面上方采用包路测量表面的简易法（GB/T3768—1996,eqvISO3746:1995)GB/T3797---2005电气控制设备
GB 4053.1固定式钢直梯安全技术条件（B4053.3固定式工业防护栏杆安全技术条件GB/T5748作业场所空气中粉尘测定方法GB/T9480农林拖拉机和机械、草坪和阅艺动力机械使用说明书缩写规则（GE/T9480-2001，eqy ISO 3600:1996)
GB10395.1-2001：农林拖拉机和机裁安全技术要求第1部分：总则（eqVISO42541：1989)
GB 10396
农林拖拉机和机械、草圳和园艺动力机械安全标志和危险图形10396—2006,IS) 11684:1995,MOD)GB13271锅炉大气污染物排放标准GB17440粮食加工、储运系统粉尘防爆安全规程GB50057建筑物防雷设计规范
3结构安全要求
3.1结构性能
总则（GB/T
3.1.1干燥机塔体的整体栖架应能保证干燥机的承重和抗风雪载荷的强度要求，防止出现倾斜和倒塌手故：角状盒板及箱体内侧板的材质和厚度应耐磨损或防锈蚀，保证干燥机的使用寿命10年。3.1.2热风扩管式换热器的管壁厚度应保证换热器的使用寿命含5年（大修除外）。3.1.3燃烧煤、稻壳等固体燃料的热风炉在炉膛和换热器之间应设宵沉降室。沉降室容积为：热功率1.4MW时，2炉膛容积的50%热功率≥1.1MW时，三炉膜容积。3.1.4各零部件的连接应牢固可靠，紧固件应有防松措施：3.1.5下燥机机体的结构及配风应合理，十燥机内不应有杂质雄积，与谷物分层或局部过干的烘十死角（区）。于燥机的内表面应平滑，保证粮食流动通畅，防止粮食和杂质积聚，不得带有凸台、叫槽等结构：配式干燥机及金底粮仓连接螺栓的螺杆应朝向机外：3.1.6输送量=100t/h的提升机，在垂直机壳处应设置泄爆口，泄爆口面积=1m/机筒容积（6m），泄爆装置应用轻质低惯性材料制造，机头部分应有不低于机筒载而积的泄爆而积，室外使用的滑爆装置1
h
NY 1644—2008

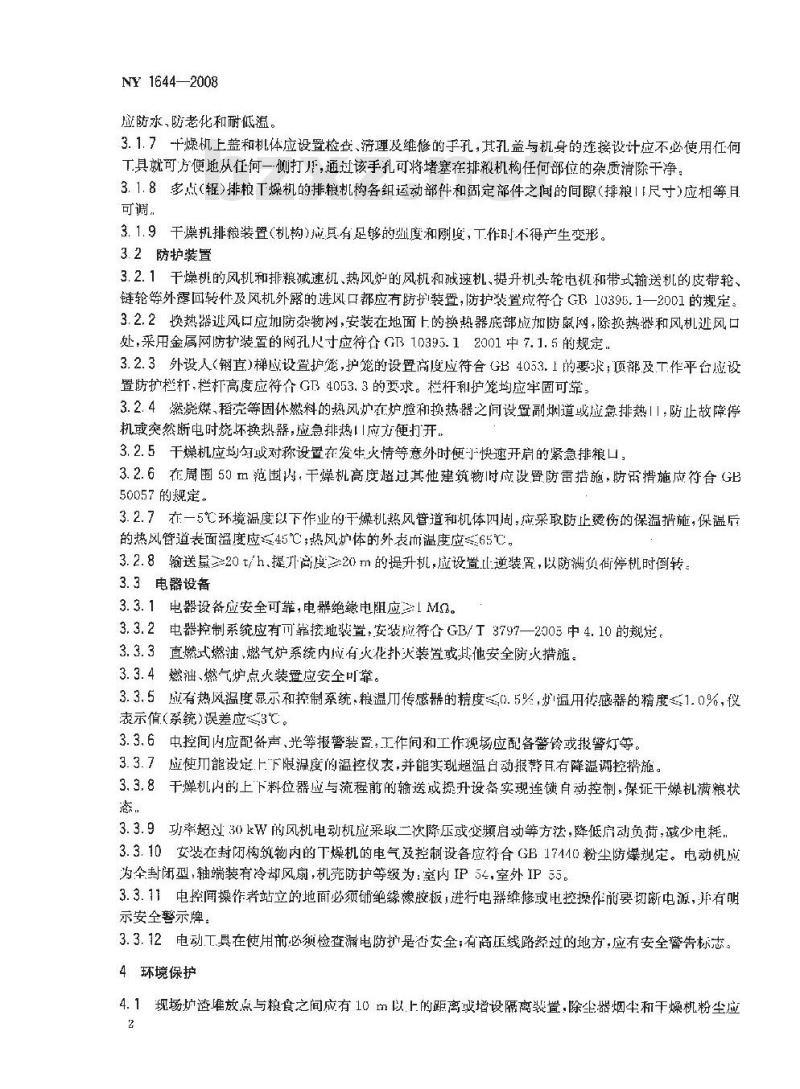

膨防水，防老化和耐低温。
3.1.7燥机上盖和机体应设置检查、理及维修的于孔，其孔盖与机身的连接设计应不必使用任何工具就可方便地从任何一侧打，通过该手孔可将堵塞在排凝机构任何部位的杂质清除干净，3.1.8多点（辑)排粮T燥机的排粮机构各组运动部件和固定部件之闻的间隙（排粮1尺寸)应相等月可谢。
3.1.9干燥机排粮装置（机构)城真有足够的滥度和刚度，T作时不得产生变形。3.2防护装置
3.2.1干燥机的风机和排粮减速机、热风炉的风机和减速机、提升机头轮电机和带式输送机的皮带轮、链轮等外露回转件及风机外露的进风口都应有防护装置，防护装置应符合GB10395.1一2001的规定。3.2.2换热器迹风口应加防杂物网，安装在地面上的换热器底部放加防鼠网，除换热器和风机迹风口处，采用金属网防扩装置的网孔尺寸应符合GB10395.12001中7.1.5的规定，3.2.3外设人（钢直)梯应设置护，护笼的设置高度应符合GB4053.1的要求；顶部及工作平台应设置防扩栏杯，栏杆高度应符介GT4053.3的要求。栏杆和护笼均应牢固可靠3.2.4燃烧煤、稻壳等固休燃料的热风炉在炉髓和换热器之间设置副烟道或应急排热11防止故障停机或突然断电时烧环换热器，应急排热！应方便打开。3.2.5干燥机应均勾对称设置在发牛火情等意外时便快遮开启的紧急排粮口，3.2.6在周围50m范围内，干燥机高度趋过其他建筑物时应设置防雷措施，防需措施应衍合GB50057的规定，
3.2.7在一5℃环境温度以下作业的干燥机热风管道和机体四間，应采取防止烫伤的保温措施，保温后的热风管道表面温度应=45℃；热风炉体的外表而温度应≤65℃，3.2.8输送量20t/h.提高度220m的提升机，应设置山逆装，以防满负停机时倒转。3.3电器设备
3.3.1电器设备应安全可靠，电器绝缴电阻应21M0。3.3.2电器控制系统应有可靠接地装置安装成符合GB/T3797—2005中4.10的规定。3.3.3直燃式燃油、燃气炉系统内应有火花扑火装置或其他安全防火措施。3.3.4燃油、燃气炉点火装置应安全叫靠。3.3.5成有热风温度显示和控制系统，粮温用传感静的精度（0.5%，炉温用传感器的精度≤1.0%，仪表示值（系统）误差应3℃。
3.3.6中控间内应配备声，光等报警装置：工作间和工作现场应配备警铃或警灯等。3.3.7应使用能设定上下限温度的温控仪表，并能实现超温白动报萨耳.有降温调控措施。3.3.8干燥机内的上下料位器应与流程前的输送或提升设备实现连馈自动控制。保证干燥机满粮状态，
3.3.9功率超过30kW的风机电动机应采取二次降压或变频启动等方法，降低启动负荷，诚少电耗，3.3.10安装在封闭构筑物内的T燥机的电气及控制设各应符合GB17440粉尘防爆规定。电动机应为全封闭型：轴端装有冷却风扇，机防护等级为：室内IP54，室外IP55。3.3.11电控间操作者站立的地面必须铺绝缘橡胶板，进行电器维修或电控操作前要切断电源，并有明示安全警示牌：
3.3.12电动工具在使用前必须检查漏电防护是否安金：有高压线路经过的地方，应有安全警告标志。4环境保护
4.1现场炉渣堆放点与粮食之间应有10m以.上的距离或增设隔离装置，除坐器烟尘和干燥机粉尘应

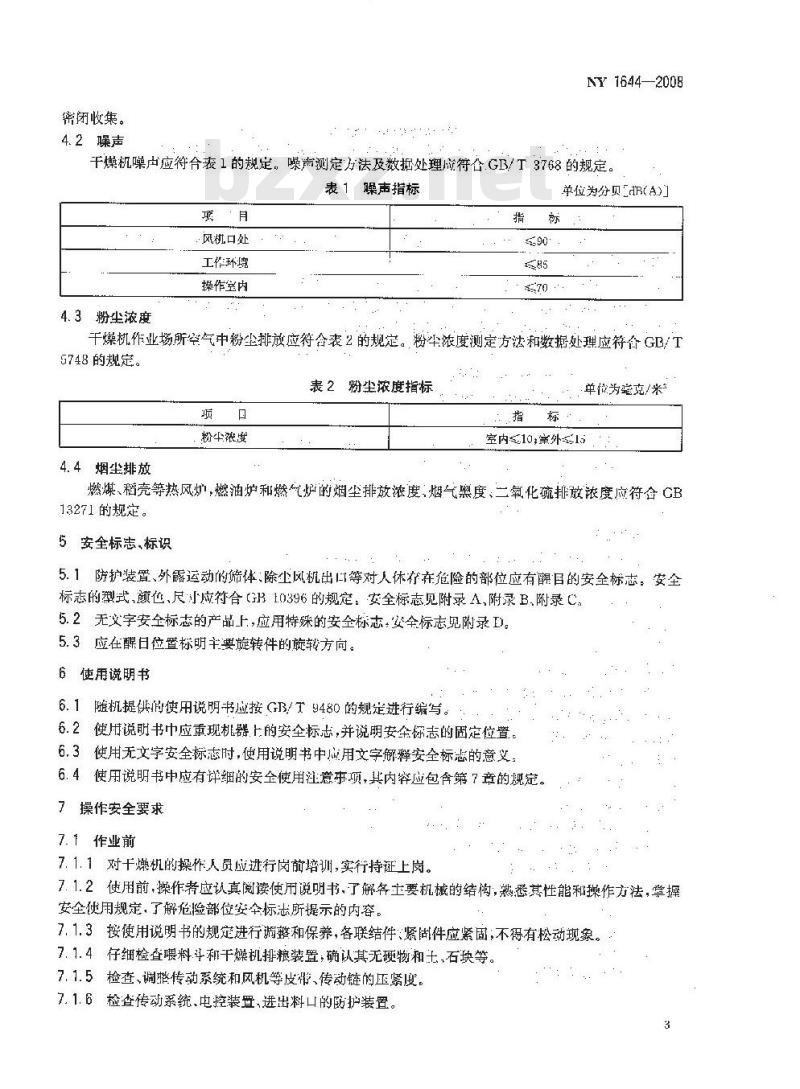

密闭收集。
4.2噪声
NY 1644—2008
干燥机噪由应符合表1的规定，噪声测定方法及数据处理版符合.GB/T3768的规定。表1噪市指标
风机口处
工作环境
操作室内
4.3粉尘浓度
单位为分贝AR(A)
干煤机作业场所空气中粉尘排放应符合表2的规定。粉尘浓度测定方法和数据处理应符合GB/T5748的规定。
表2粉尘浓度指标
粉尘浓度
4.4烟尘排放
单微为壁克/米
室内10,案外15
燃煤、稻壳等热风炉，燃油炉和燃气炉的烟尘排放浓度、烟气黑度、二氧化硫排放浓度应符合CB13271的规定。
5安全标志、标识
5.1防护装置、外露运动的筛体：除尘风机出等对人休存在危险的部位应有醒目的安全标志：安全标志的型式，颜色，尺小应衍合（GB10396的规定：安全标志见附录A，附录B、附录C5.2无文字安全标志的产品上，应用特殊的安全标志，安全标志见附录D。5.3应在醇日位置标明主要旋转件的旋转方向。6使用说明书
6.1随机提供的使用说明书应按GB/T9480的规定进行编写。6.2使用说明书中应重现机器上的安全标志，并说明安金标志的固定位置。6.3使用无文字安全标志时，使用说明书中成用文字解释安全标的意义6.4使用说明书中应有详细的安全使用注意事项，其内容应包含第7章的规定。7操作安全要求
7.1作业前此内容来自标准下载网
7.1.1对十焕机的操作人员应进行岗前培训，实行持证上岗。7.1.2使用前，操作者应认真阅读使用说明书，了解各主要机械的结构，熟悉其性能和操作方法，掌握安全使用规定，了解危险部位安全标志所提示的内容。7.1.3按使用说明书的规定进行调整和保养，各联结件紧固件应紧固；不得有松动现象。7.1.4存细检查喂料斗和干燥机排粮装置，确认其无硬物和士，石块等。7.1.5检查、调整传动系统和风机等皮带、传动链的压紧度。7.1.6检查传动系统，电控装置、进出料口的防护装置。3
http
NY 1644—2008
7.1.7在保证安全的情况下启动下燥机，空运转10min~15min.全部运转正常后进行喂料。7.1.8十燥机装满谷物后，点火或供热风，当热风温度达到所需值且稳定时，进行循环烘下或先进行循环烘下，待谷物达到所需含水率后进行连续烘干。7.2作业时
7.2.1操作者作业时，要穿好紧袖紧身衣服，裤脚不要尽长，防止卷人机内，女性操作者要戴工作帽。7.2.2进人十燥机的谷物必须班行清选，含杂率≤2%，严禁混人硬杂物，严禁用木棒、金属棒等在提厂机喂人口独行嗖人。
7.2.3开机时按谷物的流动方向，反向从后向前开机，关机时按容物流动的止（间)间关机。7.2.4当成套设备或流程中台机械发生堵塞或其他异常故障时，关闭故障点前的所有设备，停止进、送料：立即检查处理、清除故障，装好防护装置后再开机。7.2.5再次开机前，成先清理提升机底部与各单机交接处的积料，发出开机警告，在像证人机安全的情况下，方可开机，无异常现象方能进料。7.2.6严禁酒后和过度疲劳者上岗作业。7.2.7严禁在机器运转时排除故障。7.2.8发生断电、故障等异常停机时，应打升热风炉副烟道租所有炉门，停止供热风并降低灯温。7.2.9T作完毕，待机器内部物料全部排出后，再空运转3min~5min.方可停机。7.2.10提升机重新启动时，应先清理十净喂人口及底部维积物料。7.2.11登高作业人员应系安全带和戴安全相，穿防滑底赔。7.3火灾预防
7.3.1简易干燥机糊禁止用木板及各类易燃物品制成的板类等建筑，应采用耐火材料。7.3.2“下燥机周用1m内为危险区，禁止雄放各类种皮、稻壳、秸秆杂余物等易燃物品，7.3.3热风室、热风管内、冷风室、冷风管内及废气室应根据烘于量的人小，定期清理内部的轻杂质、粉尘和籽整。
7.3.4燃池、燃气炉在不同季节使用的燃料，必须按说明书中规定的执行，严禁使用不好雾化的燃油。7.3.5当燃烧器燃烧时，勿给汕箱加油。7.3.6加油或检修燃料系统时.不诈吸烟，7.3.7现场应配备灭火器、灭火砂等消防设备或上具，并保持状态良好；现场焊接操作时，附近不得有物、种子、油和易燃物品。
7.4紧急灭火
7.4.1汕炉发牛火情，先切断电、气.油源等，然后迅速用灭火器灭火。7.4.2发现干燥机塔体内有着火点旧现，应立即进行以下操作：迅速切断干燥机的电、气、油源等；a
打开紧急排粮口，快速放粮；
关闭所有风机及制门；
关停热风炉、油炉、气炉，打并副烟道和所有炉门降温，煤炉可根据情况适当加煤压火，若换热d
器损坏不用加煤，应立即停炉；加大排粮装置转速，快速排出谷物及燃烧的火块或糊块，将炭结块去除；清埋下燥机内君火点的残余物，待炉温和干燥机内温度降至常温后：分析查找着火原因并及时f)
处理后重新开机作业。
1.传动系统缩绕手或手
2.机器工作时不得拆下或
打开防护装
图A.1传动系统防护图装置
安全标志示例
附录A
【牵料性附录】
符号带和文字带组成的安全标志示例警先
1.干煤机热风炉或管道熟
表面烫、烧伤手或手学
2. 于藻机工作时远离热风
利管道热囊面
干燥机热源表面
安全标志示例
http：
NY 1644- 2008
11.风机转动密人衣物或长发
12.风机工作时远离风机口
图A.3风机口安全
标志示例
NY 1644—2008
器下作时不得拆下或
打川防护世
图B.1传动系统防护装置
安全标志示例
附录B
【资料性附录】
图形带和文字带组成的安全标志示例十燥机二作时远商然风炉
和普道热考面
图B.2干燥机热源表面
安全标志示例
http:
atoino
风机二作时选离风机口
图B.3风机口安全
标志示例
图C传动系统防护装置
安全标志示例
附录C
【资料性附录】
无文字带安全标志示例
aleant
图C.2干燥机热源表面
安全标志例
全品伙伴网t
NY 1644—2008
图C.3风机口安全
标志示例
NY 1644--2008
候用机器前,要认宾阅读
使用说明书,特别注赢安
全径邀中项,资使用说明
书进行操炸：
附录D
（资料性附录）
阅读使用说明书安全标志示例
图D.1产品中使用无文字安全标志时使用的文字\阅读使用说明书”安全标志示例
http:
图D.2产品中使用无文字安全标志时使用的无文字“阅读使用说明书
安全标志示例
