【农业行业标准(NY)】 在用手动喷雾器质量评价技术规范

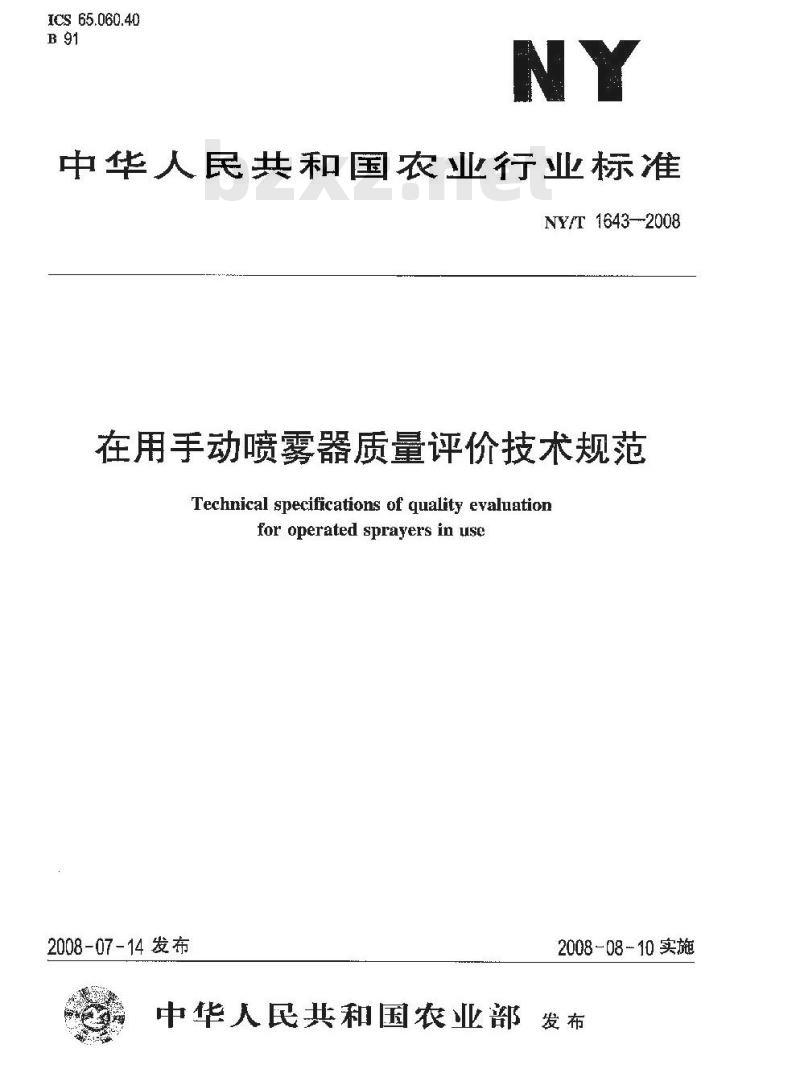

ICS65.060.40
中华人民共和国农业行业标准
NY/T 1643-2008
在用手动喷雾器质量评价技术规范Technical specifications of quality evaluationfor operated sprayers in use2008-07-14发布
2008-08-10实施
中华人民共和国农业部发布

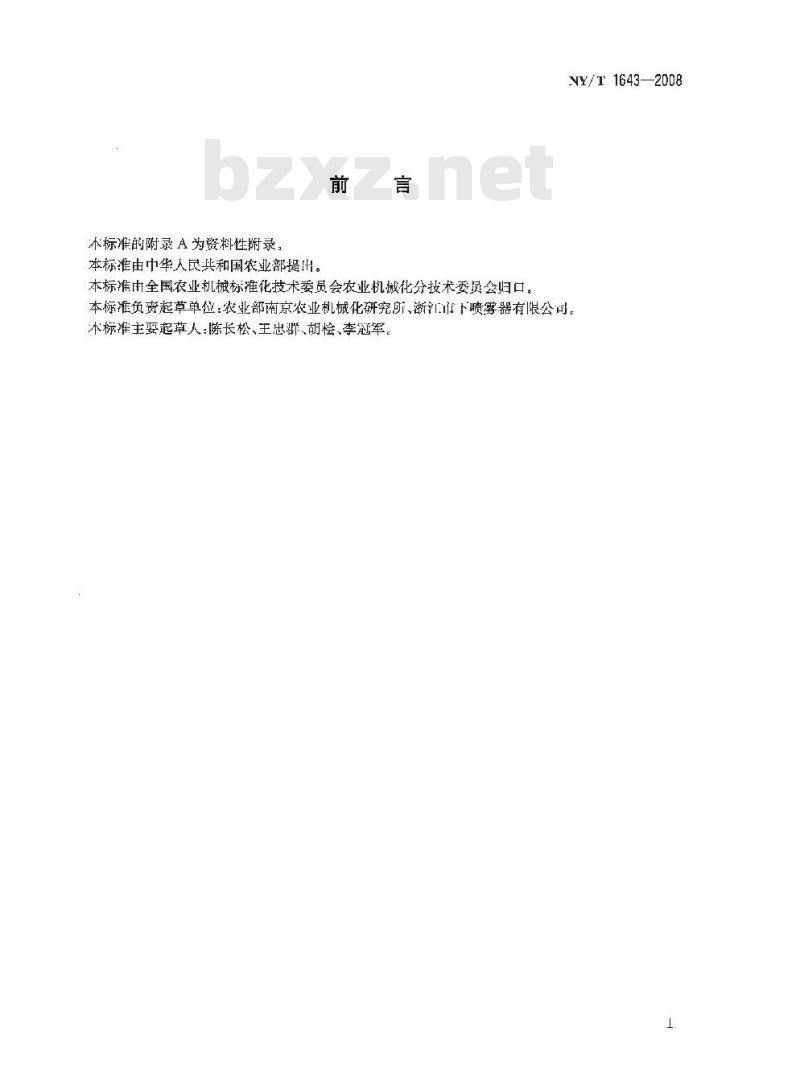

本标准的附录A为资料性附录
本标准由中华人民共和国农业部提出。前言
本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。NY/T 1643—2008
本标准负责起草单位：农业部南京农业机械化研究所、浙江下喷雾器有限公司。木标谁主要起草人：陈长松、王忠群、胡偿、李冠军。1范围

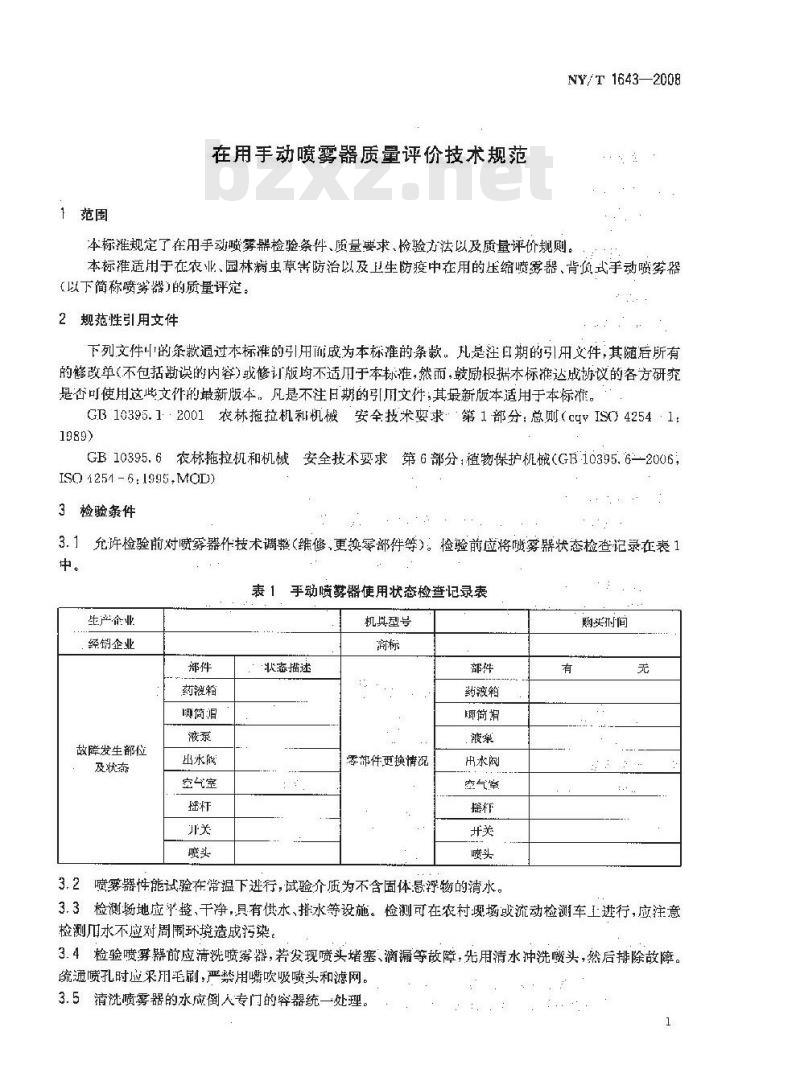

在用手动喷雾器质量评价技术规范NY/T 1643—2008
本标准规定了在用手动喷雾器检验条件、质量要求，检验方法以及质量评价规则。本标适用于在农业、园林病虫草害防治以及卫生防疫中在用的压缩喷雾器、背负式手动喷雾器（以下简称喷雾器）的质量评定：2规范性引用文件
下列文件的条款通过本标准的引用前成为本标准的条款。凡是注白期的引用文件，其随后所有的修改单（不包括谢的内容）或修订版均不适用于本标准，然而，鼓励根据木标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件；其最新版本适用于本标准。GB10395.12001农林拖拉机和机械安全技术要求·第1部分：总则（c9VISO42541：1989)
GB10395.6农林拖拉机和机械安全技术要求第6部分：植物保护机械（GB-10395.6-2006，ISO1251-6:1995,MOD)
3检验条件
3.1允许检验前对喷雾器作技术调整(维修，更换零部件等)。检验前应将喷雾幕状态检查记录在表1中。
表1手动喷馨器使用状态检查记录表生产企业
经销企业
故障发生部位
及状态
谢僑帽
出水陇
室气室下载标准就来标准下载网
状态描述
机具型号
零部件更换情况
药被箱
聊筒捐
出水阀
3.2喷雾器性能试验在带温下进行试验介质为不含固体晟浮物的清水。有
购买挝间
3.3检测地应平整、干净，具有供水、排水等设施。检测可在农村现场或流动检测车工进行，应注意检测加水不应对周围环境造成污染。3.4检验喷雾器前应清洗喷雾器，若发现喷头堵塞、滴漏等故障，先用清水冲洗懒头，然后排除故障。疏通喷孔时应采用毛刷，严禁用嘴吹吸喷头和滤网。3.5清洗喷雾器的水应倒人专门的穿器统一处理。NY/T 1643—2008

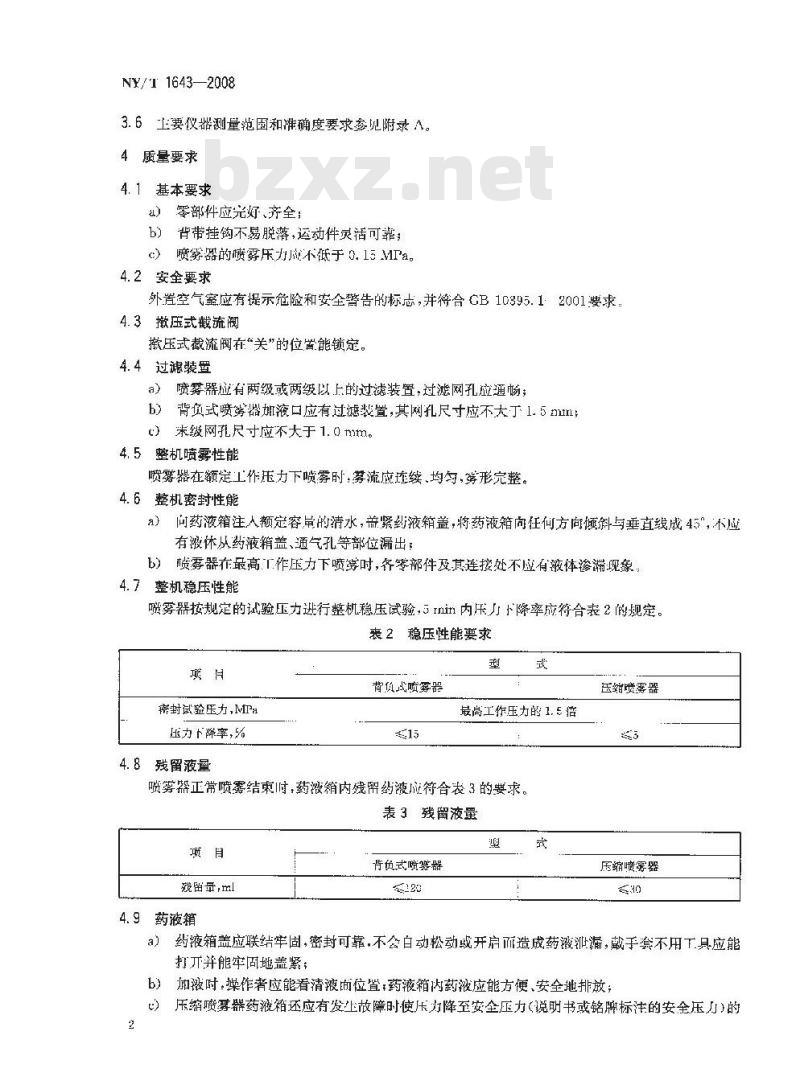

3.6上要仪器测量范固和确度要求参见附录^。4质量要求
4.1基本要求
）零部件应完好、齐全；
b）背带挂钩不易脱落，运动件灵活可靠；c）喷雾器的愤雾压为施不低于0.15MPa。4.2安全要求
外置空气室应有提示危险和安全警告的标志，并待合GB10395.1:2001要求4.3撤压式截流阀
撤压式截流阀在“关”的位置能锁定。4.4过滤装置
a）喷雾器应有两级或两级以上的过滤装置，过滤网孔应通畅；b）背负式喷等器如液口应有过滤装置，其网孔尺寸应不大于1.5mmc）未级网孔尺寸应不大于1.0mm。4.5整机喷雾性能
喷雾器在额定工作压力下喷雾时，雾流应连续.均匀，筹形完整。4.6整机密封性能
问药液箱注人额定容量的清水，盖紧约液箱盖，将药液箱向任何方向倾斜与垂直线成45\，不应有液休从药液箱盖、通气孔等部位漏出：b）喷零器在最高工作压力下喷等时，各零部件及其连接处不应有液体渗漏现象，4.7整机稳压性能
哦雾器按规定的试验压力进行整机稳压试验，5nin内压刀小降率应符合表2的规定。裘2稳压性能要求
密封试验压力,MPa
压力下降率,%
4.8残留液量
背货喷雾器
医喷雾器
最高工作压力的 1. 5 猎
喷雾解正常喷雾结束时，药波箱内残留约液成符合表3的要求，表 3残留液量
戏留量，ml
4.9药液箱
背负式唢等器
压黯喷密器
约液箱盖应联结牢固，密封可靠，不含自动松动或开启而造成药液泄漏，手套不用下具应能打开并能牢固地盖紧；
加激时.操作者应能看清液面位置，药液箱内药波应能方便、安全地排放：b
压缩喷雾器药液箱还应有发土故障时使压灯降至安全压力（说明书或铭牌标法的安全压力）的2
安全装置。

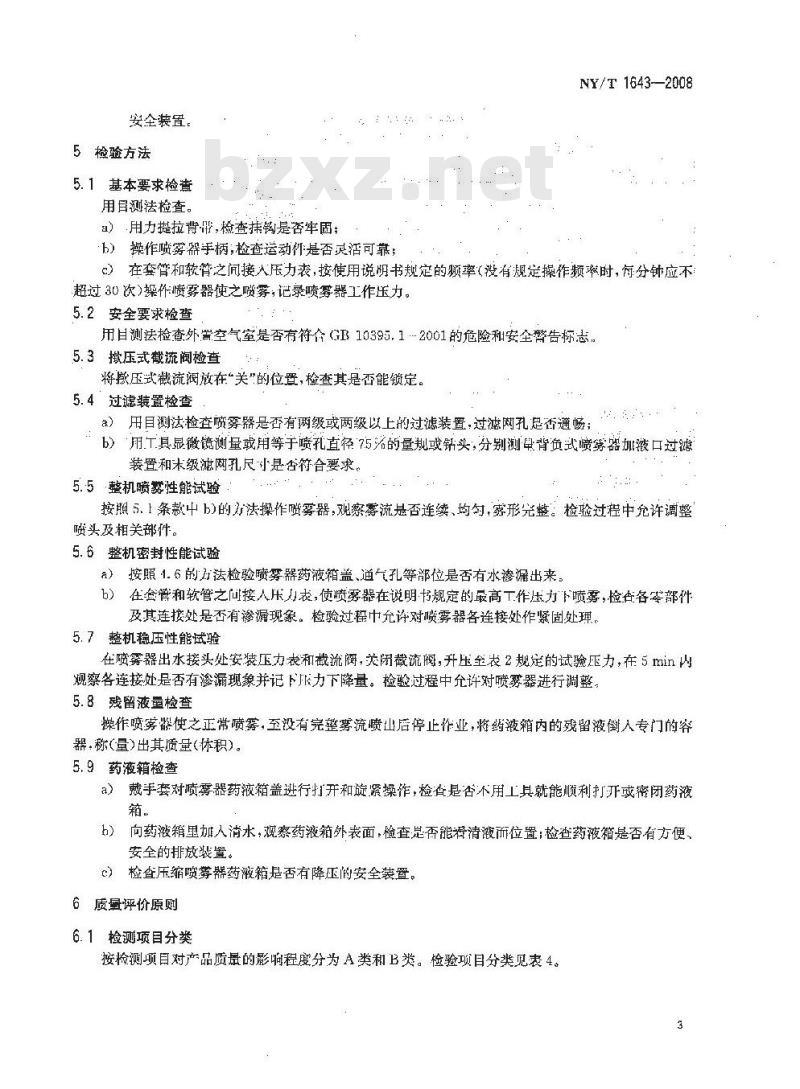

5检验方法
5.1基本要求检
用目测法检查。
a）用力提拉背册，检查抹钩是否牢固；b）操作喷雾幂手柄，检查运动仆是否灵活可靠；NY/T 1643-—2008
）在套管和软管之间接人压力表，按使用说明书规定的频率（没有规定操作频率时，每分钟应不超过30次)操作惯雾器使之唢雾，记录喷雾器工作压力。5.2安全要求检查
用目测法检查外置空气室是否有符合GB10395.1…2001的危险和安全警告标志，5.3掀压式截流阀检查
将撤压式截流阀放在“关\的位置，检查其是否能锁定。5.4过邀装置检查
2）用目测法检查喷雾器是否有两级或两级以上的过滤装置，过滤网孔是否通畅；b）“用工具显微镜测量或用等于喷礼直径75活的量规或钻头，分别测串背负式喷等器加液口过滤装置和木级滤网孔尺寸是否符合要求。5.5整机喷雾性能试验
按照5.1条款中b)的方法操作喷雾器，观察雾流是否连续、均匀，案形光整。检验过程中允许调整喷头及相关部件。
5.6整机密封性能试验
a）按照1.6的法检验喷雾器药液箱盖、逆气孔等部位是否有水渗漏出来。b）在盒管和软管之尚接人床力表，使喷雾器在说明书规定的最高工作压力下喷雾，检合各零部件及其连接处是否有渗漏现象。检验过程中允许对喷雾器各连接处作紧固处理。5.7整机稳压性能试验
在喷雾器出水接头处安装压力表和截裁流阀，关闭截流阀，升压至表2规定的试验压力，布5min内观察各连接处是否有渗漏现象并记下服力下降量。检验过程中允许对喷雾器进行调整，5.8残留液量检查
操作喷雾器使之正常喷雾，至没有完整雾流喷山后停止作业，将药液箱内的残留液倒入专门的容器，称（量）出其质量（体积）。5.9药液箱检查
a）戴手套对喷雾器药液箱盖进行打开和旋紧操作，检查是否不用工具就能顺利打开或密闭药液箱
向药液箱里加人清水，观察药液箱外表面：检查是否能滑清液而位置；检查药液箱是否有方便、h)
安全的排放装置。
c）检查压缩喷募器药液箱是否有降压的安全装暨。6质量评价原则
6.1检测项目分类
按检测项目对产品质量的影响程度分为A类和B类。检验项目分类见表4。3
NY/T1643—2008
项同分类
6.2判定原购
表4检测项层分类表
检测项目
安全婆求
机密扩性
蓝科喷雾性
基本要求
撤乐式裁流阀
过滤装貿
整机激压性能
残留波民
药液箱
6.2.1A类项目必须全部合格。不合格项经过调整或更换零部件后检测合格，则判定喷雾器为合格；香则判定为不合格，
6.2.2B类项目允许两项不合格：不合格项经过调整或更换零部件后进行检测，不合格项不趋过两项时判定为合格：否则判定为不合格。附录A
【资料性附票】
主要仪器测量范围和准确度要求A.1主要仪器测量范围和准确度要求主要仪测量范围和准研度要求见表A.1表A.1
测量参数名称
测范围
～MPa
(0~-30)kg
谁确度要求
0. 5 s/ d
NY/T1643—2008
推使用电子秒表
推荐使精密压力表
推存便用电了摔
