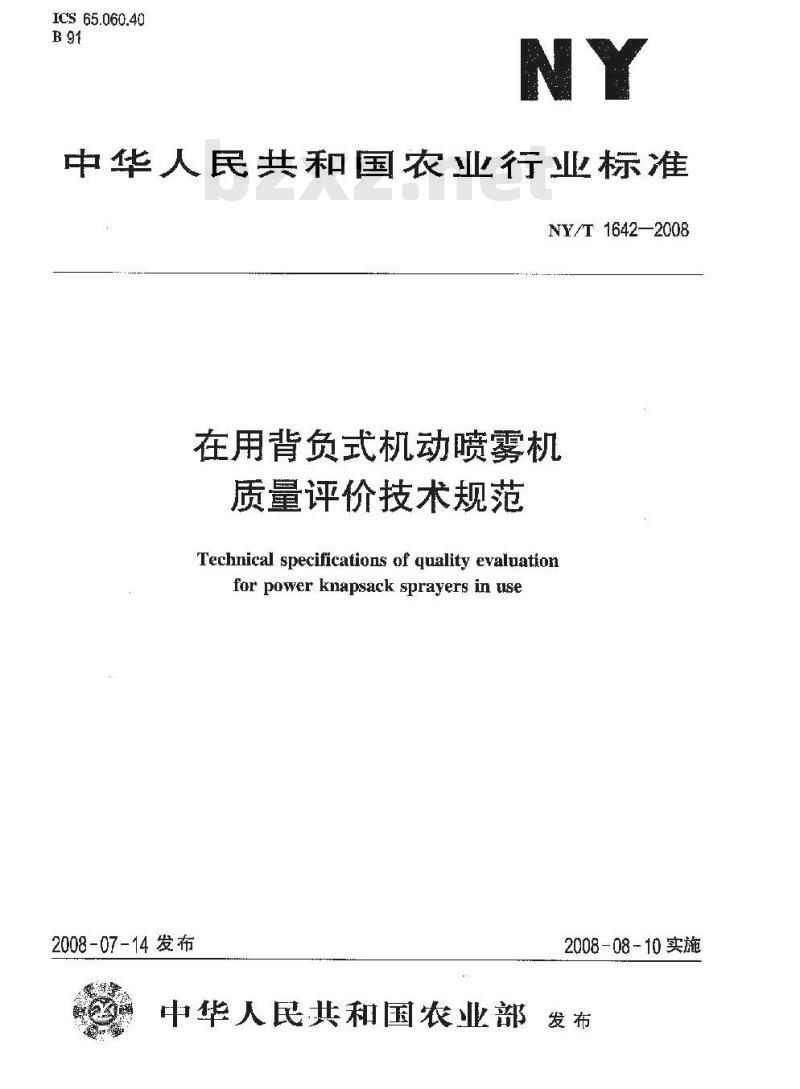

【农业行业标准(NY)】 在用背负式机动喷雾机质量评价技术规范

ICS 65.060.40
中华人民共和国农业行业标准
NY/T 1642—2008
在用背负式机动喷雾机
质量评价技术规范
Technical specifications of quality evaluationfor power knapsack sprayers in use2008-07-14发布
2008-08-10实施
中华人民共和国农业部

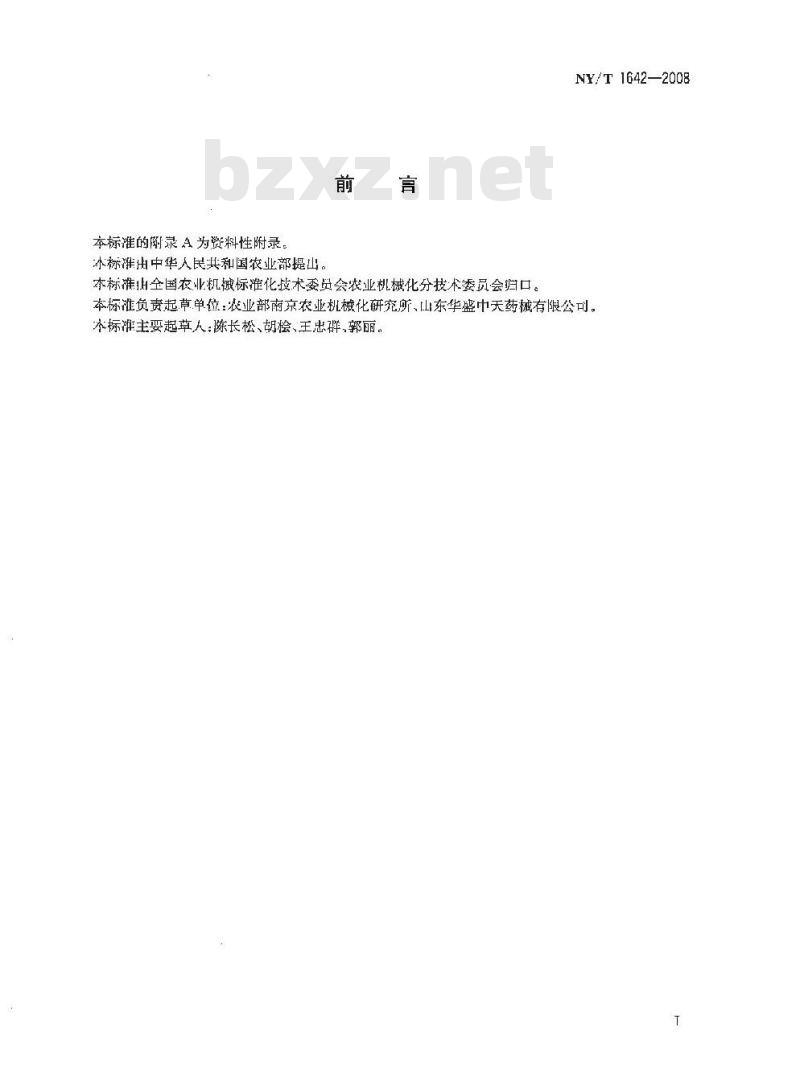

本标灌的录A 为资料性附录。
标滩由中华人民共和国农业部提山。前言
本标准湛全国农业机械标准化技术委员会农业机械化分技术委员会归口。NY/T1642—2008
本标准负责起草单位：农业部南京农业机械化研究所、山东华盛中天药械有限公司。本标滩主要起草人：陈长松、胡桧、王忠群，郭丽。T

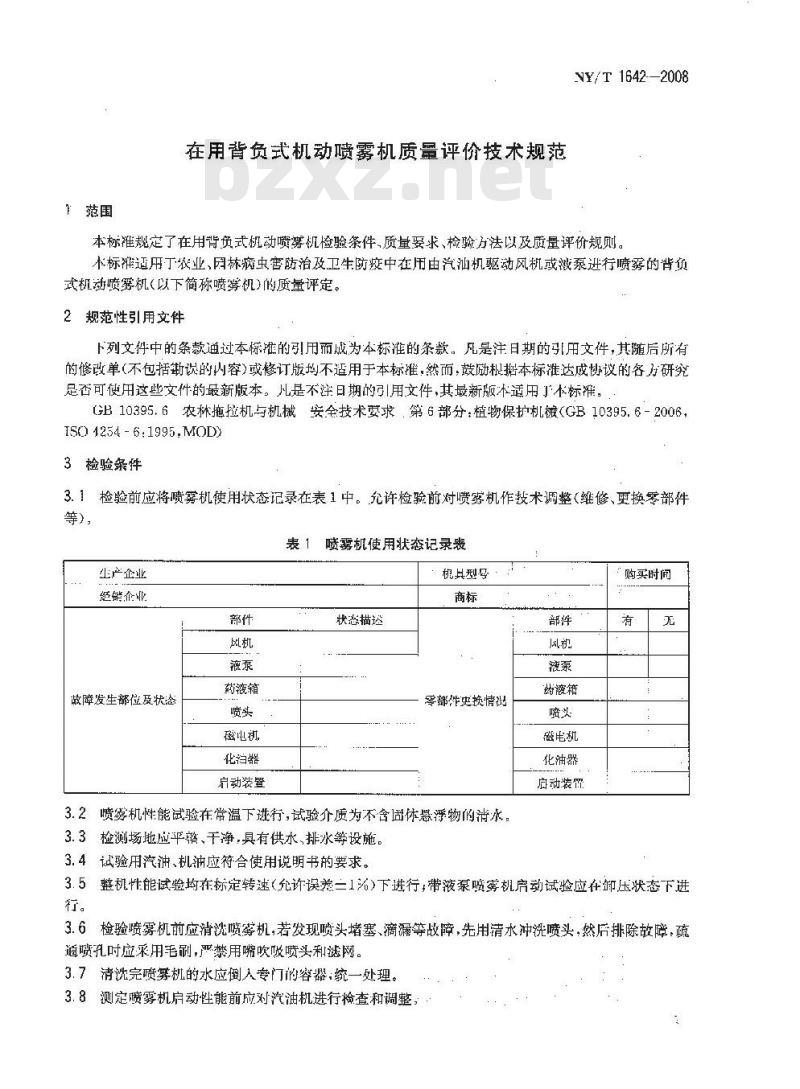

1范围
在用背负式机动喷雾机质景评价技术规范NY/T 1642--2008
本标推规定了在用背负式机动喷雾机检验条件,质量要求、检验方法以及质量评价规则。标雅适用丁农业、园林病虫害防治及卫生防疫中在用由汽汕机驱动风机或激泵进行喷雾的背负式机动喷雾机（以下简称喷等机)的质量评定。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勤误的内容）或修订版均不适用于本标准，然而，鼓励机据本标准达成协议的客方研究足否可便用这些文件的最新版本。凡是不注日期的引用文件，其最新版不适用丁本标谁。GB10395.6农林拖拉机与机械安全技术要求.第6部分：植物保护机械（GB10395.6-2006，I5O 1254 - 6:1995.MOD)
3检验条件
3.1检验前应将喷窦机使用状态记录在表1中。允许检验前对喷露机作技术调整（维修、更换零部件等)，
表1喷雾机使用状态记录表
生产企业
经销企业
故障发生部位及状态
药液箱
化泊器
启动装暨
状态描达
机具型号
零部史换情出
3.2喷机性能试验在常温下进行，试验介质为不含固休慧浮物的消水3.3检测场地应平、干净，具有供水，排水等设施。3.4试验用汽油、机油应符合使用说明书的要求。部件
药液箱
磁电机
化油器
启动装假
购买时间
3.5整机性能试验均在标定转速（允许误差二1添）下进行，带液泵喷雾机启动试验应在卸压状态下进行。
3.6检验喷雾机前应清洗喷霉机，若发现喷头堵塞、滴漏等故障，先用清水冲洗喷头，然后排除故障：疏道喷孔时应采用毛刷，严禁用嘴吹吸喷头利然网。3.7清洗完喷雾机的水应倒人专门的容器：统一处理。3.8测定喷雾机启动性能前应对汽油机进行检查和调整，NY/T1642—2008Www.bzxZ.net

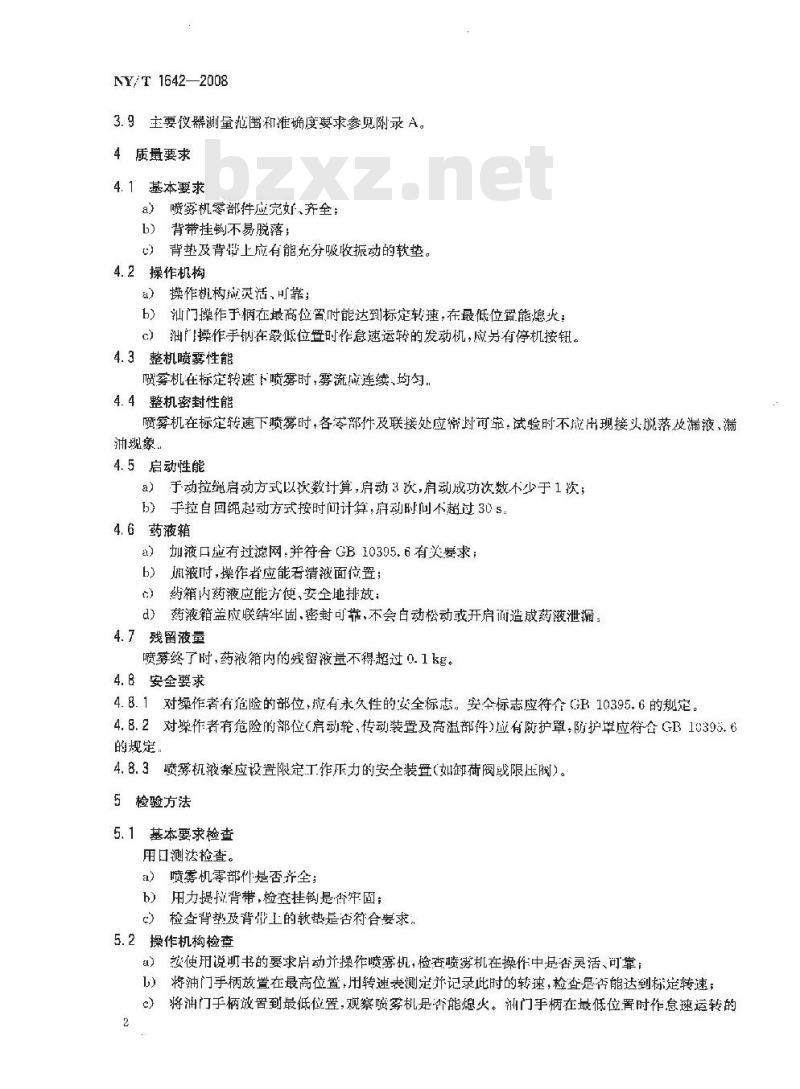

3.9主要仪器测量范围和准确度要求参见附录A。4质量要求
4.1基本要求
a）喷雾机零部件应完好、齐全：b）背带挂钩不易脱落；
）背垫及背费上应有能充分吸收振动的软垫。4.2操作机构
a）操作机构成灵活，可靠：
b）汕门操作于柄在最高位置耐能达到标定转速，在最低位置能熄火：c）油门操作手钢在最低位暨时作急速运转的发动机，应另有停机按钮。4.3整机喷雾性能
喷雾机在标定转速下喷雾时，雾流应连续、均勺。4.4整机密封性能
喷雾机在标定转速下喷雾时，各零部件及联接处应缔可靠，试验时不成出现接头脱落及漏液、漏油现象.
4.5启动性能
&）于动拉继启动方式以次数计算，房动3次，启动成功次数不少于1次；5）于拉自回绳起动方式按时间计算，底动时间不超过30s4.6药液箱
a）加液口应有过滤网，并符合GB10395.6有关要求：b）瓶液时，操作者应能看清液面位置；）药箱内药液应能方使，安全地排放d）药液箱盖应联结牢固.密封可带，不会白动松动或开启葡造成药液泄漏4.7残留液量
喷雾终了时，药液箱内的留液量不得超过0.1kg。4.8安全要求
4.8.1对操作者有危险的部位，应有永久性的安全标志，安个标志应符个G10395.6的规定。4.8.2对操作者有危险的部位（启动轮，传动装置及高温部件）应有所护罩，防护罩应符合GB10393.6的规定
4.8.3喷雾机浚应设置限定工作压力的安全装置（女如卸荷阀毁限压阀）。5检验方法
5.1基本要求检查
用日测法检查。
a）喷雾机零部仆悬否齐全：
b）用力提拉背带，检查挂钩是否牢固；e）检查背垫及背工的软挚是否符合要求，5.2操作机构检查
a）安使用说明书的要求启动并操作喷雾机，检查喷雾机在操作中是否灵活、可靠，将油门手柄放置在最高位置，用转速表测定并记录此时的转速，检查是否能达到标定转速，c）将浦门手柄放置到最低位置，观察喷雾机是不能熄火。洲门手柄在最低位置时作急速运转的2
发动机,检查是否有停机按钮。
5.3整机喷雾性能试验
NY/T 1642---2008
启动喷雾桃使其正常喷雾，调书油门手柄，用转速表测定汽油机转速，使汽剂机稳定在标定转速：观察此时雾流是否连续、均匀。
5.4整机密封性能试验
按5.3的法使喷雾机在标定转速小正常喷露，观察各零部件及联接处是否出现接头脱落皮漏液、漏油现象。试验过程中允许对紧固件作出调整5.5启动性能试验
a）按使用说明书规定的操作方式进行启动试验。手动拉绳启动方式以次数计算，启动3次记录启动成功次数；
1）手拉自回绳起动方式按时间计算，按说明书规定的操作方式启动喷雾机，记录启动所需时间。试验过程中允许作必要的调整.
5.6药液箱检查
观察药液箱加液口是否有过滤网，检查过滤网足否符合GB10395.6有关要求；a)
L）在药液箱内注入清水，观察药液箱外表而，检查是否能石清液面位臀；检查药籍内足否有能方便、安全地排放药液的装置；注满清水后匝手旋紧药液箱盖，检查约液箱盖是否联结牢固，密封可带5.7残留液量试验
启动喷雾机使其止常喷雾，直至没有完整雾流喷出时停机，将残留波放入专门的容器，称重。5.8安全要求检查
2）用日测法观察喷雾机.上对操作者有危险的部位是否有安全标志，检查安全标志是否符合GB10395.6的规定。
b）用月测法观察喷雾机上启动轮、传动装置及高溢部件.上是否有防护罩。检查防扩罩是否衍合GB10395.6的规定。
调节喷雾机液泵的调节阀，检查其是否具有安全阀的功能，如果没有安全阀的功能，检查甚否另设有安全阅。检查安全阅是否符合GE10395.6的规定。6质量评价规则
6.1检验项目分类
按检验项目对产品质量的影响程度分为A类和B类。检验项H分类见表2。表2检验项目分类
项目分类
6.2判定原则
检测育
个要求
整机喷等性能
婺机密时性能
基本婆求
操作机构
启动性能
药波箱
残留液量
NY/T 1642—2008
6.2.1A类项月必须全部合格。不合格项经过调整或更换零部件后检测合格，则判定喷翁机为合格：否则判定为不合格。
2B类项日允许2项不合格：不台格项经过调整或更换零部件后检测，不合格项个超过2项时：判定为个格查则判定为不合格。附录A
（资料性附录）
主要仪器测量范围和准确度要求A1主要仪器测量范围和准确度要求主要仪器测量范围和准确度要求见表A.1表A.1
参数名称
测量范围
(0~9 999) 1/min
(0-~24)b
(0--5) Pa
(030) kg
(-10~-603℃
准确度要求
1 t/min
0. 5 s/ d
NY/T1642--2008
推荐使用数字试转巡表
推荐便用电子秒表
推荐使川精密压力装
温度计
