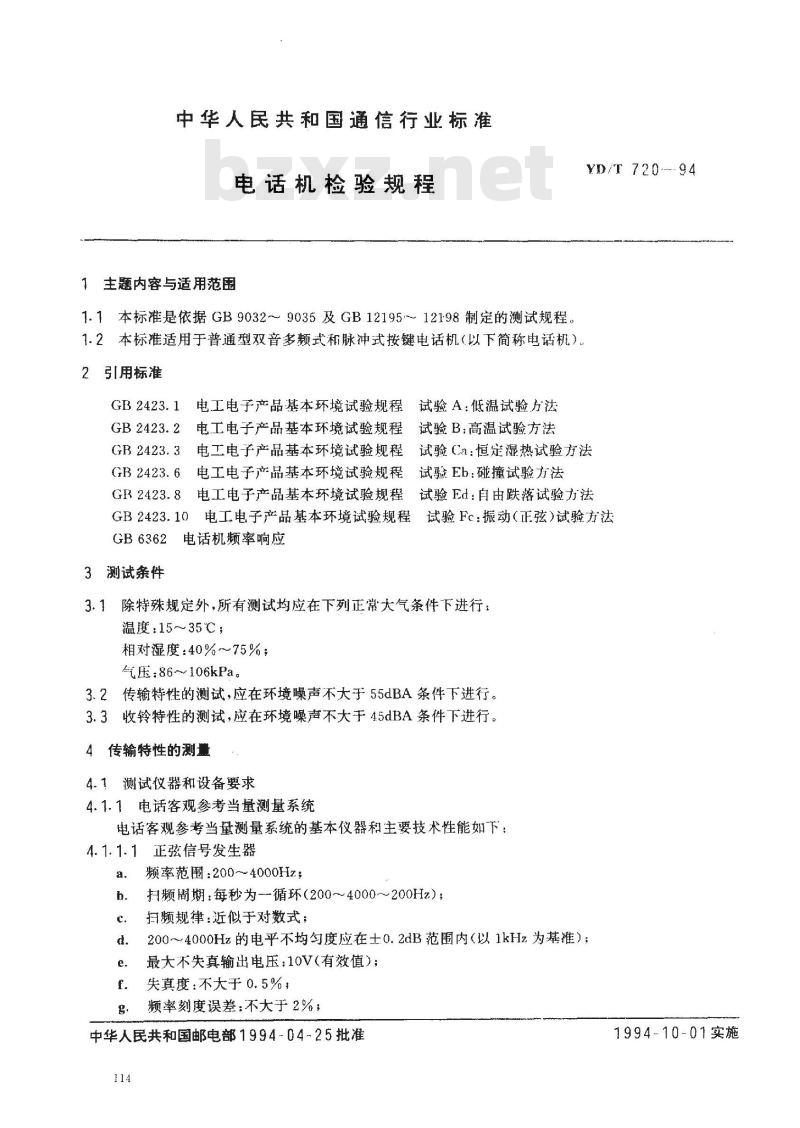

【通信行业标准(YD)】 电话机检验规程

中华人民共和国通信行业标准
电话机检验规程
1主题内容与适用范围
1.1本标准是依据GB9032～9035及GB12195～12198制定的测试规程。1.2本标准适用于普通型双音多频式和脉冲式按键电话机（以下简称电话机）2 引用标准
GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法YD/T 720.-. 94
GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2423.6电工电子产品基本环境试验规程试验Eb：碰撞试验方法GR2423.8电工电子产品基本环境试验规程试验Ed：自由跌落试验方法GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB6362电话机频率响应
3测试条件
3.1除特殊规定外，所有测试均应在下列正常大气条件下进行：温度：15~35℃；
相对湿度：40%～75%；
气压：86~106kPa。
3.2传输特性的测试，应在环境噪声不大于55dBA条件下进行。3.3收铃特性的测试，应在环境噪声不大于45dBA条件下进行。4传输特性的测量
4.1测试仪器和设备要求
4.1.1电话客观参考当量测量系统电话客观参考当量测量系统的基本仪器和主要技术性能如下：4.1.1.1正弦信号发生器
频率范围：200～4000Hz；
扫频周期：每秒为-循环（200~～4000～200Hz）扫频规律：近似于对数式：
200～～4000Hz的电平不均匀度应在士0.2dB范围内（以1kHz为基准）；最大不失真输出电压：10V(有效值）；失真度：不大于0.5%；
频率刻度误差：不大于2%；
中华人民共和国邮电部1994-04-25批准114
1994-10-01实施
h，输出阻抗：不大于102。

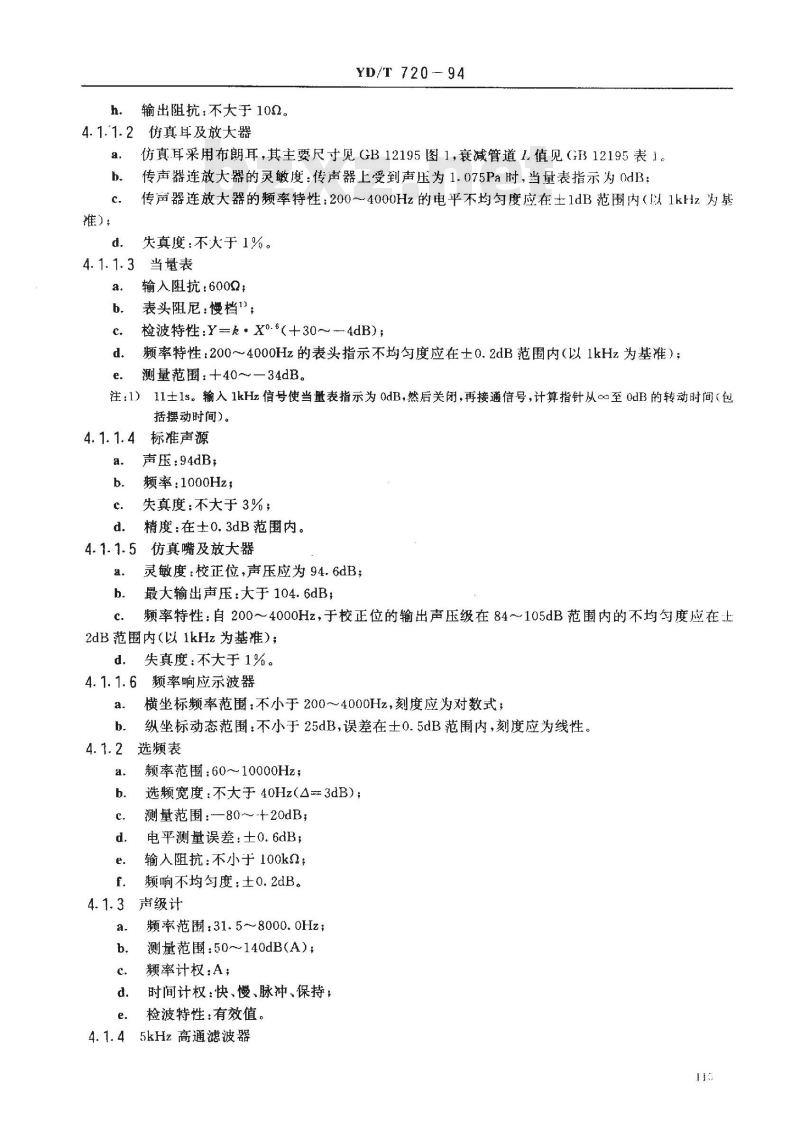

4.1.1.2仿真耳及放大器
YD/T 720 - 94
仿真耳采用布朗耳，其主要尺寸见GB12195图1，衰减管道1值见GB12195表1。b.
传声器连放大器的灵敏度：传声器上受到声压为1.075Pa时，当量表指示为0dB：c.
推），
传声器连放大器的频率特性：200～4000Hz的电平不均匀度应在士1dB范围内（以1kHz为基失真度：不大于1%。
4.1.1.3当量表
输入阻抗：600；
表头阻尼：慢档1\；
检波特性：Y=k·Xo.‘（+30～4dB）；频率特性：200~4000Hz的表头指示不均匀度应在士0.2dB范围内（以1kHz为基准）；测量范围：+40~—34dB。
注：1）11士1s。输入1kHz信号使当量表指示为OdB，然后关闭，再接通信号，计算指针从至OdB的转动时间（包括摆动时间）。
标准声源
4. 1. 1. 4
声压：94dB；
频率：1000Hz；
失真度：不大于3%；
精度：在士0.3dB范围内。
4.1.1.5仿真嘴及放大器
灵敏度：校正位，声压应为94.6dB；最大输出声压：大于104.6dB；
频率特性：自200～4000Hz，于校正位的输出声压级在84～105dB范围内的不均匀度应在2dB范围内（以1kHz为基准）；
失真度：不大于1%。
4.1.1.6频率响应示波器
横坐标频率范围：不小于200～4000Hz，刻度应为对数式；纵坐标动态范围：不小于25dB，误差在士0.5dB范围内，刻度应为线性。4.1.2选频表
频率范围：60～10000Hz；
选频宽度：不大于40Hz（△=3dB）；测量范围：-80~～+20dB；
电平测量误差：土0.6dB；
输入阻抗：不小于100kQ；
颊响不均匀度：±0.2dB。
4.1.3声级计
频率范围：31.5～8000.0Hz;
测量范围：50~140dB(A）；
频率计权：A；
时间计权：快、慢、脉冲、保持；检波特性：有效值。
4.1.45kHz高通滤波器
YD/T 720 -- 94
阻带衰减与通带衰减之差不小于40dB，4000～5000H的衰减应变化35dB以1；输入阻抗：不小于20kQ；
输出阻抗：应与有效值电压表的输入阻抗（高阻）配接使用；通带衰减应予以补偿。
电压表
频率响应：20～20000Hz的电平不均度应在士0.2dB范围内（以1kHz为基准）；b.
输入阻抗：不小于10kQ；
检波特性：有效值。
电平表
频率范围：100～10000Hz，
输入阻抗：不小于10okQ；
检波特性：有效值。
电话机阻抗测量仪表
正弦信号发生器
4. 1.7. 1
频率范围100~10000Hz，
输出信号电压：50mVms～1Vrmn
输出阻抗：不大于500。
4. 1. 7. 2
阻抗分析仪
频率分辨率：不大于1Hz；
阻抗分析精度：不大于12。
4.1.8用以测量电话机传输技术指标的数字测量系统，其内含的信号发生器、频率显示仪、仿真耳、伤真嘴的要求应不低于本规程相关条款的规定。4.1.9馈电桥

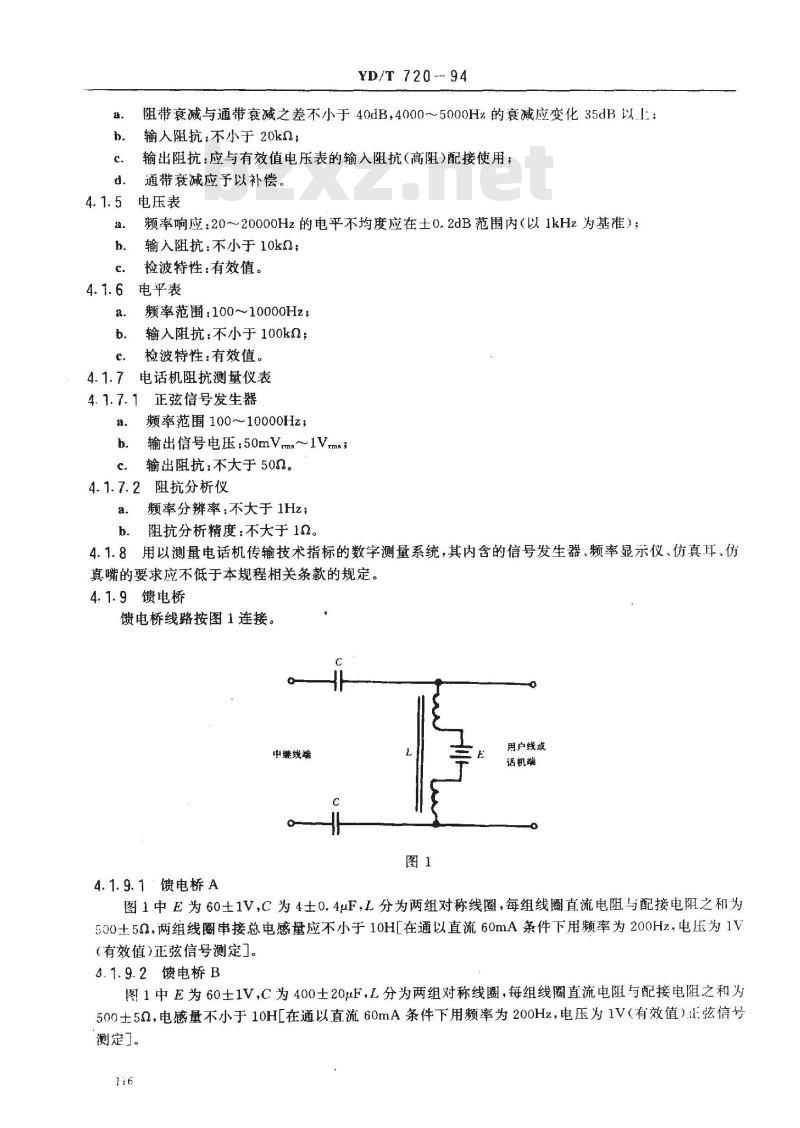

馈电桥线路按图1连接。
中继线端
4.1.9.1馈电桥A
用户线或
话机端
图1中E为60士1V，C为4士0.4uF，L分为两组对称线圈，每组线圈直流电阻与配接电阻之和为500-+50，两组线圈串接总电感量应不小于10HL在通以直流60mA条件下用频率为200Hz，电压为1V（有效值)正弦信号测定]。
4.1.9.2馈电桥B
图1中E为60士1V，C为400士20uF，L分为两组对称线圈，每组线圈直流电阻与配接电阻之和为500士52，电感量不小于10HL在通以直流60mA条件下用频率为200Hz，电压为1V（有效值）弦信号测定了。

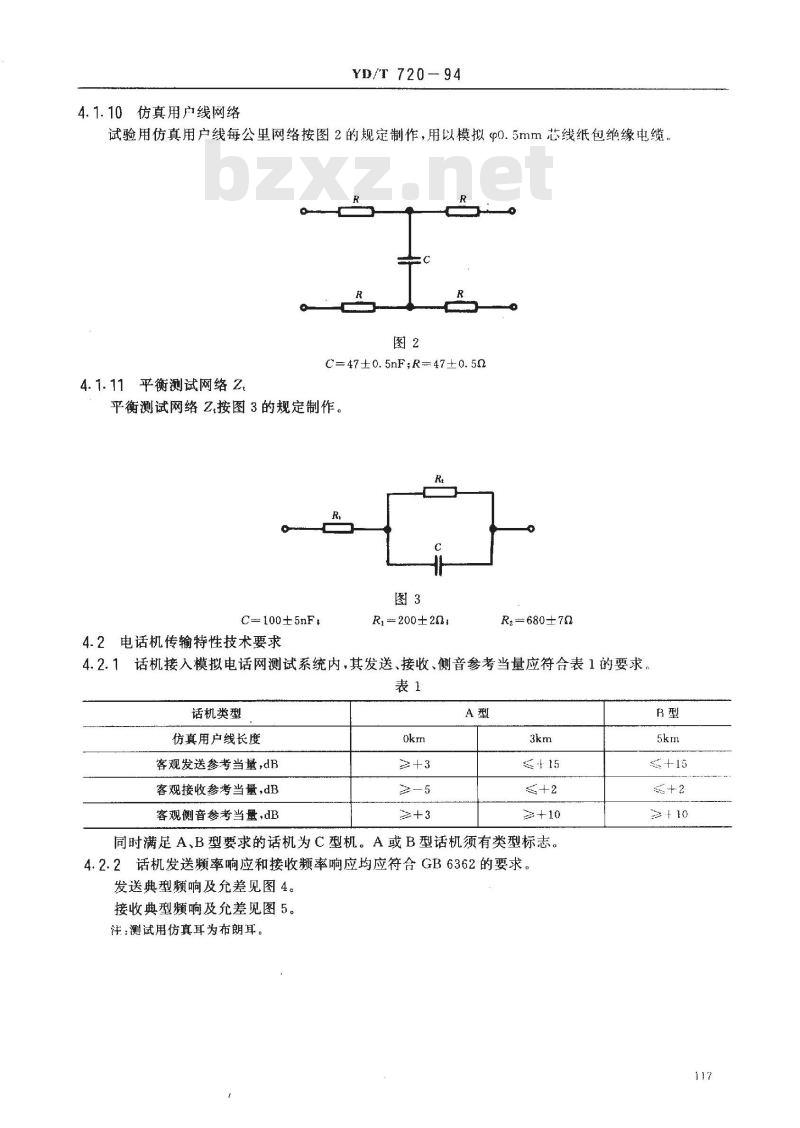

4.1.10仿真用户线网络
YD/T720-94
试验用仿真用户线每公里网络按图2的规定制作，用以模拟po.5mm芯线纸包绝缘电缆，图2
C=47±0. 5nF;R 47±0. 50
4.1.11平衡测试网络Z.
平衡测试网络Z按图3的规定制作。R.
C-100±5nF
4.2电话机传输特性技术要求
R,=200±20+
Rz=680±72
4.2.1话机接入模拟电话网测试系统内，其发送、接收、侧音参考当量应符合表1的要求。表1
话机类型
仿真用户线长度www.bzxz.net
客观发送参考当量，dB
客观接收参考当量，dB
客观侧音参考当量，dB

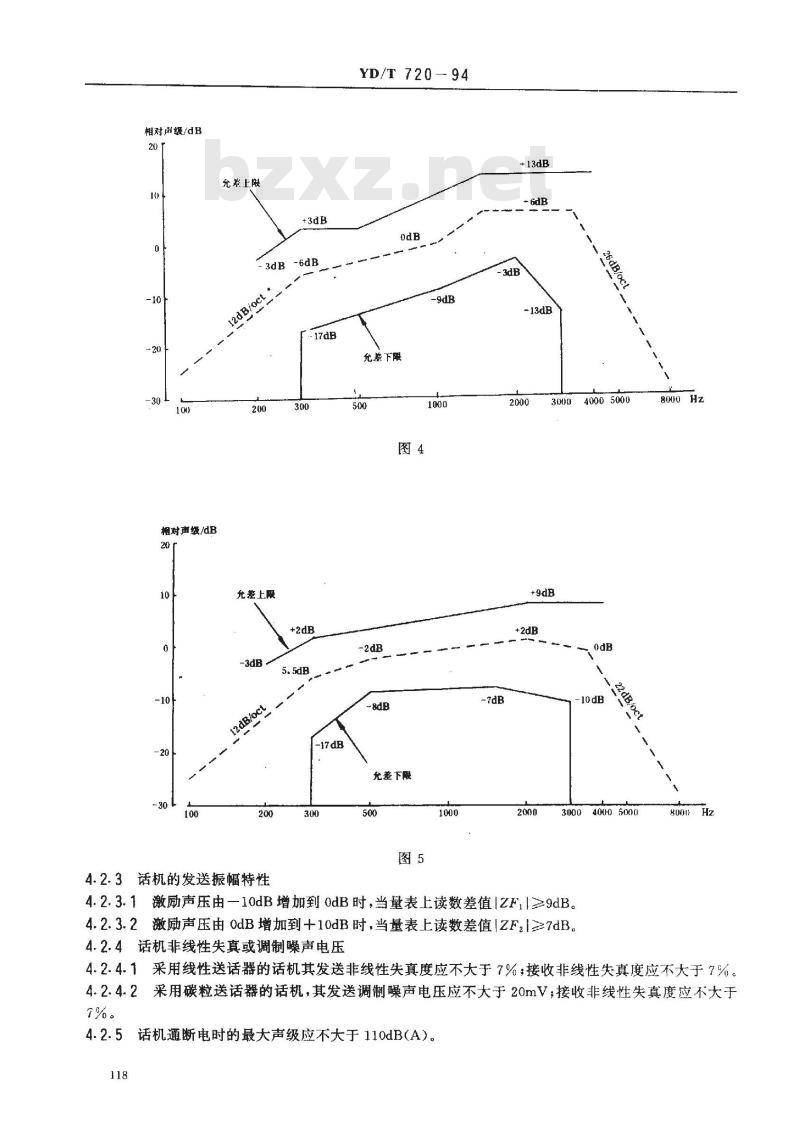

同时满足A、B型要求的话机为C型机。A或B型话机须有类型标志。4.2.2话机发送频率响应和接收频率响应均应符合GB6362的要求，发送典型频响及允差见图4。
接收典型频响及允差见图5。
注测试用仿真耳为布朗耳。
相对声级/dB
相对声级/dB
充差上限
3dB-6dB
12dB/oct.
充差上限
12dB/o
4.2.3话机的发送振幅特性
YD/T720-94
充差下限
充差下降
40005000
3000 4000 5000
4.2.3.1激励声压由一10dB增加到0dB时，当量表上读数差值IZF,≥9dB。4.2.3.2激励声压由OdB增加到+10dB时，当量表上读数差值ZF1≥7dB。4.2.4话机非线性失真或调制噪声电压.8000Hz
8000Hz
4.2.4.1采用线性送话器的话机其发送非线性失真度应不大于7%；接收非线性失真度应不大于7%。4.2.4.2采用碳粒送话器的话机，其发送调制噪声电压应不大于20mV，接收非线性失真度应不大于7%。
5话机通断电时的最大声级应不大于11OdB(A）。118
YD/T 720-94
4.2.6通话状态的阻抗在300～3400Hz频率范围内，相对于图3所示平衡测试网络的稳定平衡回损和回声平衡回损在用户线为0km状态下应符合表2的要求。表2
稳定平衡回损，dB
回声平衡回损，dB
注：建议话机阻抗实数部分可在400~～7002，虚数部分可在0～一3000的范围内选取。4.3测量的有关准备
4.3.1手柄按图6的规定固定于测量夹具上，α=21°，β=11°,138mm。手柄的对称平面在α、角和3线所组成的三角形平面上。
伤真嘴情圈中心
面的中心（耳参考点）
耳承平面
仍真嘴出声孔轴线方向
话机手柄
4.3.2仿真嘴的出声孔轴线和水平面夹角应为45°土2°，同时耳承平面与水平面垂直。4.3.3电话客观参考当量测量系统在测量前应按GB12195中附录A（补充件)的要求进行校正。4.3.4采用线性送话器的话机，按所测量项目的条款，接通声激励即可进行测量。4.3.5采用碳粒送话器的话机，在测量有关项目前的准备动作见附录B的B1条。4.4话机发送、接收和侧音参考当量的测量4.4.1客观发送参考当量的测量
4.4.1.1测量按图7连接。
YD/T720—94
4.4.1.2馈电桥应符合4.1.9.1条的规定，仿真用户线长度变化为0km、3km和5km。4.4.1.3手柄固定和准备动作按4.3条的规定进行。4.4.1.4采用线性送话器的话机
接通声激励后，待表针摆动在一-稳定范围内，读取当量表指针摆动的中间值（dIB)。4.4.1.5采用碳粒送话器的话机的测量见附录B的B2条。4.4.2客观接收参考当量的测量
4.4.2.1测量按图8连接。
4.4.2.2馈电桥应符合4.1.9.1条的规定；仿真用户线长度变化为0km，3km和5km。4.4.2.3手柄固定和准备动作按4.3条规定。4.4.2.4测量时手柄耳承紧贴仿真耳，观察图示仪中的图形，使低频频响不下掉，防止声泄漏，确保测试准确。
4.4.2.5读取当量表指针摆动的中间值（dB）。4.4.3客观侧音参考当量的测量
4.4.3.1测量按图9连接。
R-600±60
4.4.3.2馈电桥应符合4.1.9.1条的规定；仿真用户线长度变化为0km.3km和5kmz，120
4.4.3.3仿真中继线长度
YD/T 720-- 94
仿真用户线长度为0km时，仿真中继线长度为0km。仿真用户线长度为3km或5km时，仿真中继线长度为10km。4.4.3.4手柄按4.3.1和4.3.2条固定4.4.3.5测量时，手柄耳承应紧贴仿真耳，防止声泄漏。4.4.3.6采用线性送话器的话机
接通声激励后，读取当量表指针摆动的中间值(dB)。4.4.3.7采用碳粒送话器的话机的测量见附录B的B3条。4.5话机频率响应的测量
话机频率响应的测量按GB6362进行，采用线性送话器的话机在测量时，GB6362中3.5条除外。4.6话机发送振幅特性的测量
4.6.1测量按图7连接。
4.6.2馈电桥应符合4.1.9.1条的规定，仿真用户线长度为5km。4.6.3手柄按4.3.1和4.3.2条固定。4.6.4采用线性送话器的话机
4.6.4.1将当量表发送衰耗器置于10dB\档，接通声激励后，读取当量表指针摆动的中间值（dB）；然后置于“OdB”档，读取当量表指针摆动的中间值（dB)；最后置于“+10dB”档，读取当量表指针摆动的中间值(dB)。
4.6.5采用碳粒送话器的话机的测量见附录B的B4条。4.6.6振幅特性：IZF,1为“一10dB”档与“odB”档当量表读数之差的绝对值；IZF.1为”+10dB”档与\odB\档当量表读数之差的绝对值。4.7话机非线性失真度或调制噪声电压的测量4.7.1接收非线性失真度的测量
4.7.1.1测量按图10连接，呈测量接收参考当量状态，正弦信号发生器发出不同频率的正弦信号、其电平与测量话机接收参考当量时的电平相同，信号源内阻为6000。·
4.7.1.2馈电桥应符合4.1.9.1条的规定；仿真用户线长度为0km，3km和5km；测试频率为300H500Hz和1000Hz。
4.7.1.3测量时，手柄耳承应紧贴仿真耳，防止声泄漏。4.7.1.4从选频表上分别读取在不同长度的用户线时，各测试频率点的基波值X和二、二次谐波电平值 Xz、X.。
非线性失真按式(1)计算：
×100%
式中=10*/20其中：X，为选频表上的电平值，1=1、2、3。12
YD/T720-94
4.7.2采用线性送话器话机的发送非线性失真度的测量4.7.2.1测量按图11连接，呈测量发送参考当量状态。由正弦信号发生器产生不同频率的信号激励人工嘴，各频率在嘴参考点的声压均与测量发送参考当量时的声压相同。
C-100±5uF;R=600±60
4.7.2.2馈电桥应符合4.1.9.1条的规定，仿真用线长度为0km、3km和5km，测量频率为300Hz、500Hz和1000Hz。
4.7.2.3接通声激励，按4.7.1.4条测量和计算。4.7.3采用碳粒送话器的话机的发送调制噪声电压的测量见附录B的B5条。4.8通话状态阻抗的测量。
4.8.1测量按图12连接。
阻抗测量仪表
4.8.2馈电桥应符合4.1.9.2条的规定。测量采用碳粒送话器的话机时，送话器应用相应的等效电阻代替。
4.8.3测量时，将话机手柄按4.3.1和4.3.2条固定，手柄耳承应紧贴仿真耳，防止声泄。4.8.4阻抗测量仪表测试信号开路输出电压为285mV（有效值），仿真用户线长度为0km。测量频率为300Hz、500Hz、1000Hz、1500Hz、2000Hz、2500Hz和3400Hz。4.8.5在每个测量频率点上，测量出话机的阻抗。各频率点的平衡回损L按式（2)计算：zi+z.
式中：Z——话机的阻抗，
2.一—平衡测试网络的阻抗。
4.8.6话机的稳定平衡回损取各频率点的平衡回损的最小值。4.8.7话机的回声平衡回损L按式（3)计算：+10
L =- 10lg
t 1010
式中：1s2～L分别为当测量频率为500Hz、1000Hz、1500Hz、2000Hz、2500Hz时的平衡回损值122
4.9话机通断电时的最大声级的测量4.9.1测量按图13连接。
4.9.2馈电桥应符合4.1.9.1条的规定。YD/T 720 --- 94
4.9.3测量时，手柄耳承应紧贴仿真耳，防止声泄漏4.9.4将声级计置于A计权、均方根值、快档、保持位。dB(A）
4.9.5将话机通电5s后断电，读取声级计指示值，共做三次，取三次读数的最人值，5发号性能
5.1脉冲发号性能
5.1.1测试仪器和设备要求
5.1.1.1脉冲信号测试设备
能记录并显示脉冲个数、速率、断续比及两串脉冲间的时间间隔。该设备应以脉冲幅度的50%作为脉冲断续的分界线。
5.1.1.2数字示波器
灵敏度：5mV；
时间分辨率1ms;
应具有存贮和显示功能；
输人阻抗：不小于100k2。
5.1.1.3直流稳压电源
a．输出电压：0～80V可调；
b．纹波电压：不大于10mV。
5.1.1.4直流电流表
精度不低于1.0级，电流表的内阻应不大于被测电阻的1/30。5.1.2指标要求
电话机发号时，所发的脉冲数应与所按号码相同（按“0应发10个脉冲）。5. 1.2. 1
5.1.2.2话机发号时的脉冲速率、断续比和相邻两串脉冲间的时间间隔应符合表3的要求。话机发号时，回路接通电阻应不大于3000，设“R”键时，允许增加500。断开电阻应不小于5. 1.2.31
100ko。
脉冲速率,s\1
脉冲断续比
相邻两串脉冲间的时间间隔，ms10±1
(1.6±0.2)=1或（2.0+0.2)：1
≥500
5.1.3脉冲数、速率、断续比和相邻两串脉冲间的时间间隔的测量5.1.3.1测量按图14连接。
YD/T 720-94
Rg=1k+100
5.1.3.2将直流稳压电源的输出调至60土iV。R
5.1.3.3调节可变电阻R1，在电流分别为18mA，50mA时进行测量。5.1.3.4按下任一数码键\1”-0”读取脉冲数，速率和断续比（*1\除外）5.1.3.5在350ms时间内连续按任意二个数码键，从测试设备上读取相邻两中脉冲间的时间间隔。5.1.4话机发号时的回路接通电阻和断开电阻的测量5.1.4.1测量按图15连接、
R,--1k±100;R
5.1.4.2接通电阻
5.1.4.2.1将直流稳压电源的输出电压调至60土1V。1k±100
5.1.4.2.2话机处于取机状态，将开关K胃1位，按任一数字键，用数字示波器记录电阻R两端的电压波形，求R上的导通电压Von。5.1.4.2.3话机发号时间路的接通电流1按式（4)计算：Iou, -- Von/R2
5.1.4.2.4话机发号时，回路的接通电阻R。按式（5)计算：Ron =(V-Von)/1on
式中.电源电压。
5.1.4.3断开电阳
YD/T 720-94
5.1.4.3.1将直流稳压电源的输出电压调至60士1V。5.1.4.3.2话机处于取机状态，将开关K置F2位，按任一数字键，用数字示波器记录电阻R两端的电压波形，求R上的断开电压Vof5.1.4.3.3话机发号时向路的断开电流1.按式（6)计算：Iott =- Von/R2
5.1.4.3.4话机发号时回路的断开电阻Ra按式（7)计算：Rem: (V-Vor- o - R,)/Tof!
式中：V电源电压。
注：（1）导通电压V的选取：取话机发号导通时间中间点左右各5个点（时间间隔取2ms）的电旺钟本平均值②断开电压V的选取：取话机发号断开时间中间点左右各5个点（时间间隔取2ms)的电压的术平均值5.2双音多频发号性能
5.2.1测试仪器和设备要求
5.2.1.1选频表
5. 2. 1.2
5. 2. 1. 3
频率范围：60~10000Hz;
分辨率：IHz;
测量范围：一80~～十20dB；
电平测量误差：士0.1dB；
输入阻抗：不小于100k2。
数字示波器周5.1.1.2条。
直流稳压电源同5.1.1.3条。
直流电流表同5.1.1.4条。
5.2.1.5馈电桥符合4.1.9.1条规定。5.2.2指标要求
5.2.2.1双音多频信号的频率组台由高频群H，～H和低频群L,~L组成16种双音频信号，频率组合应符合表4的规定表4
高频群，H2
低频群颊率，Hz
或符号
5.2.2.2频率组合中单-频率允差范围不超过标称值的土1.5%。5.2.2.3双音多频信号的电平
高频群：
低频群：
—7dBm±3dB;
- 9dBm±3dB
5.2.2.4频率组合中的高频分量电平应比低频分量电平高2土1dB。H
（管）
5.2.2.5话机发号时，双音多频信号电平在达到稳定值的90%后，信号持续时间应不小于10ms，相邻的两组双音多频信号的时间间隔应不小于40ms。5.2.2.6话机发号时，输出信号中无用频率分量的总功率电平比双音多频信号中低频分量的功率电平12
