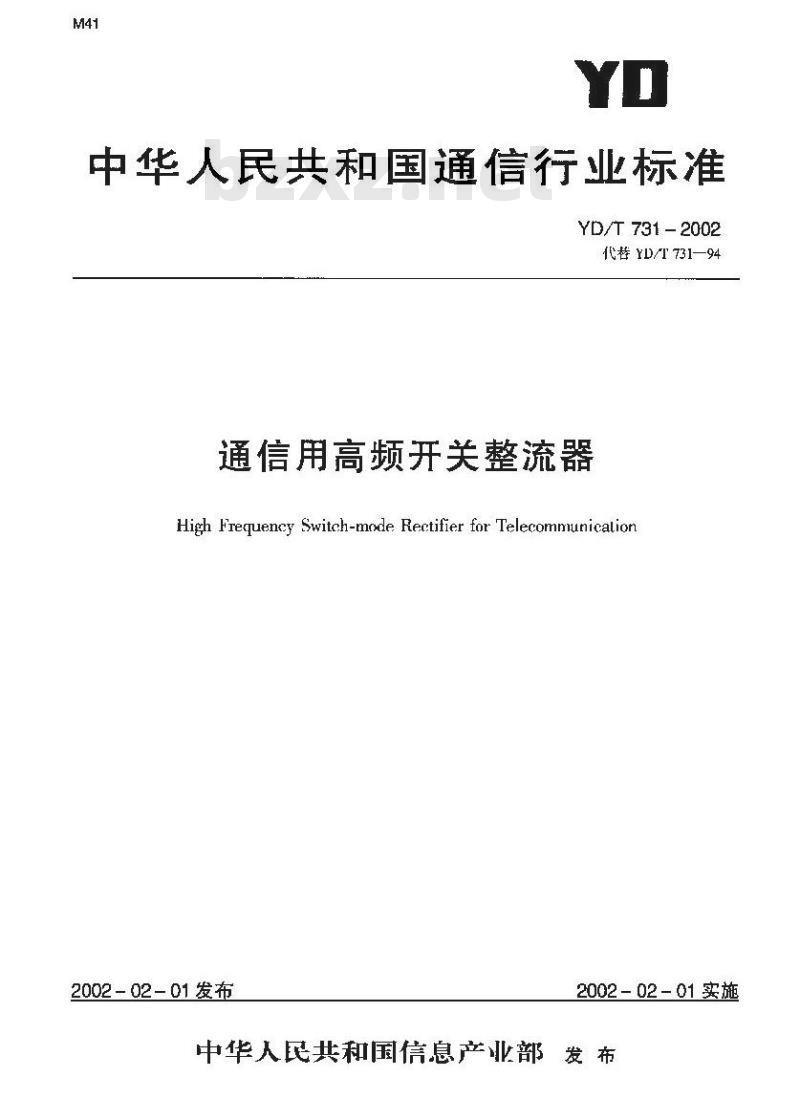

【通信行业标准(YD)】 通信用高频开关整流器

中华人民共和国通信行业标准
YD/T 731 - 2002
代替YD/T731—94
通信用高频开关整流器
High Frequency Switch-mode Rectifier for Telecommunicalion2002- 02-01 发布
2002 -02 -01 实施
中华人民共和国信息产业部发布前言
规范性引用义件
产品型号、系列及结构尺寸
试验方法
检验规娜
7标志、包装、运输、贮存

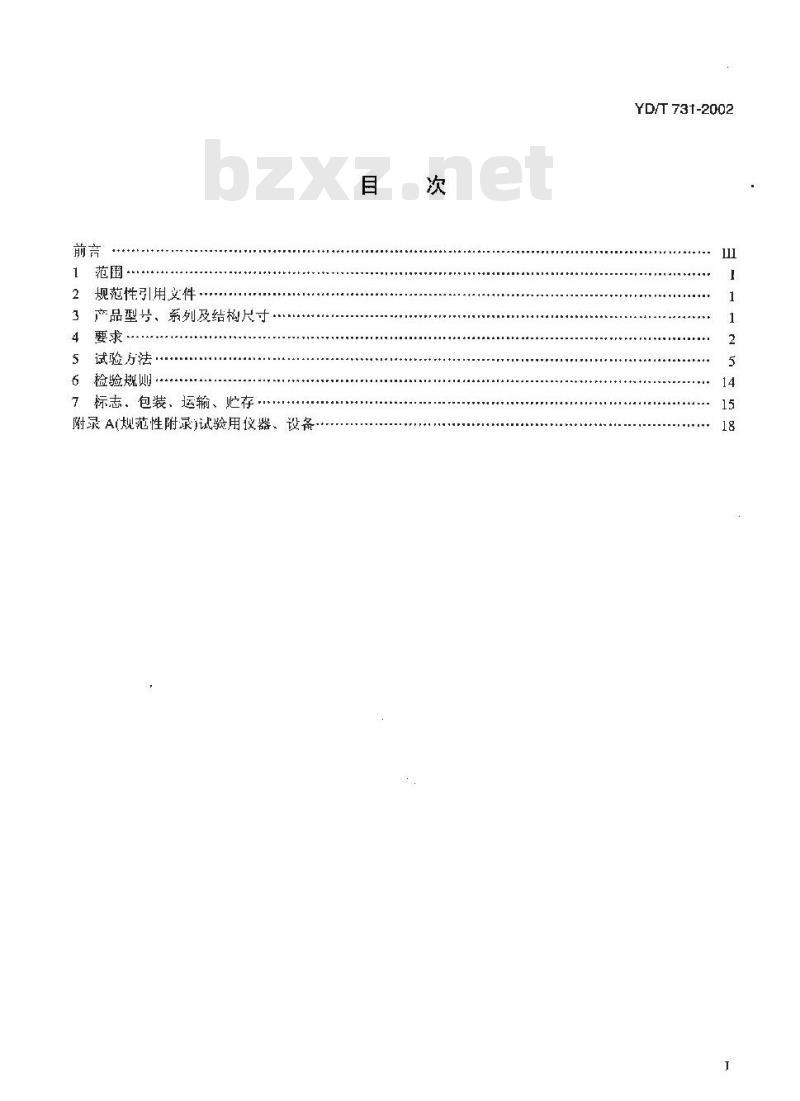

附录A(规范性附录)试验用仪器、设备目
YD/T731-2002
YD/T731-2002

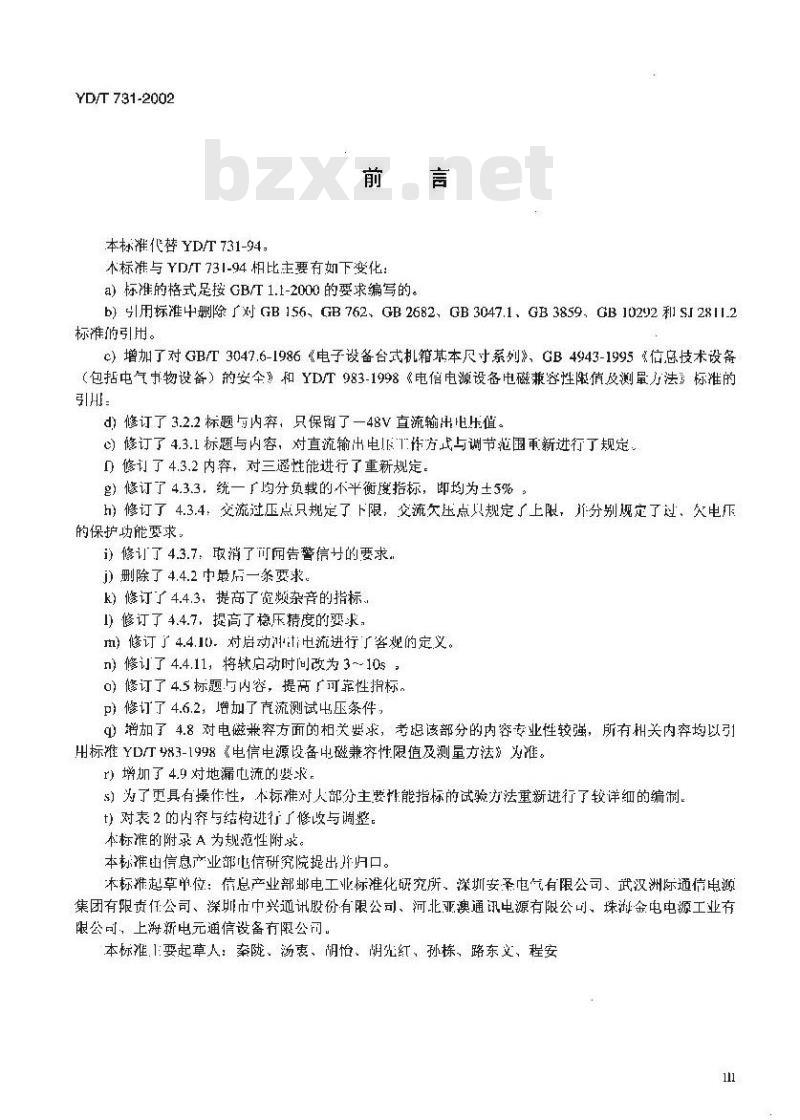

本标准代替YD/T731-94，
本标准与 YD/T 731-94相比主要有如下变化：a）标准的格式足按 GB/T1.1-2000 的要求编写的。言
b)引用标准中删除 『对 GB 156GB 762、GB 2682、GB 3047.1、GB 3859、GB 10292和1SI28112标准的引用。
）增加了对GB/T3047.6-1986《电子设备台式机箱基本尺寸系列》、GB4943-1995信息技术设备（包括电气中物设备）的安全》和YD/T983-1998《电信电源设备电磁兼容性限值及测量方法》标准的引
d修订了3.2.2标题与内穿，只保留了一48V直流输出电压值。C修订了4.3.1标题与内容，对直流输出电1作方武与调节范围更新进行了规定。D修订了4.3.2内穿，对三遥性能进行了重新规定。9）修订了4.3.3，统一『均分负载的不平衡度指标，即均为±5%。h）修订了4.3.4：交流过压点只规定了下限，交流欠压点以规定了上限，并分别观定了过、久电而的保护功能要求：
）修订了4.3.7：取消了可而告警信寸的要求j）删除了4.4.2中最后一条要求。k）修订了4.4.3，提商了宽频杂音的指标1）修订了4.4.7，提高了稳压精度的婴求，m)修订了4.4.10。对启动ti电流进行了客观的定义。n）修订了4.4.11，将软启动时间改为3~105，0修订了4.5标题与内容，提商广可靠性指标，P）修订了4.6.2，增加了直流测试出压条件，9增加了4.8对电磁兼穿方面的相关要求，考恐该部分的内容专业性较强，所有相关内穿均以用标准YDT983-1998《电信电源设备电磁兼容性限值及测量方法》为准。r）增加了4.9对地漏也流的要求，s）为了更具有操作性，本标难对人部分主要性能指标的试验方法重新进行了较详细的编制。t)对表2的内容与结构进行了修与调整。本标准的附录A为规范性附求。
本标准出信息产业部心信研究院提出并归口。本标准起草单位：信息产业部邮电工业标准化研究所、深圳安圣电气有限公司、武汉洲际信电源集团有限责任公司、深市中兴通讯股份有限公司、河北亚澳通讯电源有限公司、珠涵金电电源工业限公司，上海新电元通信设备限公司。本标淮1要起草人：秦陇、汤衷、胡怡、胡先红、孙栋、路东文、程安il1

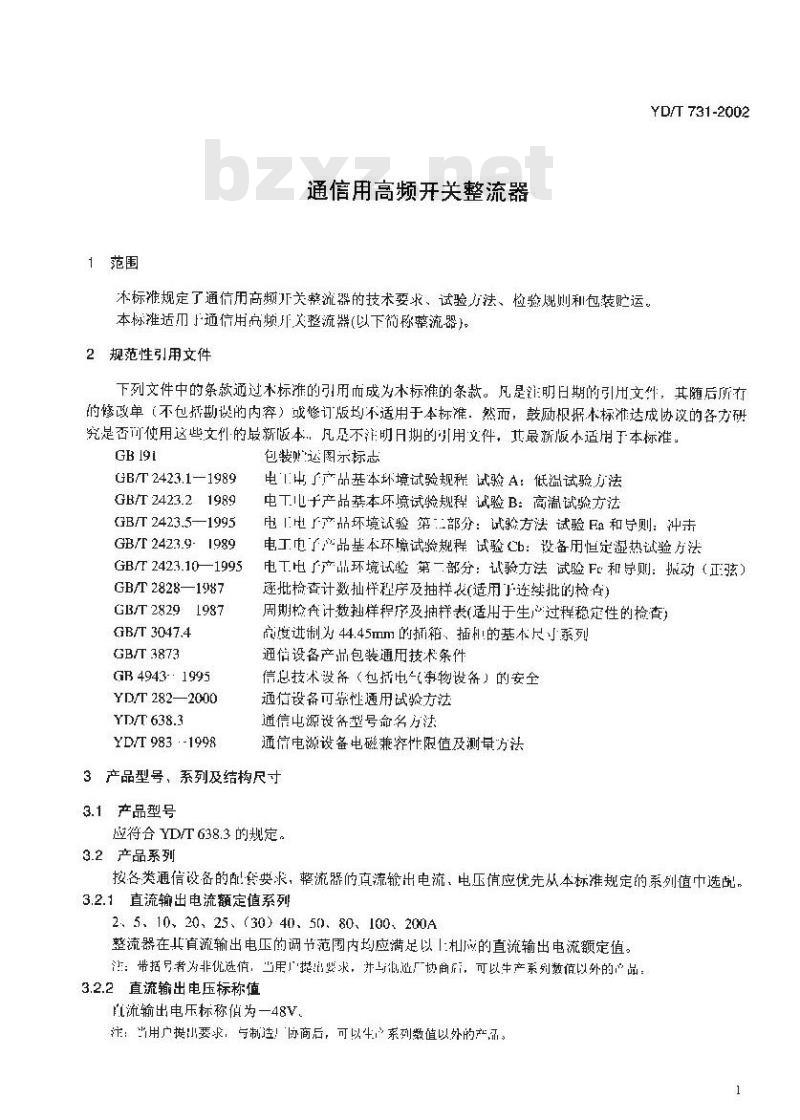

１范围
通信用高频开关整流器
YD/T731-2002
不标准规定了通信用高频开关整流器的技术要求、试验方法、检验则和包装贮运。本标准适用上通信用高频关整流器（以下简称整流器）2规范性引用文件
下列文件中的条款通过本标准的引用而成为木标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包拆勘误的内穿）或修订版均不适用于本标难：然而，鼓励根据木标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注明日期的用文件，其最新版小适用于本标准，GB 191
GB/T2423.1—1989
GB/T 2423.21989
GB/T 2423.5—1995
GB/T2423.9-1989
GB/T 2423.10—1995
GB/T2828—1987
GB/T28291987
GB/T 3047.4
GB/T 3873
GB 4943-:1995
YD/T282—2000
YD/T 638.3
YD/T 983--1998
包贴运图示标志
电工出产品基本环境试验规程试验A：低温试验方法电T电于产品基本环境试验规程试验B：高温试验方法电I电广产品坏境试验第部分：试验方法试验Ea和导则：冲击电工电了产品基本环境试验规程试验Cb：设备用恒定凝热试验方法电工电了产品环境试验第一部分：试验方法试验F和导则：振动（正弦）逐批检查计数抽样程序及抽样表(适用于连续批的检食)周期检食计数拙样程序及抽样表(适用于生过程稳定性的检查）高度进制为44.45mm的拓箱、插和的基本尺寸系列通信设备产品包装通用技术条件信息技术设备（包括电气事物设备）的安全通信设备可靠性通用试验方法
通信电源设备型号命名方法
通信电源设备电磁兼容性限值及测量方法3产品型号、系列及结构尺寸
3.1产品型号
应符合YD/T638.3的规定。
3.2产品系列
按各类通信设备的配套要求，整流器的直流输出电流、电压值应优先从本标准规定的系列值中选配。3.2.1直流输出电流额定值系列
2、5、10、20、25、（30）40、50、80、100、200A整流器在其直流输出电压的调节范围内均应满足以1:机应的直流输出电流额定值。注：带括号者为非优选值，当用广提出要求，并与码进厂协商，可以生产系列数值以外的产品：3.2.2直流输出电压标称值
H流输出电压标称值为一48V。
注：当用广提山要求，与制造！协商后，可以生系列数值以外的产而。YD/T 731-2002

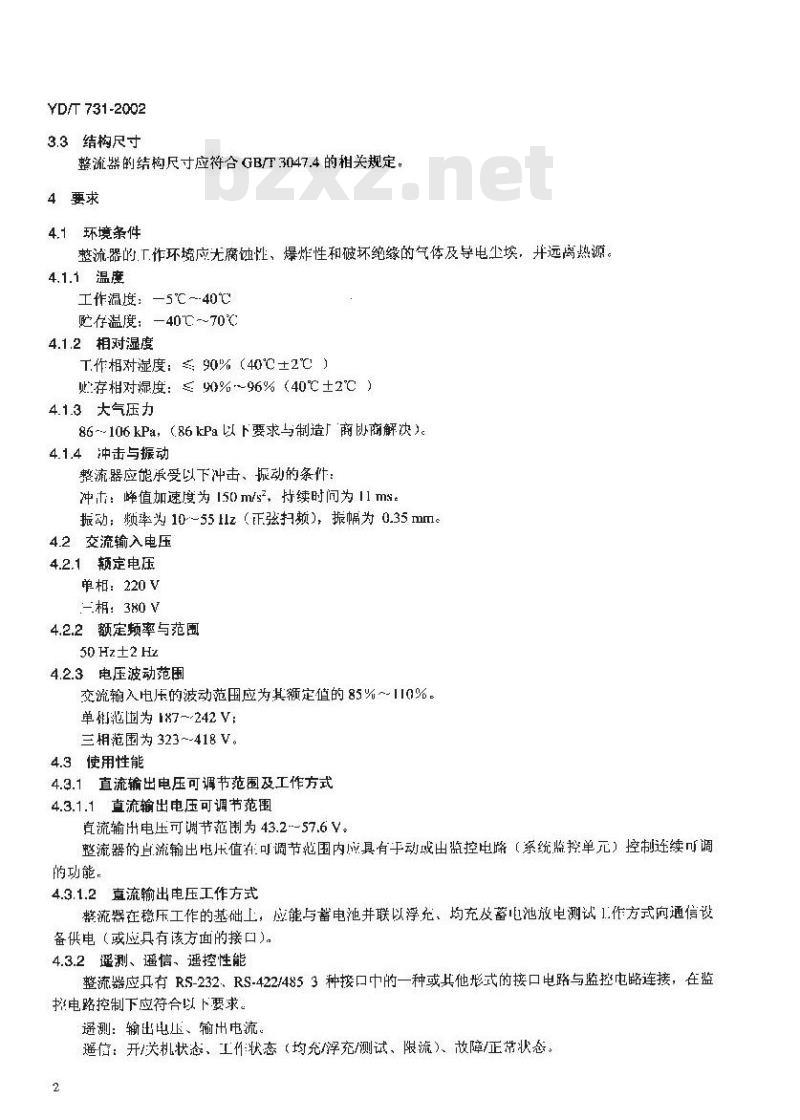

3.3结构尺寸
整流器的结构尺寸应符合GB/T3047.4的相关规定。4要求
4.1环境条件
整流-器的.下作环境应光腐蚀性、爆炸性和破坏绝缘的气体及导电尘埃，并远离热源。4.1.1温度
工作温度：—5℃-40℃
贮存温度：—40℃-~70℃
4.1.2相对湿度
T.作相对湿度：≤：90%（40℃±2℃）存相对湿度：≤90%~96%（40℃±2℃）4.1.3大气压力
86106kPa，（86kPa以下要求与制造厂商协商解决）。4.1.4冲击与振动
整流器应能承受以下冲击、振动的条件：冲：峰值加速度为150ms，持续时问为11ms振动：频率为1055z（正弦扫频），振幅为0.35mm。4.2交流输入电压
4.2.1额定电压
单相：220 V
相：380 V
4.2.2额定频率与范围
50 Hz±2 Hz
4.2.3电压波动范围
交流输入电压的波动范田应为其额定值的85%110%。单逆国为18-242V
三相范围为 323 ~-418 V。
4.3使用性能
4.3.1直流输出电压可调节范围及工作方式4.3.1.1直流输出电压可调节范围直流输出电压可调节范围为43.2--57.6V。整流器的直流输出电压值在可调节范围内应具有于动或出监控电路（系统监控单元）控制连续调的功能，
4.3.1.2直流输出电压工作方式
整流器在稳压工作的基础上，应能与蓄电池并联以浮充，均充及蓄电池放电测试1.作方式向通信设备供电（或应具有该方面的接口）。4.3.2遥测、遥信、遥控性能
整流器应具有RS-232.RS-422/4853种接口中的一种或其他形式的接口电路与监控电略连接，在监控电路控制下应符合以下要求。遥测：输出电压、输出电流。
遥信：开关机状态、工作状态（均充浮充/测试、限流）、故障/正常状态。2
遥控：开关机状态转换、均充/浮充/测试1作状态转换。4.3.3均分负载（并机工作）性能YD/T 731-2002
整流器应能采用多台同型号整流器并机工作。并机1.作时整流器白主工作或受控丁系统监控单元时应做到均分负载，在单机50%-10%额定输山电流范围内H分负载的不平衡值应不超过古流输出电流额定值的5%。
4.3.4过、欠电压保护性能
4.3.4.1交流输入过、欠电压及缺相保护整流器应能监视电网电压的变化，当交流输入电压值过高或过低时，为了保证整流器的安全工作，整流露应具备以下交流输入过、欠电卡及缺相保扩功能：\电网电压过高时，整流器以具有过心压关机保扩的功能，电网电压恢复正常后，应能自动恢复作：
过压保护电压的设定不成低于额定电压值的115%（单相应253V，三相应2437V）：当电网电压过低时，整流器应具有欠电压保护的功能，电网电压恢复正常后，应能白动恢复上作：久压保护电压的设定不应高于额定电压值的80%（相应：176V、相应304V）；三相电压输入时，电网出现缺杆时整流器应具有缺相保护功能，电网恢复止带后，成能户动恢复工作。
4.3.4.2直流输出过、欠电压保护整流器自流输出电压的过、欠电压值可由制造！根据用户要求设定，整流器应具备以下立流输出过欠电压保护动能：
当整流器的直流输山心乐值达到过电压设定值时，应能白动告警与关机保护，放障排除后，应能人1恢复工作：
当整流器的卢流输出电压值达到欠电压设定值时，应能白动告警，故障排除店，应能自动恢复工作4.3.5直流输出电流的限制性能
整流器应具有流输出电流的限制性能，限制电流范围成在其额定值的105%110%，当整流器且流输[电流达到限流值时，整流器应逊入限流工状态。整流器的流输出电流除限流性能外：还应有短路的自动保护性能。当救障排除后，整流器应能户动恢复工作：
4.3.6熔断器(或断路器)保护性能整流器为限制某些故障的进步扩大，电路应设存熔断器(或断路器)保扩护性能。4.3.7告菁性能
整流器在各种保扩性能（本标准4.3.4-4.3.6）动作的同时，应能自动发出相应的可见告警信号，4.4技术指标
4.4.1电网电压波动的适应性
当整流器的交流输入电压达到本标准4.2.3所要求的上限值或下限值时，整流器应能正常L作。4.4.2效率与功率因数
整流器在单机输出最大功率不小于1500W时，其共效率成不小于90%，功率因数成不小于0.92。整流器在单机输出最人功率小于1500W时，效率应不小于85%，功率因数应不小于0.95，4.4.3杂音电压
4.4.3.1电话衡重杂音电压
流器直流输出端电话加权衡承杂音电压应≤2mV，4.4.3.2宽频杂音电压
整流器直流输出端在3.4~150kHz频带内的宽频架电压应≤50mV。3
YD/T731-2002
整流器直流输出端在0.15~30MHz频带内的宽频杂音电压应≤20mV4.4.3.3离散频率杂音电压
整流器直流输出端在3.4~150kHz频带内的离散频率杂音电压Ji≤5mV整流器流输出端在150~-200kHz频带内的离散频率杂音电压应≤3mV。整流器直流输山端有：200～500kHz频带内的离散频率杂音电成≤2mV。整流器点流输出端在0.5-30MHz频带内的离散频率杂音电压应≤1mV，4.4.3.4蜂峰值杂音电压
整流器直流输出端在0~20MHz频带内的峰一峰值杂音电压应200mV4.4.4负载效应（负载调整率）
不同负载情况下的直流输出电压与输出电压辫定俏的差值应不超过输出电压繁定位的土0.5%。4.4.5源效应（电网调整率）
不同交流输入电压情况下的直流输出电压与输出电小整定值的差值应不超过输出电压整定值的主01%，
4.4.6温度系数（1/℃）
相对于20℃坏境温度情况下，溢度每变化1C时的直流输山电与输出电压整定值的差值应不超过输出电压整定值的土0.02%。
4.4.7稳压精度
不同交流输入电压与负载进行组合，各种情况下的直流输出电压与输出电压整定值的差值应不超过输出电压整定值的土0.6%，
4.4.8负载效应恢复时间（动态响应）由丁负载的阶跃变化（突变）引起的直流输山电压变化后的恢复时间应不大于2001s，其超调量应不超过输出电！整定值的土5%。往注：恢复时间是指真流输出电压变化量上汗至大于稳底精度处开始，恢复至小下等于不再超过稳压精度处为让的这段时问
4.4.9开关机过冲幅度
出于开关机引起直流输出电压变化的最人峰值应不超过直流输出电压整定值的土10%。4.4.10启动冲击电流（浪涌电流）由于启动引起的输入冲击电流应不人丁额定输入电压条件下最人稳态输入电流峰值的150%。4.4.11软启动时间
软启动时问（从启动至直流输出电压爬升到标称值所用的时间）可根据用户要求确定，一股为3~-10 s.
4.5可靠性指标
MTBF1×10Fh
4.6绝缘电阻和绝缘强度
4.6.1绝缘电阻
试验电！f为直流500V时，整流器主回路的交流部分和直流部分对地以及交流部分对直流部分的绝缘电阻均不低于2M2.
4.6.2绝缘强度
交流电路对地、交流电路对直流电路应能承受50Hz、有效值为1500V的交流电压（漏电流≤30mA）或等效其峰值的2120V直流电压1min，几无出穿与飞弧现象，直流电路对地应能承受50Hz、有效值为500V的交流电压（漏电流≤30mA）或等效其峰值的710V直流电压1min，H.光击穿与飞弧现象4
4.7音响噪音
不大于55dB（A让枚）
4.8电磁兼容
4.8.1传导骚扰限值
应符合YD/T983-1998表2中A级的要求。4.8.2辐射骚扰限值此内容来自标准下载网
应符合YD/T983-1998表4中A级的要求。4.8.3谐波电流限值
单相交流输入的整流模耿应符合YD/T983-[998表6中A类设备的限值要求。4.8.4电压起伏和闪烁限值
应符合YD/T983-1998表8中的要求。4.8.5抗扰性
针对整流器外壳表面的抗扰性有：电磁场辐射抗扰性、静电放电抗扰性，计对整流器且流端口的抗扰性有：射赖场传导抗扰性、电快速瞬变脉冲群抗扰性：YD/T731-2002
对整流器交流端的抗扰性有：射频场传导抗扰性、电快速瞬变脉冲群抗扰性、浪（冲击电压波与冲击电流波》、电压替降、电压短时中断。整流器在迎行以上各种抗扰性试验中或试验后应符合YD983-1998表9中的要求。4.9对地漏电流
应符合GB4943-1995中5.2.2表17最大对地漏电流的要求，当漏电流人于3.5\A时，漏电流不应超过每和输入电流的5%，如果负载不乎衡，则应采用3.个电流的最人值来进行计算：在大漏电流通路上，内部保护接地导线的截面积不应小于1.0mrm2。在靠近设备的一次电源连接端处，应设置标有誉告语或类似词语的标牌，即“大漏电流，在接通电源之前必须先接地”
5试验方法
5.1试验前准备
5.1.1试验环境条件
通电前被测整流器应与坏境温度平衡，按照产品规定预热时间对被测整流器进行预热，环境温度：15℃～35℃
相对湿度：45%~75%
人气压力：86~106kPa
5.1.2试验用仪器、设备
现本标准附录A.
5.2性能试验
5.2.1直流输出电压调节范围试验5.2.1.1测试电路（见图1）
5.2.1.2试验方法与步骤
（1）按图1接好试验电路：
(2）启动被测整流器，调节交流输入电为额定值、直流输出电压为出厂整延值、负载电流为50%额定值：
(3）调节交流输入电压为85%额定值（单相为187V，三相为323V），调节直流输出电压及负载，观察并记录输出电流达到额定俏时的最高输出电压，测试结果应符合4.3.1规定的直流输出电压范围的5
YD/T731-2002
上限；
数学分析
图！性能指标基本试验电路
直流电流
谢试装留
(4）调节交流输入电压为110%额定值（单相为242V，一相为418V）.调节占流输出电压及负载。观察并记录输出电流达到5%额定值时的最低输出电压，测试结果应符合4.3.1规定的直流输出电压范围的下限：
（5）检合点流输出电压调节功能是否具有手动或监控心路控制连续可调的功能。5.2.2遥测、遥信、遥控性能试验5.2.2.1试验电路（见图1）
5.2.2.2试验方法与步骤
(1）目测检查被测整流器是否具有与监控电路的接口电路（RS-232、RS-422/485的一种或其他形武的接口）；
（2）按图1接好试验电路，并将让算机通过监控电路（或系统监轻单元）与被测整流器接门电路连接；(3）启动被测整流器，调节交流输入电压、直流输出电压、负载电流在额定值范国内；(4）在计算机软件的支持下对被测整流器进行遥测、遥信、遥控性能测试，测试结果应符合4.3.2的要求，
5.2.3均分负载（并机工作）性能试验5.2.3.1试验电路（见图2）
5.2.3.2试验方法与步驿
（1）按图2接好试验电路（被测整流器数量：三3台），当被测整流器的均分负载性能受控丁监控电路（系统监控单元单）时，被测整流器应经按口电路与监控电路和连接；(2）调节被测整流器交流输入电压为额定值：(3）逐台开启准台被测整流器，调节直流输山电斥为出厂整定值；(4）调节可调负载，使总负载电流为50%额定值，记录各台被测整流器的电流值，(5）调节可调负载，使总负载电流为100%额定值，记录各台被测整流器的电流值：（6）根据测试记录数据计算各台被测整流器在不同输出电压及电流况下并机工作的均分负载不平衡度，计算方法见公式（1)，计算结果应符合4.3.3的求。6, = (K,-K)X100%
8, =(KzK)×100%
S,-（K.-k)X100%
式中;
K=lJiy
I I.++ I.
一为各台被测整流器所承担的输出电流值一为各台被测整流器的输山电流额定值FI
为台被测整流器的输出电流总和为n台被测整流器的输出电流额定值总和交流电流
測试装置
被测整流器
被测整流器
直流电流
测试装置
直流电流
测试装置
图2均分负载性能试验电路
5.2.4交流输入过、欠电压以及缺相保护与告警性能试验5.2.4.1试验电路（见图1）
5.2.4.2试验方法与步骤
(1）按图1接好试验电路；
直疵数字电压丧
总电流
YD/T731-2002
测试装置
(2）启动被测整流器，调书交流输入电压为额定值、直流输出电压值为出！整定、负载电流为50%额值：
(3）调节被测整流器交流输入电压位至过压保护点（单相时不低于253V，三相时不低于437V）或欠/保护点（单相时不高于176V，三相时不高于304V），检查被测整流器状念应符合4.3.4.1与4.3.7的要求：
(4）对三相交流输入的流器人为制造缺相状态，检查被测整流器状态应合4.3.4.1与4.3.7的要(5）调节被测整流器交流输入电压值从过压或欠压保护点恢复个额定值范围内，或将缺相状态恢复正常，检查被测整流器状态应符合4.3.4.1的要求。6.2.5直流输出过、欠电压保护与告等性能试验5.2.5.1试验电路（见图1)
5.2.5.2试验方法与步骤
(1）按图「接好试验电路：
(2）启动被测整流器，调节交流输入电为额定值、直流输出电小值为出厂整定值、负载电流为50%额定值：
(3）调节披测整流器直流输出电压值至过压保护点或欠压保护点，检否被测整流器状态，应符合4.3.4.27
YD/T 731-2002
与4.3.7的要求；
（4)调节被测整流器直流输山电压值从过压或欠压保护点恢复至额定值范围内，检查被测整流器状态应符合4.3.4.2的要求
5.2.6直流输出电流限制试验
5.2.6.1试验电路（见图1）
5.2.6.2试验方法与步骤
(1）按图1接好试验电路：
(2）启动被测整流器，调节交流输入电压为额定值、直流输出电压位为出厂整定值、负载电流为50%额定值：
(3）调节负载电流至限流点，检售被测流器状态应符合4.3.5与4.3.7的要求：(4）调节负载电流从限流点恢复至颁定值范围内，抢产被测整流器状态应符合4.3.5的要求。5.2.7告性能试验
人为制造被测整流器任一保护性能动作时，检查被测整流器状态应符合4.3.7的要求，5.3：技术指标试验
5.3.1电网电压波动适应性试验
5.3.1.1试验电路（见图1）
5.3.1.2试验方法与步骤
（1）按图1接好试验电路：
(2）门动被测整流器，调节交流输入电压为110%额定值、直流输出电压为43.2V、负载电流为额定值，检查被整流器状态应符合4.4.1的要求；(3)调节被测整流器交流输入电为85%额定值，调节被测整流器直流输出电压为57.6V，负载电流为额定值，检查被测整流器状态应符合4.4.1的要求。5.3.2效率与功率因数测定
5.3.2.1试验电路（见图1）
5.3.2.2试验方法与步骤
（I）按图1接好试验电路。交流参数数字分析仪对3种供电方式（单机、一相一线、三相四线）的接线方式见相关仪表使用说明书：(2）动被测整流器，调节交流输入电压为定值、直流输出电压为出厂整定值、负载电流为额定值：(3）根据占流输出电斥、电流的乘积计算出被测整流器的直流输出功率；(4）在交流参数数字分析仪上读取被测整流器的交流输入有功功率，按公式(2)计算出效率，应符合4.4.2的要求：
(5）在交流参数数字分折仪上读取功率因数，应符合4.4.2的要求。P×100%
效率三
式中：
P。一直流输出功率；
P—交流输入有功功率。
5.3.3杂音电压试验
5.3.3.1试验电路（见图3）
5.3.3.2试验方法与步骤
（1）按图3接好试验电路。按测试内容要求在披测憋流器亢流输出端分别连接30M11z选频表：测试离散杂音电压（仪表测试回路需申接：只0.1μF/100V无极性电容器）和20MHz示波器：测试峰8
连接杂音计，测试电话衡重杂音电压与宽频杂音电压，峰值杂音电。
交流数字
电压表
直流数字
电压表
01F/100
选频表
图3杂音电压试验电路
杂音计
直流电流
测试装置
20MHz示波器
YD/T 731-2002
(2)启动被测整流器，调节交流输入电压为110%额定值，直流输出电压为出厂整定值，负载电流为额定值；
(3)用杂音计中电话衡重加权测量模式，选择60052或7502输入阻抗，并选择适当量程，读取并记录杂音计的最人电F测量读数，即为被测整流器输出端电话衡重杂音电压值，其应符合4.4.3.1的要求；(4）用杂音计中15Hz-~30MHz加权测量模式II段（3.4kHz~-150kHz）及I段（0.15~-30MHz，选择752输入阻抗，并选择适当量程，分别读取并记录杂音计I段与ⅢI段最大电H测量读数，即分别为被测整流器输出端3.4-150kHz频段与0.15~30MHz频段的杂音电压位，应符合4.4.3.2的要求；(5）用30MHIz选频表选择适当显程，按3.4.~150kHz频段、150～200kHz频、200-~500kHz频段、0.5~-30MHz频段进行测量，读取并录各频段最大电压测量读数，即为被测整流器输出端的离散杂音电压销，应符合4.4.3.3的要求：(6）用20MHz.小波器选择适当量程，示波器扫描速度应低于0.5s，读取并记求20MHz.示波器所显示的最大峰一峰值幅度，即为被测整流器输出端的峰一峰杂音电压值，应符合4.4.3.4的要求；(7)调节被测整流器交流输入电压为85%额定值，并重复(3)~(6)项。5.3.4负载效应（负载调整率）试验5.3.4.1试验电路（见图1）
5.3.4.2试验方法与步骤
(1）按图丨接好试验中路：
(2）启动被测禁流器，训节交流输入电压为额定值、凸流输山电压为山厂整定值、负载电流为50%额定值，以此时直流输出电压值作为整定值：(3）调节交流输入出压为颁定值．调节负载电流分别为5%、100%额定值，对每种负载电流情况下的占流输出电压分别进行测量、记录；(4）根据测试的记求数据按公式(3)计算出被测整流器在以上各种条件下的负载调整率，其中最差值应符合4.4.4的要求。
武中：
负载调整率) 100%
Vao——直流输出电压整定值：
负裁电流为5%额定值时的直流输出电压值；负载电流为1(1%，额定值时的直流输出电压值(3)
