【行业标准】 2GHzWCDMA数字蜂窝移动通信网lublur接口测试方法(第四阶段)高速分组接入(HSPA)

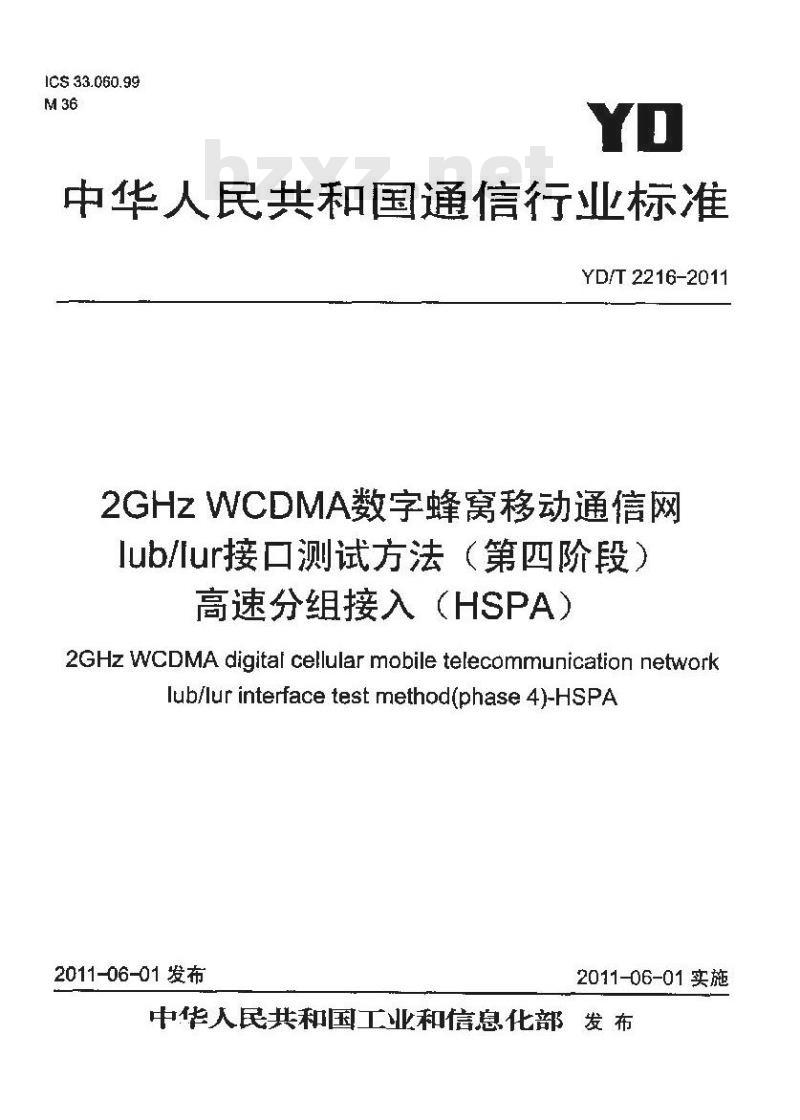

Ics 33.060.99
中华人民共和国通信行业标准
YD/T2216-2011
2GHZWCDMA数字蜂窝移动通信网
lub/lur接口测试方法（第四阶段）高速分组接入（HSPA）
2GHz WCDMA digital cellular mobile telecommunication networklub/lur interface test method(phase 4)-HSPA2011-06-01发布
2011-06-01实施

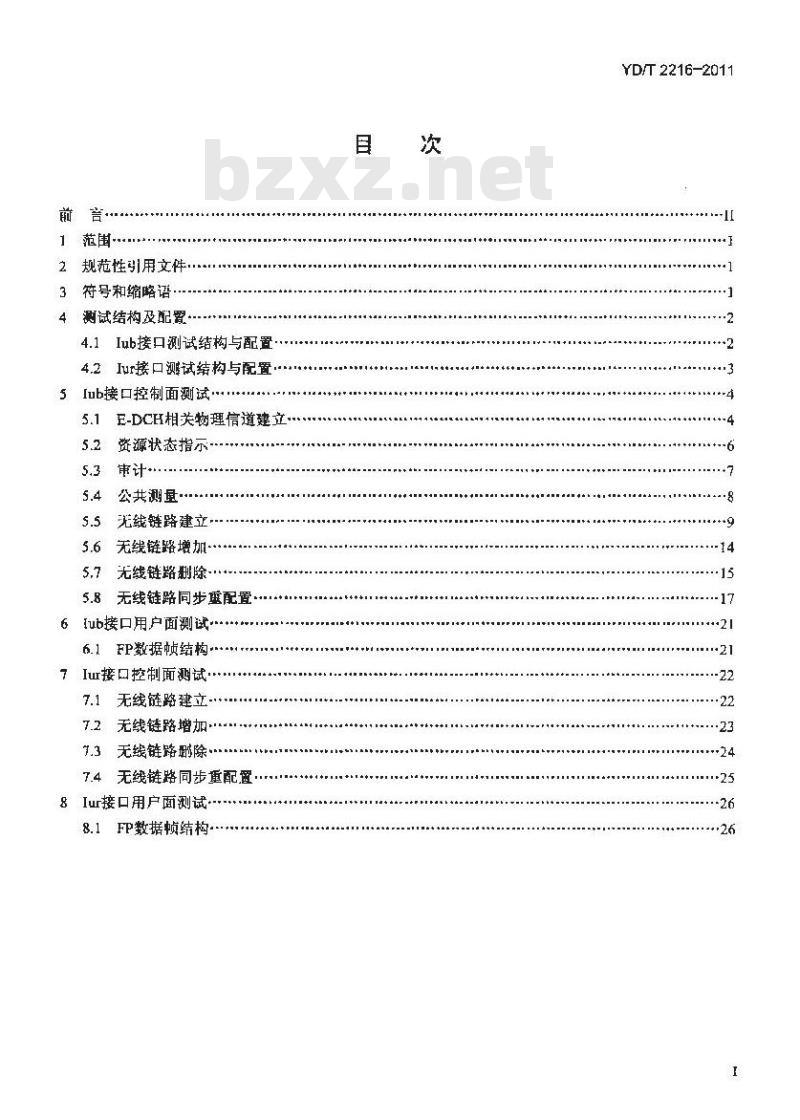

中华人民共和国工业和信息化部发布前·
1范围·
2规范性引用文件
3符号和缩略语：
4测试结构及配置-
4.1Iub接口测试结构与配置.....4.2Iur接口测试结构与配置.
5[ub接口控制面测试
E-DCH相关物理信道建立..
5.2资源状态指示
5.3审计
公共测量
无线链路建立·
5.6无线链路增加-*.
5.7无线链路删除
5.8无线链路同步垂配置
6{ub接口用户面测试
6.1FP数据顿结构...
7Iu接口控制面测试
无线链路建立
7.2无线链路增加
7.3无线链路除
7.4无线链路同步重配置·
8Iur接口用户面测试
8.1FP数据顿结构..
TTTKONKACA
YD/T 2216-2011
YD/T 2216-2011

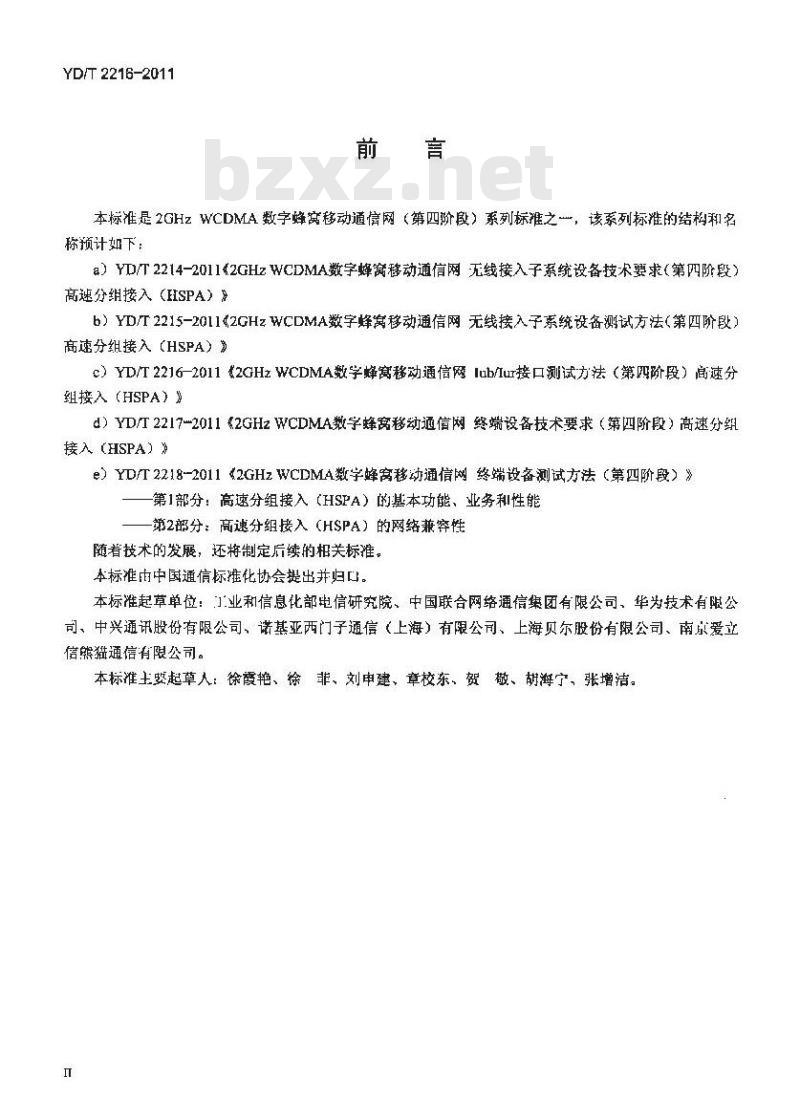

本标准是2GHzWCDMA数字蜂窝移动通网（第四阶激）系列标准之，该系列标准的结构和名称预计如下：
a）YD/T2214-20112GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第四阶段）高速分组接入（HSPA）》
b）YD/T2215-201142GHzWCDMA数字蜂高移动通信网无线接入子系统设备测试方法（第四阶段）高速分组接入（HSPA）》
c）YD/T2216-20112GHzWCDMA数学蜂寓移动通信网Iub/lur接口测试力法（第四阶段）高速分组接入（HSPA）》
d）YD/T2217-2011《2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第四阶段）高速分组接入（HSPA）》
e）YD/T2218-20112GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第四阶段）》第1部分：高速分组接入（HSPA）的基本功能、业务和性能一第2部分：高速分组接入（HSPA）的网络兼穿性随着技术的发展，还将制定后续的相关标准。本标准由中国通信标推化协会提出并归口。本标准起草单位：门业和信息化部电信研究院、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、诺基亚西门子通信（上海）有限公司、上海贝尔股份有限公司、南京爱立信照猫通信有限公司。
本标准王婺起草人：徐馥艳、徐菲、刘申建、章校东、贺敬、胡海宁、张增洁。TTIKANYKACA
2GHzWCDMA数字蜂窝移动通信网
YD/T 2216-2011

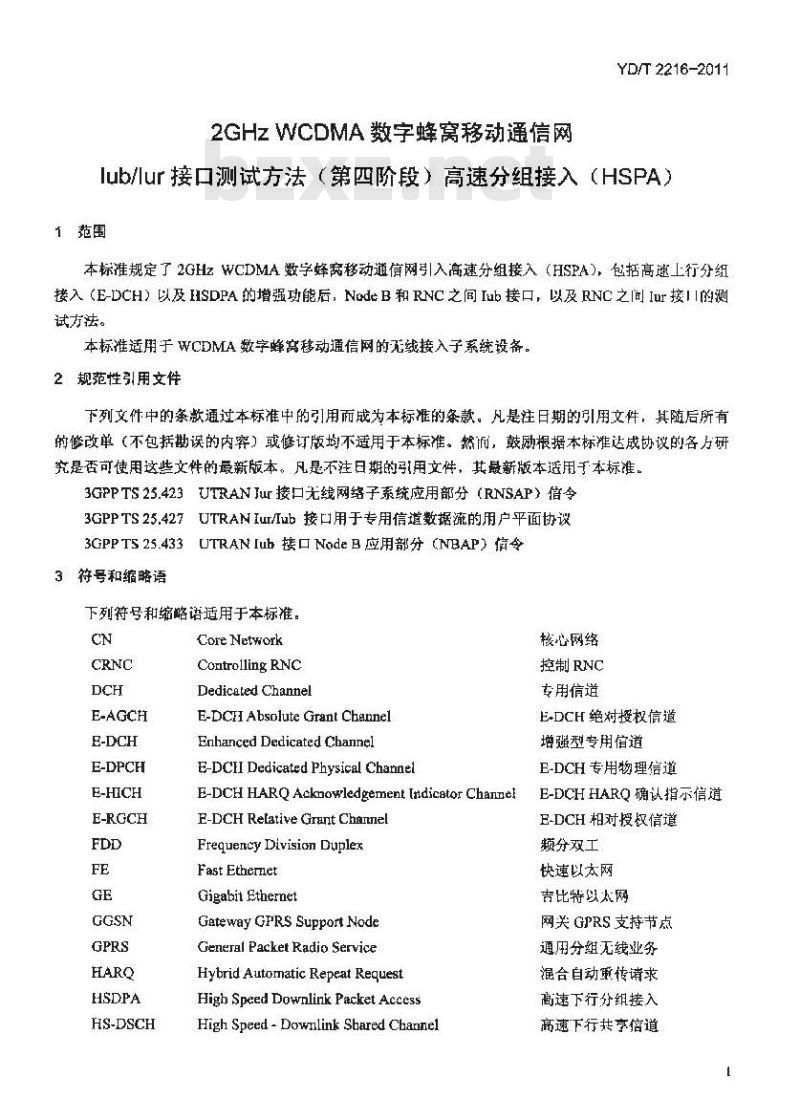

lub/lur接口测试方法（第四阶段）高速分组接入（HSPA）1范围
本标准规定了2GHzWCDMA数字蜂窝移动通信网引入高速分组接入（HSPA)，包括高速上行分组接入（E-DCH）以及HSDPA的增强功能后，NodeB和RNC之间Iub接口，以及RNC之间Iur接II的测试方法。
本标准适用于WCDMA数字蜂窝移动通信网的无线接入子系统设备。2规范性引用文件
下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。3GPPTS25.423UTRANJur接口无线网络子系统应用部分（RNSAP）信令3GPPTS25.427UTRANIur/lub接口用于专用信道数据流的用户平面协议3GPPTS25.433UTRANIub接口NodeB应用部分（NBAP）信令3符号和缩略语
下列符号和缩略语适用于本标准。CN
E-AGCH
E-DPCH
E-HICH
E-RGCH
HS-DSCH
Core Network
Controlling RNC
Dedicaled Channel
E-DCH Absolute Grant ChennelEnhanced Dedicated Channel
E-DCH Dedicated Physical ChannelE-DCH HARQ Ackmowledgement Indicator ChannelE-DCH Relative Granit ChannelFrequency Division Duplex
Fast Ethermet
Gigabit Ethernet
Gateway GPRS Support Node
General Packet Radio ServiceHybrid Autormatic Repeat RequestHigh Speed Downlink Packet AccessHigh Speed -Downlink Shared ChannelTTTKANTKACA
核心网络
控制RNC
专用信道
E-DCH 绝对授权信道
增强型专用信道
E-DCH 专用物理信道
E-DCHHARQ确认指示信道
E-DCH相对授权信道
频分双工
快速以太网
吉比特以太网
网关GPRS支持节点
通用分组无线业务
混合自动量传请求
高速下行分组接入
高速下行共享信道
YD/T 2216-2011
HS-PDSCH
HS-SCCH
Nade B
4测试结构及配重
High Speed-Physical Downlink Share ChannelHigh Speed - Shared Cantrol ChannelInversc Multiplexing for ATMMobile Switching Center
Node B Application Part
Paging Channel
Packet Switched
Public Swritched Telephone NetworkRanidom Access Channel
RadioNetworkControler
Radio Network Subsysten Application PartRadia Resource Controt
Serving GPRS Support Node
Serving Radio Network ControlierSynchronous Transfer Mode 1
User Equiprment
Uscr-to-Network Interface
Universal Terrestial Radio Access NetworkVisitor Location Register
Wideband CodeDivision Multiple Access4.1lub 接口测试结构与配可
4.1.1测试环境配盂图
高速物理下行链路共享信道
高速共享控制信道
异步传输模式反向复用
移动交换中心
Node B 应用部分
节点B
寻呼信道
分组交换
公共交换电话网
随机接入信道
无线网络控制器
无线网络子系统应用部分
无线资源控制
服务 GPRS支持节点
服务 RNC
同步传输模式1
用户设备
用户网络接！
通报陆地无线接入网络
拜访用户位置寄存器
宽带码分多址

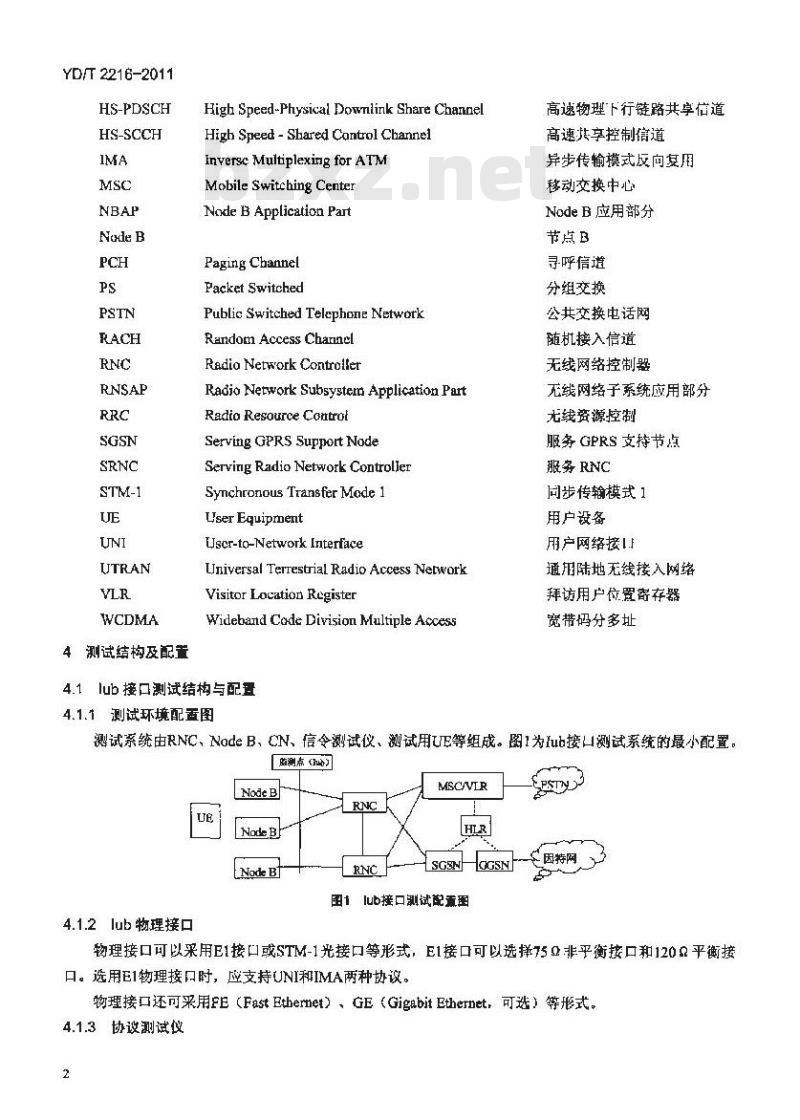

测试系统由RNC、NodeB、CN、信令测试仪、测试用UE等组成。图1为Iub接口测试系统的最小配置监测点(h
Node Bf
4.1.2 lub 物理接口
MSCVLR
国 lub接口测试配重理
因特网
物理接口可以采用E1接口或STM-1光接口等形式，E1接口可以选择750非平衡接口和120Q平衡接口。选用E1物理接口时，应支持UNI和IMA两种协议。物理接口还可采用FE（FastEthermnet）、GE（GigabitEthernet，可选）等形式。4.1.3协设测试仪
TTTKONKACA
YD/T2216-2011
在测试，从Iub接口点监测信令流程。通过协议分析折仪来监测和分析Iub接口上的信令流程和消息，此协议分析仪应具有分析ub接口控制面和用户面协议的能力。4.2ur接口测试结构与配置
4.2.1测试环境配图
测试系统由RNC、Node B、CN、信令测试仪，测试用UE等组成。图1为Iur接口测试系统的最小配置。Node B
Node B
Node B
4.2.2协设测试仪
监测息（）
MSCMLR
SGSNGGSN
图2 lur接口测试配置
EPSTNY
函特网
在测试中，从lur接口点监测信令流程。通过协议分析仪来监测和分析Iur接口上的信令流程和消感：此协议分析仪应具有分析lur接口控制面和用户面协议的能力。4.2.3其他说明
本规范中所提出的测试触发条件均为建议使用的方法。如被测系统采取UEinvolvedSRNS重定位实现Inter-RNC切换，则第7章、第8章项目不进行测试。TTKANTKACA
YD/T 2216-2011
5lub接口控制面潮试
5.1E-DCH相关物理信道建立
测试编号：5.1.1
目：E-DCH相关物理信道建文
分项国：E-DCH相关资源的分配
测试预置条件：
Node B中小区已经建立：
通过操作维护（OMC）其他方式触发E-DCH小区激活测试流程：
预期结果：
PHYSICAL SHARED CHANNEL
RECONFHGURATIDNREQUEST
PHYSICALSHAREDCHANNELwwW.bzxz.Net
RECONFIGLRATION RESPONSE
Node B
1）在CRNC向NOdeB发送的NBAP消息“PHYSICALSHAREDCHANNELRECONFIGURATIONREOUEST”中，应包含IE“HS-PDSCHHS-SCCH,E-AGCH,E-RGCHandE-HICHTotalPower”（可选）“E-AGCH CodeFDDInformation\和“E-RGCH/E-HICH CodeFDDInformation\等，且IE\E-AGCHCadeFDD Infarmafion”中包含一个或多个码宇，LE“E-RGCH/E-HICHCodeFDD Information\中包含一个或多个码字；
2）该过程结束后，该小区中应已分配E-DCH的关资源TTTKANTKACA
测试编号：5.1.2（可选）
目：E-DCH相关物理宿道建立
分 项 目：重配E-AGCH、E-RGCH/E-HICH信道码道数测试预置条件：
1）NodeB中小区已经建立；
2）小区中已分配E-DCH 的相关物理信道E-AGCH、E-RGCH/E-HICH码字资源，3）触发重配小区 E-AGCH、E-RGCH/E-HICH码道数测试流程：
预期结果：
PHYSICALSHARED CHANNEI
KECONFIGURATION REQUEST
PHYSICALSHAREDCHANNEI
RECONFIGURATION RESPONSE
YD/T 2216-2011
1） CRNC 向 Node B 发送的 NBAP 消息“PHYSICAL SHARED CHANNEL RECONFIGURATIONREQUEST\中，\E-AGCH Cade FDD Information”和 \E-RGCH/E-HICH Code FDD Information\ 中包含一个或多个码字：
2）该过程结束后，该小区中 E-AGCH、E-RGCH/E-HICH信道码字更新为 CRNC新指配的值TKNYKACA
YD/T 2216-2011
5.2资源状态指示
测试编号：5.2.1
项目：资源状态指示
分项：E-DCH小区瓷源软态指示
测试预置条件：
1）小区中已分配HSDPA、E-DCH相关的物理信道资源：2）通过小区中E-DCH资源的改变或其他方式，触发NodeB间CRNC发送此消息测试流程：
预期结果：
RESOURCE STATUS INDICATION
NodeB向RNC发送“RESOURCESTATUSINDICATION”消息。消息中有IE“E-DCHCapability”或“E-DCHResourcesInformation\等6
TKNYKACA
5.3审计
测试编号：5.3.1
项目：审计
分项：E-DCH小区中计
测试预置条件：
1）已成配置了小区，形成功地执行了公共信道建立流程：2）小区已分配E-DC1相关的物理倍道资源测试流程：
AUDITREOUEST
AUDTT RESPONSE
预期结果：
YD/T 2216-2011
1） CRNC 向 Node B 发送的消息\AUDIT REQUEST*中的 [E“Sart of Audit Seguenee Indicafor” 设为*'start of audit sequence:
2）还过信令测试仪观察NodeB控制端口审计请求及其响应消息，Iub接口消息应符合协议要求：3）查看资源状态的信息与响应消息中的内容是否一致TTKANTKACA
YD/T2216-2011
5.4公共测量
测试编号：5.4.1
项昆：公共测量
分 项 目： E-DCH小区的公共测量测试预置条件：
已成功配置了一个HSPA(HSDPA、E-DCH小区，并已完成小区的HS-PDSCH和HS-SCCH的功率和码分配以及E-AGCH、E-RGCH/E-HICH码字分配等测试流程：
1）RNC发起HSPA小区的公共测量，其中CommonMeasurementType为Transmittedcarrierpowerofallcodes not used for HS tranismission (必选）, E-DCH Provided Bit Rate (可选), E-DCH Non-serving RelativeGrant Down Commands (可选);
2）NodeB收到RNC的公共测量初始化消息后，发送公共测景响应消息；3）符合测量报告要求后，NodeB向RNC发送相应测量报告消息：RNC收到NodeB的测量报告。RNC
预期结果：
COMMON MEASUREMENT INITIATON REQUESTCCHMON MEASUREMENT INITIATON RESPONSECOMMON MEASLREMENT REPORT
Node B
NodeB公共测量初始化过程成功，Node日将按照RNC请求的测量上报方式进行公共测量上报5.5无线链路建立
测试编号：5.5.1
项白：线链建立
分项月，无线链路建立（软切换）测试预置条件：
E-DCH数据业务
1）已成功建立了小区、公共传输信道和HSPA相关估道：YD/T 2216-2011
2）CELL1属于NodeB1，CELL2属于NodeB2，NodeB1、NodeB2出同一个RNC挖制3）CELL1和CELL2同频、盖相邻的区域。测试流程：
1）UE驻留在 CELL1，建立与PS CN的会话连接，上行承裁在E-DCH上；2）此时UE的E-DCH激活集中只有CELL1：3）增如CELL2的发射功率，同时降低CELL1的发射功率，真到（基丁UE测翌报告）RNC决定进行E-DCH 软切换，将 CELL2 加入E-DCH 激活集：RNC 间 Node B2 发送消息，建立无线链路。TE
预翊结果：
NodeB1
ACTIVE SET LPDATE
ACIIVE SET LPEATECOHPLETE
Node B2
Radio Link Setup Request
Radio Linz Sctup Responsc
通过信令测试仪监测NodeB控制端口无线链路建立及其吨应消息，Iub接口消息应符合3GPPTS25.433协议要求
