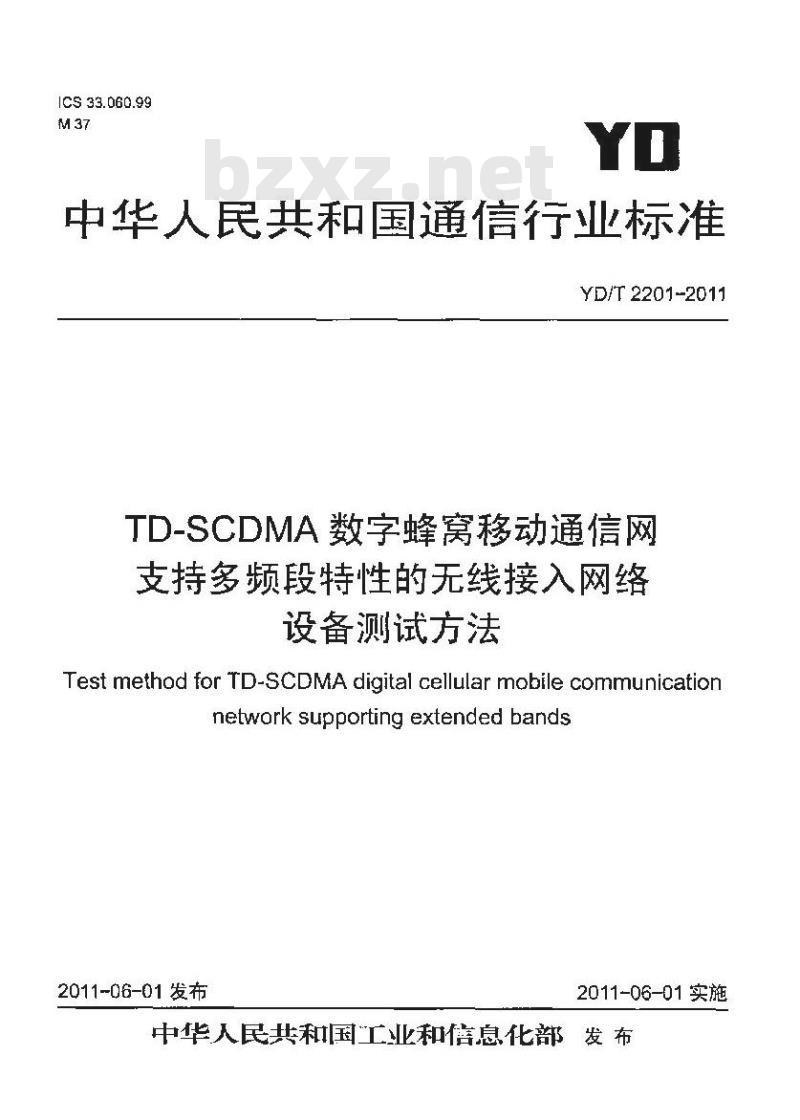

【行业标准】 TD-SCDMA数字蜂窝移动通信网支持多频

ICS 33.060.99
中华人民共和国通信行业标准
YD/T2201-2011
TD-SCDMA数字蜂窝移动通信网
支持多频段特性的无线接入网络设备测试方法
Test method for TD-SCDMA digital cellular mobile communicationnetwork supporting extended bands2011-06-01发布
2011-06-01实施
中华人民共和国工业和信息化部发布前言
2规范性引用文件
3缩略语·
4概述-
4.1测试对象
4.2功能要求·
5Node B逻辑操作测试-
5.1小区配置管理—
小区建立…
5.2小区配置管理（可选）
5.3小区配置管理
5.4资源审核…
5.5资源状态指示
5.6公共信道建立
小区删除
5.7物理共享信道重配
5.8公其测量的启动和报告·
6支持各类多频段能力UE的接入
6.12010MH2~2025MHz频段UE接入-次
6.22010MHz2025MHz和1880MHz1920MHz双频段UE接入YD/T 2201-2011
6.32010MHz～2025MHz、2300MHz~2400MHz和1880MHz～1920MHz三频段UE接入（可J选）·-42了分布式基站跨频段组网能力.
7.1同一BBU下配置多个RRU，独立构成多个不同频段小区7.2-BBU下不同频段RRU堆叠合并（可选）8无线资源的管理和控制-
8.1系统消息广播-
邻小区列表指示存在异频段邻小区**8,2测革
8.3切换·
跨频殷的异频测虽·
8.4同小区内跨频段的迁移（可选）9基本业务测试
电路域基本业务
9.2分组域基本业务
i0Node B射频性能
测试要求…
测试项目
TTKNTKACA
+-·45
YD/T 2201-2011

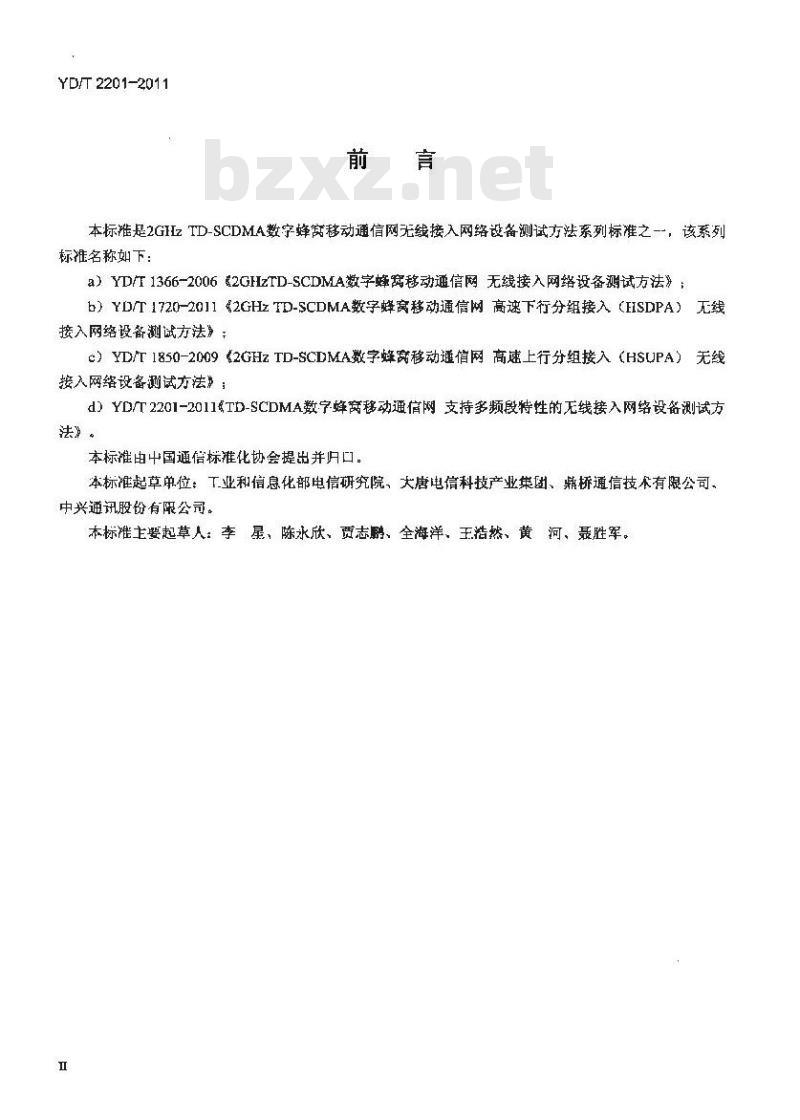

本标准是2GIzTD-SCDMA数字蜂离移动通信网无线接入网络设备测试方法系列标准之--，该系列标准名称如下：
a）YD/1366-2006&2GHzTD-SCDMA数字蜂窝移动通信网无线接入网络设备测试方法》：b）YD/T1720-20112GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）无线接入网络设备测试方法”：
c）YD/T1850-20092GHzTD-SCDMA数字蜂宽移动通网 高速上行分组接入（HSUPA）无线接入网络设备测试方法》：
d）YD/T2201-2011&TD-SCDMA数字蜂宽移动通信网支持多频段特性的无线接入网络设备测试方法》。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、鼎桥通信技术有限公司，中兴通讯股份有限公司。
本标准主要起草人：李星、陈水欣、贾志鹏、全海洋、王浩然、黄河、聂胜军。TTIKANYKACA

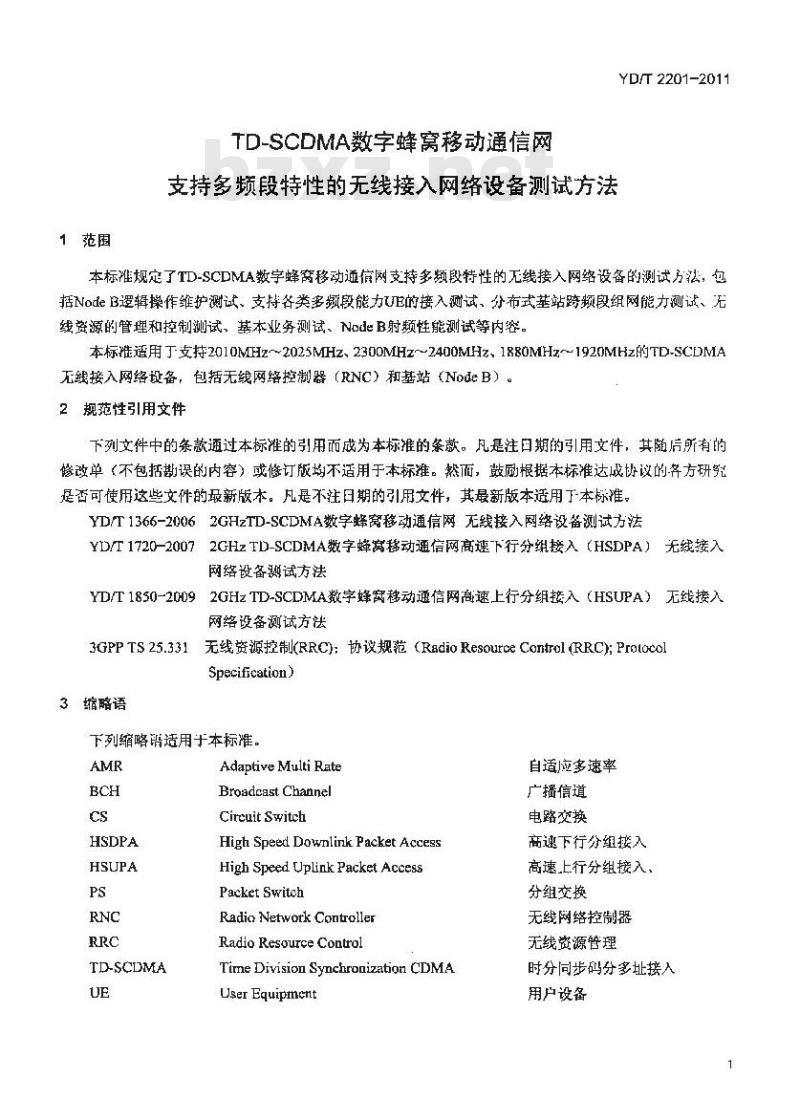

1范围
TD-SCDMA数字蜂窝移动通信网
支持多频段特性的无线接入网络设备测试方法YD/T2201-2011
本标准规定了TD-SCDMA数字蜂窝移动通信支持多频段特性的无线接入网络设备的测试方法，包括NodeB逻辑操作维护测试、支持各类多频段能力UE的接入测试，分布式基站跨频段组网能力测试、无线资源的管理和控制测试，基本业务测试、NodeB射频性能测试等内容。本标准适用丁支持2010MHz~2025MHz、2300MHz~2400MHz、1880MHz～1920MHz的TD-SCDMA无线接入网络备，包括无线网络控制器（RNC）和基站（NodeB）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注国期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标难。然而，鼓励根据本标准达成协议的各方研是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用丁本标准。YD/T1366-20062GHzTD-SCDMA数字蜂窗移动通信网无线接入网络设备测试方法YD/T1720-20072GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）无线接入
网络设备测试方法
YD/T1850-20H092GHzTD-SCDMA数字蜂宽移动通信网高速上行分组接入（HSUPA）无线接入
网络设备测试方法
1无线资源控制(RRC)：协议规范（RadioResourceContol(RRC);Pratocol3GPP TS 25.331
Specification)
3缩略语
下列缩略谱适用于本标准。
TD-SCDMA
Adaptive Multi Rate
Broadcast Channel
Cireuit Switch
High Speed Downlink Packet AccessHighSpeedUplink PacketAccessPacket Switch
Radio Network Controller
Radio Resource Control
Time Division Synchronization CDMAUser Equipment
TTTKAONTKACA
自适应多速率
广播信道
电路交换
商速下行分组接入
高速上行分组接入，
分组交换
无线网络控制器
无线资源管理
时分同步码分多址接入
用户设备
YD/T2201-2011

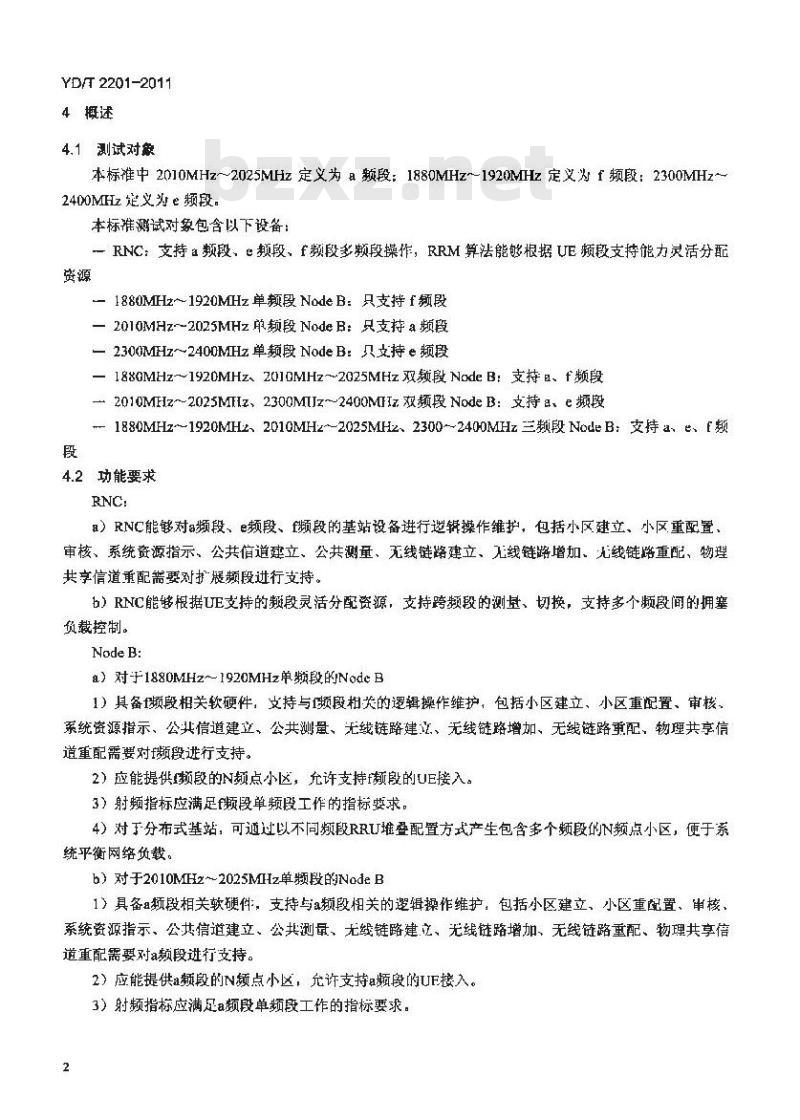

4概述
4.1测试对象
本标准中2010MHz~~2025MHz定义为频段：1880MHz1920MHz定义为f频段：2300MHz~2400MHz定义为e频段，
本标谁溅试对象包含以下设备：一RNC：支持a频段，额段、f频段多频段操作，RRM算法能够根据UE频毂支持能力灵活分配强源
-1880MHz~～1920MHz单额段NodeB：只支持f额段一2010MHz~2025MHz单频段NodeB：只支持a频段一2300MHz～2400MHz单频段NodeB：只支持e频段一1880MHz~1920MHz、2010MHz~～2025MHz双频段NodeB：支持、f频段2010MHz～2025MHz、2300MUz～2400MIIz双频段NodeB：支持a，e频段-1880MHz~~1920MHz、2010MHz~-2025MHz、23002400MHz三频段NodeB：支持ae、f期段
4.2功能要求
a）RNC能够对a频段、e频段、f频段的基站设备进行逆辑操作维护，包括小区建立、小区重配置，审核、系统资源指示、公共信道建立、公共测、无线链路建立、无线链路增加、光线链路重配、物理共享信道重配需要刘护展频段进行支持。b）RNC能够根据UE支持的颊段灵活分配资源，支持跨频段的测基、切换，支持多个频段间的拥负裁控制。
NodeB:
a）对于1880MHz~1920MHz单频段的NodeB1）具备段相关软硬件：支持与频段相关的逻辑操作维护，包括小区建立、小区重配置、审核系统资源指示、公共信道建立、公共测量、无线链路建立、无线链路增加、无线链路重配、物理共享信道重配需要对懒段进行支持。
2）应能提供频段的N频点小区，充许支持额段的UE接入。3）射频指标应满足频段单频段工作的指标要求。4）对于分布式基站，可过以不同频段RRU堆叠配置方式产生包含多个频段的N频点小区，便于系统平衡网络负载。
b）对于2010MHz～2025MHz单频段的NodeB1）具备频段相关软硬件，支持与a频段相关的逻辑操作维护，包括小区建立、小区重配置、串核，系统资源指示、公共信道建立、公共测最、无线链路建文、无线链路增加、无线链路重配、物理共享信道重配需要对a频段进行支持。
2）应能提供a频段的N须点小区，允许支持频段的UE接入。3）射频指标应满定a频段单频段工作的指标要求。2bzxZ.net
TTIKANYKACA
YD/T 2201-2011
4）对于分布式基站，可通过以不同频段RRU堆叠配置方式产生包含个频段的N频点小区，便于系统平衡网络负载。
c）对了2300MHz~2400MHz单频段的NodeB1）其备e频段相关软硬件，支持与频段相关的遇辑操作维护，包括小区键立、小区重配置、审核，系统资源指示、公共信道建立、公共测、无线链路建立、无线链路增加、无线链路重配、物理共享信道重配需要对e频段进行支持。
2）应能提供e频段的N赖点小区，允许支持e频段的UE接入。3）射频指标应满足e频段单频段工作的指标要求。4）对于分布式基站，可通过以不同频段RRU堆登配置方式产生包含多个频段的N频点小区，便于系统平衡网络负载。
d）对于1880MHz～1920MHz、2010MHz~2025MHz双频段NodeB1）具备a频段和赖段相关软硬件，支持与频段和懒段相关的逻辑操作维护，包括小区建立、小区重配置、审核、系统资源指示、公共信道建立、公共测量、无线链路建立、无线链路增加、无线链路承配，物理共享信道重配需要对a频段、频段进行支持。2）应能提供频段或频段的N频点小区，允许支持a频段和频段的UE接入。如果其能够支持不同频段的RRU堆叠，或者单一收发信机可支持两个频段问时工作，那么基站设备成能提供包贪a频段、频段的N频点小区，允许支持a频段和频段的UE接入，支持多频毅能力的UE在不同频段间迁移。3）该类型NodeB在单频段工作模式时，射频指标应满足对应赖段单频段工作的指标要求。在该类型NodeB在多频段工作模式，而且单一收发信机同时处理两个频段时，射频指标应满足多频段工作的指标要求。
e）对于2010MHz～2025MHz、2300MHz～2400MHz双频段NodeB1）具备a频段和e赖段相关软硬作，支持与a频段和e频段相关的逻辑操作维护，包括小区建立、小区重配置、审核、系统资源指示、公共信道建立、公共测量、无线链路建立、无线链路增加、无线链路重配、物理共享信道重配需要对a频段、e频段进行支持。2）应能提供a频段或e频段的N频点小区，允许支持a频般和c频段的UE接入。如果其能够支持不同频段的RRU堆叠，或者单一收发信机可支持两个频毅同时工作，那么基站设备应能提供包含a频段、e频段的N频点小区，允许支持a频段和e频段的UE接入，支持多频段能力的UE在不同频段间迁移。3）该类型NodeB在单频段工作模式时，射频指标应满足对应频段单频段工作的指标要求。在该类型NodeB在多频段工作模式，而且单一收发信机同时处理两个频段时，射频指标应满足多频段工作的指标要求。
f）对于1880MHz～~1920MHz、2010MHz～2025MHz、2300MHz～2400MHz三频段NodeE1）具备a频段、e频段和频段相关软硬件，支持与a频段、e频段和额段相关的逻辑操作维护，包招小区建立、小区重配置、审核、系统资源指示、公共信道建立、公共测量、无线链路建立、无线链路增加、无线链路重配、物理共享信道重配需要对a频段、e频段和频段进行支持。2应能提供a频段、心频段和f频毅的N频点小区，允许支持a频段、心频段和频段的UE接入。如果其能够支持不同频段的RRU堆叠，或者单一收发信机可支持三个频段同时工作，那么基站设备应能提供包m
TTTKAONTKACA
YD/T 2201-2011
含a频段，e频段和f频段的N频点小区，允许支持a频段、e频段和懒段的UE接入，支持多频段能力的UE在不同频段间迁移。
3）该类型NodeB在单频段工作模式时，射频指标感满足对应频段单频段工作的指标要求。在该类型NodeB在多频段工作模式，而且单-一收发信机同时处理三个频段时，射频指标应满足多频段工作的指标要求。
测试UE在多频段特性测试中是配合测试设备。测试VE包括：a）2010MHz～2025MHz单频段UE
1）能够支持2010MHz-2025MHz频段，并在RRC CONNECTIONSETUP COMPLETE中“UEradic8ccesy capability”中的“Radio frequencybands”上报其多频段支持能力，用a表示2010MHz～2025MHz，具体要求参见3GPP25.331:
2）不支持跨频段的测量和划换。6）2010MHz~-2025MHz、1880MHz～1920MHz双频段UE1）能够支持2010MHz~2025MHz和1880MHz～1920MHz频段，并在RRCCONNBCTIONSETUPCOMPLETE中 “UE radio access capability\ 中的“ Radio frequency bands\ 和 “Radio frequency bands ext\上报其多频段支持能力，用a表示2010MHz~2025MHz，用装示1880MHz～1920MHz，具体要求参见3GPP25.331;
2）支持2010MHz~～2025MHz和1880MHz~1920MHz频段间的测量和切换。c）2010MHz～2025MHz、2300MHz～2400MHz、1880MHz～1920MHz三频段UE1）能够支持2010MHz～2025MHz、2300MHz～2400MHz和1880MHz～1920MHz频段，并在RRCCONNECTION SETUP COMPLETE中\ UE radio access capability\ 中 的\ Radio frequency bands\和“Radicfrequencybandsext\上报其多频段支持能力，用a表示2010MHz2025MHz,用e表示2300MHz～2400MHz用表示1880MHz1920MHz，具体要求参见3GPP25.331；2）支持2010MHz~2025MHz、2300MHz～2400MHz和1880MHz-~1920MHz频段间的测量和切换。TKANYKACA
5 Node B 逻辑操作测试
5.1小区配置管理——小区建立
5.1.1小区配重管理-
测试编号：5.1.1
2010MHz～2025MHz频段小区建立成功测试项日：NodeB逻辑操作维护
测试分项：小区配置管理—~2010MHz～2025MHz频段小区建立成功测试条件：
Node B有合适的 Local Cell资源测试步骤：
YD/T2201-2011
1）通过操作台触发2010MHz～2025MHz频段小区建立的流程（包括载频和若干个辅载频）2）打开Iub接口信令测试仪或者系统提供的接口消息跟踪工具观察Iub接口消息流程：3）小区建立后通过操作维护终端查着该小区状态。RNC
预期结果：
CELLSETEPREQUEST
CELLSFTUPRESPONSE
Node B
1）通过lub接口协议分析仪观察到如上图所示的小区建立消息流程，消息参数正确；2）小区建立流程完成后，通过操作维护终端查询RNC的小区资源，结果正确TTKNTKACA
YD/T2201-2011
5.1.2小区配重管理—1880MHz1920MHz频段小区建立成功测试编号：5.1.2
测试项目：Node B逻辑操作维护测试分项：小区配罩管理—-1880MIz～1920MHz频段小区建立成功测试条件：
NodeB有合适的Lacal Cell资源
测试步骤：
1）通过操作台触发1880MHz～1920MHz频段小区建立的流程（包括主载频和若干个辅载频）2】打开【ub接口信令测试仪或者系统提供的接口消息跟踪工具观察Iub接口消息流程3）小区建立后通过操作维护终端查看该小区状态。RNC
预期结果：
CELL SETUPREOUEST
CELLSETUPRESPONSE
Nade B
1）通过Iub接口协议分析仪观察到如上图所示的小区建立消息流程，消息参数正确；2）小区建立流程完成后，通过操作维护终端查询RNC的小区资源，结果正确TKNYKACA
5.1.3小区配量管理2300MHz～2400MHz题段小区建立成功测试编号：5.13
测试项目：NodeB逻辑操作维护
测试分项；小区配置管理
测试条件：
2300MHz2400MHz频段小区建定成功Node B 有合适的 Lacal Cell 资源测试步骤：
YD/T2201-2011
1）通过操作台触发2300MHz～2400MHz频段小区建立的流程（包括主载频和若干个辅载频）；2）打开Iub接口停令测试仪或者系统提供的接口消息跟踪工具观察Iub接口消息流程：3）小区建立后通过操作维护终端查看该小区状态。RNC
预期结果：
CELLSETUPREQUEST
CELLSETUPRESPONSE
1）通过Iub接口协议分析仪观察到如上图所示的小区建立消息流程，消参数正确：2）小区建立流程完成后，通过操作维护终端查询RNC的小区资源，结果正确TKNYKACA
YD/T2201-2011
5.1.4小区配置管理一
多频段小区建立成功（可选）
5.1.4.1主载波位于2010MHz～2025MHz频段测试编号：5.1.4.1
测试项目：NodeB逻辑操作维护
测试分项：小区配置管理—一多频段小区键立成功，主裁波位于2010MHz~2025MHz频段测试条件：
NodeB有合适的Local Cell资源
溅试步骤：
1）通过操作台触发多频段小区建立的流程（包括主较频和若平个辅载频），据设备的频殿支持能力载波位1-2010MHz～2025MHz频段，至少2个辅载波位于2010MHz～2025MHz外的其他频段，2）打开Iub接口信令测试仪或者系统提供的接口消息跟踪工具观察Iub接口消息流程：3）小区建立后通过操作维护终端查看该小区状态。RNC
预期结果：
CELLSETUPREQUEST
CELLSETUPREPONSE
1）通过[ub接口协议分析仪观察到如上图所示的小区建立消息流程，消息参数正确：2）小区建立流程完成店，通过操作维护终端查询RNC的小区资源，结果正确5.1.4.2主载波位于1880MHz～1920MHz频段测试编号：5.1.4.2
测试项目：NodeB逻辑操作维护
YD/T 2201-2011
测试分项：小区配置管理—一—多频段小区建立成功，主载波位于1880MHz～1920MHz频段测试条件：
Node B有合适的 Local Cell盗源测试步骤：
1）通过操作台触发多频段小区建立的流程（包括主载频和若干个辅载频），根据设备的频段文持能力，主载波位于1880MHz～1920MHz频段，至少2个辅载波位于1880MHz～1920MEIz外的其他频段；2）打开Iub接口信令测试仪或者系统提供的接口消意跟踪工具观察Iub接口消息流程：3）小区建立后通过操作维护终端查看该小区状态。RNC
预期结果：
CELLSETUPREQUEST
CELLSETUPRESPONSE
1）通过Iub接口协议分析仪观察到如上图所示的小区建立消息流程，消息参数正确：2）小区建立流程完成后，通过操作维护终端查询RNC的小区资源，结果正确
