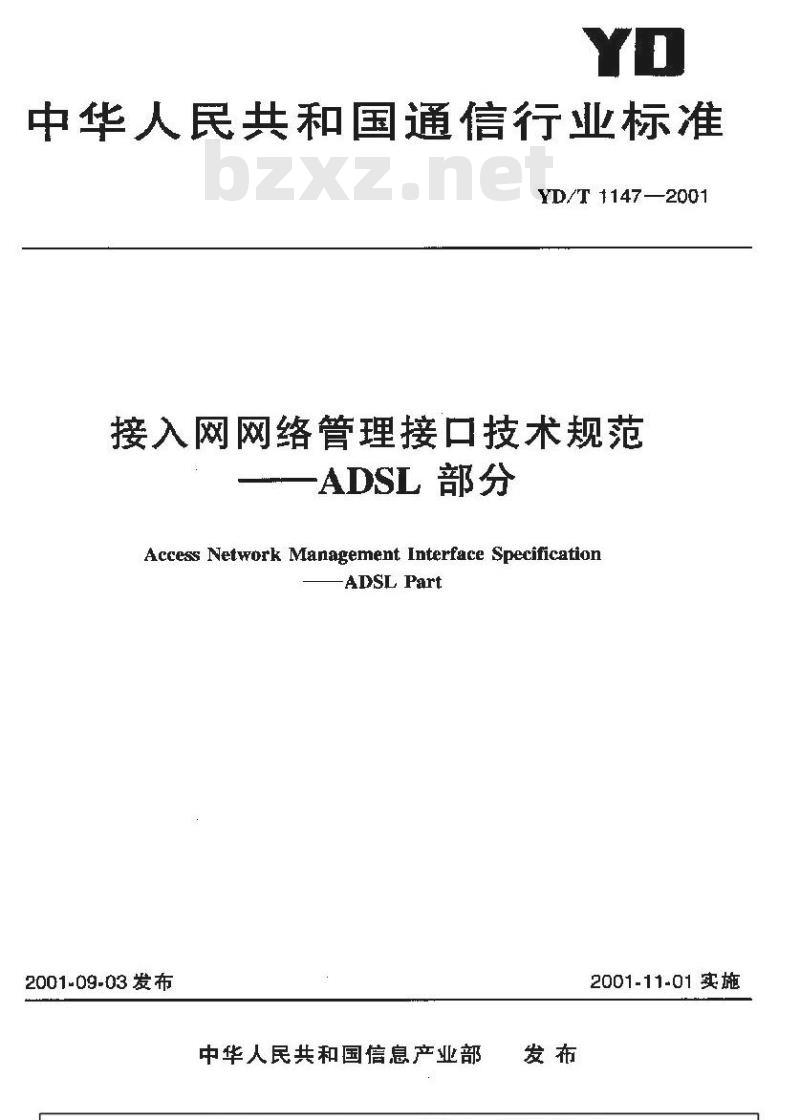

【通信行业标准(YD)】 接入网网络管理接口技术规范——ADSL部分

中华人民共和国通信行业标准
YD/T 11472001
接入网网络管理接口技术规范
ADSL部分
Access Network Management Interface SpecificationADSL Part
2001-09-03发布
中华人民共和国信息产业部
2001-11-01 实施
YDT1147—2001

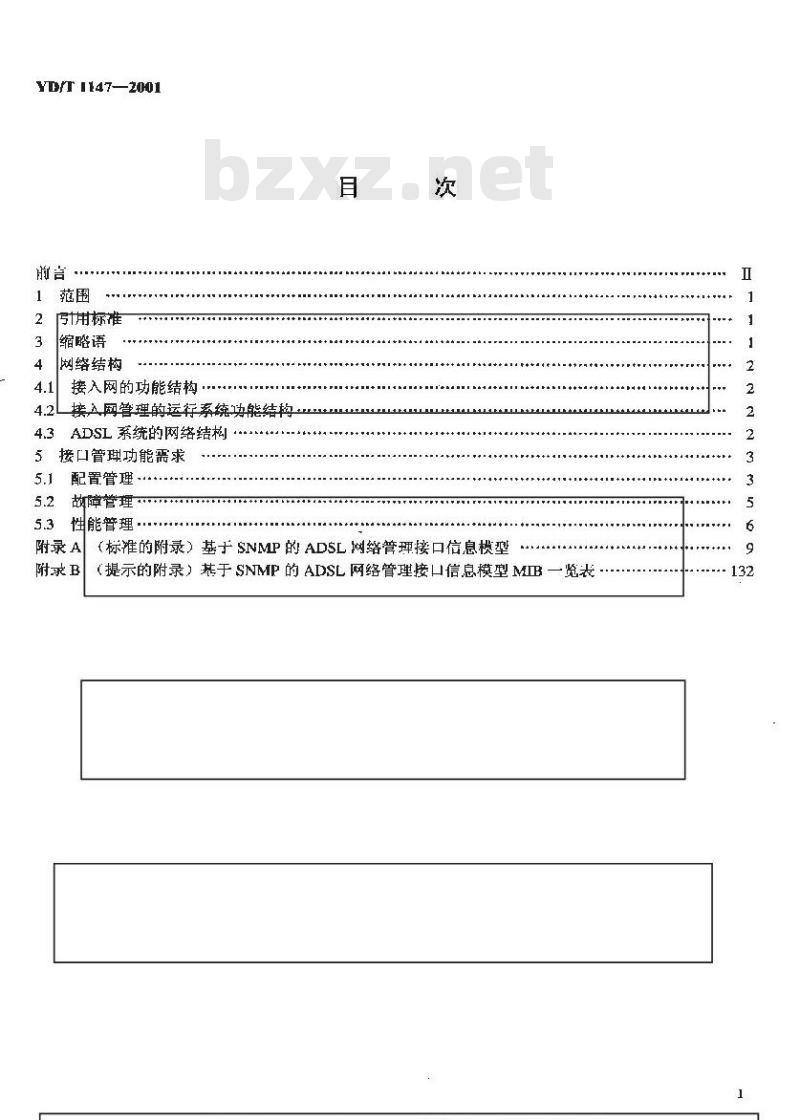

[引用标准
缩略语
树络结构
接入网的功能结构·
接入网管理的运衔系统功能结
ADSL 系统的网络结构
接口管理功能需求
配置管理…·
故障管理
性能管理
附录A
（标推的附录）基子SNMP的ADSL网络管理接口信息模型附求B
（提示的附录）基于SNMP的ADSL网络管理接口信息模型MIB一览表2
YD/T1147—2001

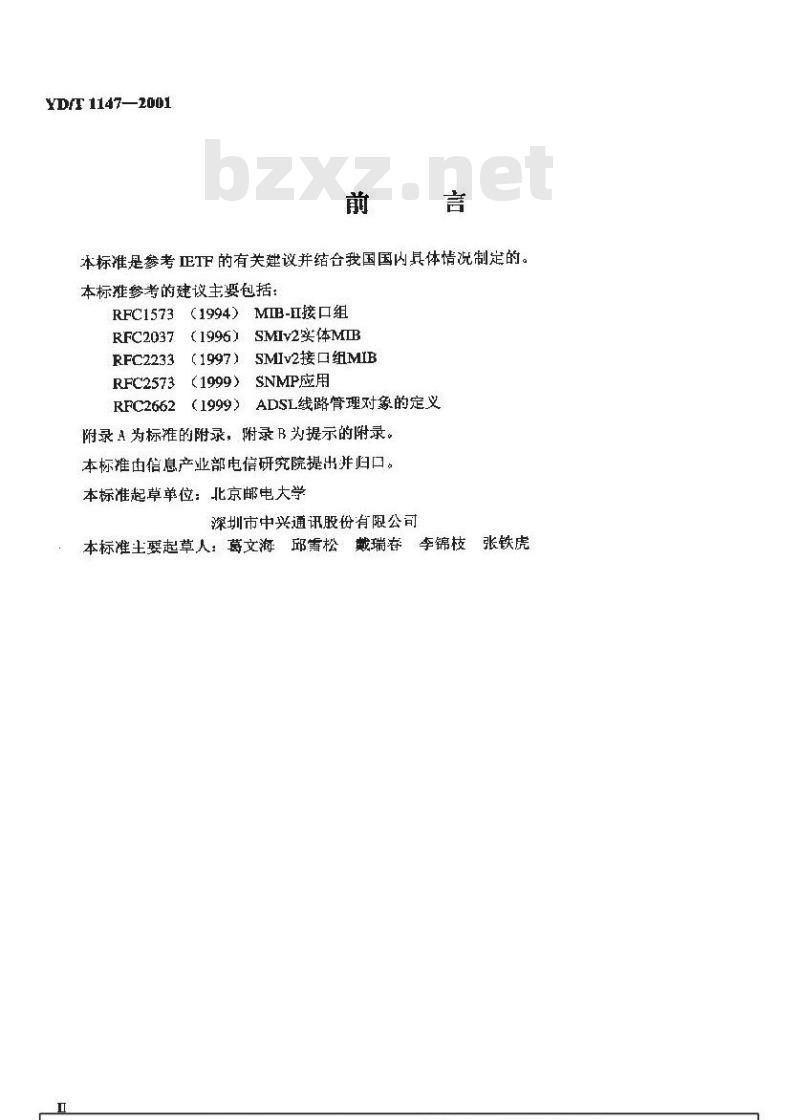

本标准是参考ETF的有关建议并结合我国国内其体情况制定的。本标准参考的建议主要包括：
RFC1573
RFC2037
RFC2233
RFC2573
RFC2662
（1994）MIB-I接口组
（1996）SMIv2实体MIB
（1997）SMIv2接口组MIB
（1999）SNMP应用
（1999）ADSL线路管理对象的定义附录A为标准的附录，附录B为提示的附录。本标准由信息产业部电信研究院提出并归口。本标准起草单位：北京邮电大学深圳市中兴通讯股份有限公司
本标准土要起草人：葛文海邱需松戴瑞春李锦枝张铁虎
中华人民共和国通信行业标准bzxz.net

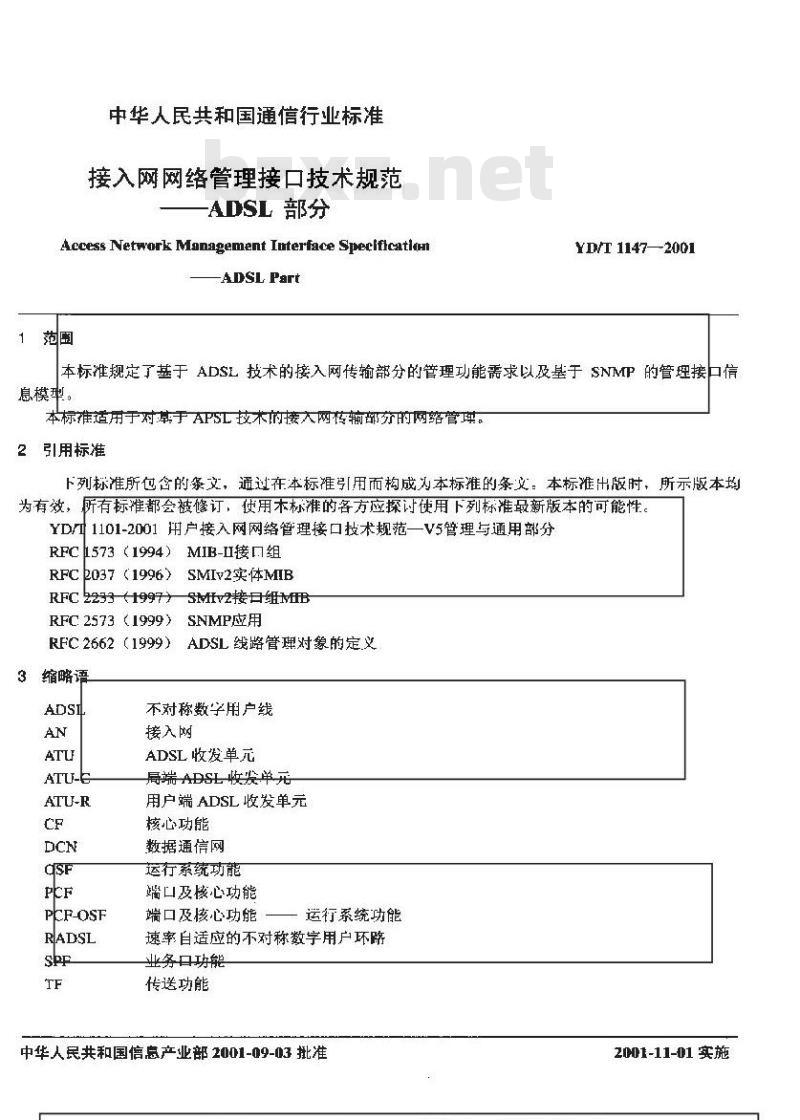

接入网网络管理接口技术规范
ADSL部分
Access Network Management Interface Speclficatilan-ADSL Part
YP/T 1147—2001
本标准规定了基于ADSL技术的接入网传输部分的管理功能需求以及基于SNMP的管理接口信息模型。
本标推适用于对基于APSL技术的接大网传输部分的网络管理。2引用标准
下列标准所包含的条文，通过在本标准引用而构成为本标准的条义：本标准出版时，所示版本均为有效，所有标准都会被修订，使用木标准的各方应探讨使用下列标准最新版本的可能性。YD/1101-2001用户接入网网络管理接口技术规范一V5管理与通用部分RFC573（1994）MIB-II接组
RFC2037（1996）SMIv2实体MIB
RFC 2233 (1997)SMIv2接日组MIBRFC2573（1999）SNMP应用
RFC2662（1999）ADSL线路管理对象的定义3缩略语
PCF-OSF
不对称数学用户线
接入网
ADSL收发单元
局端 ADSL发单元
用户端ADSL收发单元
核心功能
数据通信网
运行系统功能
端口及核心功能
端口及核心功能
运行系统功能
速率自适应的不对称数字用户环路业务口功能
传送功能
中华人民共和国倍息产业部2001-09-03批准2001-11-01 实施
TF-OSF

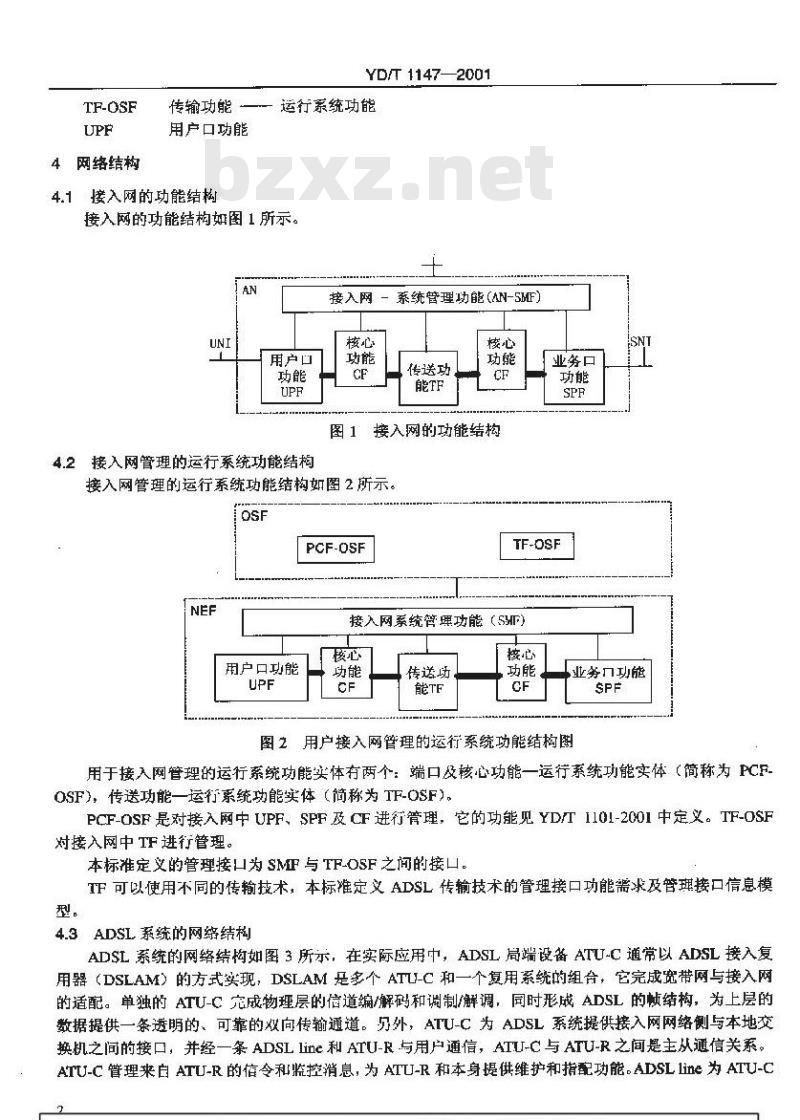

4网络结构
传输功能
用户口功能
4.1接入网的功能结构
YD/T1147—2001
运行系统功能
接入网的功能结构如图1所示。
4.2接入网管理的运行系统功能结构接入网—系统管理功能（AN-SMF)）核心
传送功
图1接入网的功能结构
接入网管理的运行系统功能结构如图2所示。TOSF
PCF-OSF
用户口功能
业务口
TF-OSF
接入网系统管理功能（SMF)
业务口功能
图2用户接入网管理的运行系统功能结构图用于接入网管理的运行系统功能实体有两个：端口及核心功能一运行系统功能实体（简称为PCF-OSF)，传送功能一运行系统功能实体（简称为TF-OSF）。PCF-OSF是对接入网中UPF、SPF及CF进行管理，它的功能见YD/T1101-2001中定义。TF-OSF对接入网中TF进行管理。
本标准定义的管理接口为SMF与TF-OSF之问的接口。TF可以使用不同的传输技术，本标准定义ADSL传输技术的管理接口功能需求及管理接口信息模型。
4.3ADSL系统的网络结构
ADSL系统的网络结构如图3所示，在实际应用中，ADSL局端设备ATU-C通常以ADSL接入复用器（DSLAM）的方式实现，DSLAM是多个ATU-C和一个复用系统的组合，它完成宽带网与接入网的适配。单独的ATU-C完成物理层的信道编/解码和调制/解调，同时形成ADSL的顿结构，为上层的数据提供一条透明的、可靠的双向传输通道。刃外，ATU-C为ADSL系统提供接入网网络侧与本地交换机之间的接口，并经一条ADSLline和ATU-R与用户通信，ATU-C与ATU-R之间是主从通信关系。ATU-C管理来自ATU-R的信令和控消息，为ATU-R和本身提供维护和指配功能。ADSLline为ATU-C和ATU-R之问提供物理.上的传输手段。YD/T1147—2001
本标准定义基于ADSL技术的接入网网络管理接口功能需求及其管理接口息模型。本标准定义的管理接口为SMF与TF-OSF之间的接口，即图3中的Q接口。AN-NMS
Q接口
ADSL管理
Service
5接口管理功能需求
配置管理
AN网管系统
ADSL line
图3ADSL系统的网络结构
Network
配置管理功能主要包括物理设备的配置管理和逻辑设备的配置管理。接口支持对各设备管理信息的查询或修改：当管理信息发生改变时接口支持属性/状态改变的上报，上报的通知中应指明哪个管理对象的件么属性发生了怎样的改变，当增加/删除一个物理/遇辑没备时，接口应支持对象创建/删除的上报，上报的通知中应指明是创建还是删除了哪娜个管理对象。5.1.1物理设备的配置
5.1.1.1DSL接入复用器
ADSL局端设备ATU-C通常与一小接大多路复合系统组合成一个节点，称作接入节点。客察ADSL线路传来的信号在DSLAM中进行复用，通过SNI业务节点侧S设备转发。通过管理接口，可以查询该设备以下信息：设备标识
设备名称
设备制造商
设备版本号
制造商特定的设备类型
设备通用类型
5.1.1.2机架设备
该对象代农被管子网中能够包容其它物理资源的物理设备：机架、机框和插槽。通过管理接口，可以查询该设备以下信息：设备标识
设备名称
设备制造商
设备版本号
制造商特定的设备类型
设备通用类型
5.1.1.3插板
YD/T 1147—2001
插板实际上指的是一种特殊的设备一物理电路板。插板与物理端口之间是包容与被包容的（一对多）关系。通过管理接口，可以查询该设备以下信息：设备标识
设备名称
设备制造商
设备版本号
制造商特定的设备类型
设备通用类型
5.1.1.4物理端口
物理端口表示一个物理接入点的潜在容量。可以修改和查询以下物理端口信息（标记为*的为可修信息：
端口标识（制造商、产品名、端口软/硬件版本号）端口类型（IANA定义了所有的端口类型）可接收/发送的最大数据包的火小估计带宽
物理地址
管理状态（up、down、test）（*）操作状态
进入当前操作状态时的系统时间5.1.1.5 ADSL Line
ADSLLine是局端设备ATU-C与用户端设备ATU-R之间的物理传输介质。通过管理接口，可以修改和查询以下ADSLLine信息（标记为*的为可修改信息)：ADSL Line 的编码类型 （other、dmt、cap、qam）ADSL物理线路支持的信道类型（noChannel、fastOnly、interleavedOnly、fastOrInterleaved、fastAndInterleaved)
厂商特有MIB中的对象标识符实例（如可用来指明DSLAM中ATU-C端口所在的机架/插槽等)
ADSLLine告警配置表指针（街警配置表的内容即5.3.3定义的性能门限）ADSLLine的端点（ATU-C、ATU-R）标识ATU-C端传输速率适配方式（*）ATU-C端多余的传输带宽在fast和interleaved两种信道［:的比率（*）-ATU-C 端信噪比容限目标（*）ATU-C端可接受的最大信噪比容限（*）ATU-C端可接受的最小信噪比容限（*）ATU-C端传输速率开始下调的信噪比穿限点（*）ATU-C端传输速率开始上浮的信噪比容限点（*）-ATU-C端从当前容限点超过上浮信噪比容限点那一刻开始，到传输速率上浮所需的最短时间（*）一ATU-C端从当前容限点低于下调信噪比容限点一刻开始，到传输速率下调所需的最短时间（*）ATU-C端Fast值道最小的传输速率（*）ATU-C 端 Interleaved 信道最小的传输速率（*）ATU-C 端Fast 信道最太的传输速率（*）YD/T 1147—2001
-ATU-C端Interleaved信道最人的传输速率（*）-ATU-C 端 Interleaved 信道的最太交替时延（*）-ATU-R端传输速率白适应方式：fixed、adaptAtstartup、adaptAtRuntime（*）ATU-R端多余的传输带宽在fast和interleaved两种信道l的比率（*）-ATU-R端信噪比容限目标（*）
ATU-R端可接受的最大信噗比容限（*）-ATU-R端可接受的最小信噪比穿限（*）-ATU-R端传输速率开始下调的信噪比容限点（*）ATU-R端传输速率开始上浮的信噪比容限点（*）ATU-R端从当前容限点超过1浮信噪比穿限点那一刻开始，到传输速率上浮所需的最短时间（*）ATU-R端从当前容限点低于下调信噪比限点那刻开始，到传输速率下调所需的最短时问下*）ATU-R端Fast信道最小的传输速率（*）ATU-R端Interleaved信道最小的传输速率（*）ATU-R 端Fast 信道最大的传输速率（*）ATUR端Intarleaved信道最大的传输速率（）ATU-R端 Interleaved 倍道的最大交替时延（*）5.1.1,6ATU-C 的配置
ATU-C是ADSL系统的局端设备，为ADSL系统提供接入网网络侧与木地交换机之间的接口，并经一条ADSLne与远端设备ATU-R通信。通过管理接口，可以查询该设备以下信息：设备序列号（出所属厂家指定的设备标识）一家Ⅱ（用字符串表示的厂家标识）设备版本号（用字符申表示的由所属厂家指定的版本号）-当前检查到的信噪比容限
5.1.1.7ATU-R的配置
ATU-R是ADSL系统的用户端设备，为ADSL提供直接的或远端的用户侧接口，它主要完成物理层的信道编/解码和调制/解调，同时形成ADSL的顺和超结构，并为用户提供业务接口。通过管理接口，可以查询该设备以下信息：设备序列号（由所属厂家指定的设备标识）厂家ID（用字符串表示的厂家标识）投备版本号（用字符串表示的电所属厂家指定的版本号）5.1.2逻辑设备的配置
5.1.2.1ADSL Channel 的配置
ADSLChannel是ADSL为用户提供的传输通道，有两类：：类是快速（fast）信道，另一类是交织（tereaved）信道。用户而根据不同的需要来选择使用传输方式。通过管理接口，可以查询该设备以下信息：信道类型（interleaved、fast）Interleaved信道的最人交替时延（仅当该信道类型为interleaved小有）当前的传输速率
上次发送速率改变通知时的发送速率CRC覆益的数据块长
5.2故障管理
故障管理包括在ADSL系统中检测到异常或故障现象、确定其性质和位置、将故障隔离并试图校正等。
YD/T 1147—2001
接口支持将已检测到的故障或异常猜说以通知的形式上报。ADSL系统的主婴告等如表1所示。表 1ADSL 系统的主要告警
相关实体
被苷系统
物理端口
电路板
5.3性能管理
CaldStart
告警名称
WarraS tart
EntConfigChangc
LinkDown
LinkUP
CarduP
CardDoun
AdslAtucRateChangeTrap
AdslAtucInitFailureTrep
AdslAturRateChangeTrap
Agent重新初始化，其配置可能改变Agent重新初始化，其配置木改变配改变
端口从其它操作状态(非 notPresent)转入down状态
端口从dw状态转入其它操作状态（非notPrcncnt)
电路板故障恢复
电路板发生故障
ATU-C发送速率改变(通知标识上次发通知时信道的发送速率信道的当前发送速率）初始化失败（ATU-C不能初始化ATU-R）ATU-R发送速率改变(通知标识上次发通知时信道的发送速率信道的当前发送速率）性能管理是对ADSL系统中各物理设备以及逻辑设备的性能进行监测并对传输质量进行评估，包括 ATU-C 的性能管理、ATU-R 的性能管理以及 ADSL Channel 的性能管理。性能管理的实现主要针对各种性能统计参数及控制参量进行，性能数据的管理主要涉及当前性能数据、历史性能数据以及性能门限数据。5.3.1性能数据的存储
当前性能数据和历史性能数据对性能参数进行周期性的存储和更新。当前性能数据收集周期分为15rmin和1无，当前性能数据存储当前15min间随的性能参数、当前1天间隔的性能数据和过去一天的性能参数统计。历生性能数据存储过去24h即9%6个15mim间隔的性能参数统计。管理接口支持对当前性能数据和历史性能数据中各性能参数的查询。5.3.2性能参数
5.3.2.1ATU-C的性能参数
当前检查到的信噪比容限
当前的功率衰减度
当前状态（是对物理端口ifOperStatus的补充）一总输出功率
当前可达到的最大数据速率
ATU-C复位以来的慎丢失次数
ATU-C复位以来信号丢失次数
-ATU-C复位以来链路错误次数
-ATU-C复位以来掉电次数
-ATU-C复位以来误码秒的总数
-ATU-C复位以来链路初始化次数某间隔内恢丢失持续的秒数
某间隔内信号丢尖持续的秒数
某间隔内链路错误持续的秒数
某间隔内掉电持续的秒数
某间隔内误码秒的总数
某间隔内链踏初始化次数
5.3.2.2ATU-R 的性能参数
当前检查到的信噗比容限
当前的功率衰减按
YD/T 1147—2001
当前状态（是对物理端ifOperStatus的补充）总输出功幸
当前可达到的最大数据速率
ATU-R复位以来的懒丢失次数
ATU-R复位以来信号丢失次数
ATIL-R复位以来掉电的次题
ATU-R复位以来误码秒数
在某间隔内顿丢失持续的秒数
在某间隔内信号丢失持续的秒数在某间隔内掉电持续的秒数
在间隔内的误码秒数
ADSL Channel 的性能参数
接收的编码数据块数
发送的编码数据块数
接收的经纠正过的缩码数据块数接收的无法纠正的编码数据块数物理端口的性能参数
发送的总宇节数
输入的单播包数
输入的非单播包数
丢弃的输入包数（并不一定是因为数据错误）包含错误的输入包数
由于定向到一个末未知或不支持的协设而被丢弃的包数发送的总字节数
输出的单播包数
输出的非单播包数
丢弃的输出包数（不一定是因为数据错误）包含错误的输出包数
输出队列中的所有包数
5.3.3性能门限控制
要监测网络性能，必须要有一个性能指标，这就是性能门限。当网络性能下降到超出了门限值的范围，接口支持逾门限服务质量告警上报，以便管理系统作相应处理。网络管理者可以根据实际猜况通过接口对性能门限值进行设置，也可以修改性能门限值。本标准定义以下性能门限类型：-ATU-C 15min内懒丢失持续秒数的门限值（*）7
YD/T1147—2001
ATU-C15min内信号丢失持续秒数的门限值（*）ATU-C15min内链略错误持续秒数的门限值（*）-ATU-C15min内掉电持续秒数的门限值（*）ATU-C15min内误码秒数目的门限值（*）-ATU-C当前发送速率与以前发送速率正差值的门限值（快速倍道）（*）一ATU.C当前发送速率与以前发送速率正差值的门限值（交织信道）（*）-ATU-C当前发送速率与以前发送速率负差值的门限值（快速信道）（*）ATU-C当前发送速率与以前发送速率负差值的门限值（交织信道）（*）-ATU-C是否上报初始化失败的指示变量（*）-ATU-R15min 内懒丢失持续秒数的门限值（*）ATU-R15min内信号丢失持续秒数的门限值（*）一ATU-R15min内掉电持续秒数的门限值（*）ATU-R15min内误码秒数目的门限值（*）-ATU-R当前发送速率与以前发送速率正差值的门限值（快速信道）（*）-ATU-R当前发送速率与以前发送速率正差值的门限值（交织信道）（*）-ATU-R当前发送速率与以前发送速率负差值的门限值（快速信道）（*）-ATU-R当前发送速率与以前发送速率负差值的门限值（交织信道）（*）5.3.4逾门限服务质量告警
与性能订限对应，接口支持以下逾门限服务质量告警的上报：-ATU-C15min内惯丢失门限到达
ATU-C15min内信号丢失门限到达-ATU-C 15min内掉电门阳到达
-ATU-C1Smain内误码秒门限到达-ATU-C15rmin内链路错误门限到达-ATU-R15min内顿丢失门限到送
ATU-R1Smin内信号丢失门限到达-ATU-R 15rnin 内掉电门限到达-ATU-R15rin内误码秒门限到达
A1ADSL-TC-MIB模块
YD/T 1147—2001
附录A
(标准的附录
基于SNMP的ADSL网络管理接口信息模型ADSL-TC-MIB DEFINITIONS ::=BEGINIMPORTS
ransinission
MODULE-IDENTITY, Gauge32
TEXTUAL-CONVENTION
adsltcmib MODULE-IDENTTTY
LAST-UPDATED 9908190000Z \FROM SNMPV2-SME
FROMSNMPV2-TC;
ORGANIZATION\IETF ADSL MTB Working GroupCONTACT-INFG
Gregory Bathrick
AG Communication Systems
A Subsidiary of Lucent Technologiestso0 W Utopia Rd
Phoenix, AZ 85027 USA
Tel: +1 602-582-7679
Fax:+1 602-582-7697
E-mail. bathricg @agcs.com
FayeLy
CopperMountain Networks
NorcalOffice
2470 Embarcadero Way
Palo Alt0, CA 94303
Tel: +1 650-858-8500
Fax: +1 650-858-8085
E-Mail:faye@coppermountain.comIETF ADSL MIB Working Group (adsl@xlist.agcs.com)DESCRIPTION
“该MIB模块定义了ADSL线路编码可取的类型值，以及用于性能数据收集的3种计数器类型”。Revision history
REVISION
DESCRIPTION
\ 9908190000Z \
-- 19 August 1999, idnight
InitialVersion,published asRFC2662\
