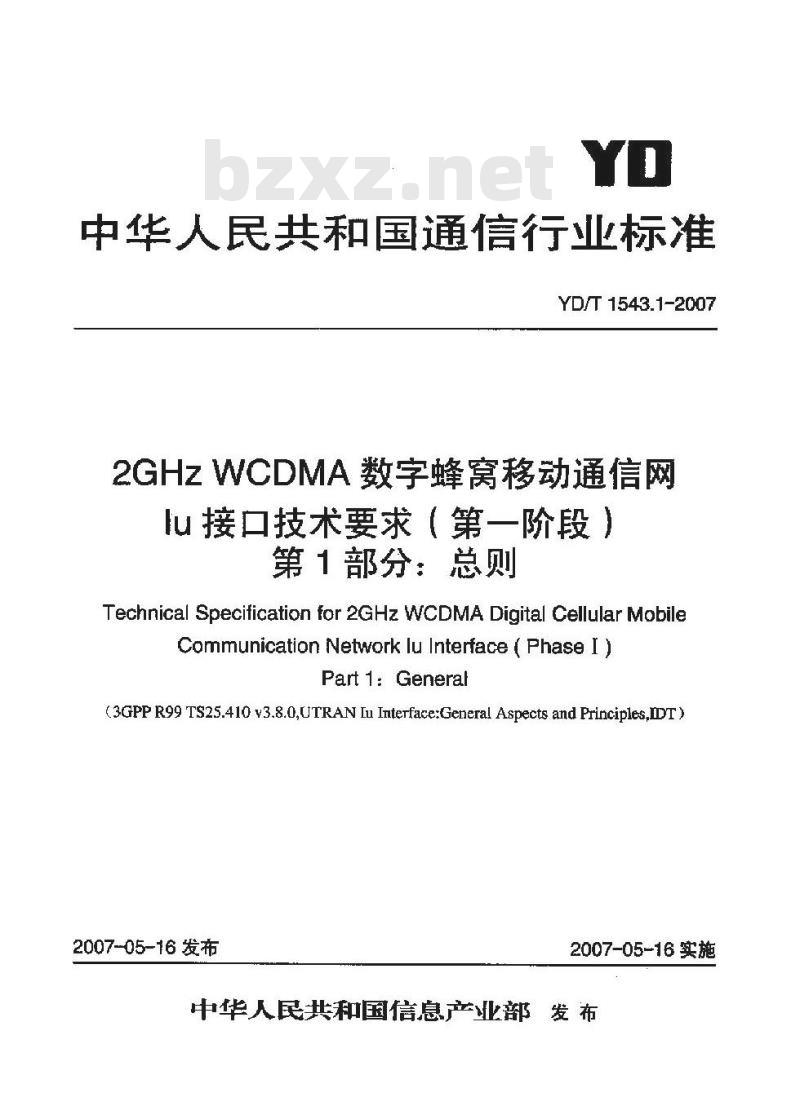

【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网 lu 接口技术要求(第一阶段) 第1部分:总则

中华人民共和国通信行业标准
YD/T 1543.1-2007
2GHzWCDMA数字蜂窝移动通信网
lu接口技术要求（第一阶段）
第1部分：总则
Technical Specification for 2GHz WCDMA Digital CellularMobileCommunication Network lu Interface (Phase I)Part 1: General
(3GPP R99 TS25.410 v3.8.0,UTRAN Iu Interface:General Aspects and Principles,IDT)2007-05-16发布
2007-05-16实施
中华人民共和国信息产业部发布前
范围·
2规范性引用文件

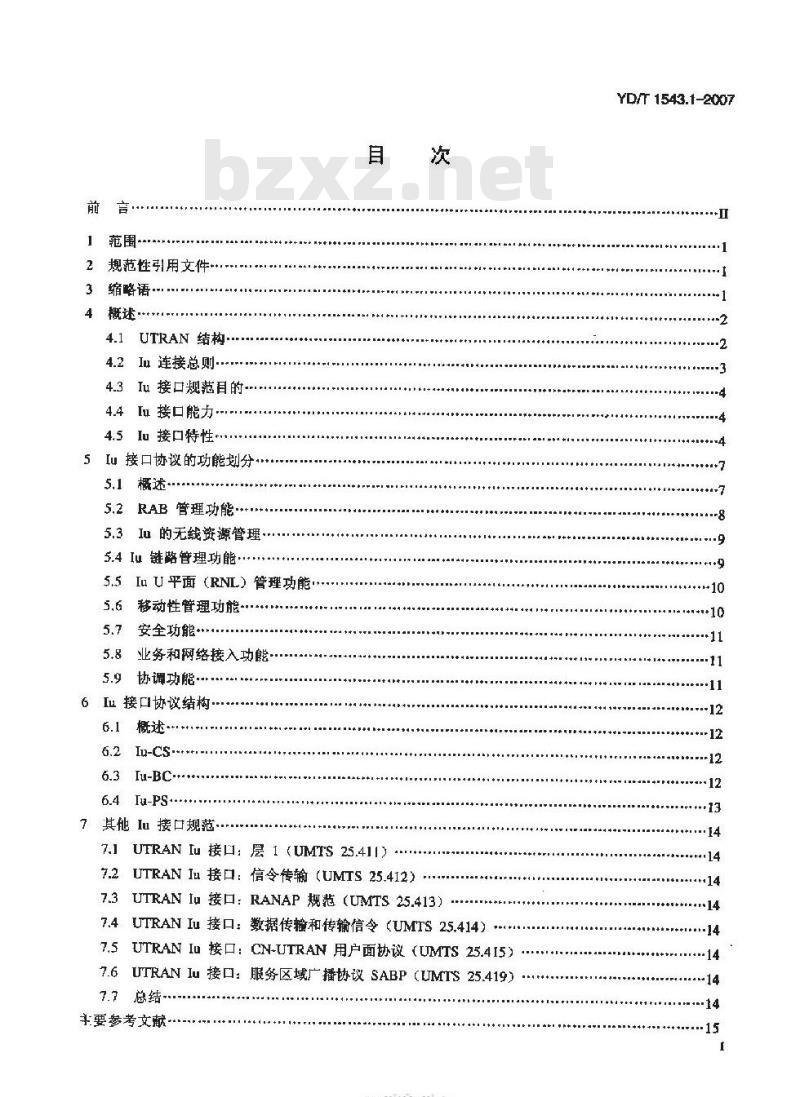

3缩略语·
4概述·
4.1UTRAN 结构..
4.2Iu连接总则
4.3Iu接口规范目的
4.4[u接口能力·
4.5Iu接口特性
5Iu接口协议的功能划分，
5.1概述
5.2RAB 管理功能-*+
5.3Iu的无线资源管理
5.4Iu链略管理功能..
5.5IuU平面（RNL）管理功能·
5.6移动性管理功能-
5.7安全功能
5.8业务和网络接入功
5.9协调功能
6Iu接口协议结构-
6.1概述
6.3Iu-BC-
6.4Iu-PS...
7其他Iu接口规范
7.1 UTRAN Iu 接口:层 1（UMTS 25.41I)...次
7.2UTRANIu接口：信令传输（UMTS25.412）7.3UTRANIu接：RANAP规范（UMTS25.413)7.4UTRANIu接口：数据传输和传输信令（UMTS25.414）*7.5UTRANIu接口：CN-UTRAN用户面协议（UMTS25.4I5）.7.6UTRANIu接口：服务区域广播协议SABP（UMTS25.419）7.7
主要参考文献
TKAONTKAca-
YD/T 1543.1-2007
YD/T1543.1-2007

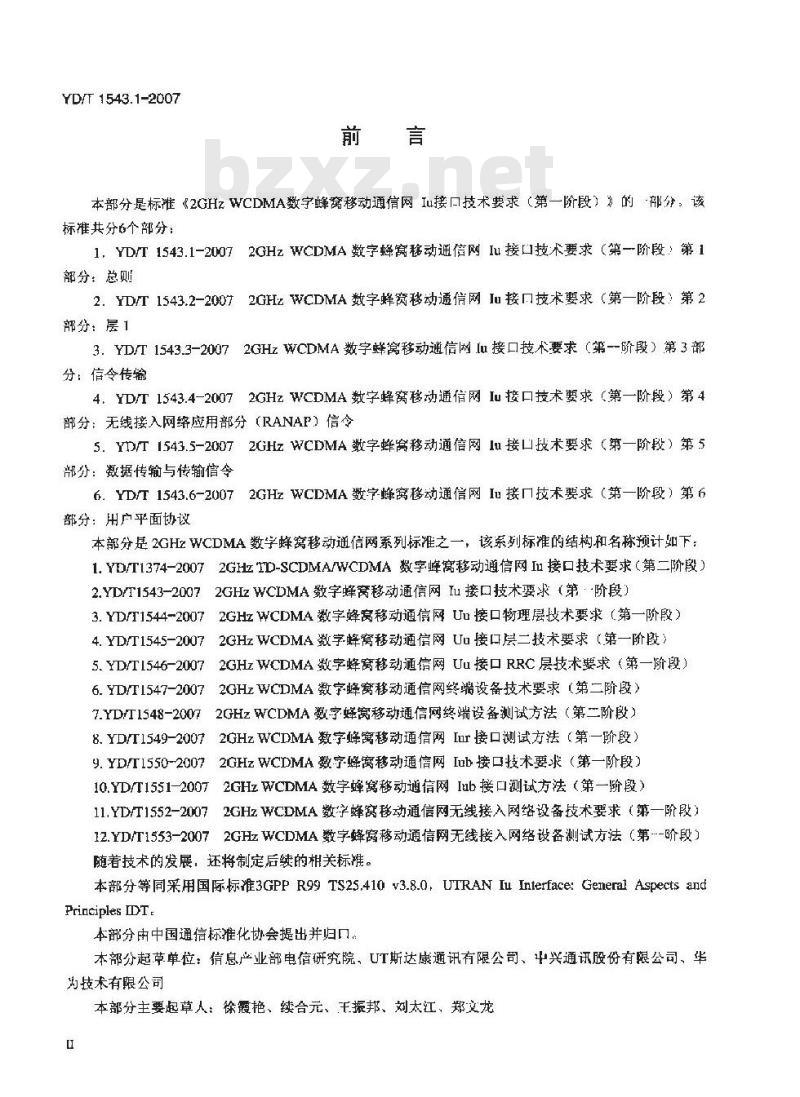

本部分是标准《2GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）》的部分，该标准共分6个部分：
1，YD/T1543.1-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段：第1部分：总则
2.YD/T1543.2-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第2部分：层1
3.YD/T1543.3-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第-阶段）第3部分：信令传输
4，YD/T1543.4-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术费求（第一阶段）第4部分：无线接入网络应用部分（RANAP）信令5.YD/T1543.5-20072GHzWCDMA数字蜂实移动通信网Iu接口技术要求（第一阶段）第5部分：数据传输与传输信令
6.YD/T1543.6-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第6部分：用户平面协议
本部分是2GHzWCDMA数学蜂窝移动通信网系列标准之一，该系列标准的结构和名称预计如下：1.YD/T1374-20072GHzTD-SCDMA/WCDMA数字峰窝移动通信网Iu接口技术要求（第二阶段）2.YDrT1543-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第·阶段）3.YD/T1544-20072GHzWCDMA数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）2GHzWCDMA数学蜂窝移动通信网Uu接口层二技术要求（第一阶段）4. YD/T1545-2007
5.YD/T1546-20072GHzWCDMA数字蜂窝移动通信网Uu接口RRC层技术要求（第一阶段）6.YD/T1547-20072GHzWCDMA数字峰窝移动通信网终端设备技术要求（第二阶段）7.YD/T1548-20072GHzWCDMA数字蜂移动通信网终端设备测试方法（第二阶段）8.YD/T1549-20072GHzWCDMA数字蜂窝移动通信网Iur接口测试方法（第一阶段）2GHzWCDMA数字蜂窝移动通信网Iub接口技术要求（第一阶段）9. YD/T1550-2007
10.YD/T1551-20072GHzWCDMA数字蜂窝移动通信网Iub接口测试方法（第一阶段）11.YD/T1552-20072GHzWCDMA数字蜂窝移动通信网无线接入网络设备技术要求（第一阶段）12.YD/T1553-20072GHzWCDMA数字蜂窝移动通信网无线接入网络设备测试方法（第-阶段）随着技术的发展，还将制定后续的相关标推。本部分等同采用国际标准3GPP R99 TS25,410 v3.8.0，UTRAN Iu Interface:General Aspects andPrinciples DT.
本部分由中国通信标准化协会提出并归口，本部分起草单位：信息产业部电信研究院，UT斯达康通讯有限公司、中兴通讯股份有限公司、华为技术有限公司
本部分主要起草人：徐霞艳、续合元、千振邦、刘太江、郑文龙1范围

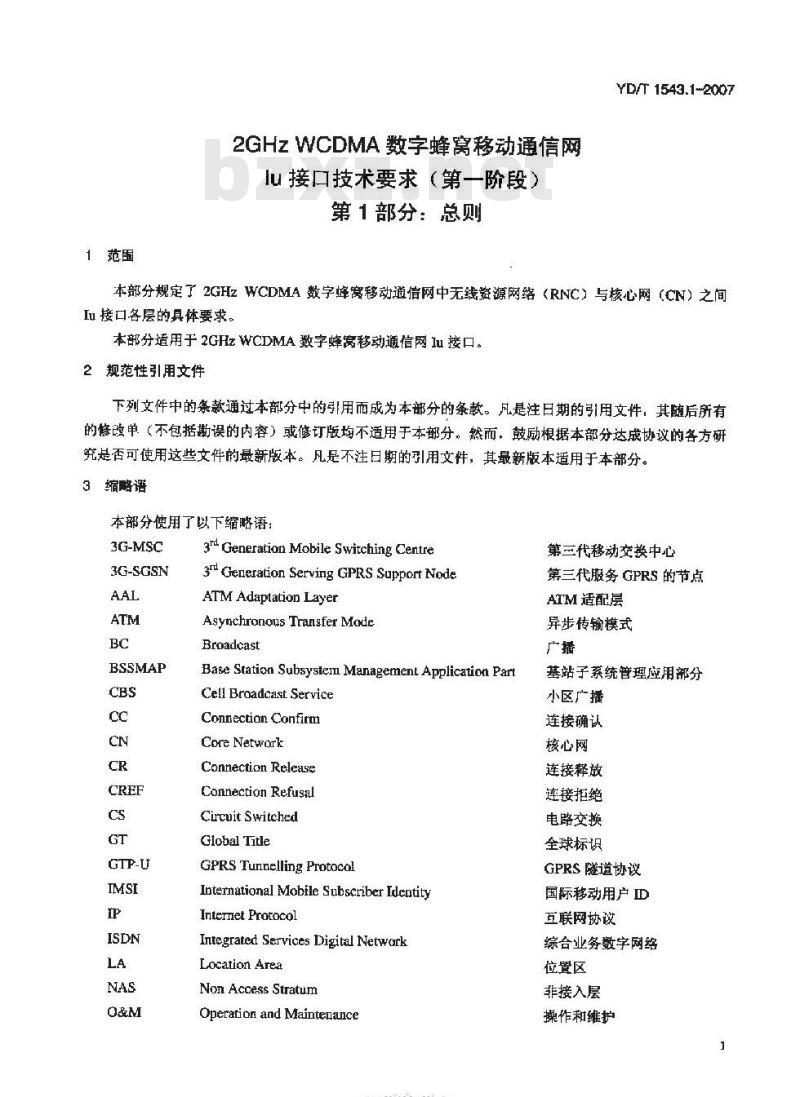

2GHzWCDMA数字蜂窝移动通信网
lu接口技术要求（第一阶段）
第1部分：总则
YD/T1543.1-2007
本部分规定了2GHzWCDMA数字蜂窝移动通信网中无线资源网络《RNC）与核心网（CN）之间Iu接口各层的具体要求。
本部分适用于2GHzWCDMA数字蜂窝移动通信网Iu接口。2规范性引用文件
下列文件中的条款通过本部分中的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包据勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。3缩略语
本部分使用了以下缩略语：
3G-MSC
3G-SGSNwww.bzxz.net
BSSMAP
3rGenerationMobileSwitchingCentre3rGenerationServingGPRSSupportNodeATM Adaptation Layer
AsynchronousTransferMode
Broadcast
Base Station Subsystem Management Application PartCell Broadcast Service
Conzection Confirm
Core Network
Connection Release
Connection Refusal
Circuit Switched
Global Title
GPRS Tunzelling Protocol
International MobileSubscriber IdentityInternet Pratocol
Integrated Services Digital NetworkLocation Area
Non Access Stratum
Operation and Maintenance
TIKAONTKAca-
第三代移动交换中心
第三代服务GPRS的节点
ATM适配层
异步传输模式
基站子系统管理应用部分
小区广播
连接确认
核心网
连接释放
连接拒绝
电路交换
全球标识
GPRS隧道协议
国际移动用户D
互联网协议
综合业务数字网络
位置区
非接入层
操作和维护
YD/T 1643.1-2007

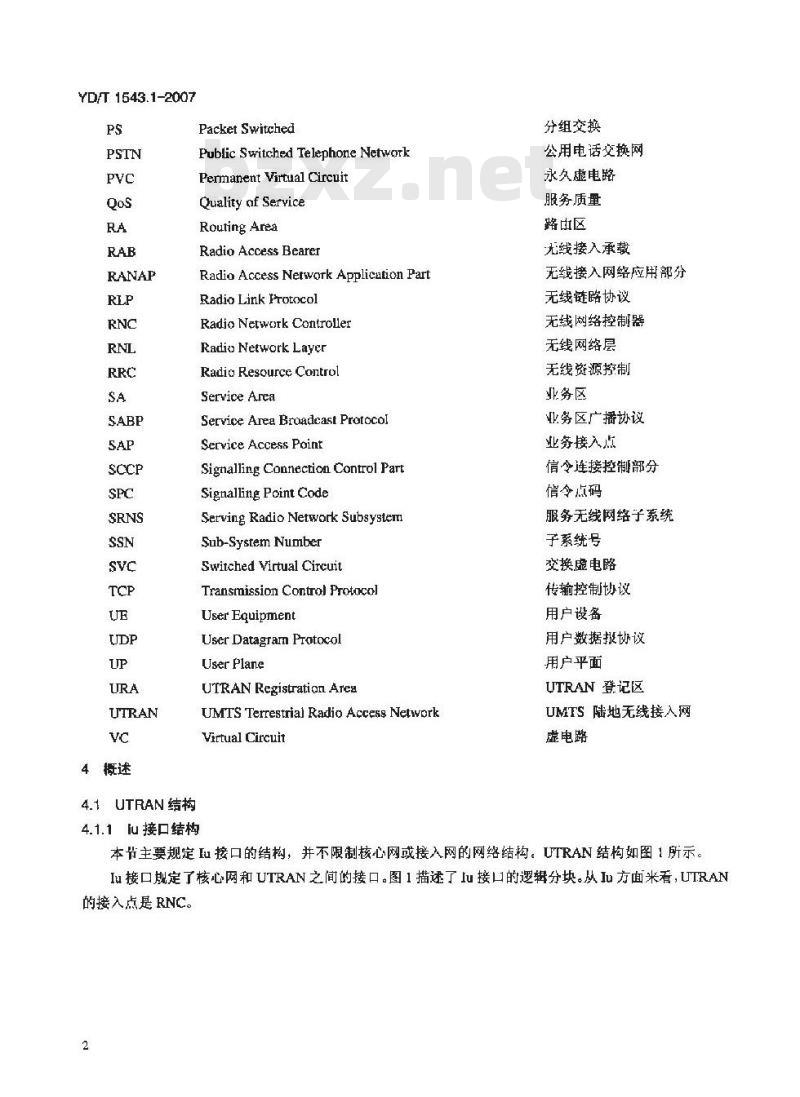

4概述
4.1 UTRAN 结构
Packet Switched
Public Swritched Telephone NetworkPermanent Virtual Circuit
Quality af Service
Routing Area
Radio Access Bearer
Radio Access Netvork Application PartRadio Link Protocol
Radio Netwrk Controller
Radio Network Layer
Radic Resource Control
Service Area
Service Area Broadcast ProtocolService Access Point
Signalling Connection Control PartSignalling Point Code
Serving Radio Network SubsystemSub-System Number
Switched Virtual Circuit
Transmission Control ProtocolUserEquipment
User Datagrarn Protocol
User Plane
UTRAN Registratian Arey
UMTS Terrestrial Radio Access NetworkVirtual Circuit
4.1.1lu 接口结构
分组交换
公用电话交换网
永久虚电路
服务质量
路由区
光线接入承载
无线接入网络应用部分
无线链路协议
无线网络控制器
无线网络层
无线资源控制
业务区
业务区广播协议
业务接入点
信令连接控制部分
信令含点码
服务无线网络子系统
子系统号
交换虚电略
传输控制议
用户设备
用户数据报协议
用户平面
UTRAN 登记区
UMTS陆地无线接入网
虚电路
本节主要规定Iu按口的结构，并不限制核心网或接入网的网络结构。UTRAN结构如图1所示。Iu接口规定了核心网和UTRAN之间的接口。图1描述了Iu接口的逻辑分块。从Iu方面米看，UTRAN的接入点是 RNC。
Node H
LITRAN
Tu lateface
图 1 Iu 接口结构
Cone Netwot (CN)
Damain
\u-cs\
Duoair
\lu-Ps\
Damnain
YD/T1543.1-2007
连接到核心网分组交换部分的Iu接口称为Iu-PS，连接到核心网电路交换部分的Iu接口称为Iu-Cs。区分这两个接口意味者到电路交换和到分组交换有不向的信令和用户数据连接。连接到广播域的Iu接口称为Iu-BC。
一个RNC不能有大于一个连接CS域的Iu接口（Iu-CS）和一个连接PS域的[u接口（Iu-PS）。一个RNC也不能有多于一个连接广播域的Iu接口（Iu-BC）。在分立的核心网结构中，PS域和CS域需要不同的信令和用户数据连接，在传输网络层与无线网络层均适用。
在合并结构中，PS域和CS域用户面需要独立的连接（在传输网络层与无线网络层均适用）。在控制面中，两个逻辑域具有独立的SCCP连接。在两种结构中，UTRAN可以有多个RNC，因此对于核心网UTRAN可以有多个Iu接入点。至少，每个Iu接入点（UTRAN或CN）可以独完成相关Iu规范（25.41x系列）的要求，4.1.2lu连接原则
Iu接口具有层次结构，即高层实体控制低层实体。对于信令连接终止点CN一UTRAN层次的描述如下：
每个CN接入点可以同一个或多个UTRAN接入点连接：一对于PS和CS域，每个UTRAN接入点不能连接到多于：个的CN接入点：一对于BC域，每个UTRAN接入点只可以连接一-个CN接入点。4.2连接总则
从UTRAN方面来看，最大程度地将不同协议流进行公共化对于Iu接口是有益的。这就意味着：一UTRAN提供无线接入承载公共集用于连接CN节点，而不管它们的类型（例如3G-MSC或3G-SGSN) ;
一在UTRAN和CN节点之间应该具有共同功能划分，而不管它们的类型（例如3G-MSC或3G-SGSN）:
KAoNTKAca-
YD/T 1543.1-2007
一无线网络控制面的信令不应依赖于转输层的特别选择，4.3U接口规范目的
接口逆该定文成可以支持，
一在单一PLMN内RNC 与核心网接入点互连：不管设备商的因素，RNC与核心网接入点五连：一 所有 UMTS服务。
Iu接口应该促进所有 PLMN 相同RNC、MSC或 SGSN 的使用。Iu接口应该促进Iu-PS和Iu-BC间传输技术的共享。u接口席该充许与SM核心网配合工作：协议层次之间的独立性和控制面与用户面之间的独立性垃该在Iu接口得到保持。L接口应该充许核心网，无线接入网和1传输网技术独立演进。Iu接口应该允许O&M设备独立演进。Iu接口作为开型和多生产商接口应该被标准化。Iu 接口规范应该促进从 CS 域到 PS 域的一些服务的移植，特别地，RANAP 协议对干 PS 域和 CS域是公共的，Iu用户面协议应该独立丁PS域和CS域。4.4u接口能力
Iu接口支持：
一建立、维护和释放无线接入承载的过程：一先成系统内切换、系统间讨换和SRNS重定位的过程：一支持小区广播业务的过程：
与特定E无关的一系列过程；
在协议等级上为用户特定信令管理分离每个用UE和CN之间NAS信令消息的传送：一从CN向UTRAN传送请求的位置业务，以及从UTRAN到CN的位置信息，位置信息可以包括地理区域标识或带不确定参数的坐标：一为单个 UE同时接入多个 CN域：一为分组数据流资源预留的机制。4.5Iu 接口特性
4.5.1使用传输网络用户平面作为信令承载4.5.1.1使用SCCP
4.5.1.1.1概述
SCCP用于支持CN和RNC之间的信令消息。定义SCCP的一个用户功能，称为无线接入网络应用部分（RANAP）。RANAP使用一个UE和CN的信令连接用于传输层3消息。非连接和面向连接的过程都用于支持RANAP.TS25.413解释了对于层3过程是否使用面向连接还是非连接业务。
RANAP可以使用SSN、SPC或GT和它们的组合作为SCCP的导址配置。使用哪个SCCP的寻址配置是运营商的事情。
当GT寻址被使用时，下面的设置应该使用：4
—SSN指示=】（RANAPSSN定义见[13]）YD/T1543.1-2007
全眉名称指示=0100（GT包括转换类型，编号计划，编码配置，地址特性指示）。一转换类型=00000000（没有使用）。一编号计划0001（E163/4）。
地址特性指示=0000100（国际意义号码）。一编码配置=0001ar0010（BCD，偶或奇）。—路由指示=0ar1（r在GT或PCSSN上路由）。当GT被使用时，GT应使用相关节点的E.164地址。4.5.1.1.2SCCP连接建立过程
当UE和网络问通信的相关信息必须在RNC和CN间进行交换时，建立一个新的SCCP连接，而且对于连接的UE没有 SCCP连接存在丁·CN和RNC间。不同的SCCP连接建立情况应该区别：一RNC启动SCCP信令连接：
CN启动SCCP信令连接。
4.5.1.1.2.1情况1：建立过程
接收来自UE层3的第一个非接入层消息，RNC启动SCCP信令连接过程。启动
RNC发送SCCP连接请求消息给CN。当RANAP消息的大小不超过SCCP连接请求消息的用户数据学段的大小时，RANAP消息被包含在SCCP连接请求消息的用户数据字段。当RANAP消息的大小超过SCCP连接请求消息的用户数据字段的火小时，SCCP连接请求消息不应该带用户数据字段。终止
成功输出：SCCP连接确认消息，发送给RNC，该消息可以选择包含在用户数据字段一个面向连接的RANAP消息。
不成功输出，如果SCCP信令连接建立失收，-一个SCCP连接拒绝消息会发回给RNC。该消息可以在用户数据字段包含一个RANAP消息。如果想获得更多关于-RANAP启动UE消息如何处理的信息，请参见TS25.413[6]的基本过程初始UE消息。
CR [SSN=RANAP, atzt, RANAPmesage cr Ea user date]CC (ely,a2x,RANAPmessage or no user data)o
CREF[42=], RANAP
user data
al = sounce local referenc
a2 = deslinarion local referenc× = SCCP connection refcrence at the RNGy = SCCP conneatian refarence al the CN图 2 RNC启动 SCCP信令连接的建立5
IKAONTKAca-
YD/T 1543.1-2007
4.5.1.1.2.2情况2建立过程
在实现重定位的连接中，通过CN启动SCCP信令连接过程。启动
CN发送SCCP连接请求消息给RNC。个RANAP消息可以选择被包含在SCCP连接请求消息的用户数据字段。
成功输出：SCCP连接确认消息，发送回CN，该消息可以选择包含在用户数据字段的RANAP消息
不成功输出：如果SCCP信令连接建立失败，一个SCCP连接拒绝消息会发回给CN。该消息可以在用户数据字段包含一个RANAP消息。RNC
CR [SSN-RANAP, al=y,RANAP message Dr no uscr duta)CC (al=, a2-y, R4NAP
CREF[a2-y, RANAP messa
ouserdatal
nouserdot.
al = source local refarence
2 = destination local telierence = SCCP comnectian reference n the RNCy=SCCP cornection refereace l the CN图3CN启动SCCP信令连接的建立
4.5.1.1.2.3SCCP连接释放
在正常情况下该过程总是由CN侧启动的。当CN知道给定的信令连接不再需要时，SCCP连接被释放。CN发送SCCP释放消息，
在任何异常情况下该过程可以由RNC侧或者CN侧启动。4.5.1.1.4SCCP 总的异常情况
如果RANAP接收到一个用户脱离服务信息或信令点不可接入信息，不会尝试建立SCCP连接一直到接收到用户重返服务信息或信令点可接入信息。当RANAP接收到个用户脱离服务信息载信令点不可接入信息，一个可选的计时器可以启动。当计时器计完后，所有与受影响的信令点的SCCP连接会被释放。当接收到用户重返服务信息或信令点可接入信息，停止计时器。
如果由于任何原因SCCP连接被释放，可选的计时器计完或连接拒绝被接收到然而有RANAP过程正被执行或专用资源已被分配，执行下面操作：RNC 侧
放弃任何同连接相关的RNC过程：释放分配给连接的 UTRAN 资源。CN 侧
与SCCP连接相关的资源尽快被清除。4.5.2使用传输网络用户面作为用户数据兼载4.5.2. 1使用 AAL2
AAL2用于到CS域的用户数据承载。Q.2630.1用于到CS域的I接口的动态建立AAL-2连接的协议。4,5.2.2 使用 GTP-U
GTP-U用丁到PS域的用户数据承载。RANAP用于到PS域的信令用于建立、修改和释放GTP-U隧道。4.5.3使用在Iu-BC上的传输网络用户面作为用户数据承载TCP/IP用十在Iu-BC上的无线网络层协议承载。CN使用标准TCP过程正常建立TCP连接。YD/T1543.1-2007
个新的TCP连接由RNC建立，仅当需要从RNC到CN发送信息（如失败或重启指示）而且没有存在TCP连接时。RNC应使用标准TCP过程建立连接。建立了连接的节点应释放TCP连接。5lu接口协设的功能划分
5.1概述
本节定义了核心网和UMTS无线接入网络之间的功能划分。此外，定义了功能之间可能的交互。表1列出了Iu接口的功能划分。
表 1 Iu 接口的功能划分
RAB穿理功能：
RAB 建立、修改和释放
RAB特性映射 Iu传输承载
RAB特性映射Uu承载
RAB排欧、占先和优先级
无践资源管理功能：
无线资源接纳挖制
广播信息
Tu链路管理功能：
Iu信令链路管理
ATMVC管理
AAL2建.立和释放
AALS管理
GTP-U 隧道管理
TCP 管理
绥冲区管理
TIKAONTKAca-
YD/T1543.1-2007
Ju用户平面（RNL）管理：
1u用户平面频协议管理
用户平面情协议树始化
移动性管理功能
位置信息接告
切换和重定位
RNC之间硬切换，Iur未使用或不可用服务RNS重定位（MSC内/MSC间）系统间硬切换（UIMTS-GSM）
系统间改变（UMTS-GSM)
寻呼触发
安全功能：
数据保密
无线接口加密
密钥管理
用户识别保密
数据完整性
完整性控查
完整性钥管理
业务和网络接入功能：
CN 信令数据
数据量报告
LE银踪
位置报告
Iu 协调功能：
寻呼协调
5.2 RAB 管理功能
5.2.1RAB建立、修改和释放功能能
表1 (续）
无线接入承载RAB是根据签约、业务和被请求的QOS等在UE和CN之间建立时定义，不同的RAB将被使用。CN对UTRAN的RAB建立、修改和释放进行控制。RAB的标识由CN分配，且对于指定的UE在特定的核心网域，RAB标识对无线承载和Iu承载有全局意义。
RAB的建立、修改和释放是CN启动的功能：RAB的建立、修改和释放是UTTRAN执行的功能。RAB释放是UTRAN启动的功能。例如，UTRAN不能与一个UE保持已建立的RAB时触发。5.2.,2映射到 UU 承载功能的 RAB 特性RAB特性的映射功能用于把无线接入承载映射到Uu承载。此映射在建立RAB期间完成。UTRAN将完成承载之间的映射。
RAB峡射到Uu传输承载足UTRAN的功能。5.2.3映射到 IU传递承载的 RAB特性YD/T 1543.1-2007
RAB映射特性功能用于把无线按入承载映射到Iu接口传递承载，映射在RAB建立期间完成。子是UTRAN建立的AAL2连接，如果使用AAL2，UTRAN将究成承载之间的映射。对十PS城的RAB，UTRAN将完成无线接入承载和P层之间的映射。RAB特性映射到Ju传递承载是UTRAN的功能。5.2.4RAB排队、占先和优先级功能CN根据签约信息，QOS信息等，来确定RAB的分配/保持优先级。相应地，CN请求RAB建立或修改i指小RAB的优先级、RAB的占先能力以及排队受排挤性。UTRAN将相应地完成排队和资源占先。
RAB排队、占先和/保持优光级的处理是被控UTRAN的功能。RAB排队、亢先和/保持优先级的设霄是CN的功能。5.3IU 的无线资源管理
5.3.1无线资源的接入控制（admlssioncantral）UTRAN按收到来口CN的建文或修改尤线接入承载的请求时，对当前无线资源的状况进行分析接入控制功能要么接受该请求，要么拒绝该请求。这种功能称为“无线资源的接入控制”，它由UTRAN处理。如果对请求进行排队，那么RAB排队，占先和优先级功能对请求进行处理。5.3.2广播信息管理
广搭功能在整个网络覆盖区或网络不同部分的覆益区向UE广播一些信息。有两类广播信息管理：UTRAN广播信息管埋利小区播信息管理。所有的UTRAN广播信息臂理将在本地的UTRAN内处理：所有小区广播信息由CN控制，而山UTRAN执行。5.4lu链路管理功能
5.4.1tu信令链路管理功能
Iu信令链路管理功能在ITRAN和CN之间提供可靠的传递以传递光线网络信令，CN和UTRAN都管埋这个功能。
这个功能负页Iu信令连接的建立（可以由CN或RNC建立）和Iu信令释放（由CN控制,可能是UTRAN 清求）
5.4.2ATM虚连接管理功能
这个功能指处理CN和UTRAN之间的ATM虚连接，这个功能将用1建、维持和释放ATMVC：对于永久VC，是O&M的功能。这个功能也包括用于承载特定RAB的虚电路选浮，对IU无线接入承载业务请求的ATMVC选择将由UTRAN完成，被选择VC将满足请求的要求。VC可以由几个子链路构成：例如SCCP连接、AAL2连接或IP 流。
5.4.3AAL2连接建立和释放功能
这个功能用于接受到无线接入承载业务请求时，在CN和UTRAN之间建立和释放AAL2连接。UTRAN和CN参与AAL2连接的建.、UTRAN将启动AAL2连接的建立和释放。在异常情况下，CN可以启动AAL2连接的释放。选择AAL2作为Iu传输承载依赖于CN的类型。5.4.4AAL5管理功能
ITIKAoNT KAca-
