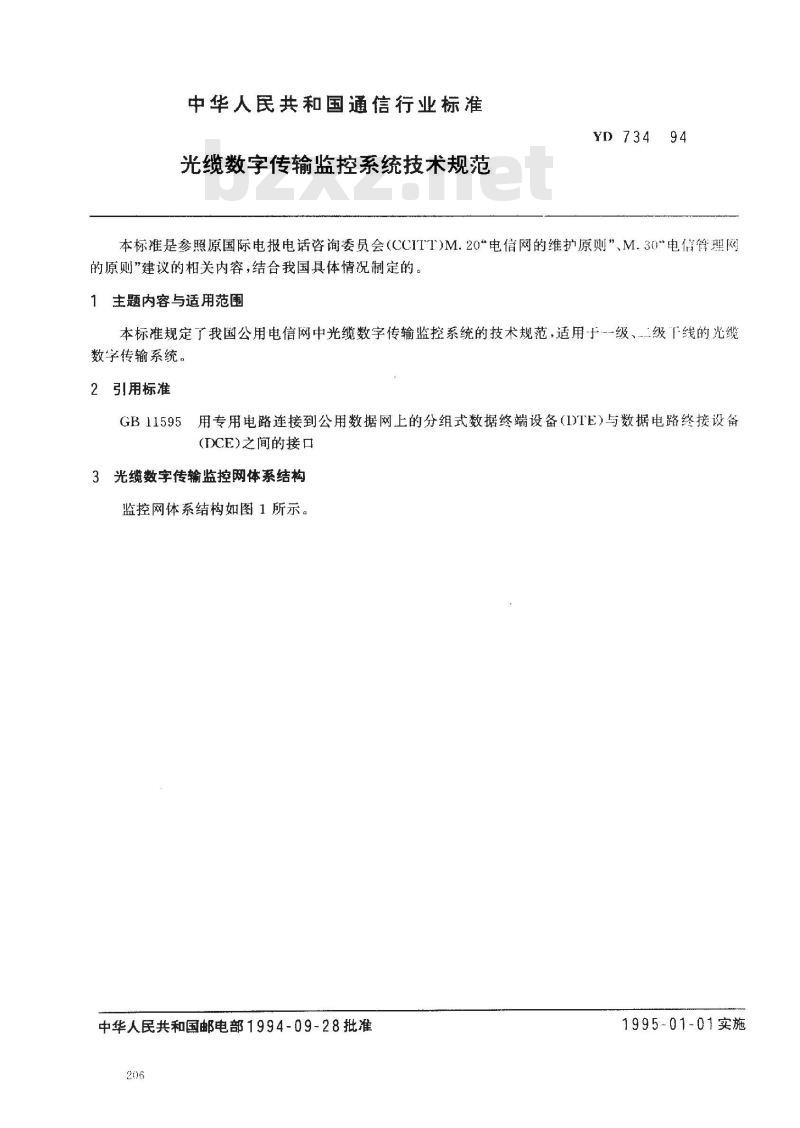

中华人民共和国通信行业标准
光缆数字传输监控系统技术规范YD734
本标准是参照原国际电报电话咨询委员会（CCITT)M.20电信网的维护原则”、M.30\电信管理网的原则”建议的相关内容，结合我国具体情况制定的。1主题内容与适用范围
本标准规定了我国公用电信网中光缆数字传输监控系统的技术规范，适用于级、级「线的光缆数字传输系统。
2引用标准
用专用电路连接到公用数据网上的分组式数据终端设备（I)IE)与数据电路终接设备GB11595
(DCE)之间的接口
3光缆数字传输监控网体系结构

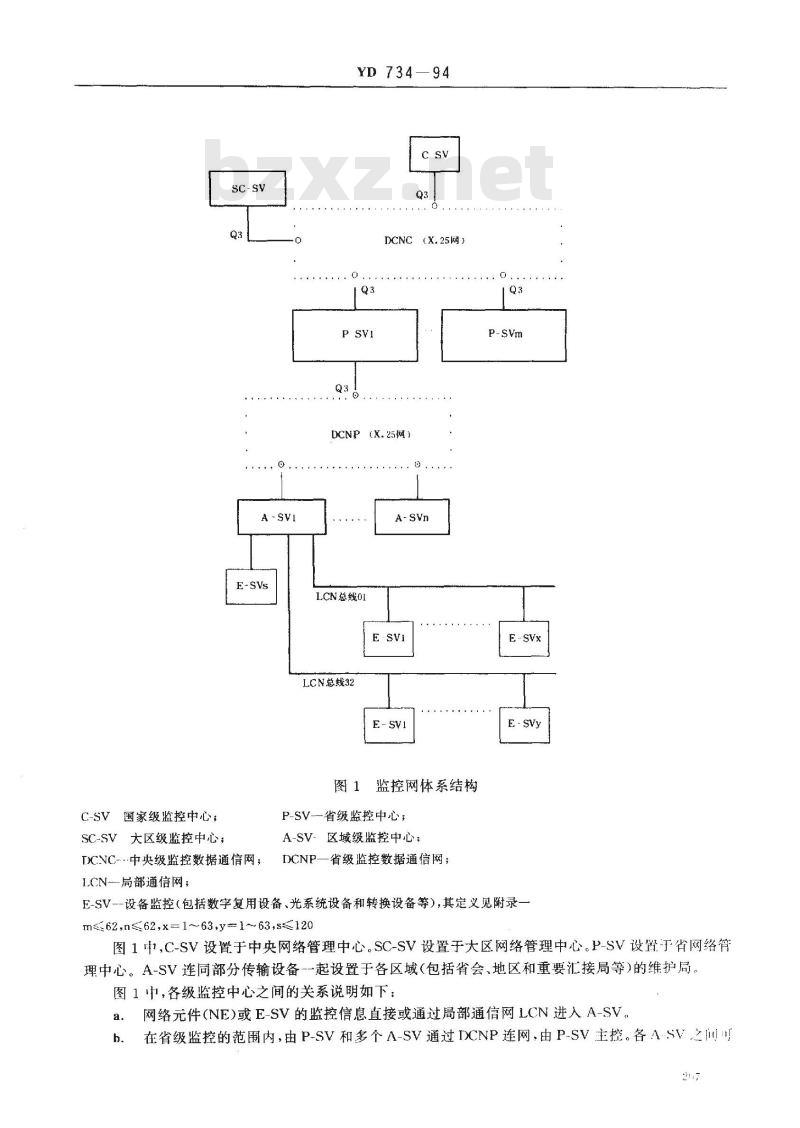

监控网体系结构如图1所示。
中华人民共和国邮电部1994-09-28批准206
1995-01-01实施
C-SV国家级监控中心；
SC-SV大区级监控中心；
YD 734—
DCNC (X.25网)
DCNP (X.25网）
LCN总线01
LCN总线32
监控网体系结构
P-SV-省级监控中心;
A-SV-区域级监控中心；
TC.NC..中央级监控数据通信网；LCN--局部通信网；
DCNP—省级监控数据通信网；
E-SV--设备监控(包括数字复用设备、光系统设备和转换设备等）,其定义见附录m≤62,n≤62,x-1~63,y1~63,s≤120图1啡C-SV设置于中央网络管理中心。SC-SV设置于大区网络管理中心。P-SV设置于省网络管理中心。A-SV连同部分传输设备-一起设置于各区域（包括省会、地区和重要汇接局等）的维护局。图1中，各级监控中心之间的关系说明如下：网络元件（NE)或E-SV的监控信息直接或通过局部通信网LCN进入A-SV。a.
在省级监控的范围内，由P-SV和多个A-SV通过IDCNP连网，由P-SV主控。各ASV之闸可h.
根据需要互通信息。
YD734—94
c．在大区级监控的范围内，由SC-SV和多个P-SV连网，出SC SV主控d．在全国范围内，由C-SV和多个P-SV通过DCNC连网，并山C-SV主控，各P.SV之闸叫根据需要互通信息。
各级网间的接II标准是M.30建议中的Q3。区域监控（A-SV)与设备监控（E-SV）之间的接见第9节。
f.各级都应能配备工作站(WS)计算机。LCN的作用是将多个E-SV连在一起进行监控。g
各级监控中心的功能

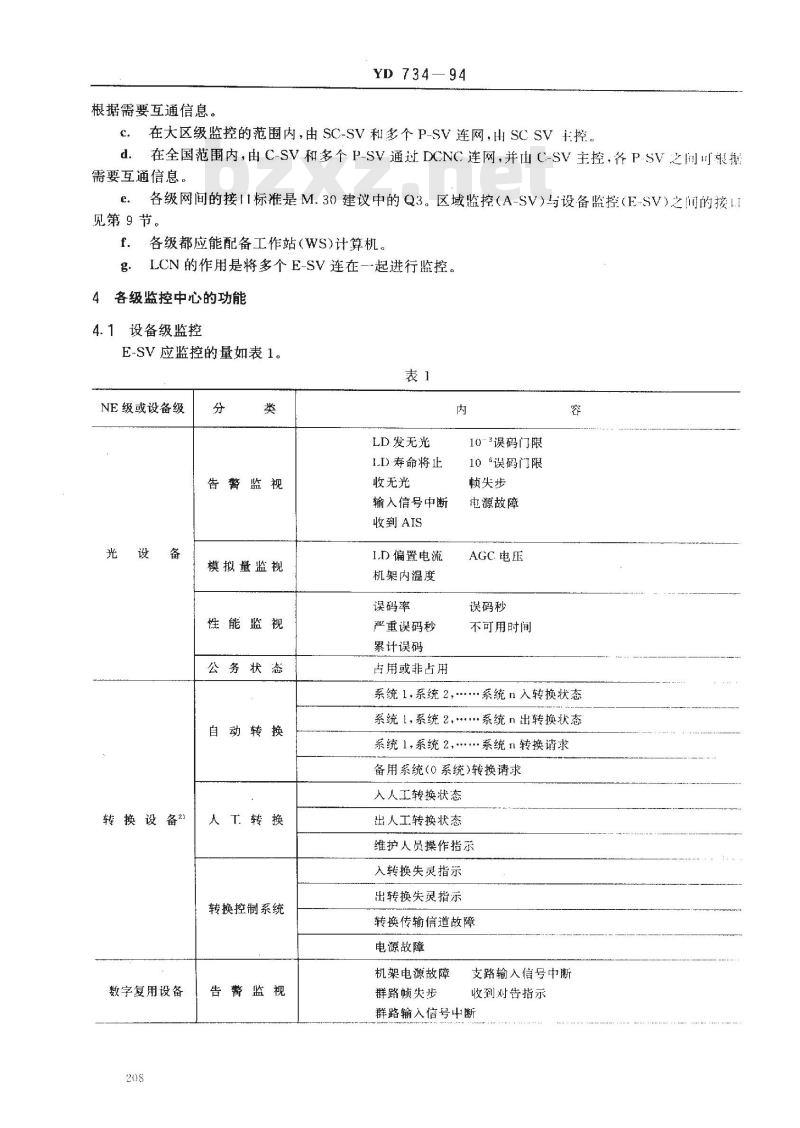

4.1设备级监控
E-SV应监控的量如表1。
NE级或设备级
转换设备2
数字复用设备
告警监视
模拟量监视
性能监视
公务状态
自动转换
人转换
转换控制系统
告警监视
LD发无光
LID)寿命将止
收无光
输入信号中断
收到AIS
I.D偏置电流
机架内温度
误码率
严重误码秒
累计误码
占用或非占用
10\误码门限
10误码门限
顿失步
电源故障
AGC电压
误码秒
不可用时间
系统1，系统2，.…系统n入转换状态系统1.系统2..系统n出转换状态系统1，系统2，系统n转换请求
备用系统(0系统)转换请求
人人工转换状态
出人工转换状态
维护人员操作指示
人转换失灵指示
出转换失灵指示
转换传输信道故障
电源故障
机架电源故障
群路帧失步
支路输入信号中断
收到对告指示
群路输入信号中断
NE级或设备级
环境监视
注：1）为可选项。
2）假设为N主1备转换方式。

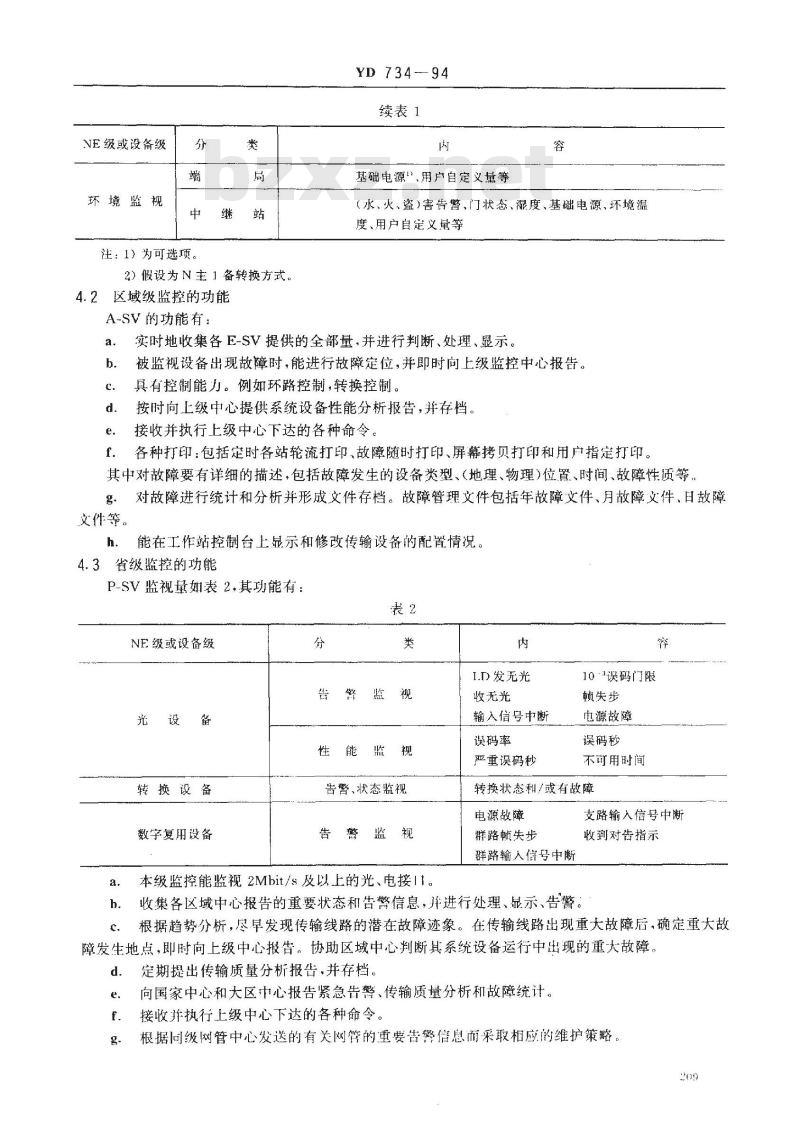

区域级监控的功能
A-SV的功能有：
YD 734 94
续表1
基础电源、用户自定义量等
(水、火、盗)害告警、门状态、混度、基础电源、坏境温度、用户自定义量等
实时地收集各E-SV提供的全部量，并进行判断、处理、显示。被监视设备出现故障时，能进行故障定位，并即时向上级监控中心报告。具有控制能力。例如环路控制，转换控制。按时向上级中心提供系统设备性能分析报告，并存档。接收并执行上级中心下达的各种命令。各种打印：包括定时各站轮流打印、故障随时打印、屏幕拷贝打印和用户指定打印。f.
其中对故障要有详细的描述，包括故障发生的设备类型、（地理、物理位置、时间、故障性质等，g.
文件等。
对故障进行统计和分析并形成文件存档。故障管理文件包括年故障文件、月故障文件、日故障能在工作站控制台上显示和修改传输设备的配置情况。4.3省级监控的功能
P-SV监视量如表2，其功能有：
NE级或设备级
转换设备
数字复用设备
告警、状态髓视
本级监控能监视2Mbit/s及以上的光、电接11。a.
1.D发无光
收无光
输入信号中断
误码率
严重误码秒
10误码门限
顿失步
电源故障
误码秒
不可用时间
转换状态和/或有故障
电源故障
群路帧失步
群路输人信号中断
收集各区域中心报告的重要状态和告警信息，并进行处理、显示、告警。h.
支路输入信号中断
收到对告指示
根据趋势分析，尽早发现传输线路的潜在故障迹象。在传输线路出现重大故障后，确定重大故障发生地点，即时向上级中心报告。协助区域中心判断具系统设备运行中出现的重大故障。d.
定期提出传输质量分析报告，并存档向国家中心和大区中心报告紧急告警、传输质量分析和故障统计。接收并执行上级中心下达的各种命令。根据同级网管中心发送的有关网管的重要告警倍息而采取相应的维护策略。209

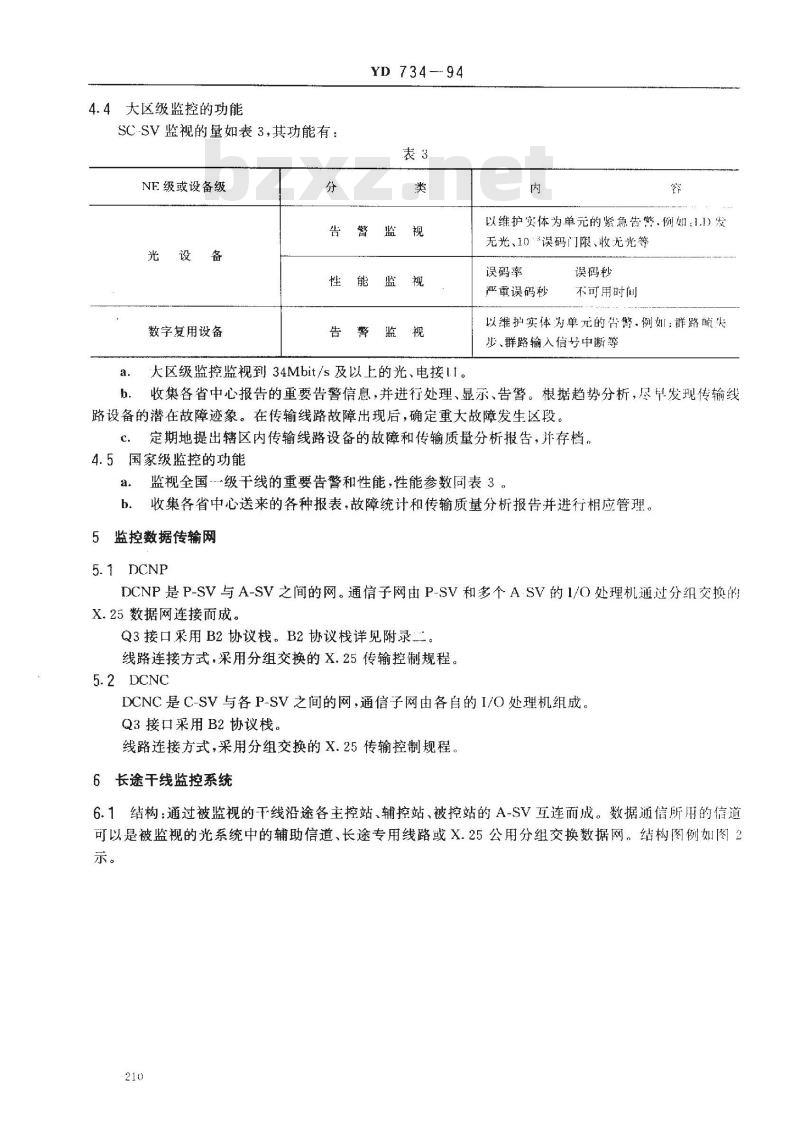

4.4大区级监控的功能
SC-SV监视的量如表3，其功能有：NE级或设备级
数字复用设备
YD 734-94
告警监视
大区级监控监视到34Mbit/s及以上的光、电接ul。内
以维护实体为单元的紧急告繁，例如：1.1）发无光、10“误码门限、收无光等误码率
严重误码秒
误码秒
不可用时间
以维护实体为单元的告警.例如：群路顿失步、群路输入信号中断等
b。收集各省中心报告的重要告警信息，并进行处理、显示、告警。根据趋势分析，尽早发现传输线路设备的潜在故障迹象。在传输线路故障出现后，确定重大故障发生区段。C。定期地提出辖区内传输线路设备的故障和传输质量分析报告，许存档。4.5国家级监控的功能
监视全国--级干线的重要告警和性能，性能参数同表3a.
b。收集各省中心送来的各种报表，故障统计和传输质量分析报告并进行相应管理。监控数据传输网
DCNP是P-SV与A-SV之间的网。通信子网由P-SV和多个ASV的I/O处理机通过分组交换的X.25数据网连接而成。
Q3接口采用B2协议栈。B2协议栈详见附录二。线路连接方式，采用分组交换的X.25传输控制规程。5.2DCNC
DCNC是C-SV与各P-SV之间的网，通信子网由各自的I/O处理机组成。Q3接口采用B2协议栈。
线路连接方式，采用分组交换的X.25传输控制规程。6长途干线监控系统
6.1结构：通过被监视的干线沿途各主控站、辅控站、被控站的A-SV互连而成。数据通信所用的信道可以是被监视的光系统中的辅助信道、长途专用线路或X.25公用分组交换数据网。结构图例如图2示。
注：1）表示被监控的设备。
YD734-94
图2长途干线监控系统图例
2）表示接口，其标准不作规定。3）主控站、辅控站通常设在业务领导局。6.2功能：在主控站和辅控站能监视整个长途十线的运行状态（被监视量同表2，根据需要被监视量也可同表1)）、传输系统设备布置、通路安排（具体到34Mbit/s口）；监督下属局的日常维护行为；故障发生后组织故障诊断和排除。
7监控网络和传输系统管理方式
全网的光缆数字传输系统及其监控网络采用统-的编码管理。7.1监控网络管理方式
在C-SV的范围内，采用1、2、*、62个P-SV编址。其代码为P1、P2、P62,P63为播地址。在P-SV的范围内，采用1、2、、62个A-SV编址。其代码为A1、A2、、A62.A63为广播地址。SC-SV采用 1、2、、8编址。其代码为 SC1、SC2、、SC8。所有SC-SV、P-SV、A-SV的地理位置与邮政编码之间的对应关系存入数据库。7.2传输系统管理方式
在A-SV的范围内，采用线路级别、设备类别、局、段、架、站、系统、参数等项目编码管理。线路级别：一级干线，二级干线。设备类别：光设备，光电合架设备，数字复用设备，转换设备等。局：凡是光端机所在地都被称为“局”。局的编码取其所在地的邮政编码末三位。段：将连接任意两局的所有数字传输系统称为个“段”。一个局可能有通向N个方向的传输系统，称该局有N个“段”。其编号为1、2、3、、N。同一个数字传输系统在两个端局的“段”编号可不样。
系统：对于个维护实体，一个光系统由线AB(线1)和线BA（线2)组成，通常将主控站设为A端辅控站设为B端；对于数字复用设备，一个系统为一次复用。8光缆数字传输监控系统的进网基本要求进网的设备必须以E-SV为单元；接口点在图3的P点。进网要求：进网的监控系统必须满足本标准要求的硬件接口标准和通信协议。进网示意图如图3所示。
YI734—94
图3监控系统的进网方式
9区域监控中心与设备监控之间(P点)的硬件接口和通信协议9.1硬件接口
EIARS-485
EIA RS-422(V11)
9.2问答式通信规程
9.2.1通信规约
个区域监控中心(A-SV)与数据收集单元(DCU)之间的通信采用问答式通信规程。A-SV为+呼叫方，DCU为被呼叫方。通信方式为半双工，异步。通信速率为2400、4800、9600波特可选，主选4800。报文内容是以字节（8比特)为单元，附加起始位，停止位和奇偶校验位。比特顺序安排如下图所示Bstop
停止位
Parity
奇偶校验
信息内容
比特传送顺序为Bstart-Bo-B1-B2-B3-B4-B5-B6-B7-Parity-Bstop。9.2.2通信顺帧结构见9.4节。
9.2.3通讯应答关系见图4。
Bstart
起始位
A-SV呼叫DCU
DCU应答
正常通信关系
A-SV呼叫DCU
DCU应答出错
ASV命令发
DCU应答出销 A-SV命令重发
YD 734-94
DCU A SV
DCU A-SV
A-SV呼叫DCU
DCU不应答
AsV等待100ms
A-SV命令重发
A-SV等待100ms命令重发
A-SV呼叫DCU
应答编号不符
A·SV命令重发
赖编号不符A-SV命令重发bzxz.net
规定：DCU收到正确命令顿时随即同答。收到错误命令顿时不响应。A-SV连续三次命令重发仍无回答时，判为通信中断。图4
9.3监控系统管理体制
9.3.1系统管理体制框图
D2 H r F...
DmI HR x DmH Ri x mM
图5监控系统组织框图
图5中个A-SV管理1～M个“段”。每个段可能有1～N（<12)光系统并有相应的数字设备.213
YD 734—94
此，每个段是由许多设备组成的。为了在A-SV与各设备监控之间有统-的接，故在每个段设…个数据收集单元DCU（Dm），它负责收集整个段所有设备的监控数据并实现协议转换。每个段由X个站（简称为“站”)组成。
个段可以是链型，也可是环型。是环型时，两光端机分别为··号站和X号站。这些段可互相并连，也可互相串连。
同一·个IDCU管理的设备分布在各个“局”中，将处在同一局中的设备编为~一个组，其编号称为组号（简称为“组”）。在环型时，两光端机及其所属数字设备编为一个组。注：本文中的“段\不同于CCITT建议所定义的\数字段”的概念，它是A、B两地间组“数字段”的泛指每个组可能有f个机架（RACK），无论光设备、电设备、倒换设备、光电混合设备机架等，律按物理位置顺序编号（1～f)，称为“架号”（简称为“架”)见图6。RACK
每个机架可设八个子框（0～7SHEI.F），每子框可设十个盘位（0～9CARD)（图7），将“SHELF号CARD号”称为机盘的\物理地址”。每个架可装S个系统，其“系统号”为1～S（<12）。整个段的所有机架统编号称为“逻辑架号”F（57）。?(SHELF)
9.3.2代号说明
A-SV：区域监控中心。
图７RACK
Dm：M号DCU，数据收集单元，收集整个段的监控数据。214
9(CARD)
RxX号站。
YD73494
M：段编号，0～255，其中00H地址不用，0FFH为广播地址。X：站编号，1～56,其中00H地址不用，03FH为广播地址。F：架编号，1～56。
S：系统编号，1~6/每光设备架，1～30/每光电合架（光系统数≤6）。1~30/每电设备架。
9.4通信帧帧结构
9.4.1通信顿帧结构由如下十个段组成1
同步字段
2字节
自定义段
3字节
9.4.2各字段的意义
（1）同步字段
出错重发段
1字节
命令类型
1字节
协议版本段
1字节
信息长度段
LENGTH
同步字段，二个字节19H（在前），0B3H。（2）出错重发段
地址段
3字节
信息段
特征字段
3字节
校验段
通信出错时，要求重新发送信息指示。一个字节，重发指示55H；无错时，00H。其他状态待定义。
（3）协议版本段
（4）地址段
版本号
（备用）
三个字节，其中第一字节为A-SV的自然编号，例如01H；第二字节为被监控的通信系统类别编号例如光通信系统为01H，其他通信系统类别待定；第三字节为DCU自然顺序编号。（5）特征字段
三个字节。
第一个字节的各位定义如下：
B7，上行(DCU到A-SV)设备配置非法。215
YD 734
B6，下行(A-SV到DCU)设备配置非法。B5,DCU与架通信中断标志。
B4,请求传送故障标志。
B3，数据发完标志。
B2，上下行数据标志。
B1，设备(DCU)重新配置标志。
BO，盘监控告警集合标志，
详见下表：
B7上行地址非法位
B6下行地址非法位
B5架监控单元通信中断标志
B4故障传送请求标志
B3数据发完标志
B2上下行标志
B1设备重新配置标志
BO盘监控告警集合
第二个字节的各位定义如下：
B7，即告集合：“1”有即告，“0”正常。B6，非即告集合：“1”有非即告，“0”正常。94
B5，状态量集合：“1”有状态量变化，“0”无状态量变化。B4 ~B0 00000
第三个字节的各位定义如下：
B7～B1 备用
BO设备属性错，例如架的属性不一致、1：非法
1：非法
1：中断
1:请求
1：木完
1：下行
1:要配
1：有
0：舍法
0：合法
0：正常
0：不请求
0：完
0：上行
0：不要
0：元
（6）用户自定义段第一字节为A-SV所发命令顿的编号，第，第字节的用途由用户根据自己的需要自行定义。
（7）命令字段
个字节，见9.5节。
（8）信息长度段：
用来表示信息的长度，二个字节（低字节在前），LENGTH一INFOR十CRC，高字节高4位保留。
(9）信息段
是一个随命令不同而变化的段。A-SV呼叫DCU号、段号、组号、架号、系统号的组合关系表DCU号
1～0FD
1～0FD
1～0FD
1～0FD
1～0FD
注：①0X×表示任意。
1～3F
1～3F
1～3F
1～3F
1～3F
系统号
1～3F
组合情况
所有 DCU
某DCU
某DCU1段
某DCU某组
某IXCU某组某架
某DCU某组某架某系统
YD 734-94
②在以后的文字中将“段号、组号、架号”这个组合用“组合”代替。③）所有编号均为16进制数，例如OFE即为OFEH。（10）校验段：
二个字节。
从同步字段到信息段进行软件\CRC”计算的值（高字节在前、低字节在后）CRC完余校验多项式为X16+X12+X5+1。9.5命令表
9.5.1命令代码编码规则（一字节）：D7 D6,D5
无类型
光端机
电端机
光电合架
倒换架
D4 D3 D2 D1
(0-0A)
(0-0E)
(0-17)
(0-18)
(0-1A)
(0-1D)
控制。
校对、调用LDCU累计时间
校对日期、时间。
调用故障打印信息。
调用历史记载。
调用DCU配置信息。
询问DCU管理段的最大站号。
调用某组某架状态量和数字量。强采预缓冲区中故障打印信息。调用某段全部站某类型数字量。调用某段某类型状态量集合。
调用告警量集合。
配置DCU命令。
注：在所有命令中，状态量包括开关量和告警量，数字量包括脉冲量和模拟量。9.5.2命令及功能明细：
（1）无类型查询命令（0-4）：校对调用DCU累计时间。无类型查询命令（0-0A）：调用某组某架状态量和数字量。无类型汇总命令（0-17）：调用某段全部站某类型数字量。无类型集合命令（0-1A）：调用告警量集合。无类型配置命令（O-1D）：配置DCU。（2）播控制命令（1-1）：复位、清零。广播查询命令（1-5）：校对月期：时间。（3）杂项控制命令（2-1）：控制。杂项查询命令（2-6）：调用故障打印信息。杂项查询命令（2-7）：调用历史记载。杂项查询命令（2-8）：调用DCU配置表。杂项查询命令（2-9）：询问DCU管理段的最大站号。杂项强采命令（2-0E）：强采预缓冲区中故障打印信息（4）光端机控制命令（4-1）：控制命令。光端机查询命令（4-0A）：调用某组某架状态量和数字量。光端机汇总命令（4-17）：调用某段全部站某类型数字量。光端机集合命令（4-1A）：调用告警量集合。（5）电端机控制命令（5-1）：控制命令。电端机查询命令（5-0A）：调用某组某架状态量和数字量。217
