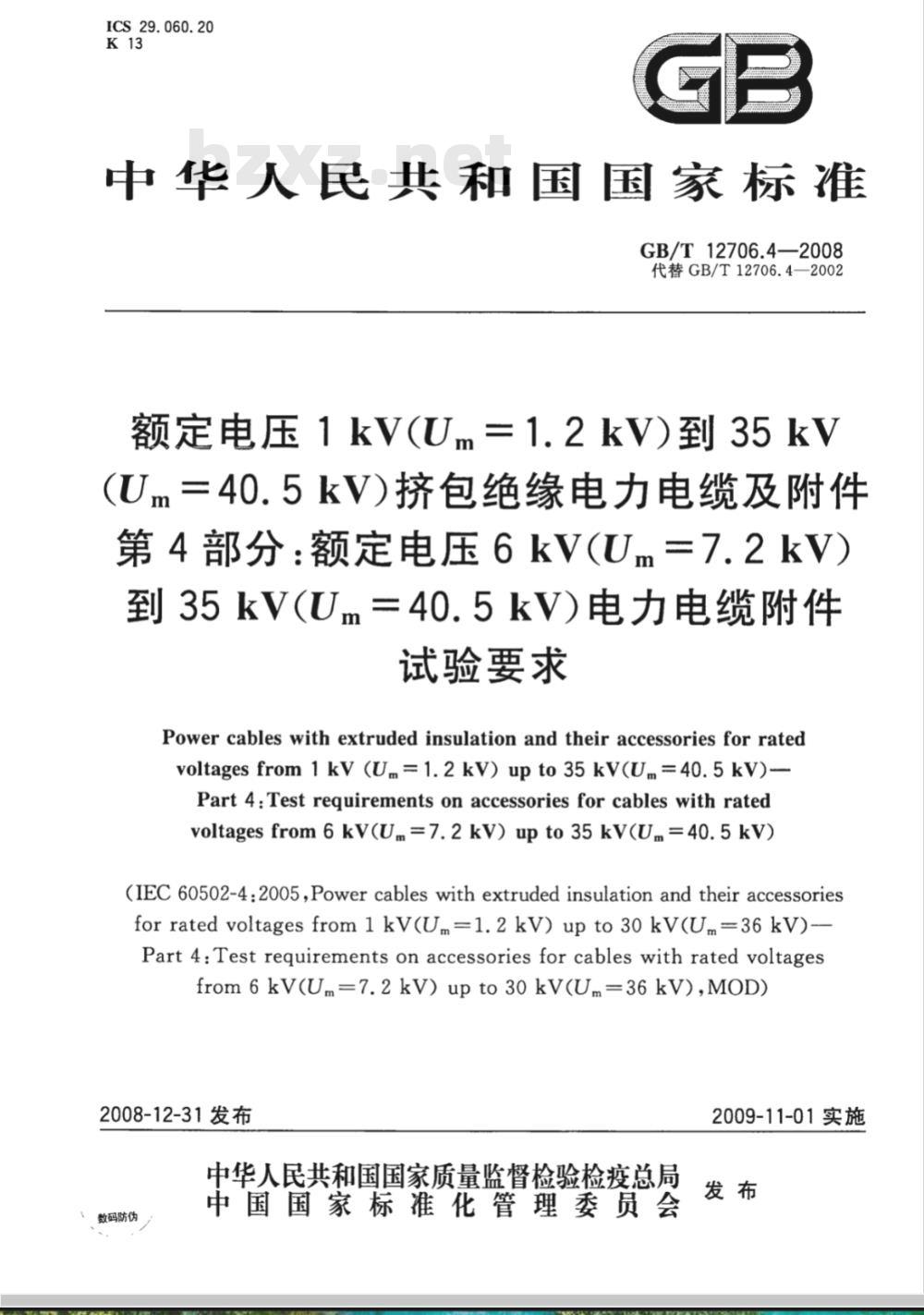

ICS 29.060.20
中华人民共和国国家标准
GB/T12706.4—2008
代替GB/T12706.4—2002
额定电压 1 kV(Um=1.2 kV)到 35 kV2(Um=40.5kV)挤包绝缘电力电缆及附件第 4 部分:额定电压 6 kV(Um=7.2 kV）到35 kV(Um=40.5 kV)电力电缆附件试验要求
Power cables with extruded insulation and their accessories for ratedvoltagesfrom1kV(U.=1.2kV)upto35kV(Um=40.5kV)-Part 4:Test requirements on accessories for cables with ratedvoltagesfrom6kV(Um=7.2kV)upto35kV(Um=40.5kV）(IEC 60502-4:2005,Power cables with extruded insulation and their accessoriesfor rated voltages from 1 kV(Um=1. 2 kV) up to 30 kV(Um=36 kV)-Part 4: Test requirements on accessories for cables with rated voltagesfrom 6 kV(Um=7. 2 kV) up to 30 kV(Um=36 kV),MOD)2008-12-31发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-11-01实施

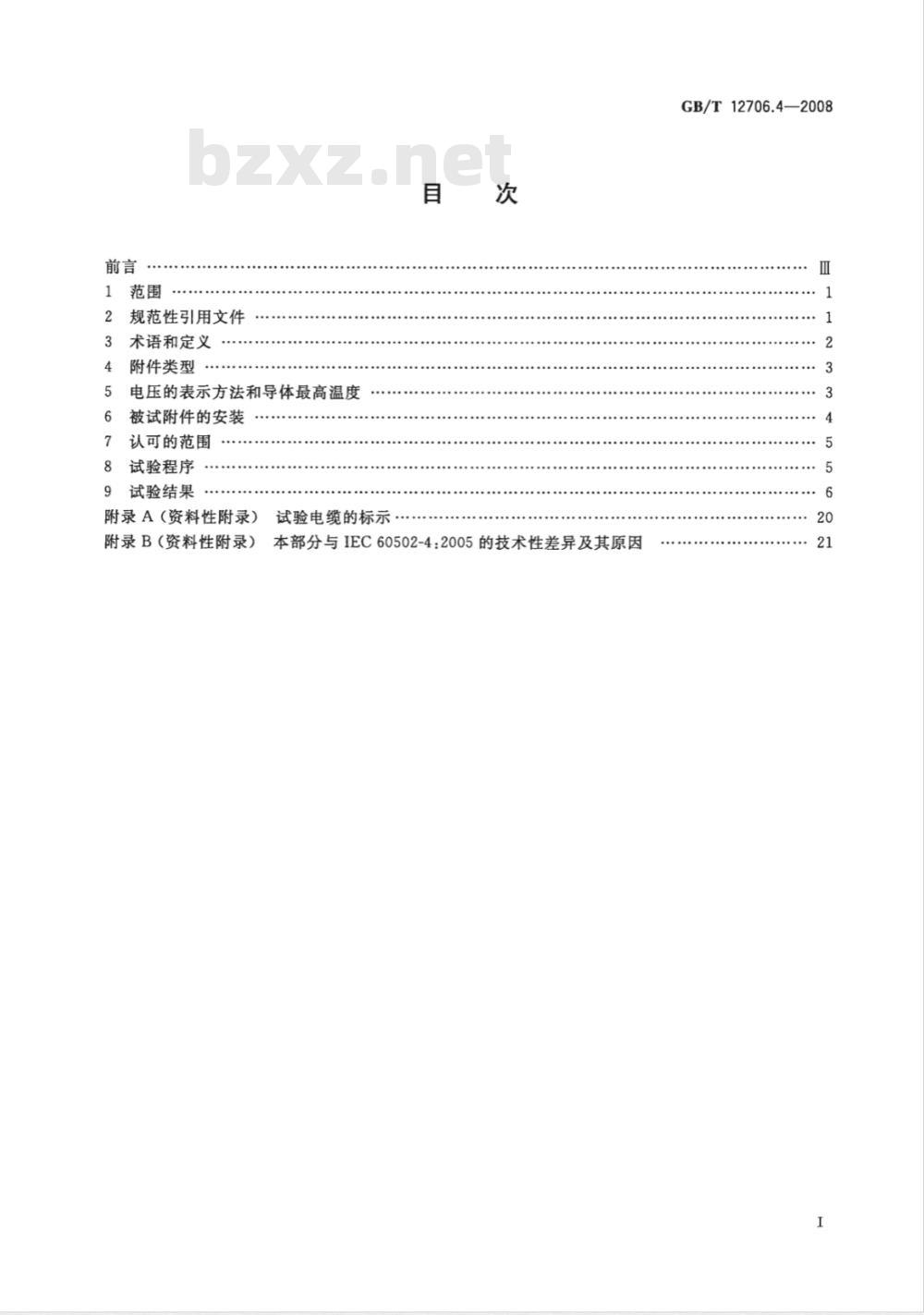

规范性引用文件
术语和定义
附件类型
电压的表示方法和导体最高温度被试附件的安装
认可的范围
试验程序
9试验结果
附录A（资料性附录）
试验电缆的标示·
附录B（资料性附录）本部分与IEC60502-4：2005的技术性差异及其原因GB/T12706.4—2008
GB/T12706.4—2008

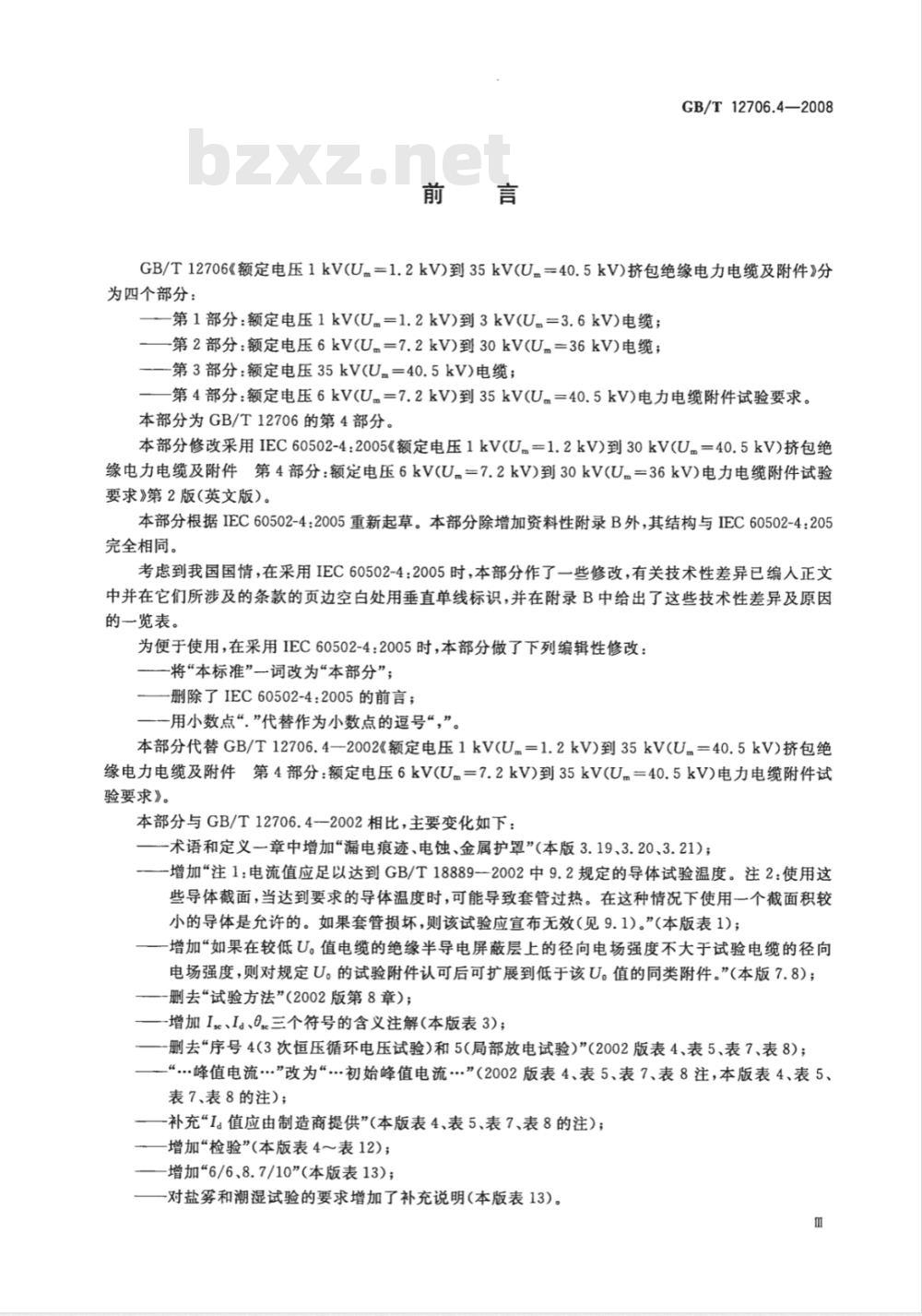

GB/T12706《额定电压1kV(U.=1.2kV)到35kV(U=40.5kV)挤包绝缘电力电缆及附件》分为四个部分：
第1部分：额定电压1kV(U.=1.2kV)到3kV(U.=3.6kV)电缆；—第2部分：额定电压6kV(U.=7.2kV)到30kV(U.=36kV)电缆；—第3部分：额定电压35kV(U.=40.5kV)电缆；——第4部分：额定电压6kV(U.=7.2kV)到35kV(U.=40.5kV)电力电缆附件试验要求。本部分为GB/T12706的第4部分。本部分修改采用IEC60502-4：2005《额定电压1kV(U.=1.2kV)到30kV(U.=40.5kV)挤包绝缘电力电缆及附件第4部分：额定电压6kV(U.=7.2kV)到30kV(U.=36kV)电力电缆附件试验要求》第2版（英文版）。
本部分根据IEC60502-4:2005重新起草。本部分除增加资料性附录B外，其结构与IEC60502-4：205完全相同。
考虑到我国国情，在采用IEC60502-4：2005时，本部分作了一些修改，有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识，并在附录B中给出了这些技术性差异及原因的一览表。
为便于使用，在采用IEC60502-4：2005时，本部分做了下列编辑性修改：——将“本标准”一词改为“本部分”；—删除了IEC60502-4：2005的前言；一用小数点“”代替作为小数点的逗号“，”。本部分代替GB/T12706.4—2002《额定电压1kV(U.=1.2kV)到35kV(U.=40.5kV)挤包绝缘电力电缆及附件第4部分：额定电压6kV(U.=7.2kV)到35kV(U.=40.5kV)电力电缆附件试验要求》。
本部分与GB/T12706.42002相比，主要变化如下：术语和定义一章中增加“漏电痕迹、电蚀、金属护罩”(本版3.19、3.20、3.21)；—-增加\注1：电流值应足以达到GB/T18889-2002中9.2规定的导体试验温度。注2：使用这些导体截面，当达到要求的导体温度时，可能导致套管过热。在这种情况下使用一个截面积较小的导体是允许的。如果套管损坏，则该试验应宣布无效（见9.1)。”(本版表1)；一增加“如果在较低U。值电缆的绝缘半导电屏蔽层上的径向电场强度不大于试验电缆的径向电场强度，则对规定U。的试验附件认可后可扩展到低于该U。值的同类附件。”（本版7.8）；—删去“试验方法”（2002版第8章）；增加Is、Ia、.三个符号的含义注解(本版表3)；删去“序号4(3次恒压循环电压试验）和5（局部放电试验）”(2002版表4、表5、表7、表8）；_“峰值电流….”改为“..初始峰值电流….”（2002版表4、表5、表7、表8注，本版表4、表5、表7、表8的注)；
—补充“Ia值应由制造商提供”（本版表4、表5、表7、表8的注）；增加“检验”(本版表4～表12)；——增加\6/6、8.7/10”（本版表13)；-对盐雾和潮湿试验的要求增加了补充说明（本版表13)。m
GB/T12706.4—2008
本部分的附录A和附录B为资料性附录。本标准由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。本标准起草单位：上海电缆研究所、武汉高压研究院、广东吉熙安电缆附件有限公司、深圳市长园新材料股份有限公司、浙江永锦电力器材有限公司、南京业基电气设备有限公司、上海三原电缆附件有限公司。
本标准主要起草人：张智勇、阎孟昆、龙莉英、华国明、柯德刚、汤志辉、沈卫东、葛光明。本部分所代替标准的历次版本发布情况为：GB/T12706.4—2002。
1范围
额定电压1kV(Um=1.2kV)到35kV
GB/T12706.4-2008
(Um二40.5kV)挤包绝缘电力电缆及附件第4部分：额定电压6kV（Um=7.2kV）到35kV(Um=40.5kV)电力电缆附件试验要求
GB/T12706的本部分规定了额定电压3.6/6kV（7.2kV）到26/35kV（40.5kV）且符合GB/T12706.2--2008或GB/T12706.3--2008要求的挤包绝缘电力电缆用附件的型式试验和试验要求。
本部分不包括在特殊条件下使用的电缆附件，如架空电缆、海底电缆或船用电缆或危险环境（易爆环境、耐火电缆、地震条件)的附件。以前，对由本部分覆盖的产品是基于获得国家标准和/或满意地运行特性验证以后才获得认可的。本部分不否定已有的认可，但按这种以前的标准或规范所获得的认可的产品不能获得本部分的认可，除非对它进行特殊试验。
附件如果通过试验，除非可能影响运行特性的材料、设计或制造工艺发生改变，这些试验不必重复。试验方法包含在GB/T18889—2002中。2规范性引用文件
下列文件中的条款通过GB/T12706的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2900.10-2001电工术语电缆（IEC60050(461)：1984，IDT）GB/T12706.2-2008额定电压1kV(U.=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6kV(U.=7.2kV)到30kV(U.=36kV)电缆（IEC60502-2：2005,Powercables with extruded insulation and their accessories for rated voltages from1kV(U.=1.2kV)up to30kV(U.=36kV)--Part2:Cablesforratedvoltagesfrom6kV(U.=7.2kV)upto30kV(Um=36kV),MOD)
GB/T12706.3--2008额定电压1kV(Um=1.2kV)到35kV(U.=40.5kV)挤包绝缘电力电缆及附件第3部分：额定电压35kV(U.=40.5kV）电缆（IEC60502-2：2005，Powercableswithextrudedinsulationand their accessoriesfor ratedvoltages from1kV(Um=1.2kV)upto3okV(U.=36kV)-Part2:Cablesforratedvoltagesfrom6kV(U.=7.2kV)upto30kV(U.=36kV),NEQ)GB/T12976.3一2008《额定电压35kV(U=40.5kV)及以下纸绝缘电力电缆及其附件第3部分：电缆和附件试验》(IEC60055-1：2005，Paper-insulatedmetal-sheathedcablesforratedvoltagesupto 18/30 kV(with copper or aluminium conductors and exluding gas-pressure and oil-filled cables)-Part 1 :Tests on cables and their accessories,MOD)GB/T18889—2002额定电压6kV(U.=7.2kV)到35kV(U.=40.5kV)电力电缆附件试验方1
GB/T12706.4-—2008
法(IEC 61442:1997,Testmethods for accessories forpower cables withrated voltages from 6kV(U.=7.2kV)upto30kV(U.=36kV),MOD)JB/T8996—1999高压电缆选择导则（eqvIEC60183：1984）3术语和定义
GB/T2900.10一2001确立的以及下列术语和定义适用于本部分。3.1
导体连接金具
connector
将电缆各导体连接在一起的一种金具。3.2免费标准bzxz.net
termination
安装在电缆末端，以保证与该系统其他部分的电气连接并保持绝缘至连接点的装置。3.3
户内终端
indoortermination
在既不受阳光直接照射又不暴露在气候环境下使用的终端。3.4
outdcortermination
户外终端
在受阳光直接照射或暴露在气候环境下或二者都存在的情况下使用的终端。3.5
terminalbox
终端盒
用于填充空气或浇注剂，并全面密封终端的盒子。3.6
号shroudedterminaticn
护罩式终端
在套管连接处有附加绝缘并在充满空气的终端盒中使用的户内终端。3.7
straightjoint
直通接头
连接两根电缆形成连续电路的附件。3.8
分支接头
branchjoint
将分支电缆连接到干线电缆上去的附件。3.9
过渡接头
transitionjoint
把两根不同种类挤包绝缘电缆连接起来的直通接头或分支接头。3.10
绝缘终端
stop-end
提供带电电缆未连接末端绝缘用的附件。3.11
可分离连接器
separableconnector
使电缆与其他设备连接或断开的完全绝缘的终端。3.12
屏蔽可分离连接器
screenedseparableconnector
外表面完全屏蔽的可分离连接器。2
unscreenedseparableconnector非屏蔽可分离连接器
外表面没有屏蔽的可分离连接器。3.14
插入式可分离连接器
plug-intypeseparableconnector由滑动部件作电气接触的可分离连接器。3.15
螺栓式可分离连接器bolted-typeseparableconnector由螺栓部件作电气接触的可分离连接器。3.16
不带电插拨连接器
deadbreakconnector
只能接通或断开不带电回路的可分离连接器。3.17
loadbreakconnector
带负荷插拨连接器
能接通或断开带电回路的可分离连接器。3.18
range-takingaccessory
宽范围附件
用于一种以上电缆截面的附件。3.19
漏电痕迹tracking
GB/T12706.4—2008
由于通道的形成出现不可逆的老化，该通道甚至在干燥情况下也是导电的。通道是在绝缘材料表面形成和发展的，它可能出现在与空气接触的表面上，也可能出现在不同绝缘材料之间的界面上。3.20
电蚀erosion
由于材料损耗而引起的绝缘体表面不可逆的和不导电的老化痕迹，它可以是均匀的、局部的或树枝状的。
注：局部闪络之后，通常在终端可能形成树枝状的浅的表面痕迹，只要它们是不导电的，这些痕迹是允许的；当它们是导电的，则划为漏电痕迹。
金属护罩metallichousing
金属护罩是指与可分离连接器外屏蔽直接接触的金属外壳，它至少具有与使用可分离连接器的电缆金属屏蔽层相同的对地通(电)流能力。4附件类型
本部分包括的附件列出如下：
所有结构的户内、户外终端，包括终端盒；一一适合于用在地下或空气中的所有结构的直通接头、分支接头和绝缘终端；屏蔽或非屏蔽插拔式或螺栓式可分离连接器。注：挤包绝缘电缆与纸绝缘电缆相连接的过渡接头不包括在内，涉及这些附件的试验要求见GB/T12976.3一2008。5电压的表示方法和导体最高温度5.1额定电压
本部分考虑的附件的额定电压U。/U(U.）在GB/T12706.2-2008和GB/T12706.3—2008的4.1已给出。
GB/T12706.4—2008
对于规定用途的附件的额定电压应与电缆的额定电压相一致，而且应适合于根据JB/T8996一1999推荐的所在系统的运行条件。5.2导体最高温度
附件应适用于GB/T12706.2—2008和GB/T12706.3—2008的4.2中表3规定的电缆正常运行时导体最高温度和短路时导体最高温度。6被试附件的安装
6.1标示
6.1.1用于试验的电缆应符合GB/T12706.2--2008和GB/T12706.3—2008规定，且应与被试附件的额定电压相同。
建议按附录A的示例对电缆作出正确的标示。6.1.2附件里使用的导体连接金具应正确标示下述有关内容：安装工艺；
-工具及必要的配件；
接触表面的处理；
-连接金具的型号、编号和任何其他标示；型式试验认可的细述。
6.1.3被试电缆附件应正确标示下述有关内容：制造商名称；
附件的型号及表示方法、制造日期或日期代码；-电缆的最小和最大截面积，电缆导体的材料和形状；一电缆绝缘层的最小和最大外径；额定电压（见5.1)；
一安装说明书（参照标准和日期）。6.2安装和连接
6.2.1除非另有规定，电缆截面积如下：a）终端、接头和绝缘终端：120mm2、150mm2、185mm；可分离连接器：用铝导体或铜导体电缆对表1中所列的每一个额定值进行试验。b)
表1用于可分离连接器试验的电缆截面积电缆截面积/mm
额定值/A
200/250
600/630
注1：电流值宜足以达到GB/T18889—2002中9.2规定的导体试验温度。铝
注2：使用这些导体截面，当达到要求的导体温度时，可能导致套管过热。在这种情况下使用一个截面较小的导体是允许的。如果套管损坏，则该试验应宣布无效（见9.1）。4
GB/T12706.4—2008
6.2.2附件应采用制造方提供的材料等级、数量及润滑剂（若有），按制造方说明书规定的方法进行安装。
6.2.3附件应是干燥和清洁的，且不管是电缆还是附件都不应经受可能改变被试组件的电气、热或机械性能的任何方式的处理。
注：与化学品，如变压器油，接触可能影响电缆附件的性能，应避免。6.2.4除非另有规定，可分离连接器应连接到与其配合的套管上。6.2.5被试终端或可分离连接器与接线端子或套管之间连接应具有与电缆导体相同的导电截面积。6.2.6应对由制造厂推荐的非屏蔽型可分离连接器的最小相对相和相对地净距进行试验。6.2.7试验分支接头时，仅对干线电缆施加加热电流。6.2.8关于试验安装的主要细节，尤其是支撑装置，都应记录。6.2.9样品的试验布置和数量见图1～图5。7认可的范围
7.1一种型式的宽范围附件和非宽范围附件使用6.2.1中所规定的一种导体截面成功地完成表4至表9所列本部分规定的相应的型式试验项目后，则应认为对95mm2～300mm2这一范围内的所有截面均有效。
为了实现上述给定范围扩展至更大范围的认可，应在所要求扩展范围的最小和（或）最大截面上按表10所示进行附加试验。
7.2认可与电缆导体材料无关，因此试验可以用铝导体或铜导体电缆进行。7.3对安装在成型导体电缆上的附件进行的试验，应被认为覆盖了圆形导体电缆的相同类型附件，反之则不然。
为了实现从圆形导体扩展到扇形导体的认可，应按表11进行附加试验。绝缘终端按表6试验，试样取图3中的一半。
7.4取决于被试电缆绝缘的认可的详细情况见表2。表2被试电缆绝缘的认可范围
试验电缆的绝缘
EPR和HEPR
认可范围
XLPE、EPR、HEPR和PVC
EPR、HEPR和PVC
7.5实现对不同类型电缆绝缘屏蔽的认可的扩展应按表11规定进行附加试验，绝缘终端应按表6进行试验，试样取图3的一半。
7.6由非纵向阻水型电缆试验获得认可后将扩展到金属屏蔽内有纵向阻水层而其他方面结构相同的电缆，反之则不适用。
7.7在三芯附件上进行的试验应认为适用于相同结构的单芯附件，反之则不适用。7.8如果在较低U。值电缆的绝缘半导电屏蔽层上的径向电场强度不大于试验电缆的径向电场强度，则对规定U。的试验附件认可后可扩展到低于该U。值的同类附件。8试验程序
适用于各种附件的试验应按表3中所列出的相应的表中程序和图进行。5
