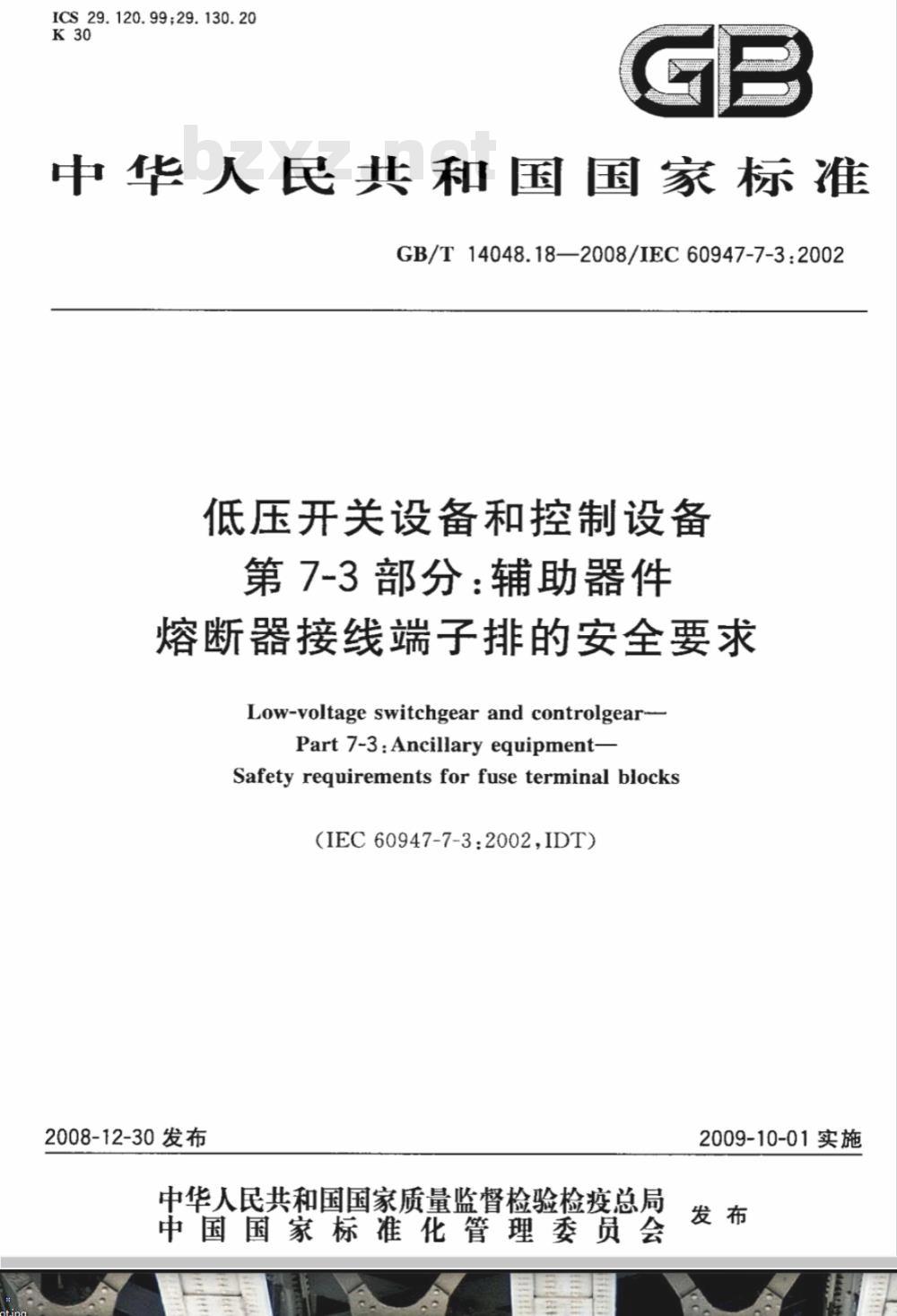

【国家标准(GB)】 低压开关设备和控制设备 第7-3部分：辅助器件 熔断器接线端子排的安全要求

ICS 29.120.99;29.130.20
中华人民共和国国家标准
GB/T14048.18—2008/IEC60947-7-3:2002低压开关设备和控制设备
第7-3部分：辅助器件
熔断器接线端子排的安全要求
Low-voltage switchgear and controlgear-Part 7-3:Ancillary equipment-Safety requirements for fuse terminal blocks（IEC60947-7-32002,IDT）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施

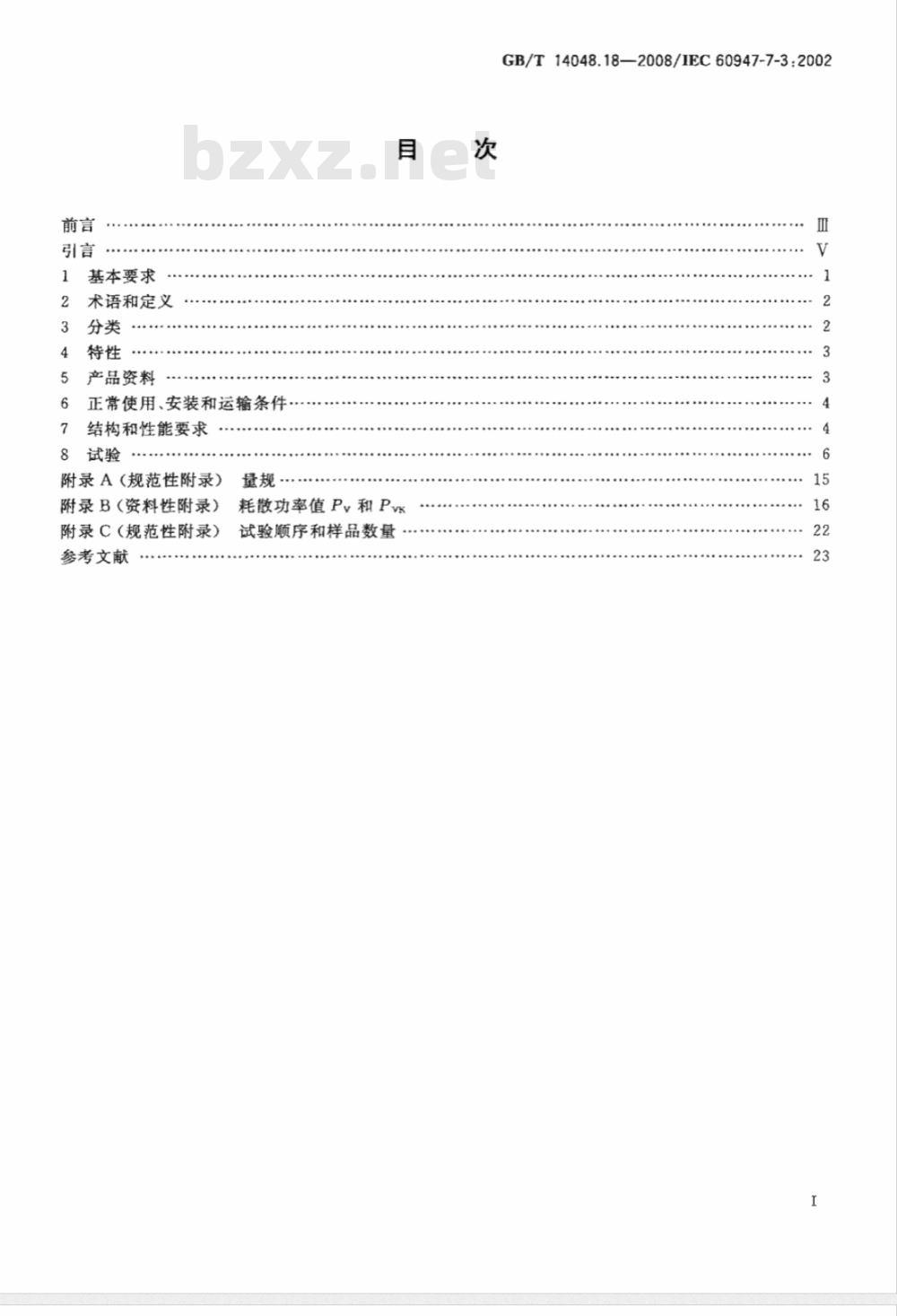

基本要求
术语和定义
产品资料
6正常使用、安装和运输条件，
结构和性能要求
8试验
附录A（规范性附录)
附录B(资料性附录）
附录C （规范性附录)
参考文献
耗散功率值Pv和Pvk
试验顺序和样品数量
GB/T14048.18—2008/IEC60947-7-3:2002m

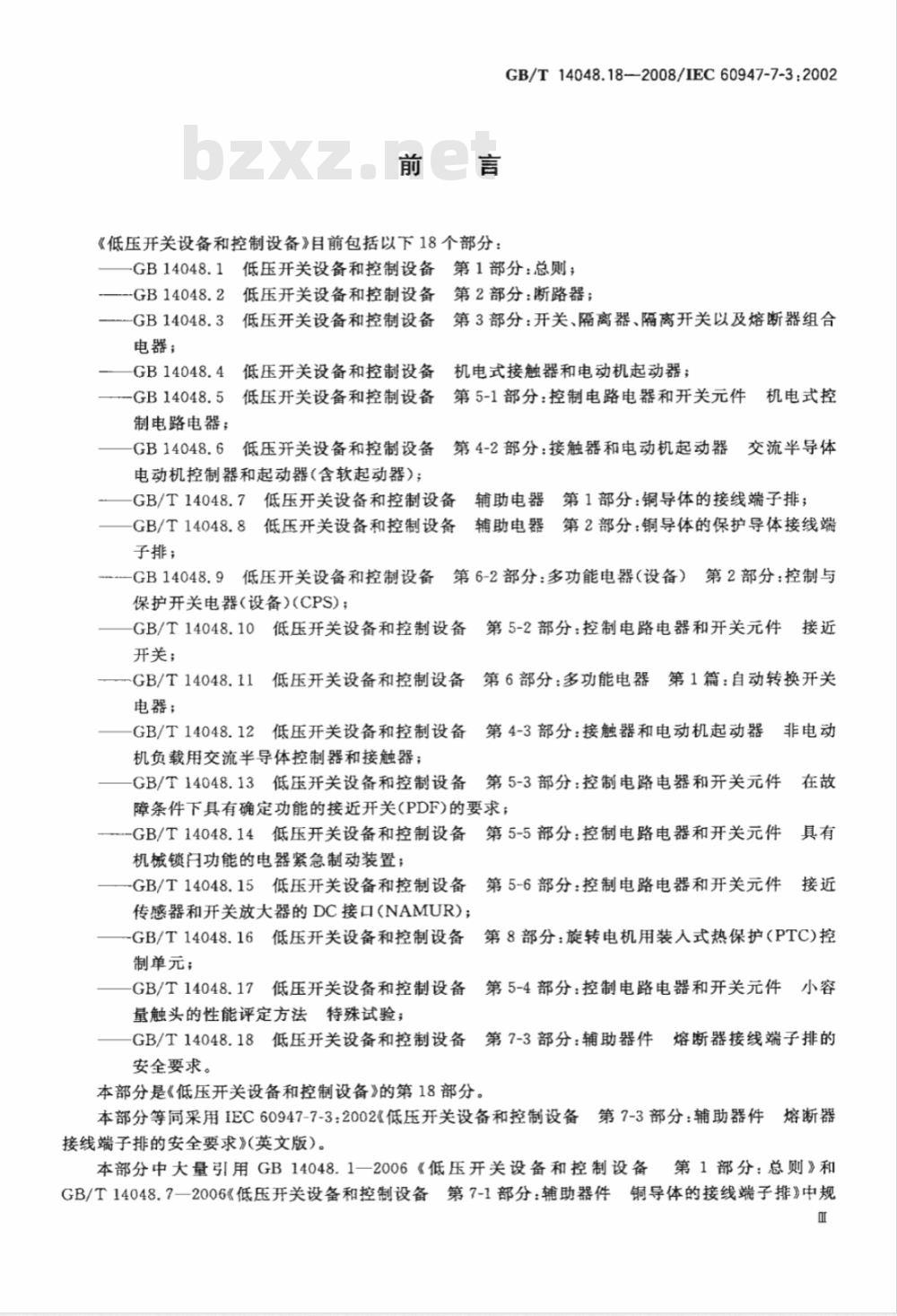

《低压开关设备和控制设备》目前包括以下18个部分：GB/T14048.18-2008/IEC60947-7-3:2002-GB14048.1低压开关设备和控制设备第1部分：总则；—-GB14048.2低压开关设备和控制设备第2部分：断路器；-GB14048.3低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器；
GB14048.4
低压开关设备和控制设备
-GB14048.5低压开关设备和控制设备制电路电器；
-GB14048.6低压开关设备和控制设备电动机控制器和起动器（含软起动器）；机电式接触器和电动机起动器；第5-1部分：控制电路电器和开关元件机电式控第4-2部分：接触器和电动机起动器交流半导体低压开关设备和控制设备辅助电器第1部分：铜导体的接线端子排；-GB/T14048.71
低压开关设备和控制设备辅助电器第2部分：铜导体的保护导体接线端-GB/T14048.8
子排；
--GB14048.9低压开关设备和控制设备第6-2部分：多功能电器（设备）第2部分：控制与保护开关电器（设备）(CPS)；
低压开关设备和控制设备第5-2部分：控制电路电器和开关元件接近GB/T14048.10
开关；
-GB/T14048.11
电器；
低压开关设备和控制设备
第6部分：多功能电器第1篇：自动转换开关GB/T14048.12低压开关设备和控制设备第4-3部分：接触器和电动机起动器非电动
机负载用交流半导体控制器和接触器；在故
GB/T14048.13低压开关设备和控制设备第5-3部分：控制电路电器和开关元件障条件下具有确定功能的接近开关(PDF)的要求；具有
-GB/T14048.14低压开关设备和控制设备第5-5部分：控制电路电器和开关元件机械锁问功能的电器紧急制动装置；-GB/T14048.15低压开关设备和控制设备第5-6部分：控制电路电器和开关元件接近传感器和开关放大器的DC接口（NAMUR)；-GB/T14048.16低压开关设备和控制设备第8部分：旋转电机用装入式热保护（PTC)控制单元；
低压开关设备和控制设备第5-4部分：控制电路电器和开关元件小容GB/T14048.171
量触头的性能评定方法特殊试验；GB/T14048.18低压开关设备和控制设备第7-3部分：辅助器件熔断器接线端子排的安全要求。
本部分是《低压开关设备和控制设备》的第18部分。本部分等同采用IEC60947-7-3：2002《低压开关设备和控制设备第7-3部分：辅助器件熔断器接线端子排的安全要求》（英文版）。本部分中大量引用GB14048.1一2006《低压开关设备和控制设备第1部分：总则》和GB/T14048.7一2006《低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排》中规H

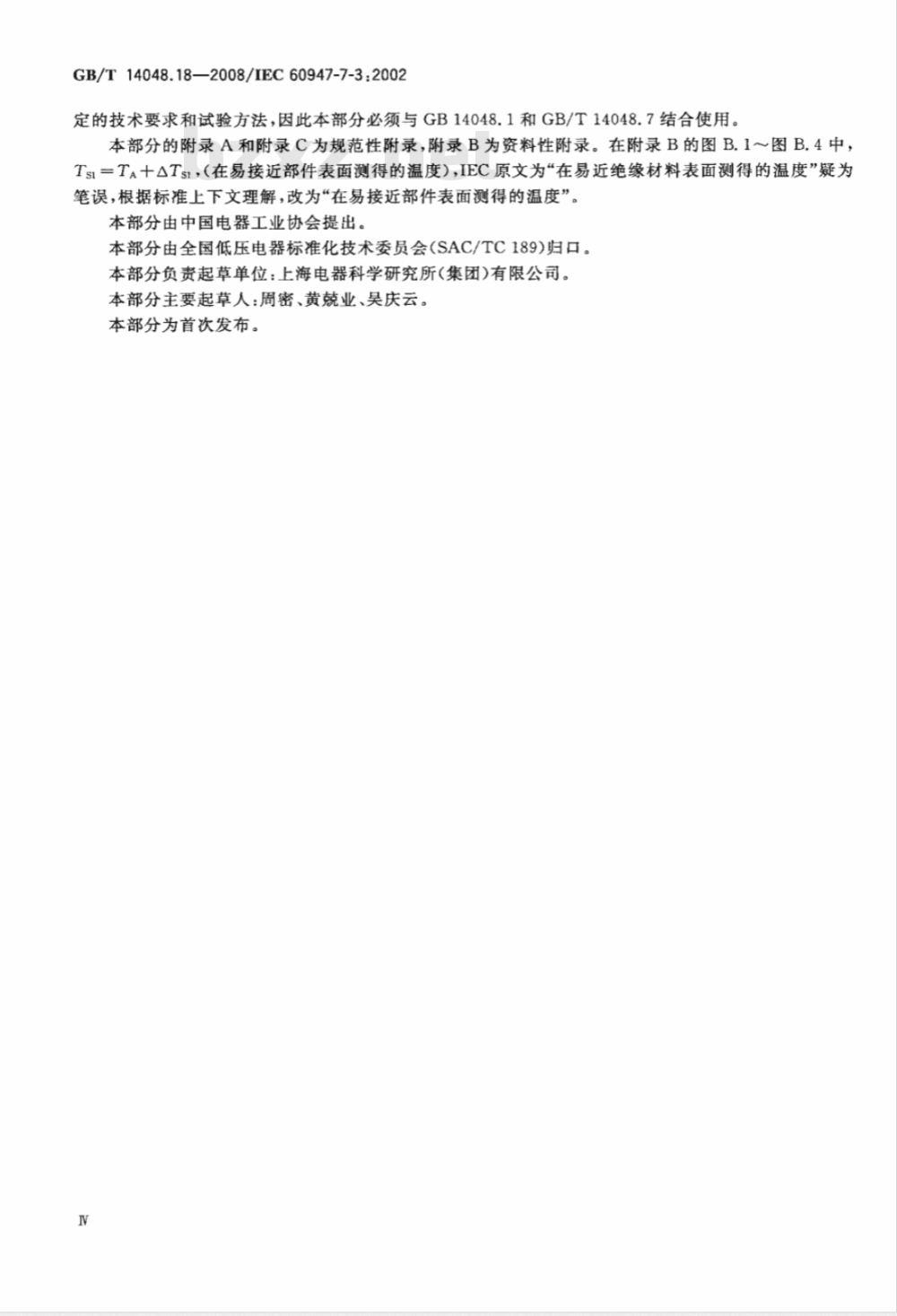

GB/T14048.18—2008/IEC60947-7-3:2002定的技术要求和试验方法，因此本部分必须与GB14048.1和GB/T14048.7结合使用。本部分的附录A和附录C为规范性附录，附录B为资料性附录。在附录B的图B.1～图B,4中，Ts=TA十△Ts!，在易接近部件表面测得的温度）,IEC原文为“在易近绝缘材料表面测得的温度”疑为笔误，根据标准上下文理解，改为“在易接近部件表面测得的温度”。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（SAC/TC189)归口。本部分负责起草单位：上海电器科学研究所(集团)有限公司。本部分主要起草人：周密、黄藐业、吴庆云本部分为首次发布。

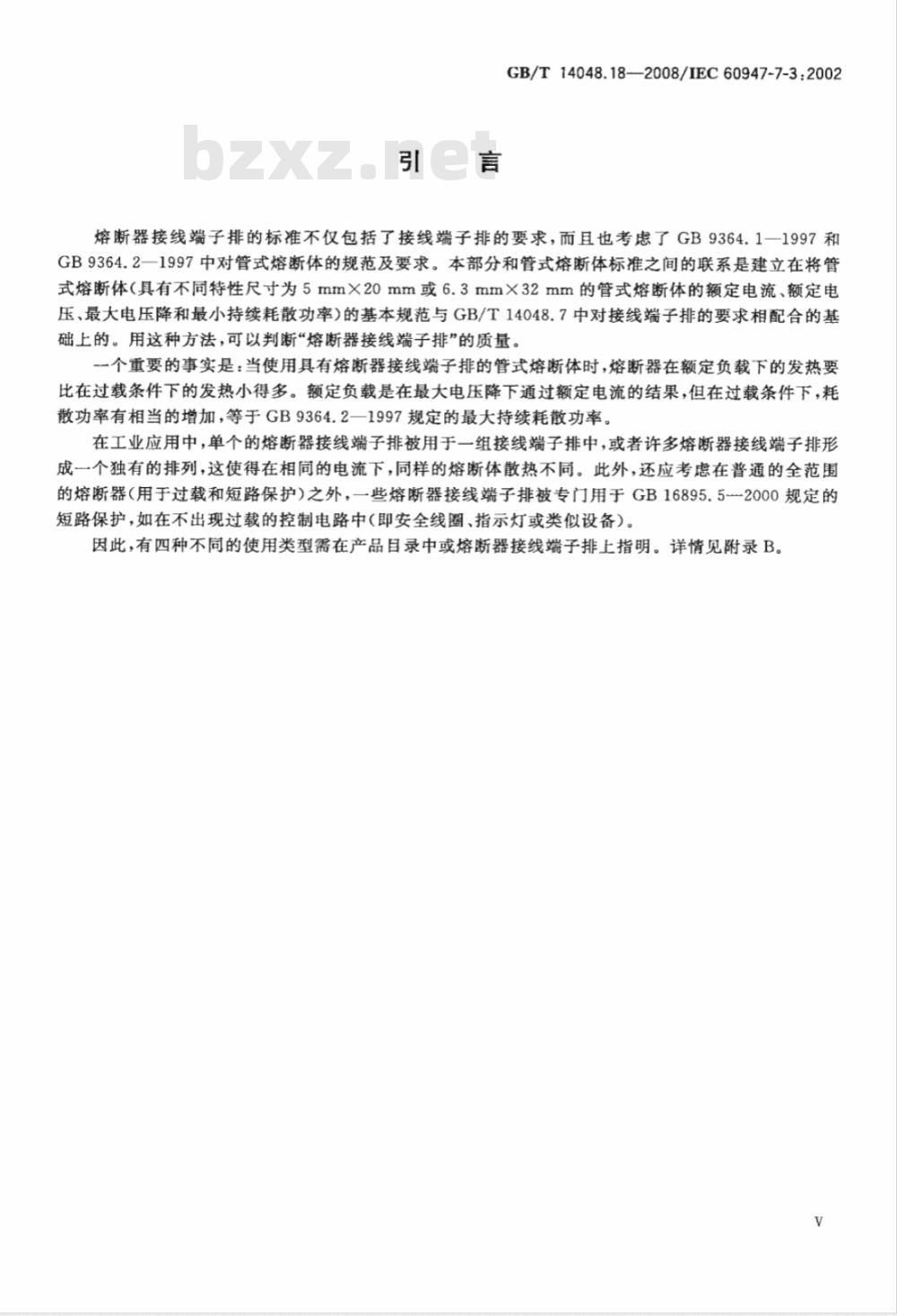

GB/T14048.18-—2008/IEC60947-7-3:2002熔断器接线端子排的标准不仅包括了接线端子排的要求，而且也考虑了GB9364.1一1997和GB9364.2一1997中对管式熔断体的规范及要求。本部分和管式熔断体标准之间的联系是建立在将管式熔断体（具有不同特性尺寸为5mm×20mm或6.3mm×32mm的管式熔断体的额定电流、额定电压、最大电压降和最小持续耗散功率)的基本规范与GB/T14048.7中对接线端子排的要求相配合的基础上的。用这种方法，可以判断“熔断器接线端子排”的质量。一个重要的事实是：当使用具有熔断器接线端子排的管式熔断体时，熔断器在额定负载下的发热要比在过载条件下的发热小得多。额定负载是在最大电压降下通过额定电流的结果，但在过载条件下，耗散功率有相当的增加，等于GB9364.2一1997规定的最大持续耗散功率。在工业应用中，单个的熔断器接线端子排被用于一组接线端子排中，或者许多熔断器接线端子排形成一个独有的排列，这使得在相同的电流下，同样的熔断体散热不同。此外，还应考虑在普通的全范围的熔断器（用于过载和短路保护）之外，一些熔断器接线端子排被专门用于GB16895.52000规定的短路保护，如在不出现过载的控制电路中（即安全线圈、指示灯或类似设备）。因此，有四种不同的使用类型需在产品目录中或熔断器接线端子排上指明。详情见附录B。1基本要求
1.1范围
GB/T14048.18-2008/IEC60947-7-3:2002低压开关设备和控制设备
第7-3部分：辅助器件
熔断器接线端子排的安全要求
本部分适用于与硬铜导线（单芯线或多股线）或软铜导线连接的具有螺纹型和非螺纹型夹紧件熔断器接线端子排。该熔断器接线端子排承载或使用GB9364.2一1997所述管式熔断体。主要用于交流不超过1000V、频率至1000Hz或直流不超过1500V,最大短路分断能力为1500A的工业或类似用途的电路中。
熔断器接线端子排安装于具有外壳的电气设备内。接线端子排与外壳周围应有借助于工具才能接近该接线端子排的空间。
在某些场合，例如在控制电路中，熔断器接线端子排可以被设计为专门用于短路保护。注：本部分可作为用于接受特殊的、不符合GB9364.2要求的管式熔断体的熔断器接线端子排的指南本部分的目的是为熔断器接线端子排制定详细的安全性要求和机械的、电气的以及热性能方面的试验方法，确保接线端子排和标准化熔断体之间的一致性。下列产品可采用本部分作为指南：需要在导线上加装特殊的装置的熔断器接线端子排，例如：快速连接端头或绕接连接等；一一借助棱边或尖端穿刺绝缘来实现与导线直接接触的熔断器接线端子排。例如：绝缘移动的连接，等。
在引用GB14048.1时，本部分中术语“夹紧件”代替“端子”。1.2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T321—2005优先数和优先数系（ISO3:1973,IDT)GB/T4687—2007纸、纸板、纸浆及相关术语（ISO4046：2002，MOD）GB/T5169.5一1997电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验（idtIEC60695-2-2:1989)
7小型熔断器第1部分：小型熔断器定义和小型熔断体通用要求(idtIEC60127-GB9364.1-1997
1：1988
GB9364.2--1997小型熔断器第2部分：管状熔断体(idtIEC60127-2：1989）GB9364.6—2001小型熔断器第6部分：小型管状熔断体的熔断器座（idtIEC60127-6：1994）GB/T11026.1一2003电气绝缘材料耐热性第1部分：老化程序和试验结果的评定(IEC60216-1:2001,IDT)
GB14048.1--2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB/T14048.7一2006低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排(IEC60947-7-1:2002,MOD）
GB/T14048.18—-2008/IEC60947-7-3:20022术语和定义
GB/T14048.7中的术语和定义及下列术语和定义适用于本部分。2.1
熔断器接线端子块fuseterminalblock带有载熔件的接线端子排基座。2.2
terminalblockbase
接线端子块基座
固定在支架上的带有夹紧件和接触件的熔断器接线端子排的绝缘部件。2.3
载熔件fuse-carrier
熔断器接线端子排上用于携带管式熔断体的活动部件，用于熔断体的更换。注；载熔件可与接线端子块的基座机械连接。2.4
管式熔断体的最大耗散功率maximumpowerdissipationofthecartridgefuse-link2.4.1过载下的最大耗散功率Pv1，等于GB9364.2规定的最大持续耗散功率。2.4.2标称负载下的最大耗散功率Pv2，等于由标称值计算出的耗散功率，即按照GB9364.2的额定电流和最大电压降计算所得。
单独排列的熔断器接线端子块separatearrangementofafuseterminalblock排列在无附加功能的接线端子排中的单个熔断器接线端子块（见图2）。注：熔断器接线端子排并行安装且具有安全地防止任何相互热影响的间隔，也被认为是单独排列的熔断器接线端子排。
混合排列的熔断器接线端子排compoundarrangementofafuseterminaiblocks两个或几个熔断器接线端子块并行排列或单个熔断器接线端子块排列在有附加功能的接线端子排中（见图3）。
注：本部分中的附加功能包括由于自身耗散功率产生的热影响到熔断器接线端子排功能的所有元件。2.7
熔断器接线端子块的额定耗散功率ratedpowerdissipationvalueofafuseterminalblock在规定的条件下，熔断器接线端子排能持续地承载管式熔断体的最大允许耗散功率值。2.8
额定截面积
ratedcross-section
由制造商规定的所有可连接类型的导线最大截面积值，导线为硬线（单芯线或多股线）和软线，某些发热、机械和电器的技术要求与此值有关。2.9
额定接线能力ratedconnectingcapacity熔断器接线端子排所设计的连接导体的额定截面积的范围，如合适，也包括连接导线的根数。3分类
熔断器接线端子排分类如下：
a）载熔件与熔断器接线端子块分离型，如：螺纹型或插入型；b）载熔件与熔断器接线端子排机械连接型，如：绞链型。2
4特性
4.1熔断体
熔断体应符合GB9364.2的规定。4.2额定耗散功率
4.2.1过载和短路保护用额定耗散功率（Pv）GB/T14048.18—2008/IEC60947-7-3:2002在周围环境温度为23℃时，熔断器接线端子块用于过载和短路保护情况下的最大允许耗散功率的值。
2专用于短路保护的额定耗散功率（Pvk）该额定值是熔断器接线端子块可允许的最大耗散功率值。该熔断器接线端子块接受一耗散功率等于或小于其在周围环境温度为23℃且专门用于短路保护条件下的耗散功率的熔断体（见附录B）。4.3额定值和极限值
4.3.1额定电压
GB/T14048.7—2006中4.3.1适用。4.3.2空
4.3.3标准截面积
GB/T14048.7-2006中4.3.3适用。4.3.4额定截面积
GB/T14048.7—2006中4.3.4适用。4.3.5额定接线能力
GB/T14048.7—2006中4.3.5适用，并补充如下。用于按8.4.5温升试验的导体截面积应包含在额定接线能力范围中。4.3.6工作电压bZxz.net
见GB14048.1--2006中2.5.52。
5产品资料
5.1标志
熔断器接线端子块应具有字迹清晰、经久耐用的标志，并标明下列内容：a）便于识别的制造商名称或商标；型号，据此可从制造商或其产品目录中查到有关数据；b）
c）如要求确保避免受到电击（按照7.1.8要求），标明电流方向，如：以线为负载标志，或-。5.2附加资料
适用时，制造商应在数据手册、产品目录中或包装上规定以下内容：GB/T14048.18（如果制造商声明产品符合本部分）；a)
额定截面积；
额定接线能力，包括可同时连接的导线根数（如果与GB/T14048.7一2006中表2数据不同时)；
接线端子排基座和载熔件的额定绝缘电压(如适用）；工作电压和工作电压范围（主要由熔断体或附加元件决定，如照明指示器等）；e)
额定冲击电压；
注：仅当熔断器接线端子块上也标有其额定绝缘电压或工作电压时，该值可标在熔断器接线端子块上。如：250V/4kV或250/4kV。
g）由制造厂宣布的熔断体的额定耗散功率（Pv）值和额定电流值3
GB/T14048.18—2008/IEC60947-7-3:2002一在单独排列的情况下，
一在混合排列的情况下；
h）最大耗散功率（Pvx）和熔断体的额定电流在单独排列的情况下，
在混合排列的情况下；
i）操作条件，如与第6章不符；i）熔断体的尺寸。
5.3包装上的标记
a）专门设计用于短路保护的熔断器接线端子排需注明“无过载保护”；设计为仅在单独排列时有过载保护和在混合排列时具有短路保护的熔断器接线端子排需注b）
明“混合排列时无过载保护”。6正常使用、安装和运输条件
GB14048.1一2006中第6章适用，并补充如下：6.1.1周围空气温度
额定耗散功率值是指在周围空气温度为23℃时的值。在周围空气温度非23℃时，应考虑功能影响。见附录B的降容曲线。结构和性能要求
7.1结构要求
7.1.1夹紧件
GB/T14048.7--2006中7.1.1适用。7.1.2安装
熔断器接线端子排应提供可靠地安装在安装轨或安装表面上的措施。按8.3.2试验。
注：安装软的资料见GB/T19334—2003。7.1.3电气间隙和爬电距离
电气间隙和爬电距离应按Ⅲ类过电压类别和3级污染等级设计。GB/T14048.7一2006的要求适用，并补充如下：熔断器接线端子块在正常使用状态下如：按表A.1的No.3或No.6量规和载熔件装到熔断器接线端子块上检查其电气间和爬电距离。应考虑以下情况：
a）功能性绝缘
一不同电位带电部件间的绝缘；一带电部件与相邻的有相同类型结构和尺寸的熔断器接线端子排之间的绝缘。b）基本绝缘
带电部件和其固定的支持件之间的绝缘。通过测量进行检查，GB14048.1一2006中的8.3.3.4适用。7.1.4接线端子的识别和标志
GB/T14048.7—2006中的7.1.4适用。7.1.5空
7.1.6额定截面积和额定接线能力GB/T14048.7—2006中的7.1.6适用。4
7.1.8动作条件
GB/T14048.18—2008/IEC60947-7-3:2002熔断器接线端子块应设计成当其在正常使用条件下装配、安装和操作时，其带电部件不易接近除非制造商另有规定，在更换熔断体期间，应确保手指不能触及载熔件的带电部件。应确保手指不能触及带电部件直到载熔件与熔断体不带电为止。7.2性能要求
7.2.1动作期的机械性能要求
熔断器接线端子排应有足够的机械强度，使其能承受在操作时出现的应力。按8.3.4和8.3.5检查。
7.2.2电气性能要求
7.2.2.1介电强度
熔断器接线端子排应有足够介电强度。验证是在将量规按正常使用的要求装配到熔断器接线端子块上，按8.4，3进行冲击电压试验和工频耐压试验。
7.2.2.2接触电阻
试验按8.4.4进行。如果没有另外规定，接触电阻的平均值不应超过10mα。单个测量值不超过15mQ。
7.2.2.3夹紧件的温升
夹紧件的温升不应超过45K。
按8.4.5检查。
7.2.2.4老化试验后的电气性能（仅指非螺纹型熔断器接线端子排）熔断器接线端子排应能耐受8.4.7规定的192次温度循环老化试验。7.2.3热性能要求
7.2.3.1额定耗散功率
一个熔断器接线端子块应设计成能使用个符合GB9364.1一1997、具有额定电流和最大持续耗散功率的熔断体，该熔断体的额定电流和最大持续耗散功率值低于或等于在周围空气温度为23℃时该熔断器接线端子排的额定耗散功率值(见附录B)。在这种情况下载熔件动作元件的表面温度不应超过85℃，绝缘材料的相对温度指数（RTI)不应超过由制造厂按GB/T11026.1一2003规定的值。按8.5.2检查。
对于专门设计用于短路保护的熔断器接线端子排，8.5.2.2的试验不适用。通常，允许的最高持续温度可以根据GB/T11026.1---2003的RTI值，在通电20000h的基础上确定。
7.2.3.2耐久性
熔断器接线端子排应能足以耐受正常使用时产生的热应力。按8.5.3检查。
7.2.3.3耐非正常热和火
熔断器接线端子排的绝缘材料在非正常热和火的作用下不应产生不利影响。按8.5.4规定，检查按GB/T5169.5—1997针焰试验进行。7.3电磁兼容性（EMC)
GB/T14048.7-2006中的7.3适用。5
GB/T14048.18—2008/IEC60947-7-3:20028试验
8.1试验类别
GB/T14048.7—2006中的8.1适用。8.2一般要求
GB/T14048.7—2006中的8.2适用。并做如下修改：试验应在附录C的指导下完成。
8.3验证机械性能
8.3.1一般要求
验证机械性能包括如下的各项试验：熔断器接线端子块安装在支架上的试验（8.3.2)；熔断器接线端子块夹紧件的机械强度试验（8.3.3)；熔断器接线端子排与熔断体的一致性试验（8.3.4）；接线端子块基座与载熔件之间连接的机械强度试验（8.3.5）。8.3.2熔断器接线端子块安装在支架上的试验GB/T14048.7—2006中的8.3.2适用。8.3.3熔断器接线端子块夹紧件的机械性能8.3.3.1夹紧件的机械强度试验
GB14048.1—2006中的8.2.4.1和8.2.4.2适用，并补充如下：GB14048.1一2006中8.2.4.2的试验适用于非螺纹型夹紧件。试验应在5个熔断器接线端子排上的两个夹紧部件上进行，熔断器接线端子排应按制造商说明书的规定以正常使用的方式安装在合适的支架上。对于螺纹直径小于或等于2.8mm螺纹型夹紧部件，拧紧力矩应按GB/T14048.7一2006中表C.1的规定值或为制造商规定的力矩值的110%，二者取大值。具有额定截面积的硬导线应拆装5次。8.3.3.2熔断器接线端子块中导线偶然松脱或损坏试验（弯曲试验）GB/T14048.7—2006中的8.3.3.2适用。8.3.3.3拉出试验
GB/T14048.7—2006中的8.3.3.3适用。8.3.3.4验证额定截面积和额定连接能力GB/T14048.7—2006中的8.3.3.4适用。8.3.4熔断器接线端子排与熔断体的一致性按表A.1用最大的No.1或No.4量规，在载熔件上插人和拔出10次。每次量规插入后，载熔件应按正常操作装人接线端子块基座上。对于具有螺纹型载熔件的熔断器接线端子排，载熔件安装时应使用2/3表1所示的扭矩值。表1试验力
载熔件直径（d）
扭矩/Nm
d<16mm
16mm轴向拉力/N
