【国家标准(GB)】 漆包线试验方法 热冲击试验 圆线

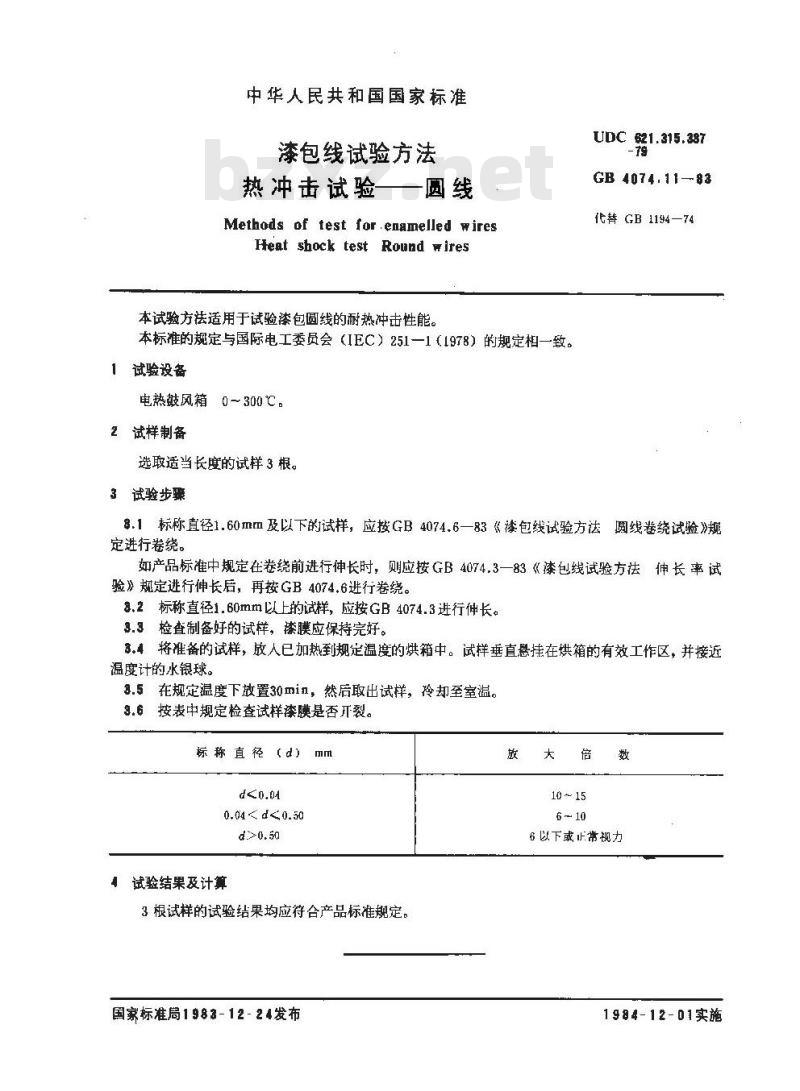

中华人民共和国国家标准
漆包线试验方法bzxz.net
热冲击试验—圆线
Methods of test for enamelled wiresHeat shock test Round wires
本试验方法适用于试验漆包圆线的耐热冲击性能。本标准的规定与国际电工委员会（IEC）251一1（1978）的规定相一致。1试验设备
电热鼓风箱0～300℃。
2试样制备
选取适当长度的试样3根。
3试验步骤
UDC 621.315. 387
GB 4074.11-83
化替 GB 1194—74
8.1标称直径1.60mm及以下的试样，应按GB4074.6—83《漆包线试验方法圆线卷绕试验》规定进行卷绕。
如产品标准中规定在卷绕前进行伸长时，则应按GB4074.3一83《漆包线试验方法伸长率试验》规定进行伸长后，再按GB4074.6进行卷绕。3.2标称直径1.60mm以上的试样，应按GB4074.3进行伸长。3.3检查制备好的试样，漆膜应保持完好。3.4将准备的试样，放人已加热到规定温度的烘箱中。试样垂直悬挂在烘箱的有效工作区，并接近温度计的水银球。
3.5在规定温度下放置30min，然后取出试样，冷却至室温。3.6按表中规定检查试样漆膜是否开裂。标称直径（d）mm
0.04 d0.50
试验结果及计算
3根试样的试验结果均应符合产品标准规定。国家标准局1983 -12 - 24发布
6 以下或正常视力
1984-12-01实施

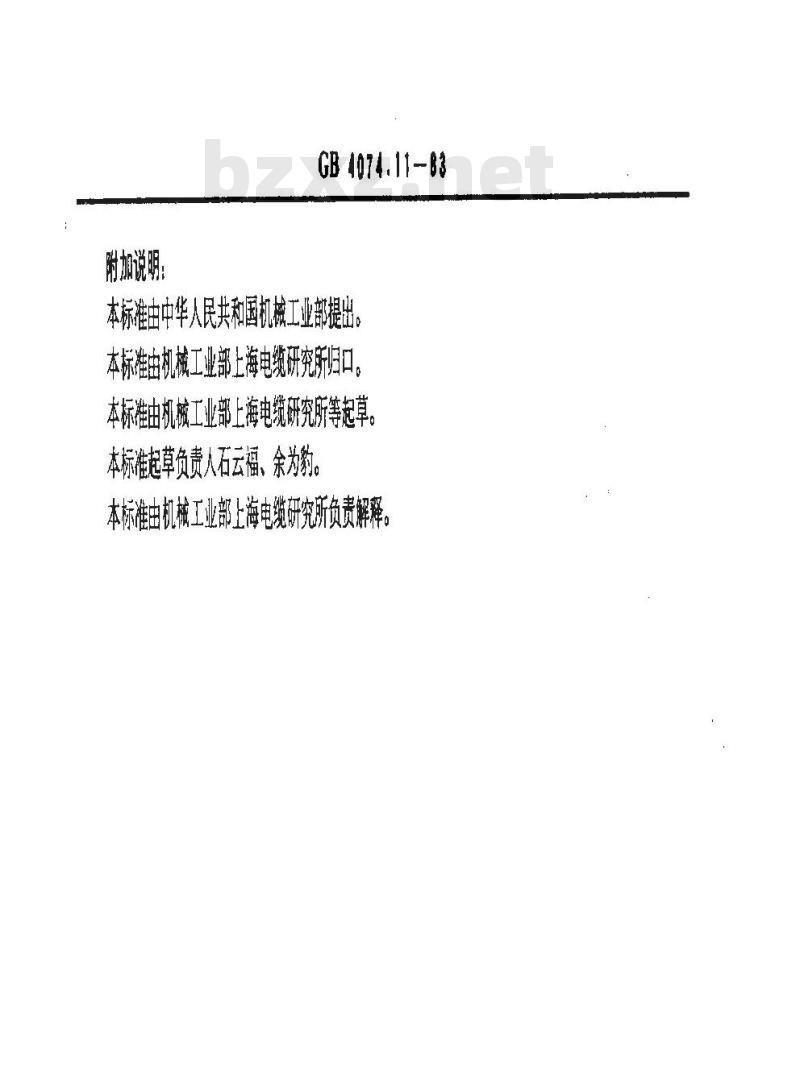

GB 4074.11-B3
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人石云福、余为豹。本标准由机械工业部上海电缆研究所负责解释。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
